Динамик 75 ГДН-1-8 (30 ГД-2А): характеристики и применение

Акустический динамик 75 ГДН-1-8 (30 ГД-2А) — это легендарный низкочастотный громкоговоритель, ставший классикой советской радиотехники. Он является продолжателем традиций Рижского радиозавода и широко используется в акустических системах различных конструкций. Благодаря надежной магнитной системе и жесткому бумажному диффузору, этот динамик обеспечивает чистое и насыщенное звучание с глубоким басом, что делает его востребованным как среди любителей ретро-аудио, так и в профессиональной аппаратуре. Для сравнения, более современные версии, такие как Динамик 75 ГДН-1Л-4 (30 ГД-2Б), могут иметь отличия в конструкции корзины, но 75 ГДН-1-8 остается эталоном надежности.

Модель оборудована мощным ферритовым магнитом, что позволяет работать с высокой мощностью без перегрева. Хороший ход диффузора (до 5 мм) обеспечивает необходимый объем воздуха для воспроизведения низких частот. Динамик подходит для создания закрытых ящиков (ЗЯ) и фазоинверторов, а также может использоваться в качестве замены в старых советских колонках.

Таблица основных характеристик 75 ГДН-1-8

Параметр	Значение
Номинальная мощность	100 Вт
Минимальная мощность	30 Вт
Номинальное сопротивление	8 Ом
Частота основного резонанса (F0)	25 Гц
Чувствительность	86 дБ
Эквивалентный объем (Vas)	52 л
Полная добротность (Qts)	0,35
Габариты (диаметр х глубина)	Ø250 х 124 мм
Вес	6 кг

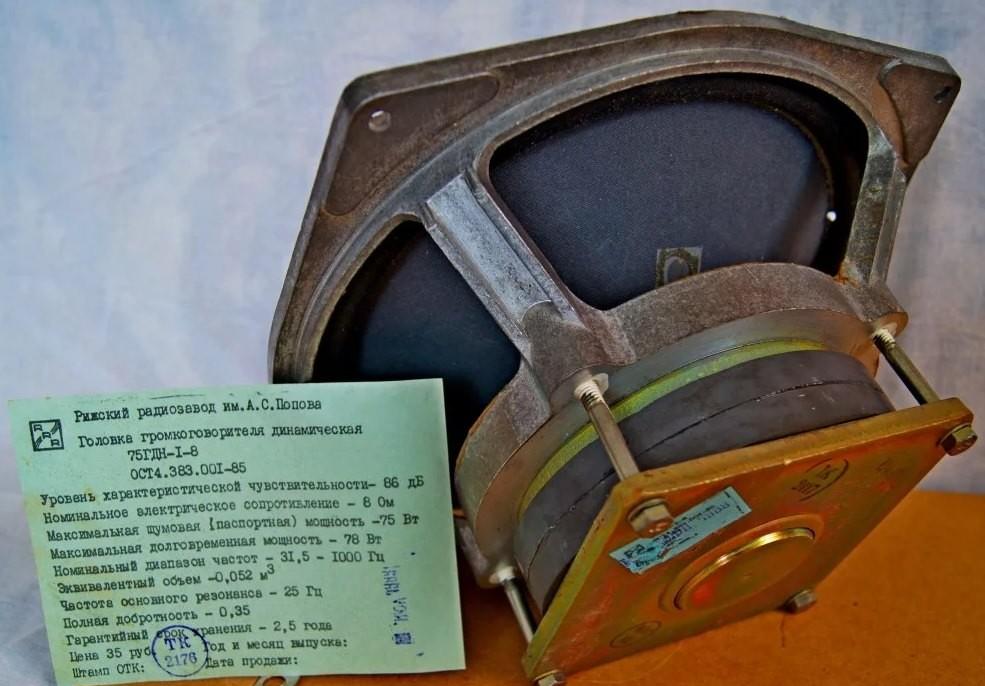

Изготовитель: Рижский радиозавод им. А.С. Попова.

Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях. Выпускается в двух модификациях с номинальным сопротивлением 4 Ом () и 8 Ом (75ГДН-1-8).

Технические характеристики 75ГДН-1-8

Диапазон воспроизводимых частот: 31,5 – 1000 Гц

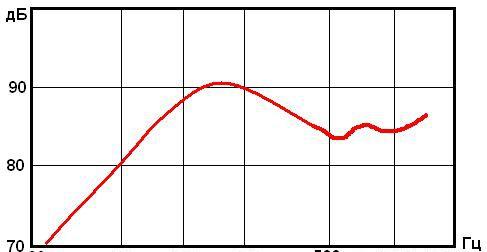

Неравномерность АЧХ в диапазоне 63 – 1000 Гц: 10 дБ

Чувствительность: 86 дБ

Звуковое давление: 1,26 Па

Коэффициент гармоник при рабочей мощности:

40 Гц: 5%

63 Гц: 4%

выше 80 Гц: 3%

Сопротивление: 8 Ом

Максимальная шумовая (паспортная) мощность: 75 Вт

Максимальная долговременная мощность: 78 Вт

Кратковременная мощность: 80 Вт

Эквивалентный объем: 52 л

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,35 (±0,05)

Размер: Ø250х124 мм

Вес: 6 кг

Особенности конструкции 75ГДН-1-8

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Конструкция отличается высокой прочностью и долговечностью материалов. Для тех, кто ищет более компактные решения, можно рассмотреть Динамик 20 ГДН-2-4 (15 ГД-18), который часто используется в качестве СЧ-динамика в трехполосных системах.

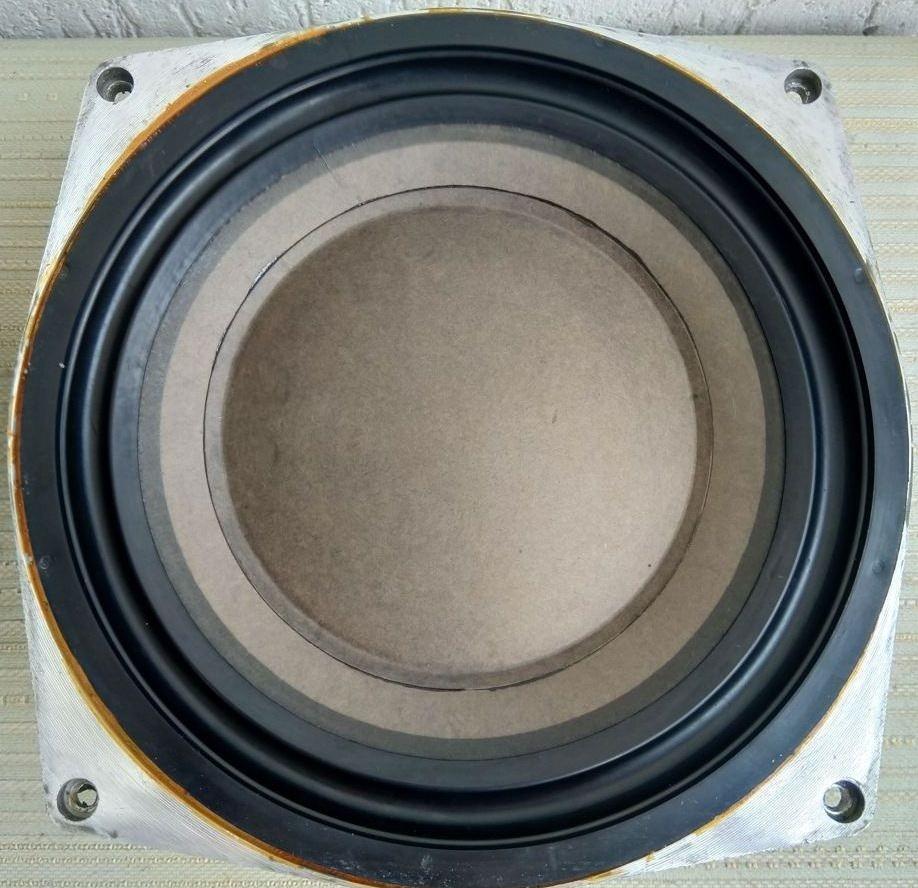

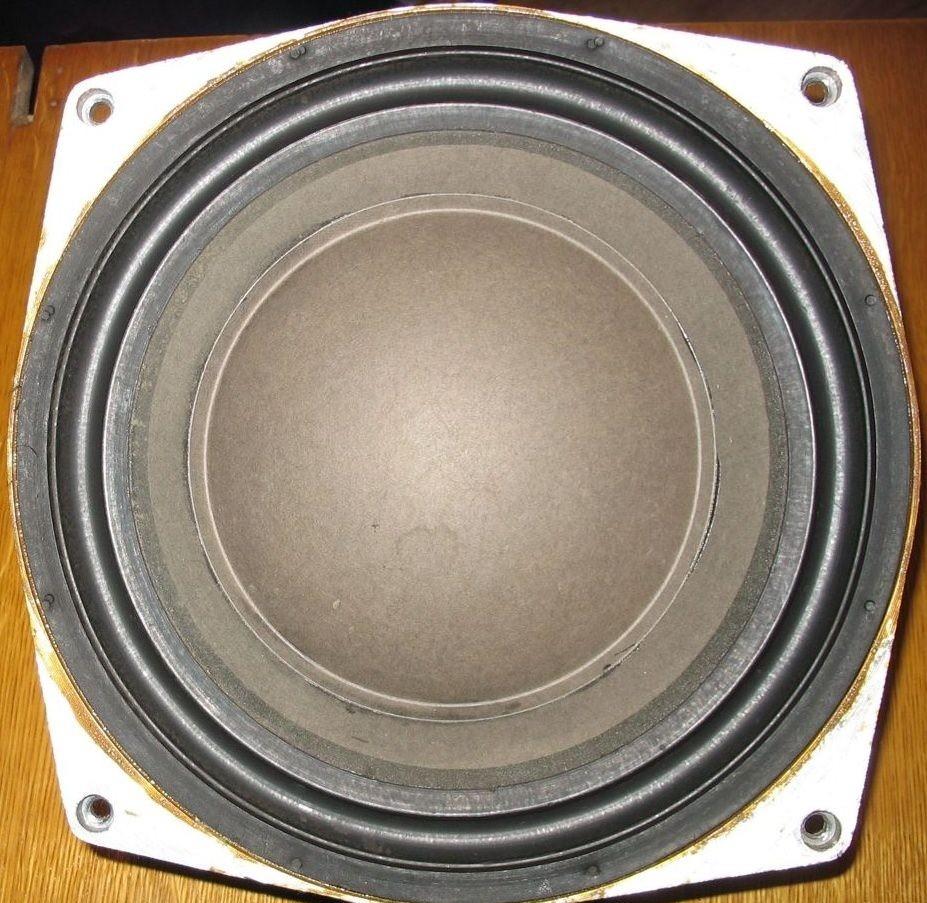

Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции. Диффузор конусный, изготовленный из бумажной массы с пропиткой, что придает ему легкость и нужную демпфирующую способность. Подвес тороидальной формы, изготовленный из резины, обеспечивает большой ход катушки. Центрирующая шайба изготовлена из ткани с пропиткой. Высота воздушного зазора 9,8 мм, его радиальная ширина 2 мм, индукция в зазоре 0,87 Тл.

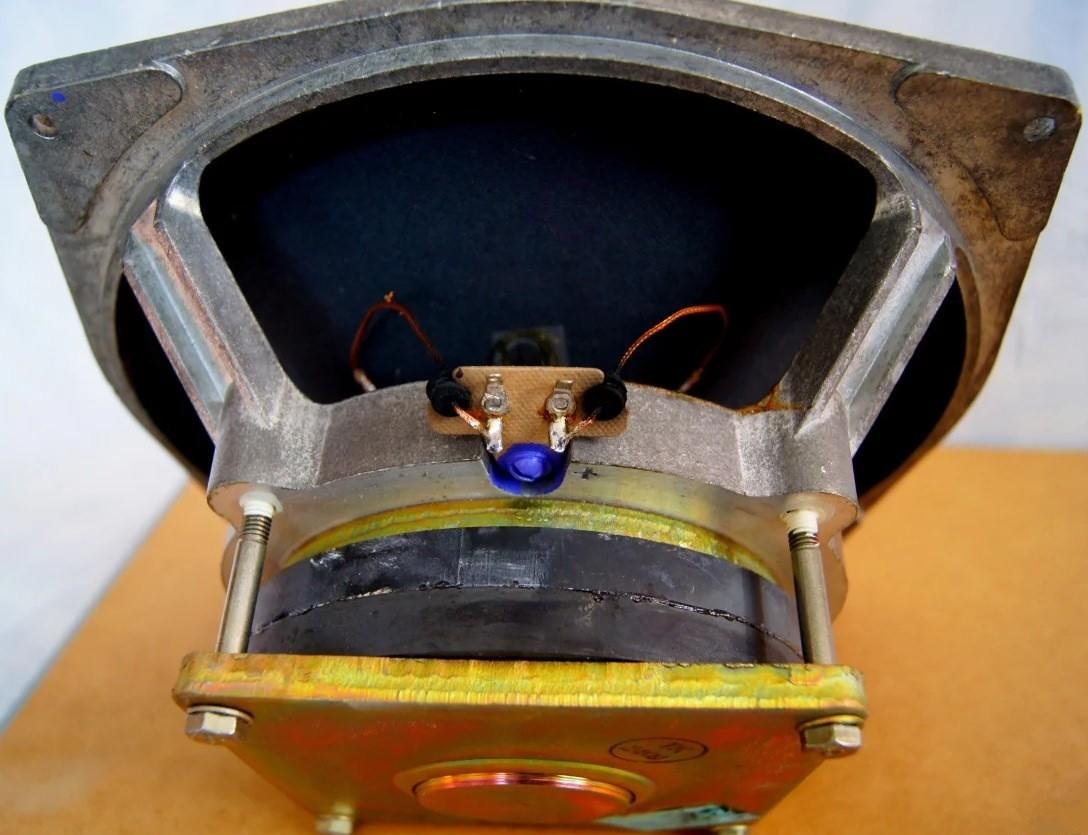

Магнитная цепь 75ГДН-1-8 состоит из кольцевого ферритового магнита марки 25БА170 размером К134х57х12 мм, керна диаметром 49,7 мм и верхнего фланца с отверстием диаметром 53,7 мм. Такая конфигурация обеспечивает равномерное магнитное поле в зазоре.

Звуковая катушка 75ГДН-1-8 намотана проводом марки ПЭВТЛ-1 диаметром 0,28 мм, намотка двухслойная, в первом слое – 69 витка, во втором 67. Омическое сопротивление 6,7 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из медной ленты, что улучшает отвод тепла. Высота ЗК 41,6 мм, внутренний диаметр 50,7 мм, внешний (вместе с намоткой) 52,6 мм.

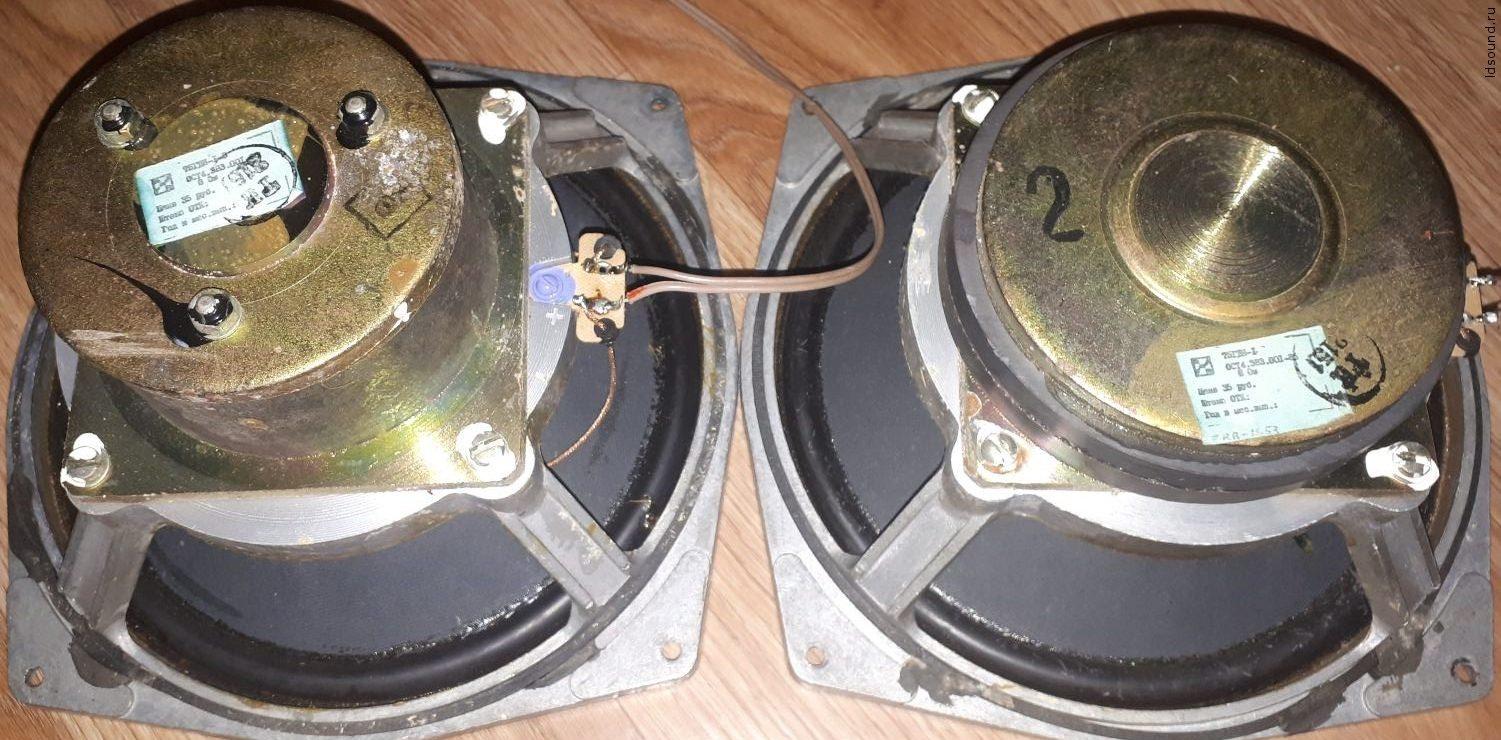

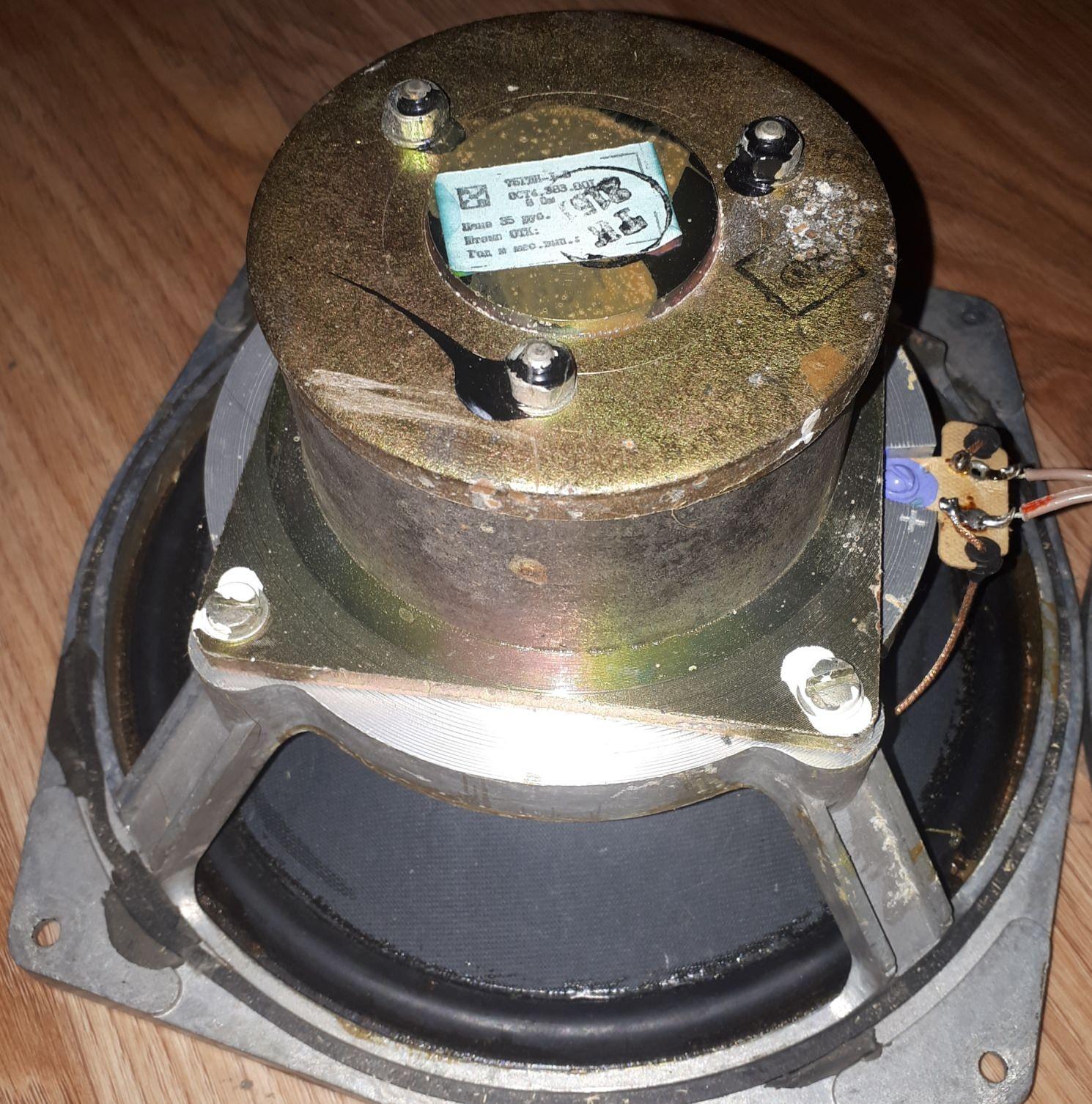

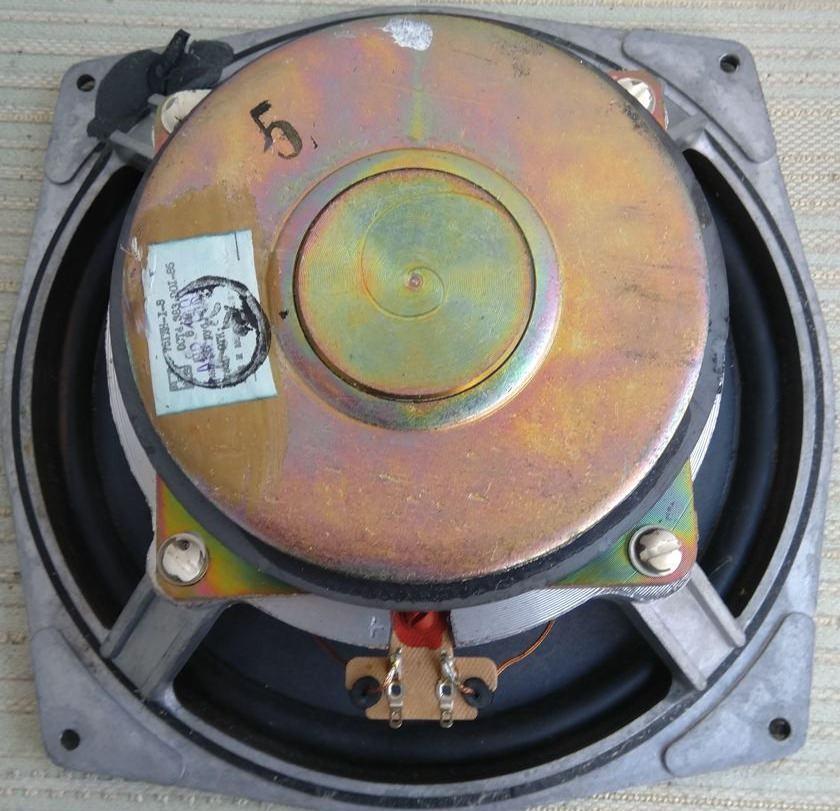

75 ГДН-1-8 на керновой магнитной системе (прислал Денис):

Для создания качественной акустики важно правильно подобрать не только НЧ-динамик, но и среднечастотное звено. Например, Динамик 10 ГД-38-80 часто используется в паре с большими низкочастотными динамиками для расширения частотного диапазона. Использование оригинальных советских динамиков позволяет достичь уникального «теплого» звука, характерного для аппаратуры прошлого.
