Динамик 10 ГД-38-80: характеристики, размеры и звучание

Акустический динамик 10 ГД-38-80 — легендарный советский громкоговоритель мощностью 80 Вт и сопротивлением 8 Ом. Этот широкополосный элемент, произведённый в СССР, стал эталоном надежности и качества звука для своего времени. Он идеально подходит для создания ретро-аудиосистем и высококлассных акустических шкафов, обеспечивая чистое, мощное и натуральное звучание.

Главной особенностью модели 10 ГД-38-80 является большой ход диффузора и расширенный диапазон частот, что позволяет добиваться глубоких и насыщенных басов. Диаметр динамика составляет 10 дюймов (254 мм), а вес конструкции достигает 4,5 кг благодаря мощной магнитной системе и металлическому каркасу. Такая масса оправдана инженерными решениями, направленными на снижение резонансов и повышение стабильности работы. Если вы ищете альтернативы, стоит также обратить внимание на динамик 20 ГДН-1-8, который часто используется в паре с подобными элементами.

Магнитная система динамика обеспечивает стабильное воспроизведение звука даже при высоких нагрузках. Расшифровка маркировки проста: «10» — диаметр в дюймах, «ГД» — громкоговоритель динамический, «38» — год разработки (1938-й цикл или серия), «80» — номинальная мощность в Ваттах. Акустика советской школы славилась долговечностью, и 10 ГД-38-80 не стала исключением, сохраняя свои параметры десятилетиями.

Полярность подключения четко обозначена на корпусе, что упрощает монтаж в стереосистемах. Этот громкоговоритель продолжает использоваться энтузиастами благодаря характерному «теплому» звуку, который ценится в винтажной аудиотехнике. Ниже представлены подробные технические параметры и фотография устройства.

Технические параметры динамика 10 ГД-38-80

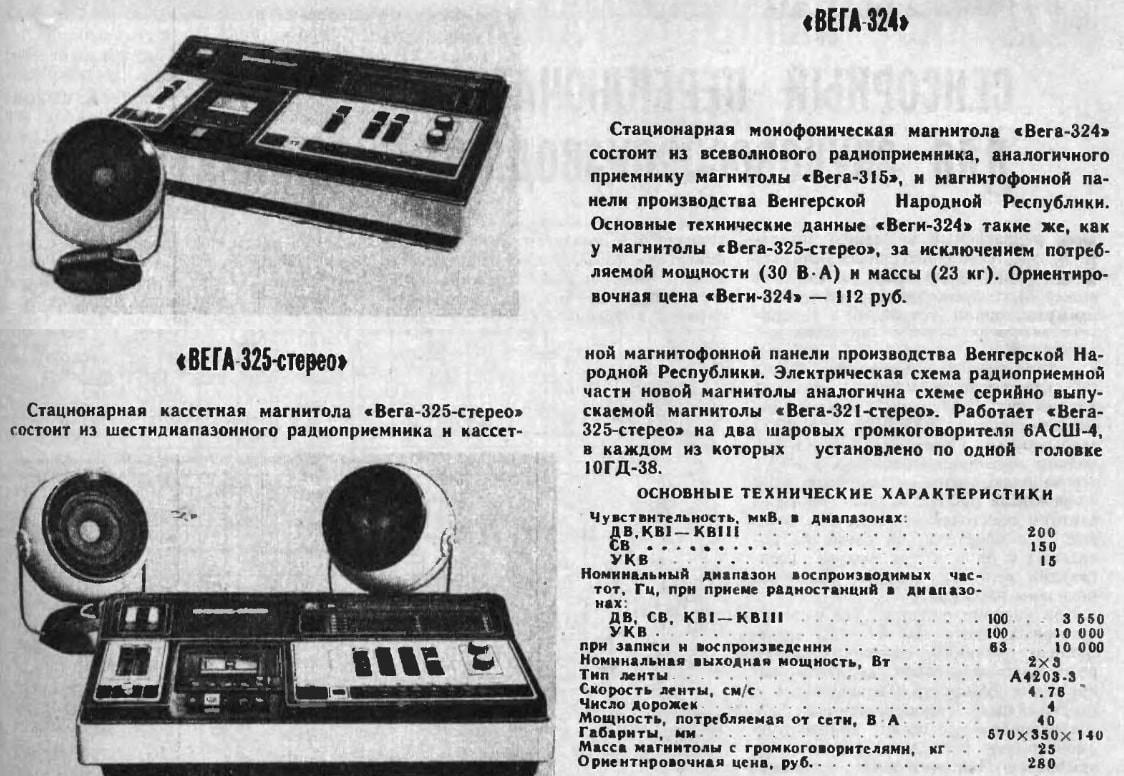

Назначение: Динамик предназначен для использования во встроенных открытых акустических системах стационарной бытовой радиоаппаратуры в помещениях. Исторически он устанавливался в сферические АС к магнитолам «Вега-324» и «Вега-325». В более поздних модификациях акустических систем, таких как , также применялся данный тип громкоговорителя.

Детальные технические характеристики 10 ГД-38

Эффективный рабочий диапазон частот: 63 – 18000 Гц

Неравномерность АЧХ: 15 дБ

Среднее стандартное звуковое давление: 0,1 Па

Номинальное электрическое сопротивление: 4 Ом (в некоторых модификациях 8 Ом)

Предельная шумовая (паспортная) мощность: 15 Вт (допускается до 80 Вт)

Габаритные размеры: 125x125x73 мм

Масса: 1,2 кг (без учета тяжелой магнитной системы, общий вес динамика 4,5 кг)

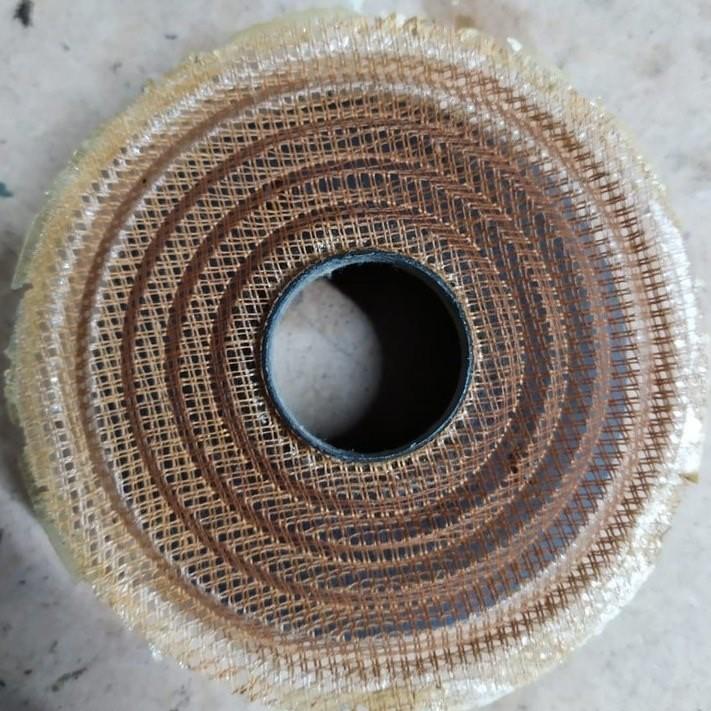

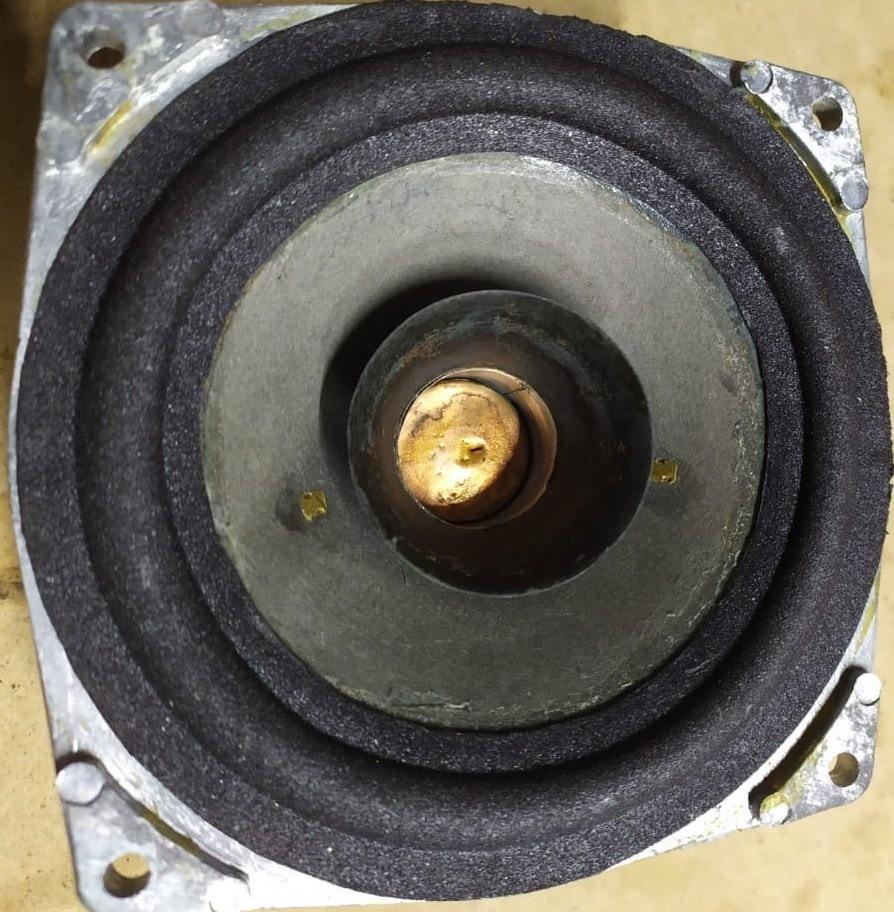

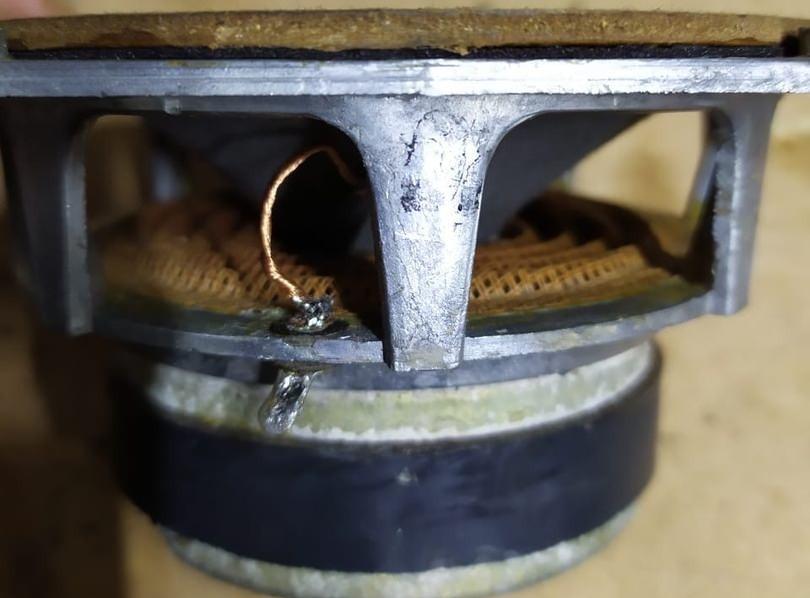

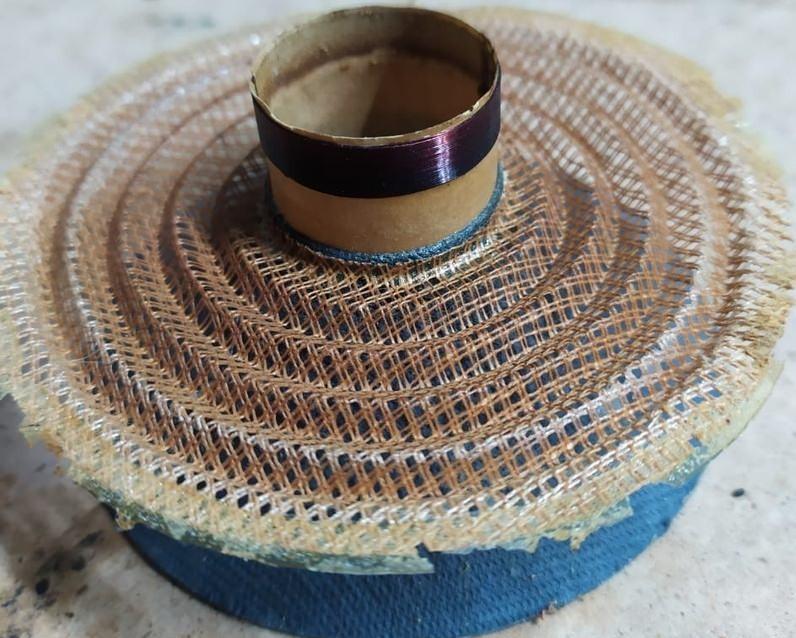

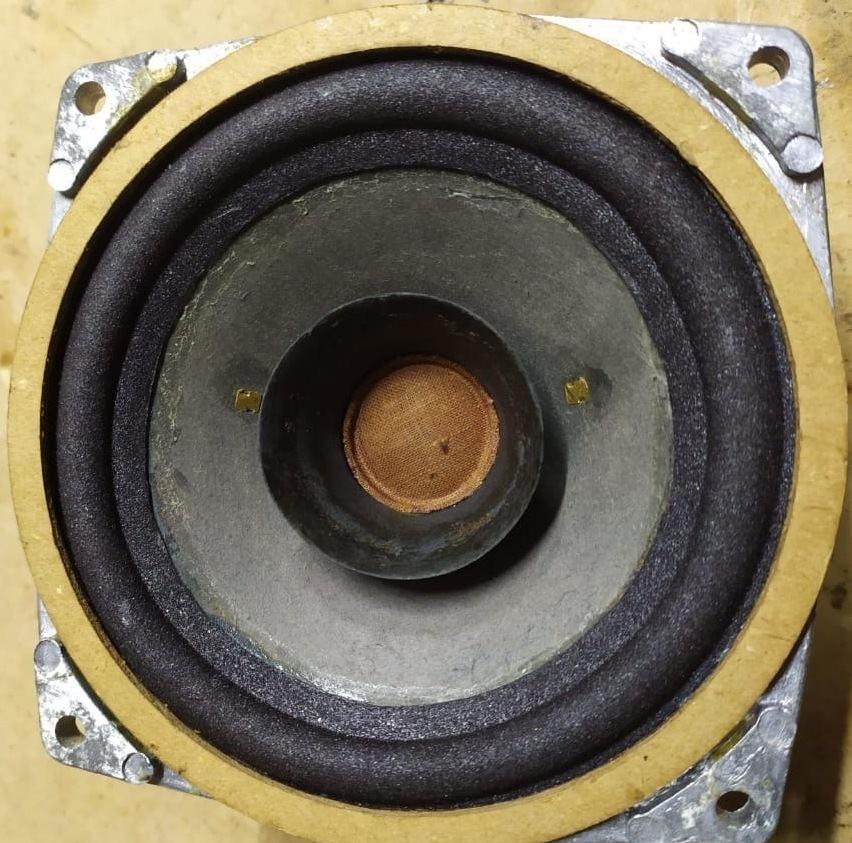

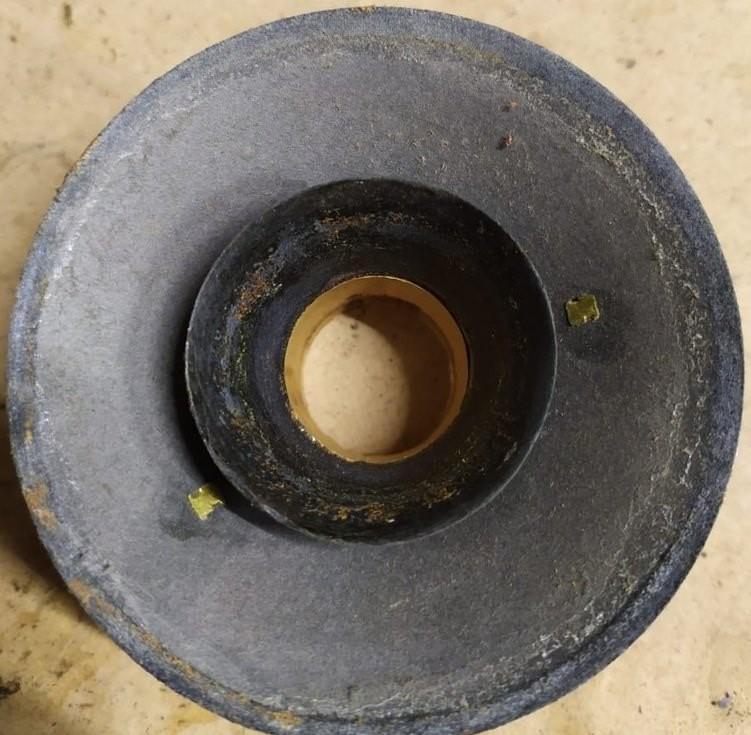

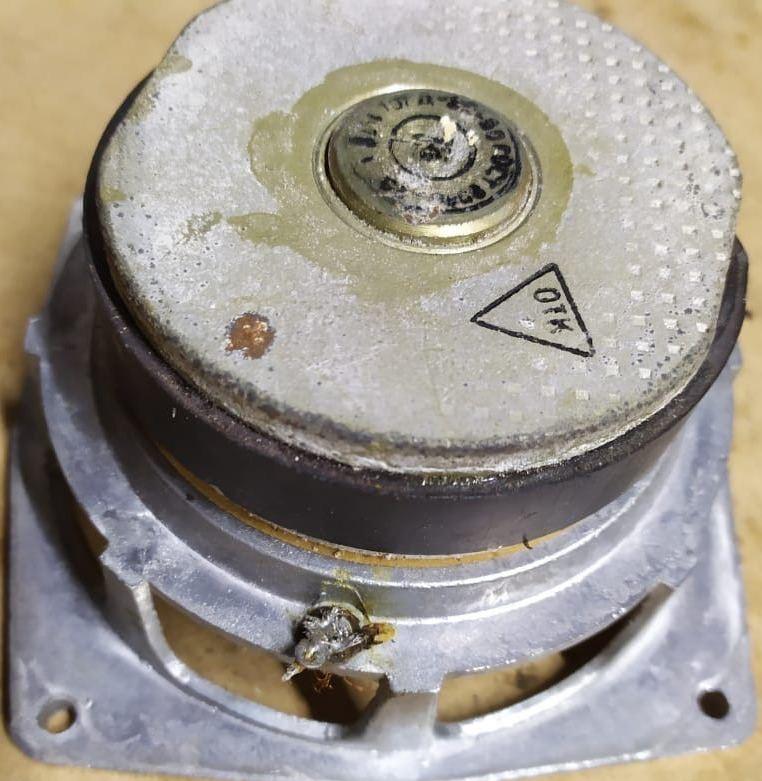

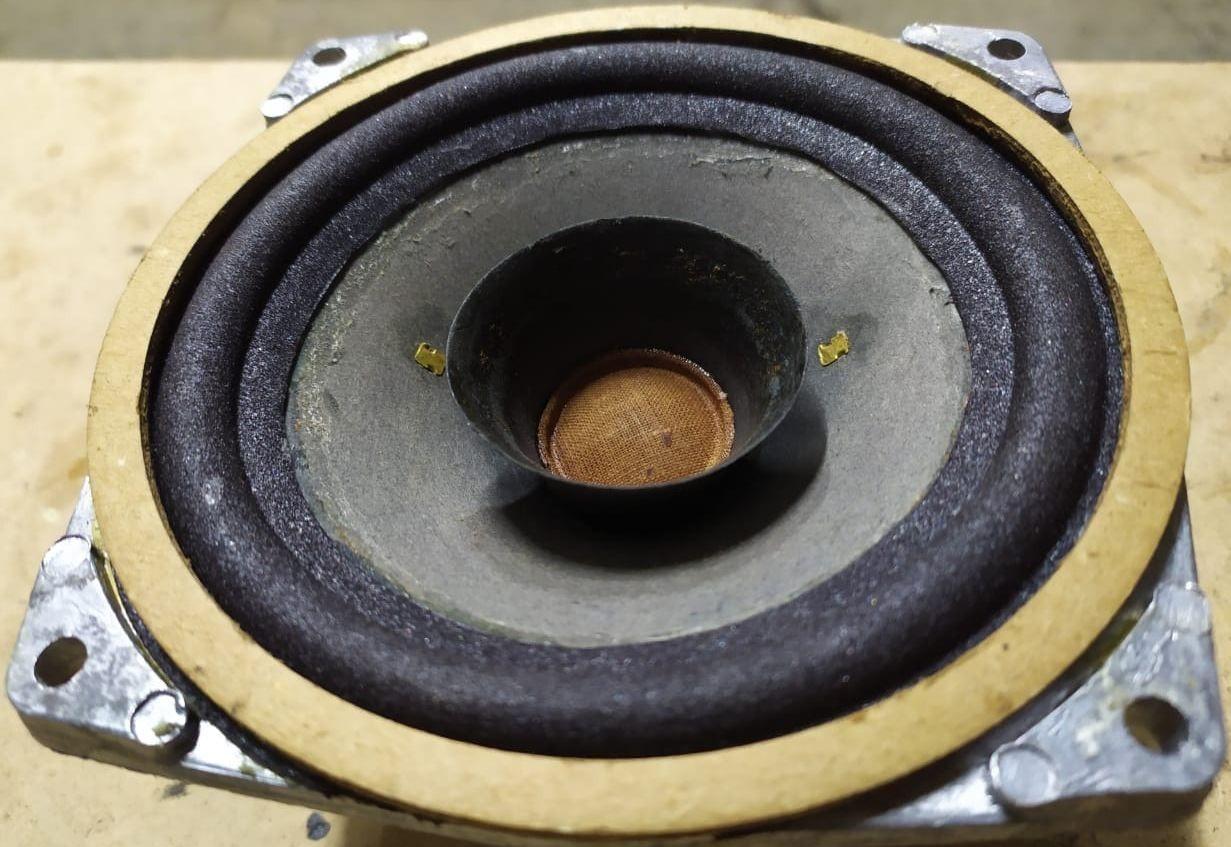

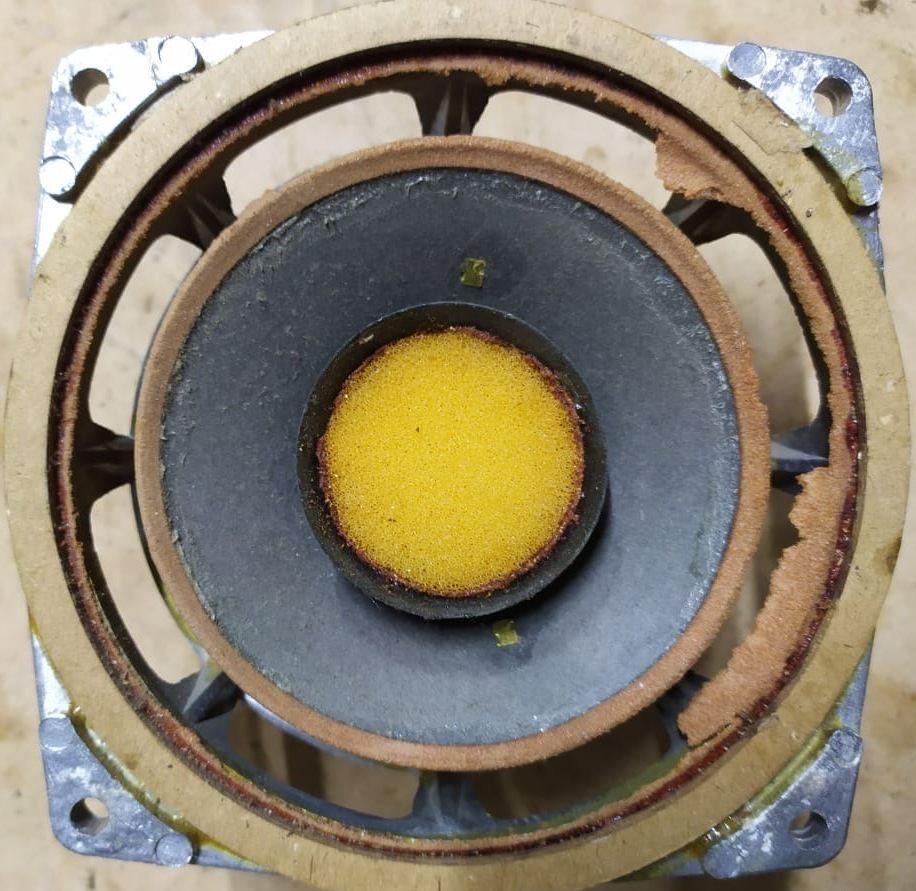

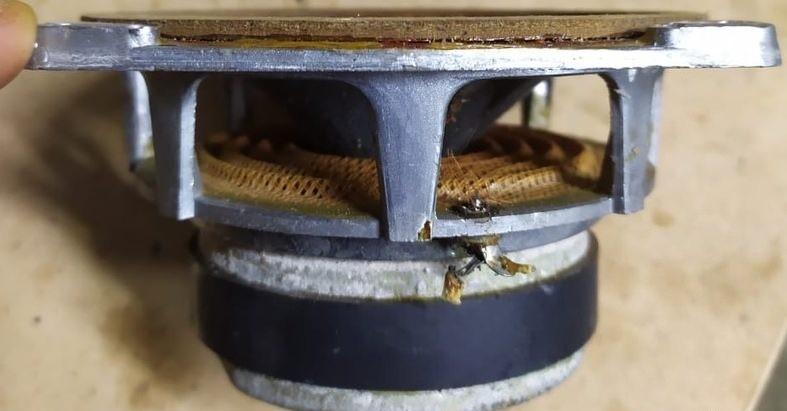

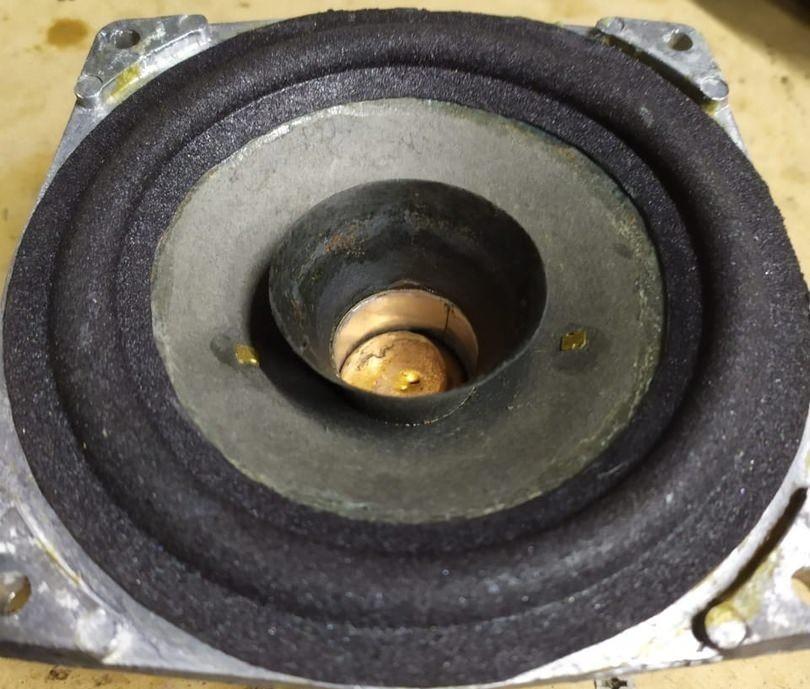

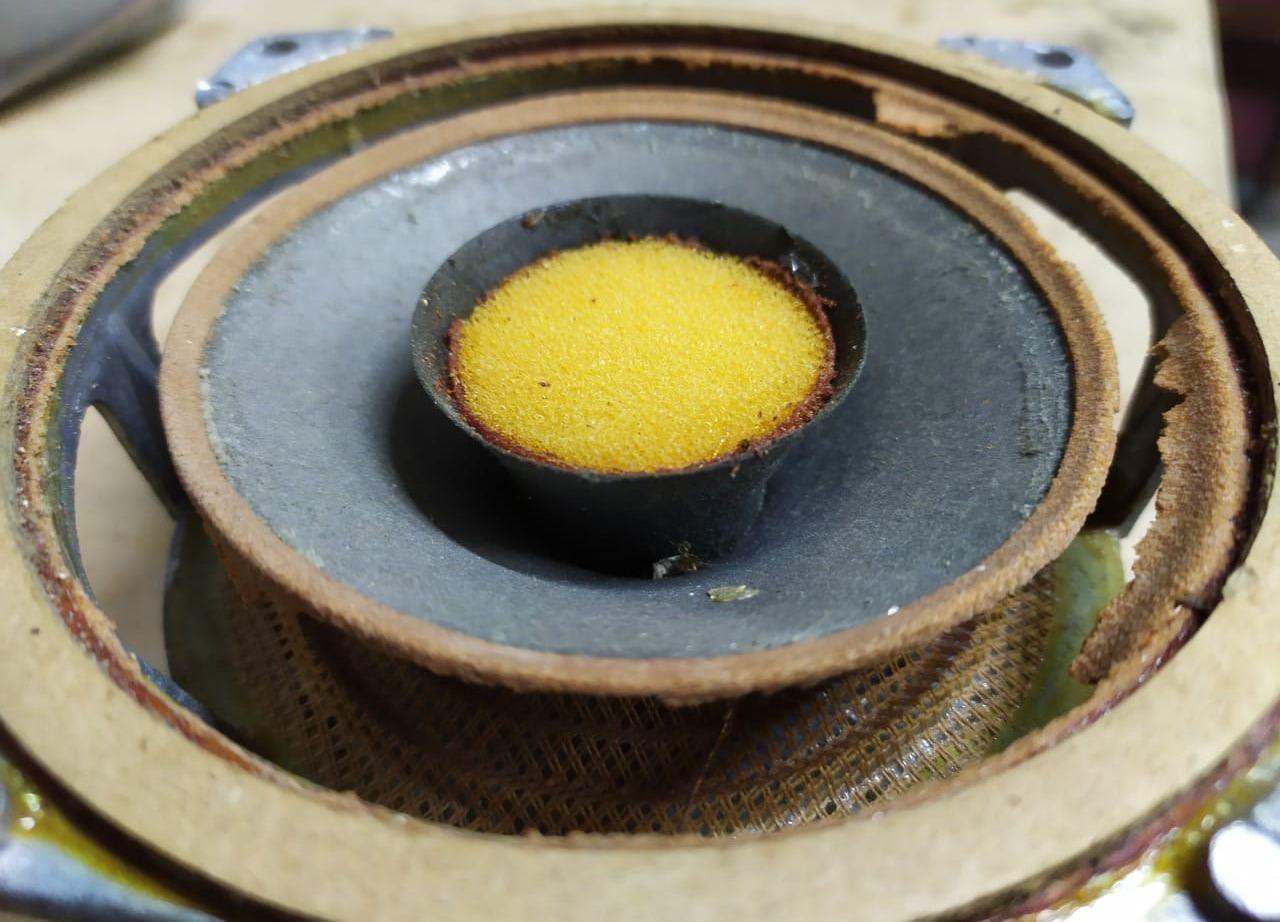

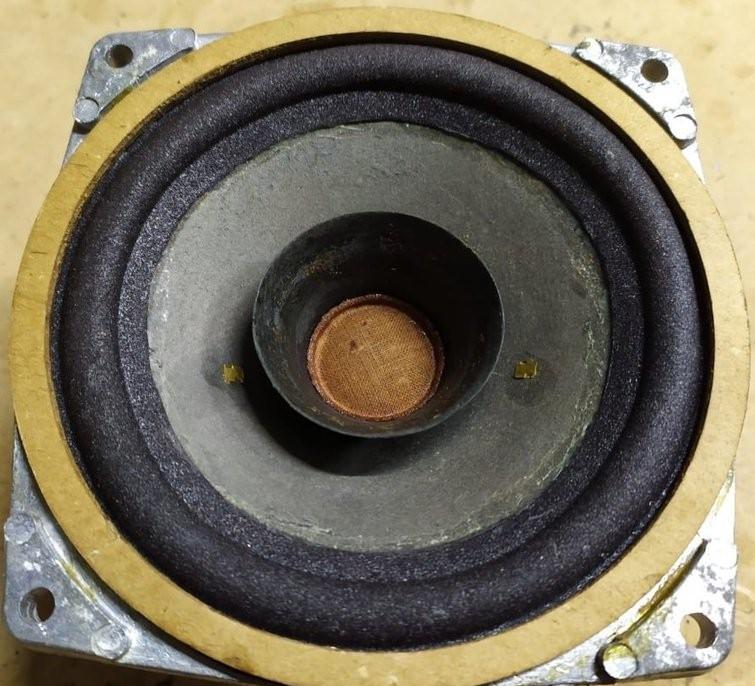

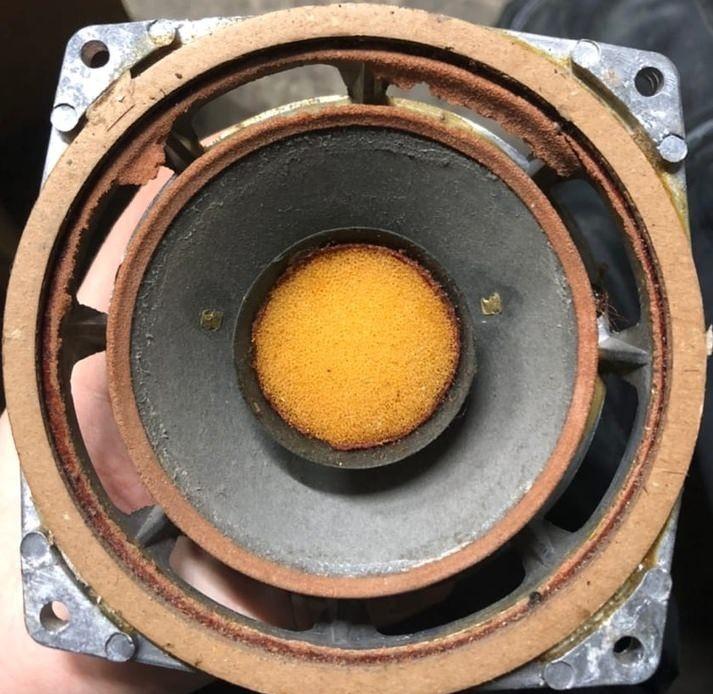

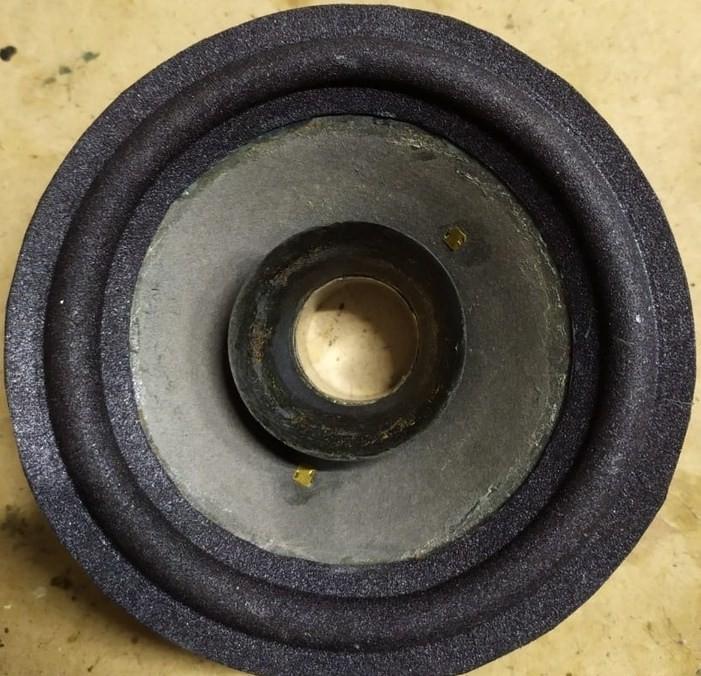

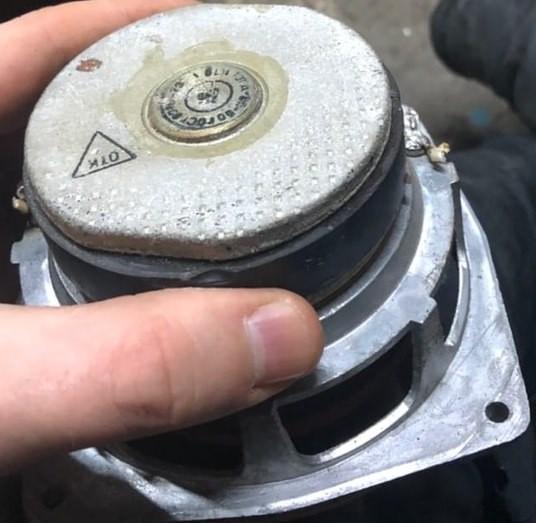

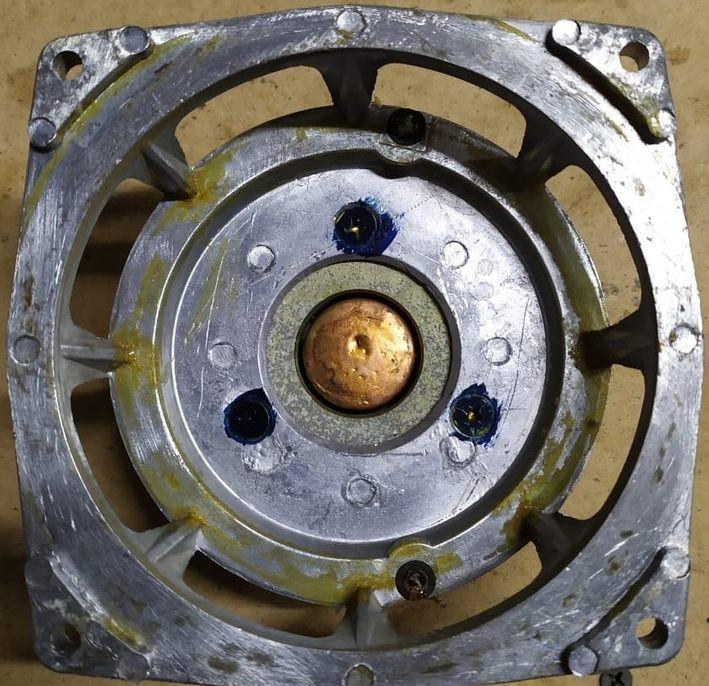

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Магнитная система состоит из кольцевого ферритового магнита размером 85х35х16 мм. Диффузор конусный, изготовленный из бумажной массы, дополнительный рупор из бумажного конуса, в центре которого закреплен поролон. Подвес тороидальной формы, изготовленный из пенополиуретана, приклеен волной вниз. Сопротивление 8 Ом. Центрирующая шайба, изготовленная из ткани с пропиткой. Звуковая катушка аналогична катушке на . На многих экземплярах присутствует маркировка 1973 года выпуска.

Динамики специально отреставрированы и сфотографированы для сайта от . Для тех, кто интересуется другими советскими динамиками, рекомендуем ознакомиться с характеристиками динамика 10 ГДШ-10.
