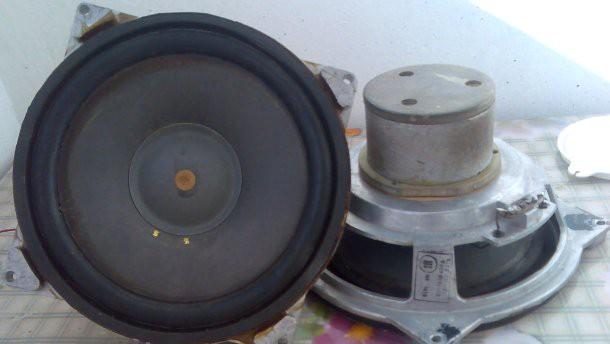

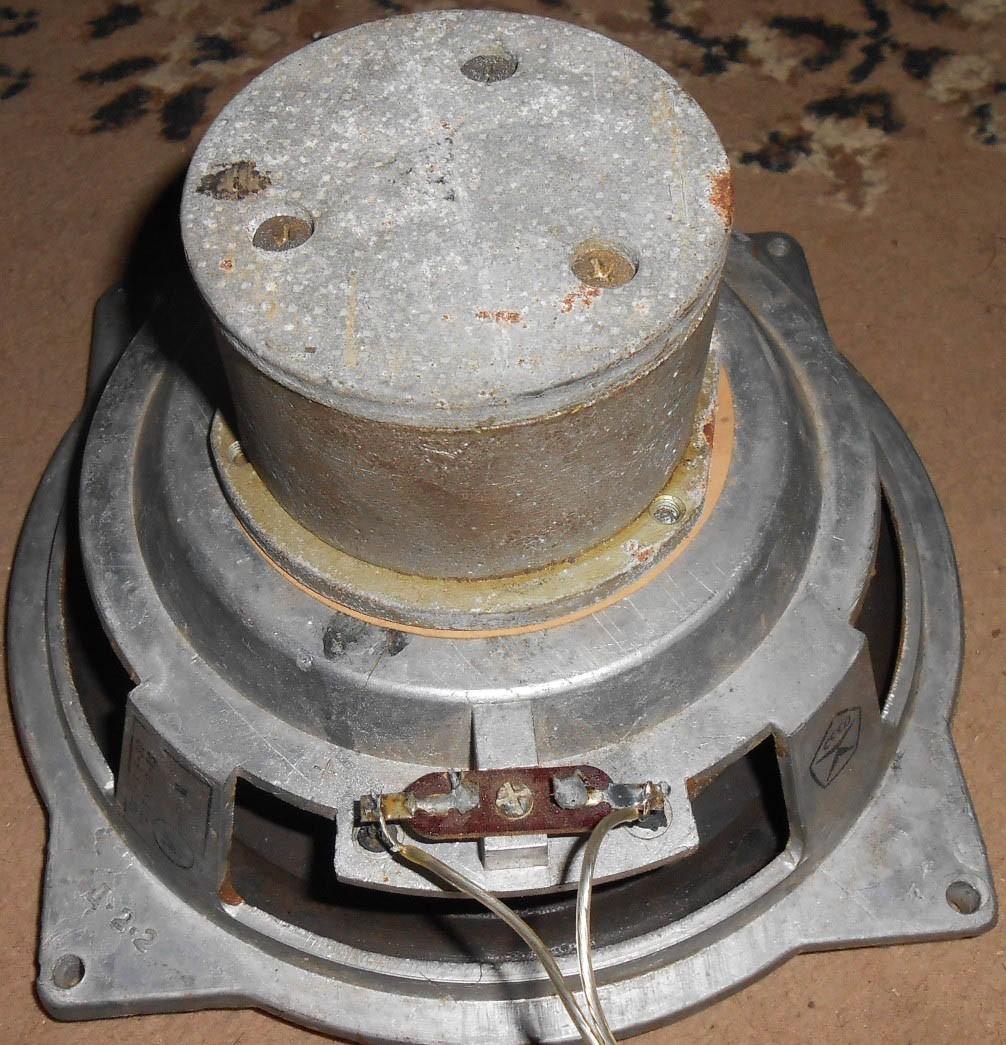

Динамик 20 ГДН-1-8 (10 ГД-30Е-32)

Акустический динамик 20 ГДН-1-8 (10 ГД-30Е-32) — это легендарный советский громкоговоритель мощностью 30 Вт и номинальным сопротивлением 8 Ом. Предназначен для воспроизведения низких частот в закрытых акустических системах. Благодаря ферритовому магниту и бумажному диффузору, этот динамик обеспечивает глубокий и мощный бас, оставаясь одним из лучших представителей отечественного звукоинженерного наследия. Для тех, кто ищет альтернативы, также стоит рассмотреть Динамик 20 ГДН-1-8 (10 ГД-30Б), имеющий схожие параметры, но с некоторыми конструктивными отличиями.

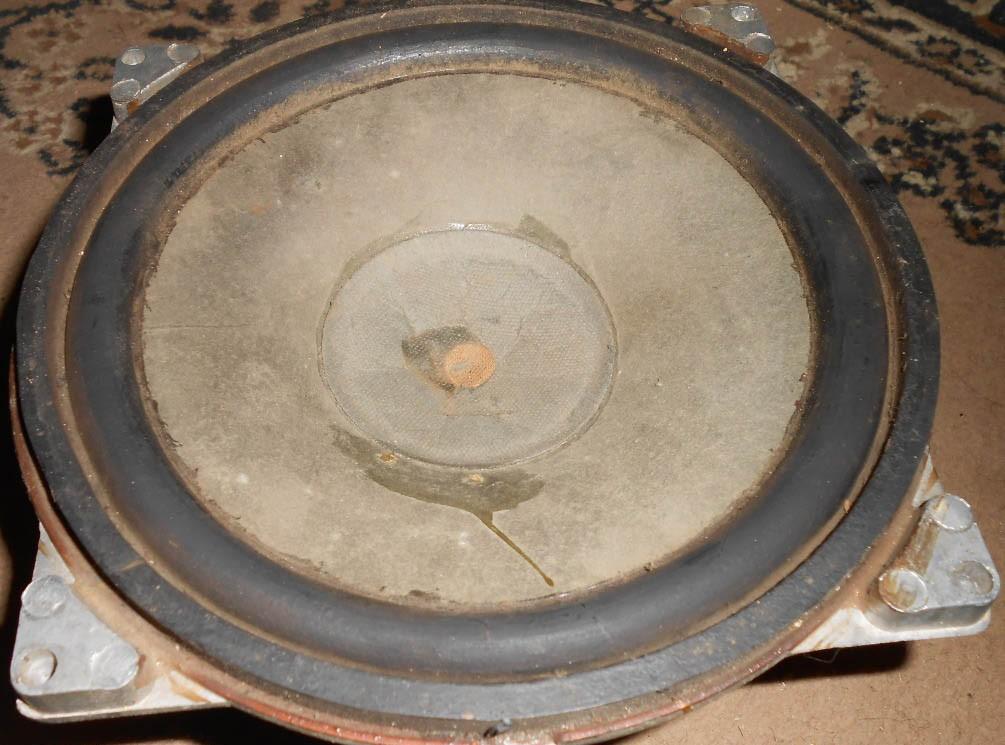

Модель оснащена прочным конусным диффузором диаметром 20 см, что обеспечивает широкий звуковой охват. Оптимизированная магнитная система и высокоэффективная звуковая катушка позволяют динамично передавать сильные басовые ноты без искажений. Динамик широко применяется в домашних акустических системах (АС) и профессиональных студиях звукозаписи, где требуется надежный и долговечный источник звука.

Таблица характеристик 20 ГДН-1-8 (10 ГД-30Е-32)

Параметр	Значение
Номинальное сопротивление	8 Ом
Номинальная мощность	30 Вт
Диаметр диффузора	20 см (8 дюймов)
Ход диффузора	4 мм
Вес	2 кг
Диаметр магнита	100 мм
Расшифровка модели	20 см, Громкоговоритель Динамический, Низкочастотный, 8 Ом
Полярность	Важна для правильной фазировки
Характер звучания	Глубокий бас, чистый верх

Изготовитель: Бердский радиозавод “Вега”. Динамик предназначался для установки в закрытые АС второй группы сложности для работы в жилых помещениях. В линейке завода существовали и другие модификации, например, Динамик 20 ГДС-1-16 (15 ГД-11), который отличался более высоким сопротивлением и применялся в других типах акустики.

Технические характеристики 10ГД-30Е:

Эффективный рабочий диапазон частот: 25 – 5000 Гц
Неравномерность АЧХ: 14 дБ
Чувствительность: 86 дБ
Номинальное электрическое сопротивление: 8 Ом
Частота основного резонанса: 25 Гц

Номинальная мощность: 10 Вт
Долговременная мощность 20 Вт
Полная добротность: 1,0
Эквивалентный объём: 60 л
Размер: 200х200х97 мм
Вес: 2,1 кг

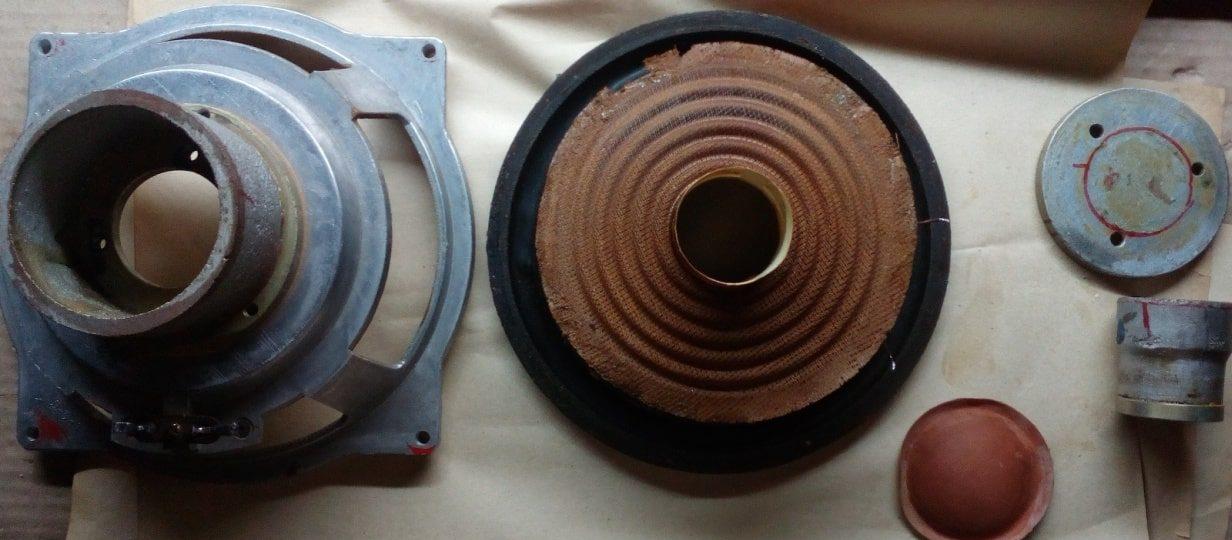

Описание 10ГД-30Е

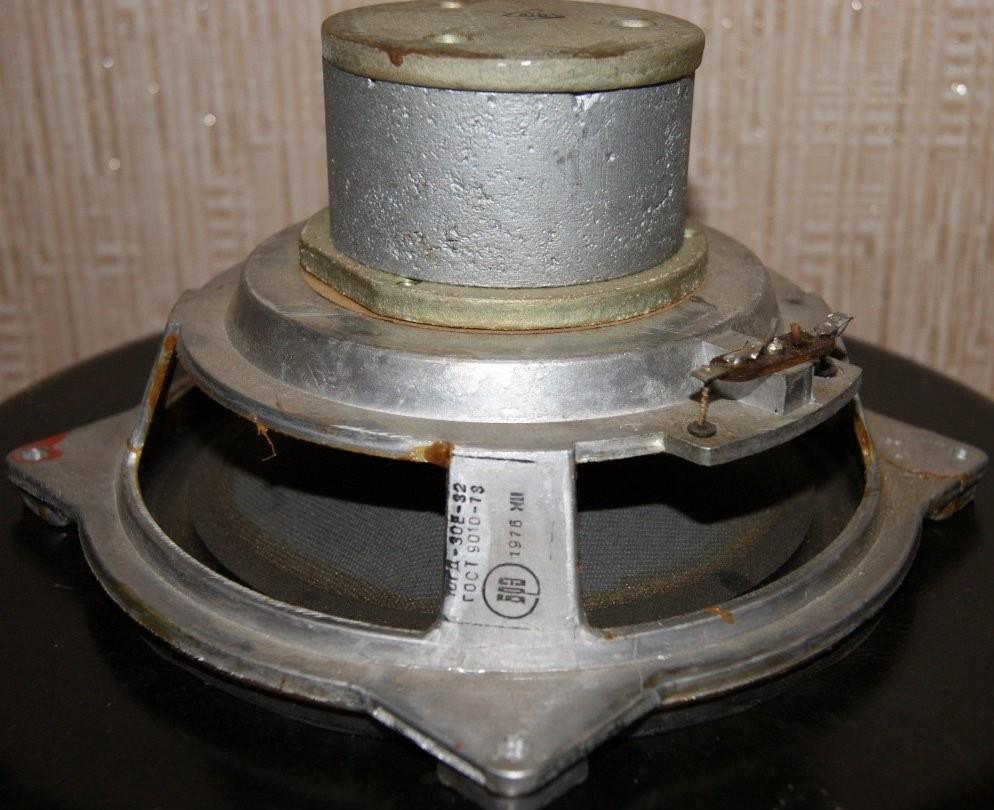

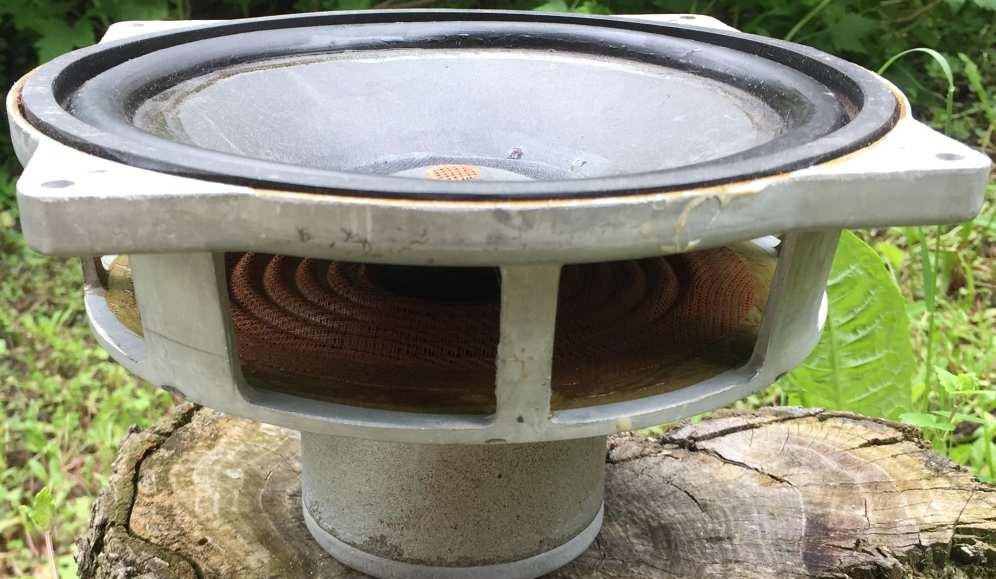

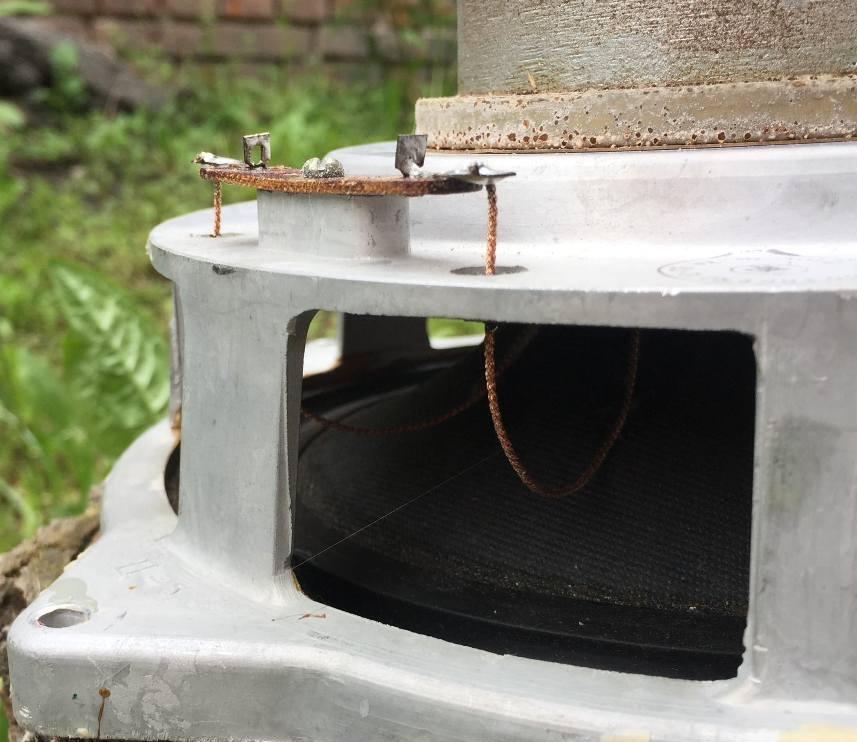

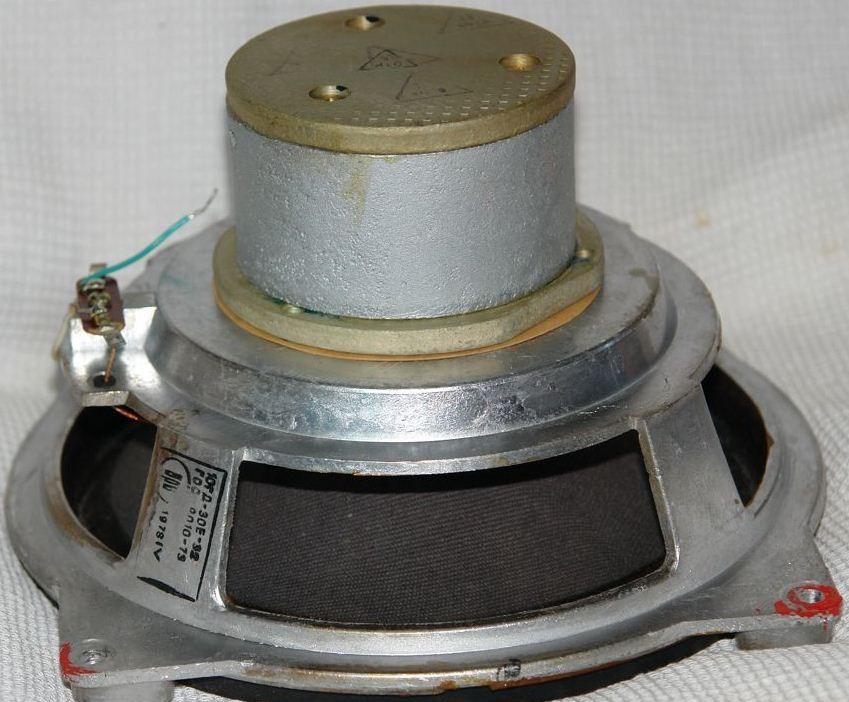

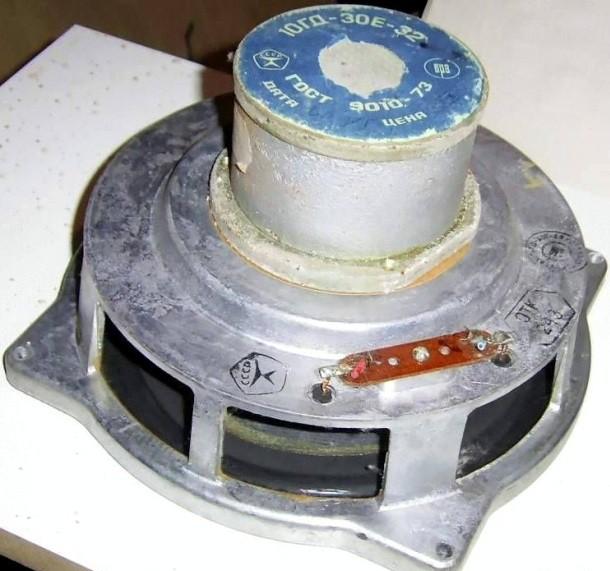

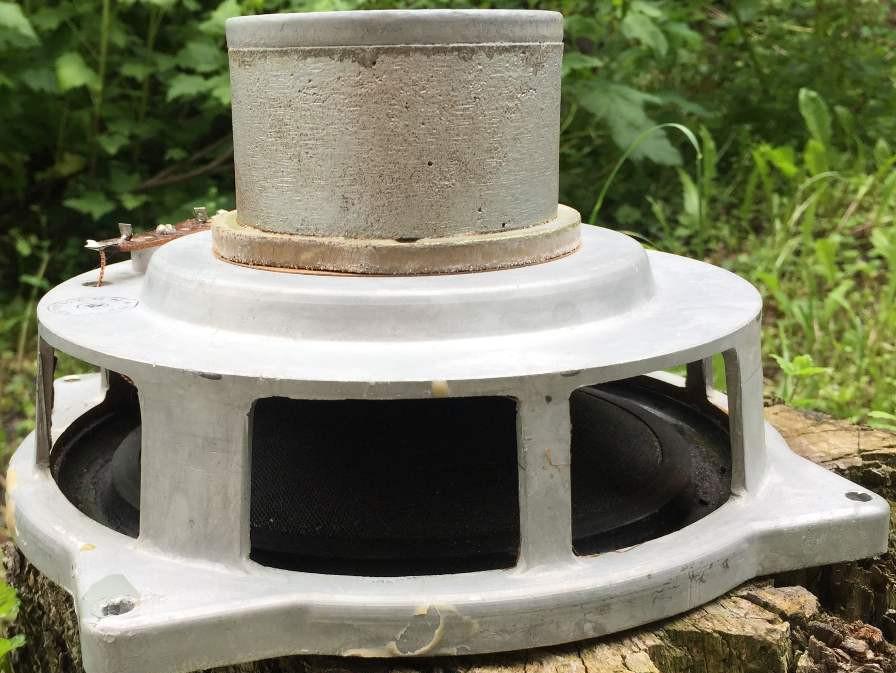

Низкочастотный динамик с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава методом литья под давлением. Магнитная система использует керновый кобальтовый сплав марки ЮНДК-24 (АЛНИКО), что обеспечивает стабильность параметров при высоких нагрузках.

Магнитная система:

магнит керновый кобальтовый марки ЮНДК-24 (АЛНИКО);

керн диаметром: 39,8 мм;

верхний фланец диаметром: 42,8 мм;
высота воздушного зазора: 7 мм;

радиальная ширина воздушного зазора: 1,46 мм;
индукция в зазоре: 0,95 Тл.

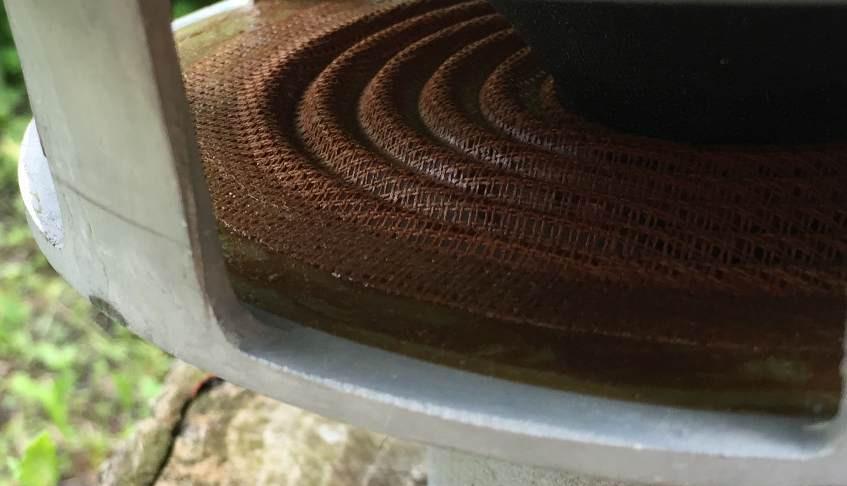

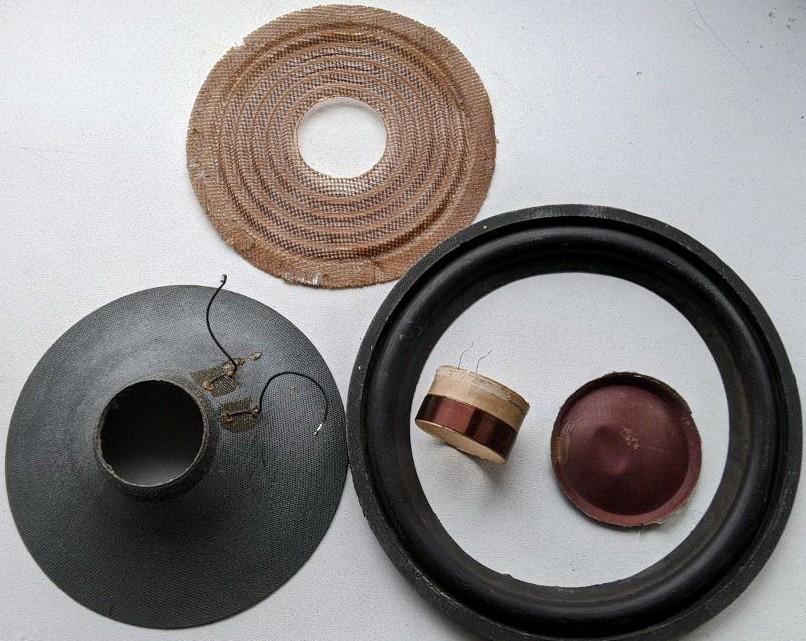

Подвижная система:

звуковая катушка намотана проводом марки ПЭТВ-1 диаметром 0,2 мм. Намотка двухслойная, общее число витков 93, в первом слое 48 витков, во втором 45. Высота намотки 11,3 мм, омическое сопротивление 7 Ом. Каркас ЗК изготовлен из бумаги марки К-120Н толщиной 0,12 мм. Высота катушки 23,8 мм, её внутренний диаметр 40,3 мм, внешний, вместе с намоткой – 41,8 мм;

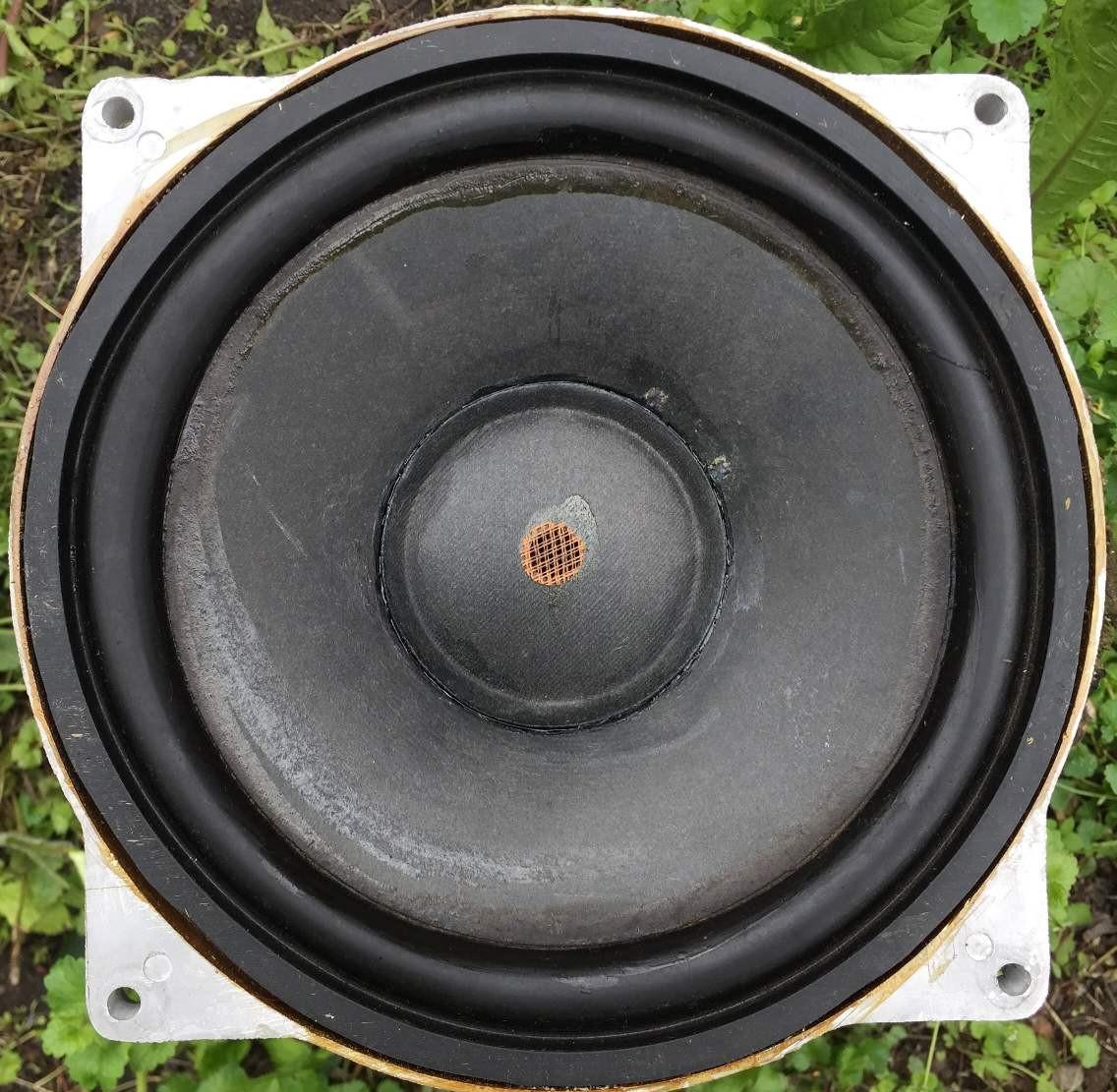

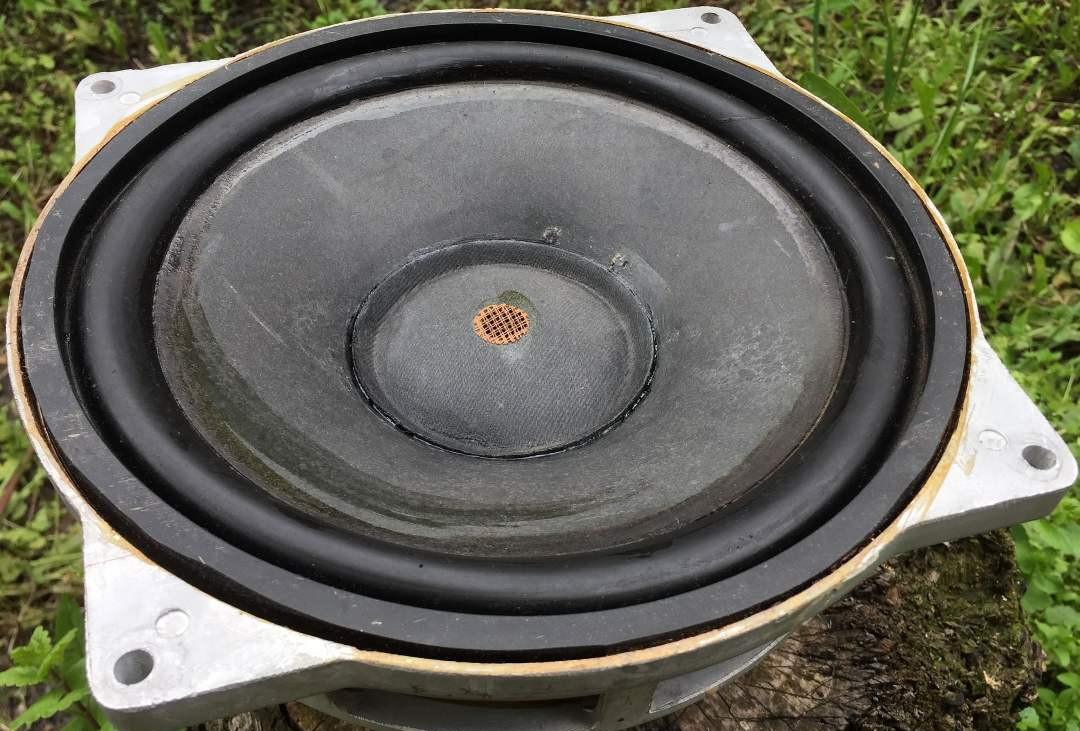

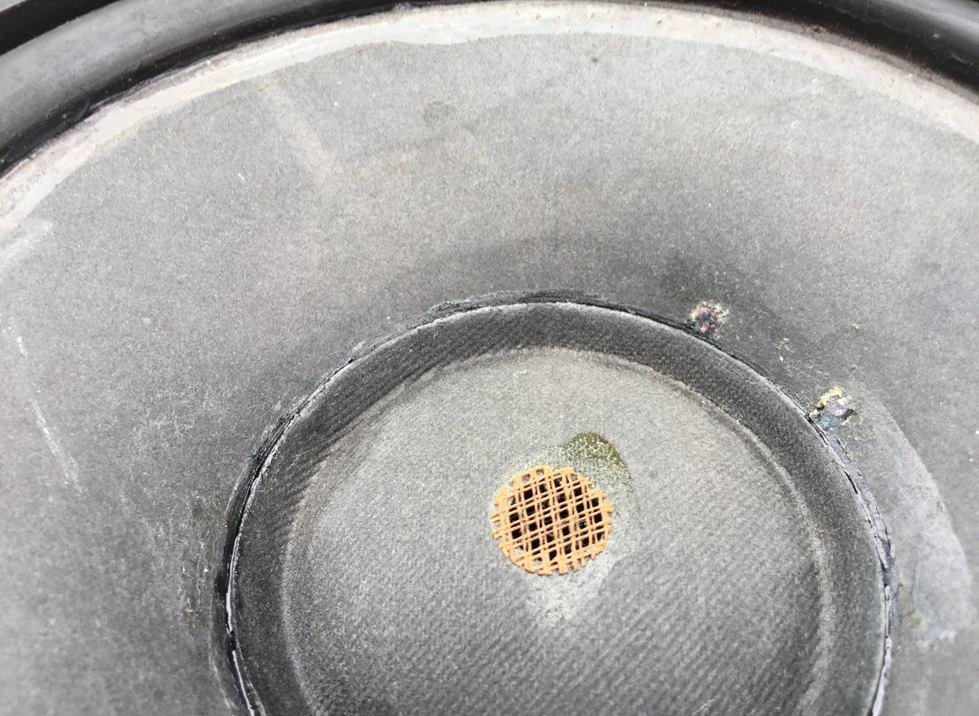

диффузор конической формы с криволинейной образующей из бумажной массы с пропиткой.
