Динамик 20 ГДС-1-16 (15 ГД-11): характеристики, размеры и применение
Акустический громкоговоритель модели 20 ГДС-1-16 (историческое обозначение 15 ГД-11) — это надежный советский динамик, разработанный ПО «Радиотехника» (г. Рига) для использования в акустических системах первой и второй групп сложности. В отличие от широкополосных аналогов, данная модель позиционируется как или НЧ-элемент, что полностью раскрывает её потенциал в составе 2–3-полосных АС. Высокое качество сборки и проверенная временем конструкция обеспечивают стабильное звучание без самовозбуждения даже при высоких нагрузках.

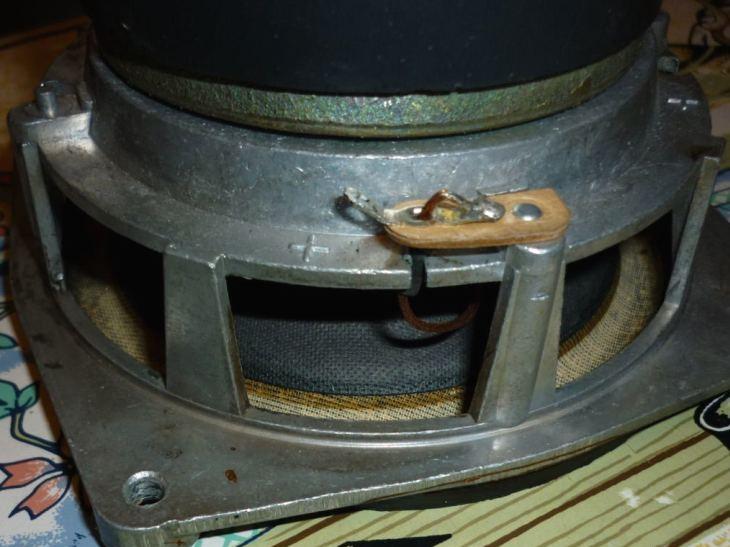

Корзина из алюминиевого сплава литьем под давлением обеспечивает жесткость конструкции, а конический бумажный диффузор с пропиткой минимизирует резонансные пики. Диаметр магнитной системы составляет 5 дюймов, что дает достаточный ход диффузора для создания мощного звукового давления без искажений. Полярность выводов четко маркирована на клеммной колодке, что упрощает фазировку при сборке акустики.
Вес головки около 1,3 кг позволяет монтировать её в корпуса различных габаритов — от музыкальных центров до домашних кинотеатров. Для сравнения, современные аналоги, такие как динамик 20 ГДС-1Л-8 (15 ГД-11Б), предлагают чуть иные параметры, но классический 20 ГДС-1-16 остается эталоном для любителей ламповой и винтажной акустики.
Основные параметры 20 ГДС-1-16 (15 ГД-11)
| Параметр | Значение |
|---|---|
| Номинальное сопротивление | 16 Ом |
| Предельная шумовая мощность | 20 Вт |
| Диапазон частот | 200 – 5000 Гц |
| Частота резонанса (Fs) | 110 Гц |
| Эквивалентный объем (Vas) | 3 л |
| Добротность (Qts) | 0.48 |
| Чувствительность | 89 дБ |
| Габаритный размер | Ø125 х 77 мм |
| Вес | 1,3 кг |
Старое наименование: 15ГД-11. Изготовитель: ПО «Радиотехника», г. Рига. Предназначен для работы в закрытых акустических системах (ЗЯ) и фазоинверсных корпусах в качестве среднечастотного звена для воспроизведения музыки в жилых помещениях.
Технические характеристики 20ГДС-1-16 (15ГД-11):
Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц
Отклонение от АЧХ по звуковому давлению: 12 дБ
Чувствительность: 89 дБ
Коэффициент гармоник: 2%
Номинальное сопротивление: 16 Ом
Предельная шумовая мощность: 20 Вт
Предельная долговременная мощность: 25 Вт
Предельная кратковременная мощность: 30 Вт
Частота основного резонанса: 110 Гц (±50 Гц)
Эквивалентный объем: 3 л
Габаритный размер: Ø125х77 мм
Вес: 1,3 кг
Описание конструкции 20ГДС-1-16 (15ГД-11)
Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

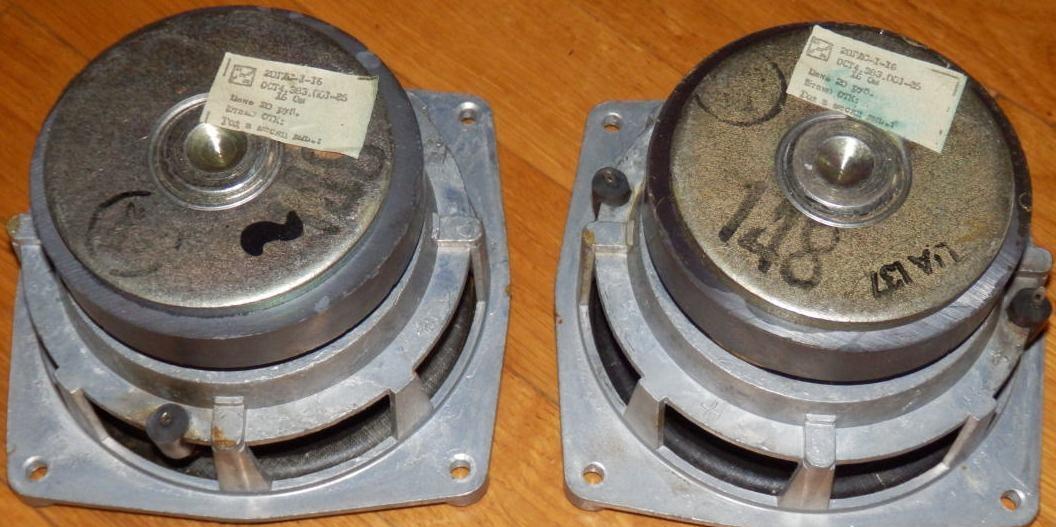

Магнитная система 20ГДС-1-16 (15ГД-11):
- кольцевой ферритовый магнит марки М16БА190-1, размером К85х35х16 мм;
- керн диаметром 24,9 мм;
- верхний фланец с отверстием диаметром 27,2 мм;
- высота воздушного зазора 8 мм;
- радиальная ширина воздушного зазора: 1,15 мм;
- индукция в воздушном зазоре: 0,8 Тл.

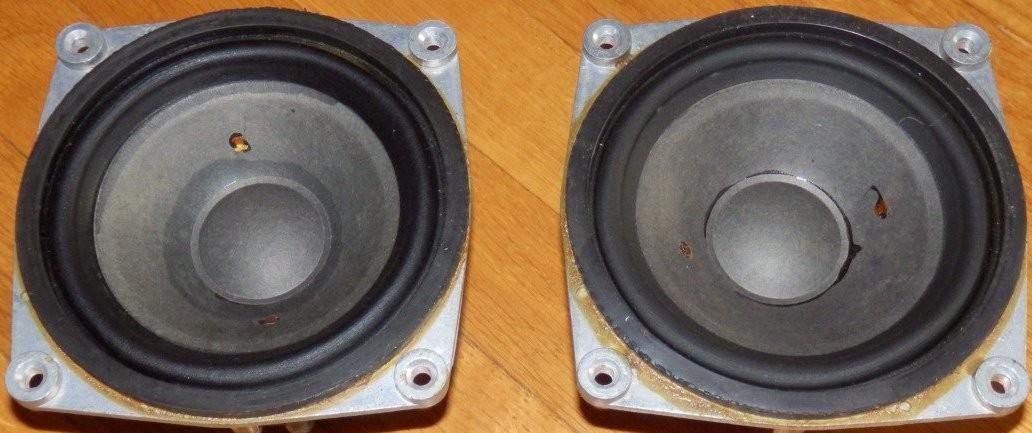

Подвижная система 20ГДС-1-16 (15ГД-11):
- звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,125 мм, намотка двухслойная, общее число витков 128, в первом слое 65 витков, во втором 63. Омическое сопротивление 14,6 Ом (±0,5 Ом). Каркас катушки изготовлен из фольги марки А6-М-0,05х24 и бумаги ЭН-70. Внутренний диаметр 25,6 мм, внешний – 26,55 мм.

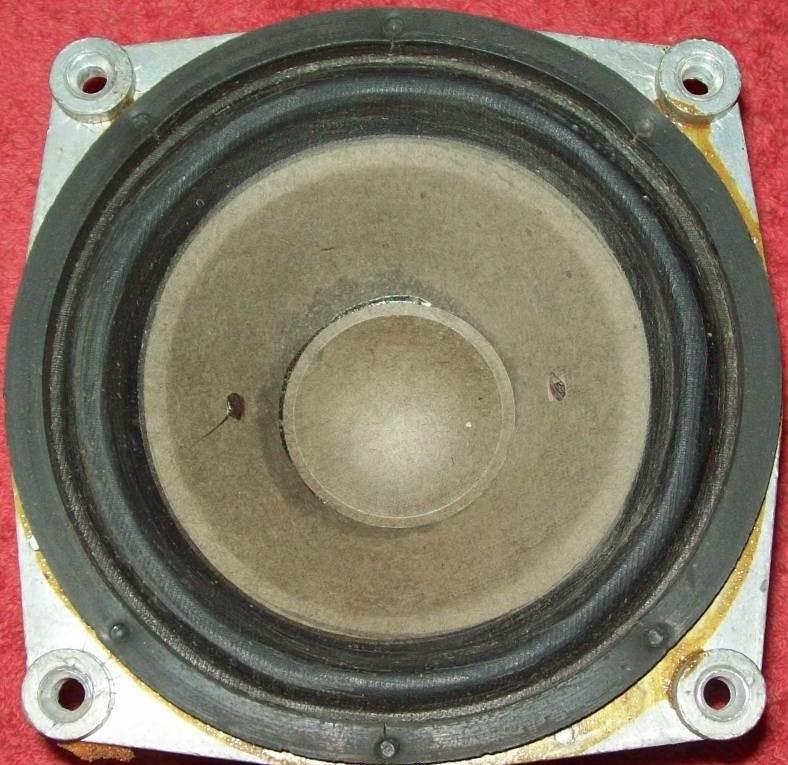

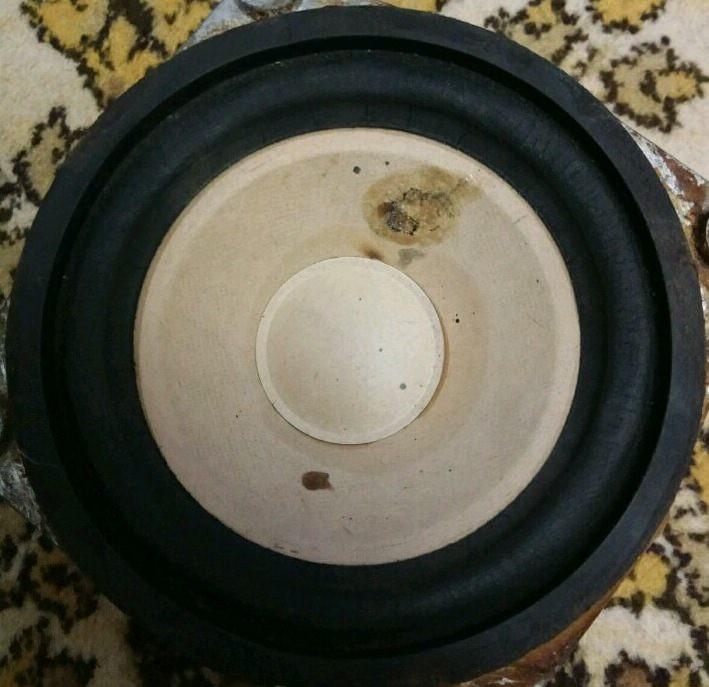

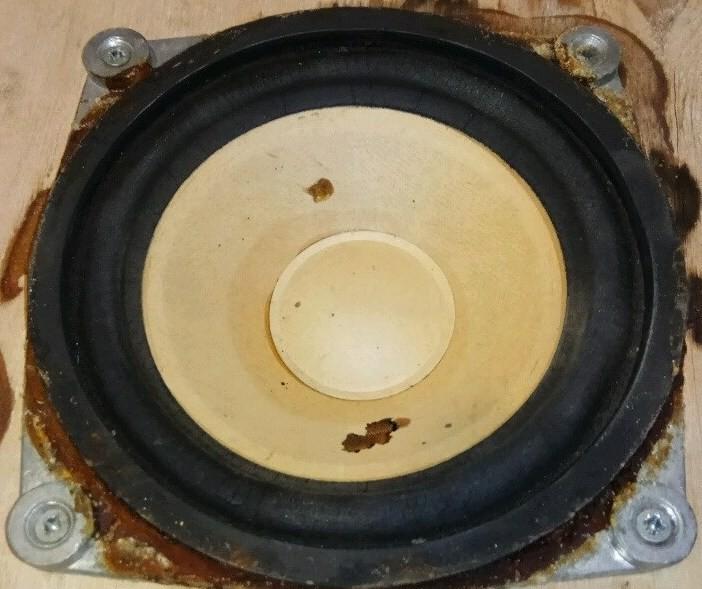

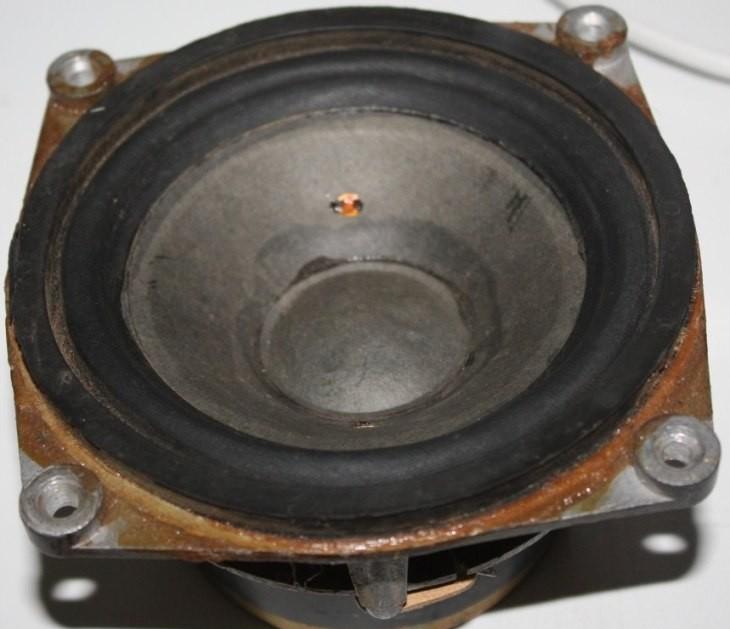

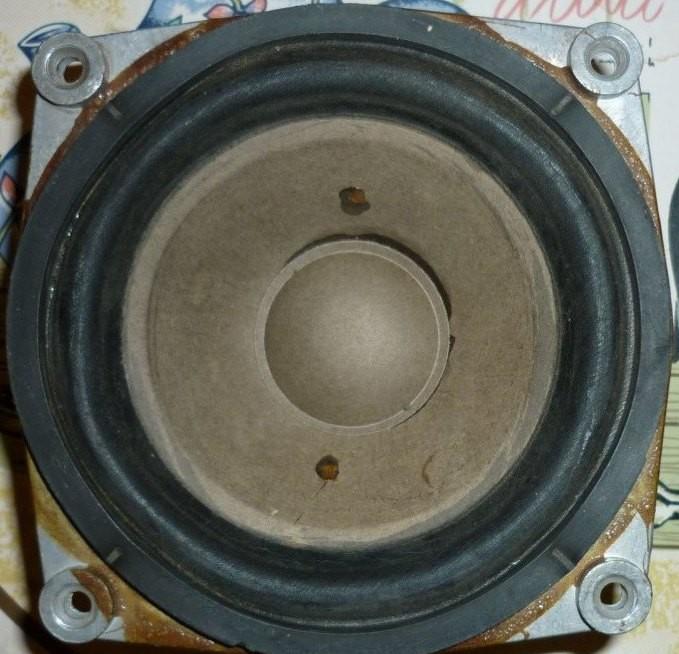

- диффузор конической формы из бумажной массы с пропиткой.
- колпачок сферической формы из бумажной массы с пропиткой.
- подвес тороидальной формы из прорезиненной ткани.
- центрирующая шайба из ткани с пропиткой.
