Sony XES-X1 — цифровой кроссовер Mobile ES для автозвука

Что такое Sony XES-X1?

Sony XES-X1 — это цифровой кроссовер с маркировкой на верхней крышке «X1 MOBILE ES DIGITAL CROSSOVER NETWORK». Он не читает диски и не усиливает звук: сигнал приходит цифровым, делится по полосам и уходит на внешние усилители. Считайте блок фильтрующим звеном между источником и усилением, а не самостоятельным источником сигнала.

XES-X1 относится к модульной системе Sony XES Mobile, где источник, обработка и усиление разнесены по отдельным блокам. На задней панели кроссовера видно разъём UNI LINK с двумя портами — XES-P1 и DISPLAY, — а также переключатель OUTPUT MODE. Это подтверждает, что блок проектировался как часть связки с центральным устройством XES-P1, а не как одиночная приставка.

Для коллекционера XES-X1 ценен именно специализацией. Устройство не пытается быть универсальным: его задача — активное деление полос с цифровым входом, и это определяет и достоинства, и сложность восстановления. По данным форума Autoradio Vintage, серия XES Mobile дебютировала в 1991 году и стала редким эпизодом в истории автозвука.

Внешний вид Sony XES-X1

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Серия XES Mobile ES и место XES-X1

XES-X1 принадлежит к серии Sony XES Mobile — редкой линейке, которую на форумах называют пионером модульного автомобильного hi-fi. По обсуждению на Autoradio Vintage, первый комплект Série 1 вышел в 1991 году и включал отдельные блоки P1, T1, C1, X1, M1 и M3. Каждый блок выполнял свою функцию, а не совмещал всё в одном корпусе.

В такой архитектуре XES-X1 отвечал за деление полос: он стоял между цифровым источником и усилителями и распределял сигнал по каналам. Модульность давала лучшую развязку узлов и гибкость инсталляции, но требовала полного комплекта оригинальных блоков и кабелей. Именно поэтому сохранившиеся системы ценятся выше отдельных устройств.

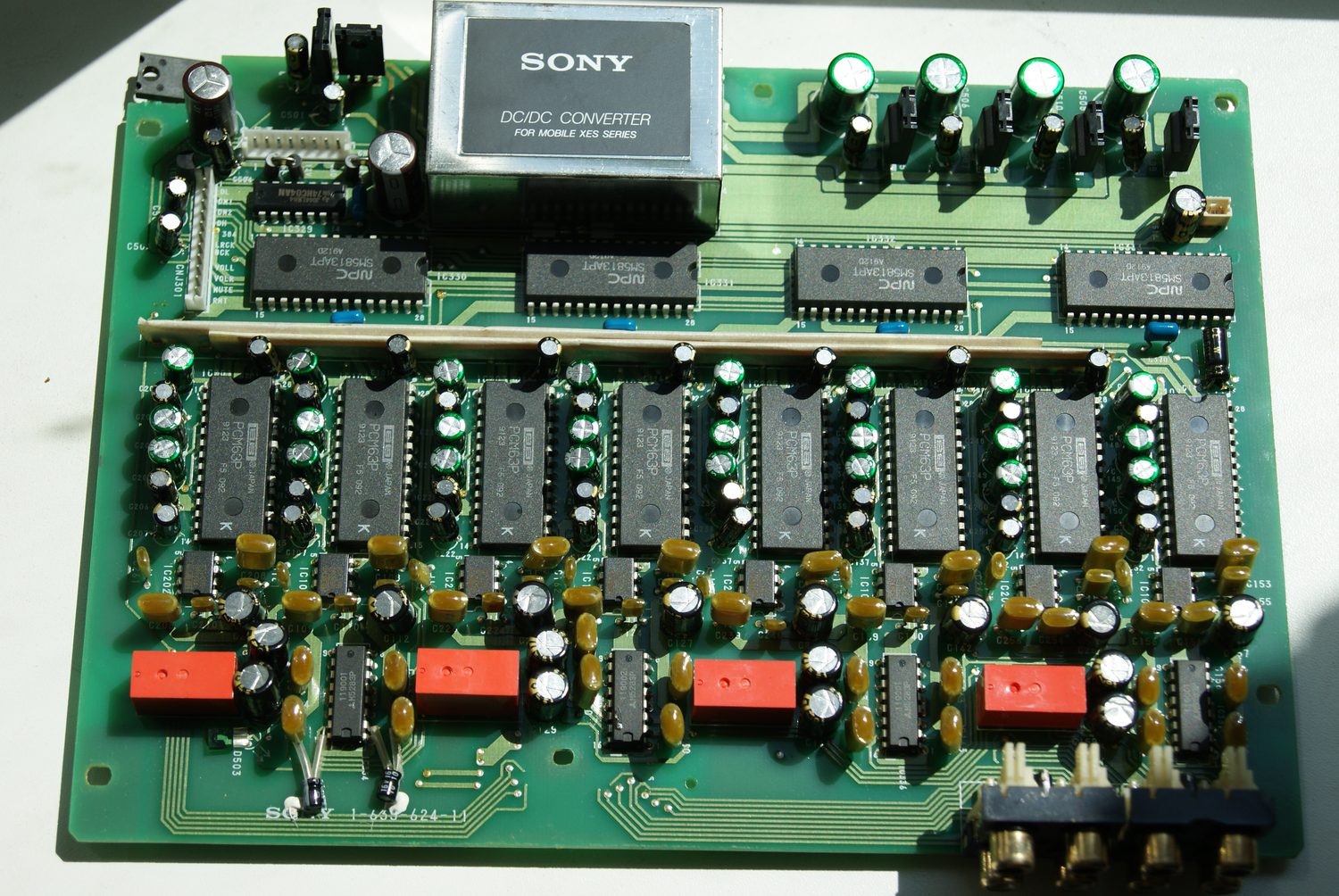

Косвенно возраст подтверждают дата-коды на плате. На микросхемах PCM63P читается маркировка 9123 — 23-я неделя 1991 года, что совпадает с датировкой серии. Точные годы выпуска XES-X1 в доступных источниках не указаны, поэтому мы опираемся на даты на компонентах и описание серии.

Ключевые характеристики Sony XES-X1

Характеристики Sony XES-X1 собраны из маркировки на корпусе и заводских надписей на плате, которые видны при разборке. Часть паспортных данных — диапазоны срезов, отношение сигнал/шум, габариты — в доступных источниках не раскрыта, поэтому мы приводим только подтверждённые значения. Ниже — сводка того, что важно при подборе и ремонте.

Таблица показывает главное: XES-X1 — это цифровой делитель с аналоговым выходом на полосы. Итоговое звучание зависит не только от него, но и от внешних усилителей, акустики и точности настройки системы. Без поканального усиления потенциал блока раскрывается лишь частично.

Как работает цифровой кроссовер XES-X1?

XES-X1 работает как активный цифровой кроссовер: сигнал остаётся в цифре до момента фильтрации и только затем преобразуется в аналог. Цифровой поток с входа DIGITAL проходит через фильтр NPC SM5813APT, после чего преобразуется ЦАП Burr-Brown PCM63P в аналоговые полосы. Такой порядок убирает потери и фазовые сдвиги, характерные для пассивных цепей после усилителя.

Деление задаётся режимом OUTPUT MODE. В положении 3WAY кроссовер отдаёт три полосы — LOW, MID и HIGH; в положении 4WAY к ним добавляется LOW MID и HIGH MID, то есть система делится на четыре полосы. Для каждой полосы нужен отдельный усилительный канал, а акустика подключается напрямую, без пассивных фильтров в колонках.

Громкость в XES-X1 регулирует не переменный резистор в привычном виде, а электронный аттенюатор M5283P (E-Vol). По данным проекта модернизации на блоге halin-dac, микросхема управляется напряжением примерно от 5,0 до 0,2 вольта и обеспечивает диапазон до −96 дБ. Это даёт плавную регулировку без механического износа.

Практический вывод прост: XES-X1 не «улучшает» звук сам по себе, а перераспределяет сигнал между каналами. Ошибки на этом этапе — неверные срезы или неправильный режим Output Mode — слышны на всей системе. Настраивайте кроссовер в комплексе с усилителями и акустикой.

Разъёмы и режимы: UNI LINK, DIGITAL, 3WAY/4WAY

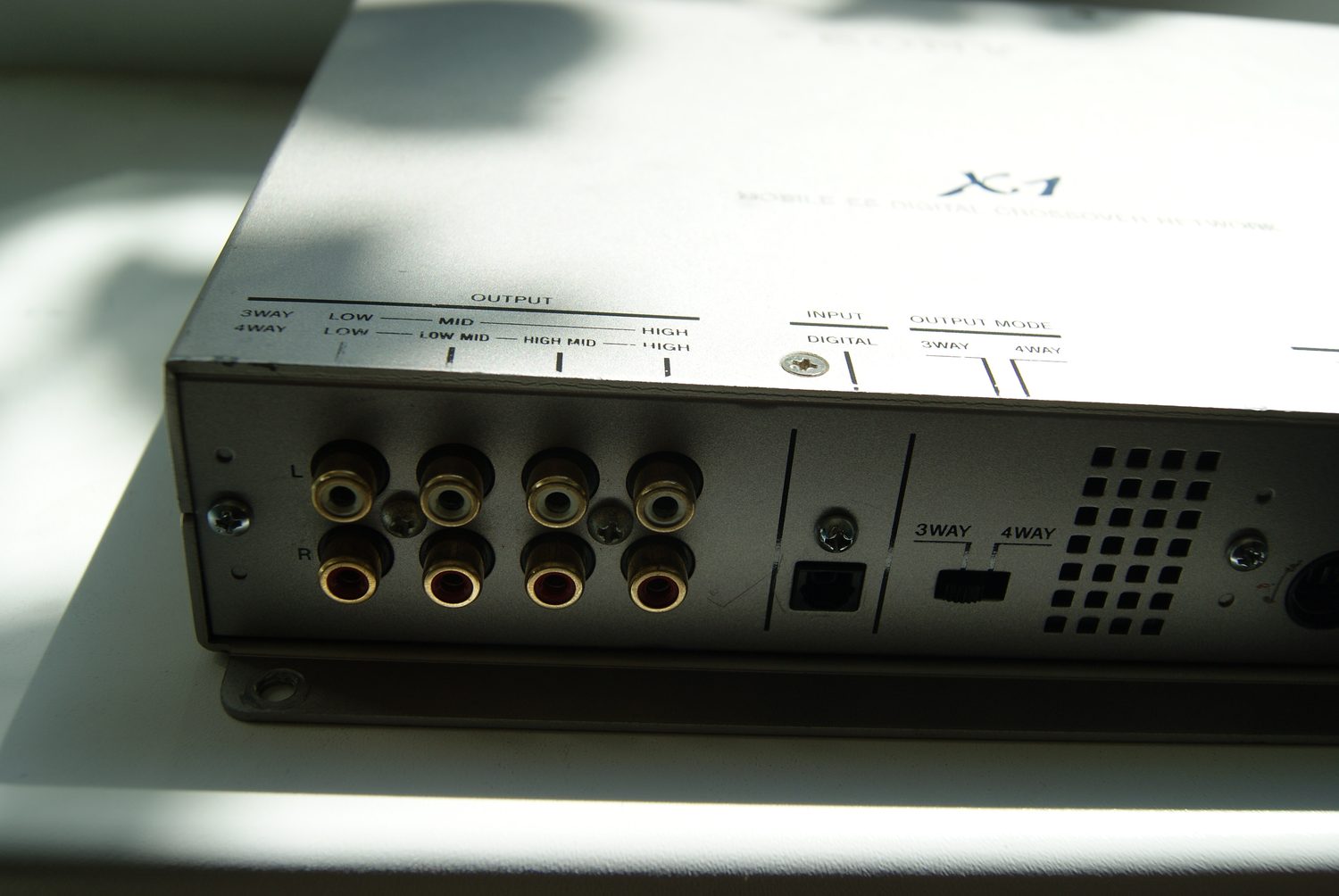

Задняя панель XES-X1 объясняет логику устройства лучше любого описания. Здесь есть цифровой вход DIGITAL, служебная шина UNI LINK с портами XES-P1 и DISPLAY, переключатель OUTPUT MODE и ряды позолоченных RCA-выходов. Такая компоновка рассчитана на стационарную установку, обычно в багажнике автомобиля.

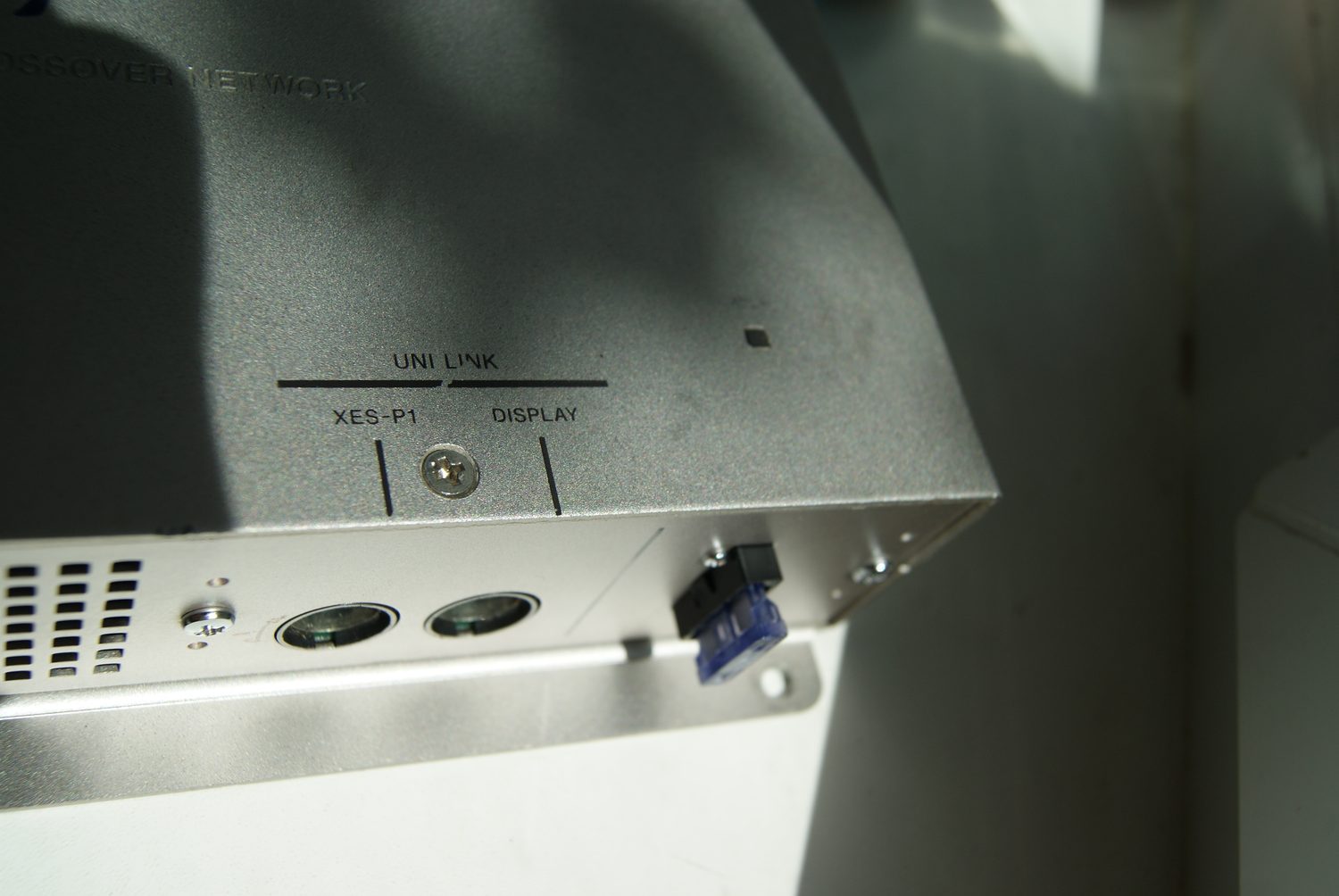

Порты UNI LINK связывают кроссовер с центральным блоком Sony XES-P1 и выносным дисплеем. Это значит, что управление и индикация в штатной системе вынесены на отдельные компоненты, а XES-X1 остаётся скрытым звеном тракта. Формат и распиновку кабелей UNI LINK стоит проверять по оригинальной документации.

• INPUT DIGITAL — цифровой вход сигнала от источника или XES-P1.
• UNI LINK XES-P1 — связь с центральным блоком серии.
• UNI LINK DISPLAY — подключение выносного дисплея.
• OUTPUT MODE 3WAY / 4WAY — выбор числа полос деления.
• RCA-выходы — позолоченные разъёмы полос LOW / MID / HIGH (и LOW MID / HIGH MID в режиме 4WAY).
• Разъём питания — подключение бортовой сети 12 В.

Позолоченные RCA снижают окисление контактов при многократных переключениях — это важно для устройства, которое пережило десятилетия эксплуатации. Перед покупкой проверьте, что все выходные разъёмы на месте и не имеют следов коррозии. Аксессуары и кабели UNI LINK к XES-X1 давно не выпускаются.

Цифро-аналоговый тракт: PCM63P, SM5813 и M5283P

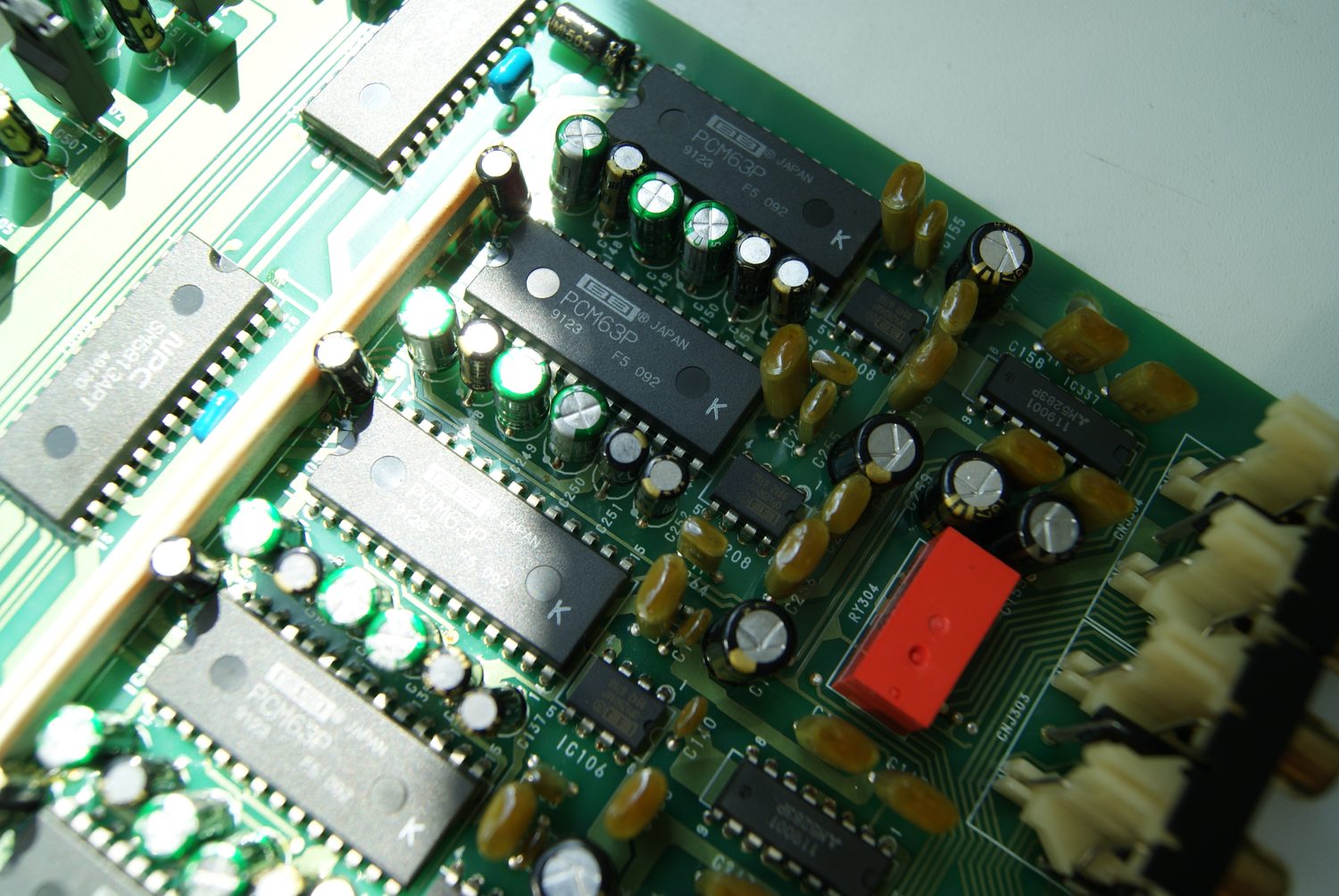

Цифро-аналоговый тракт XES-X1 собран на дискретных компонентах высокого класса. На плате отчётливо виден ряд микросхем Burr-Brown PCM63P — 20-разрядных ЦАП в DIP-корпусе; в нашем разборе их шесть. Каждая обслуживает свою полосу, а вместе они превращают цифровой поток в набор аналоговых выходов.

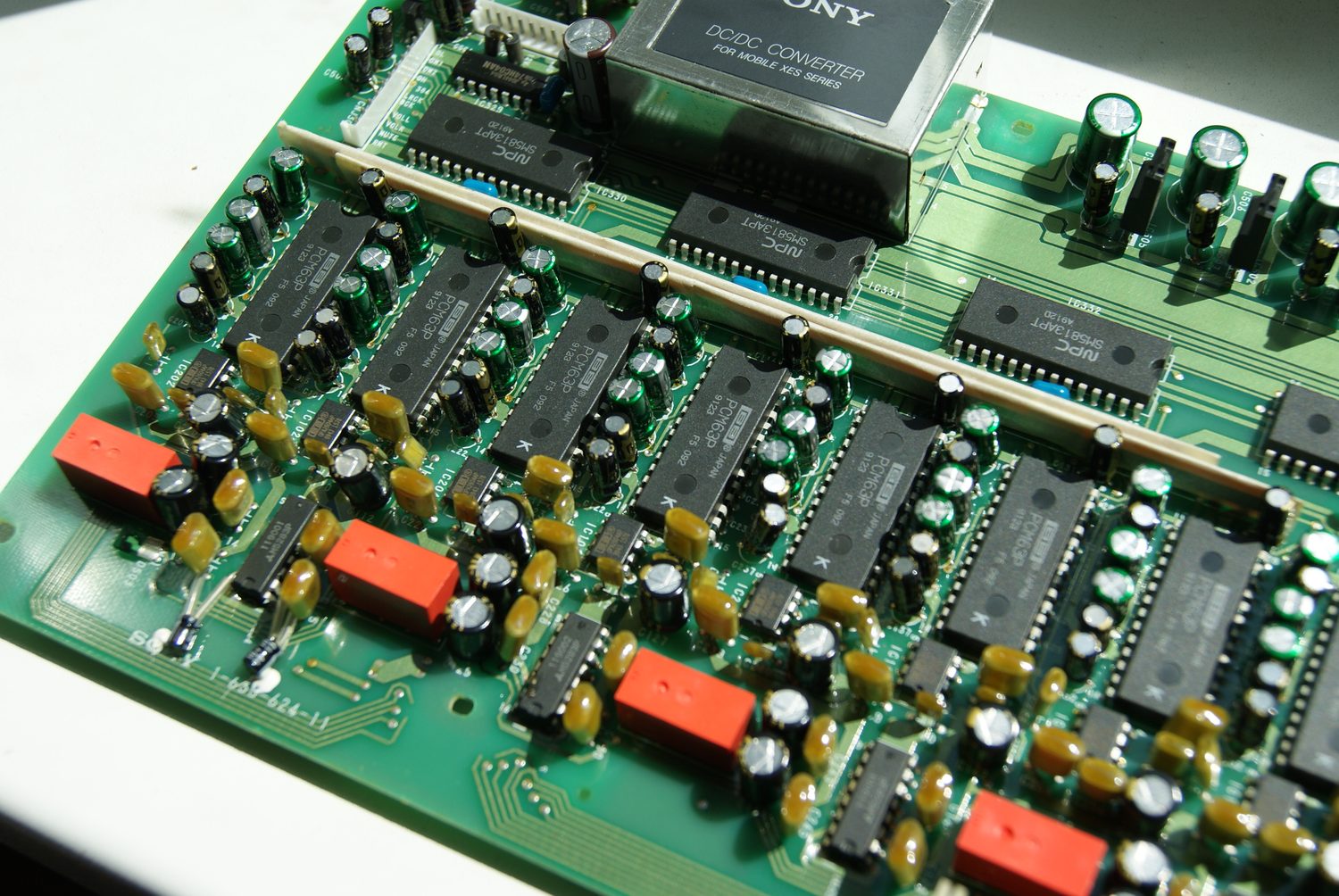

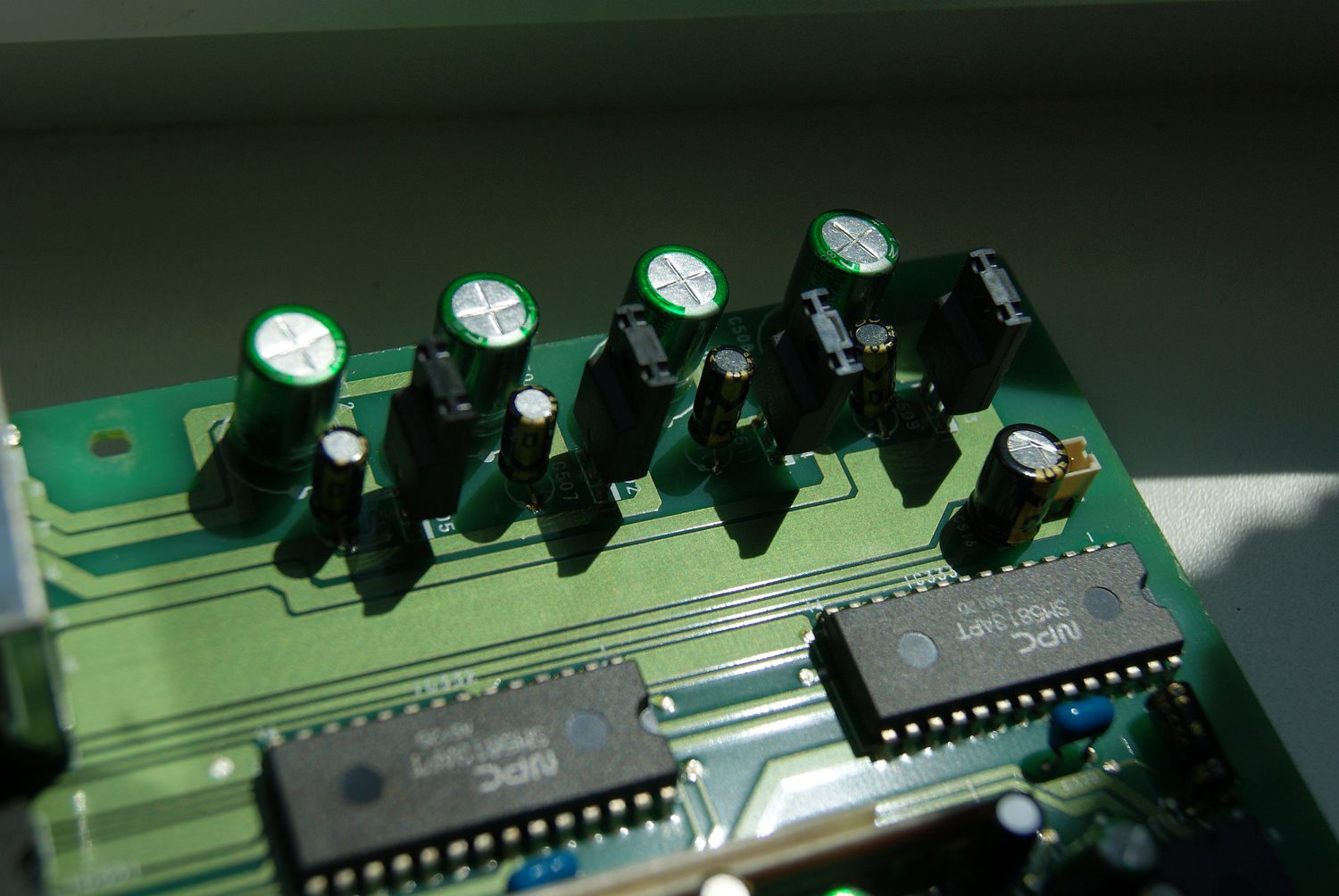

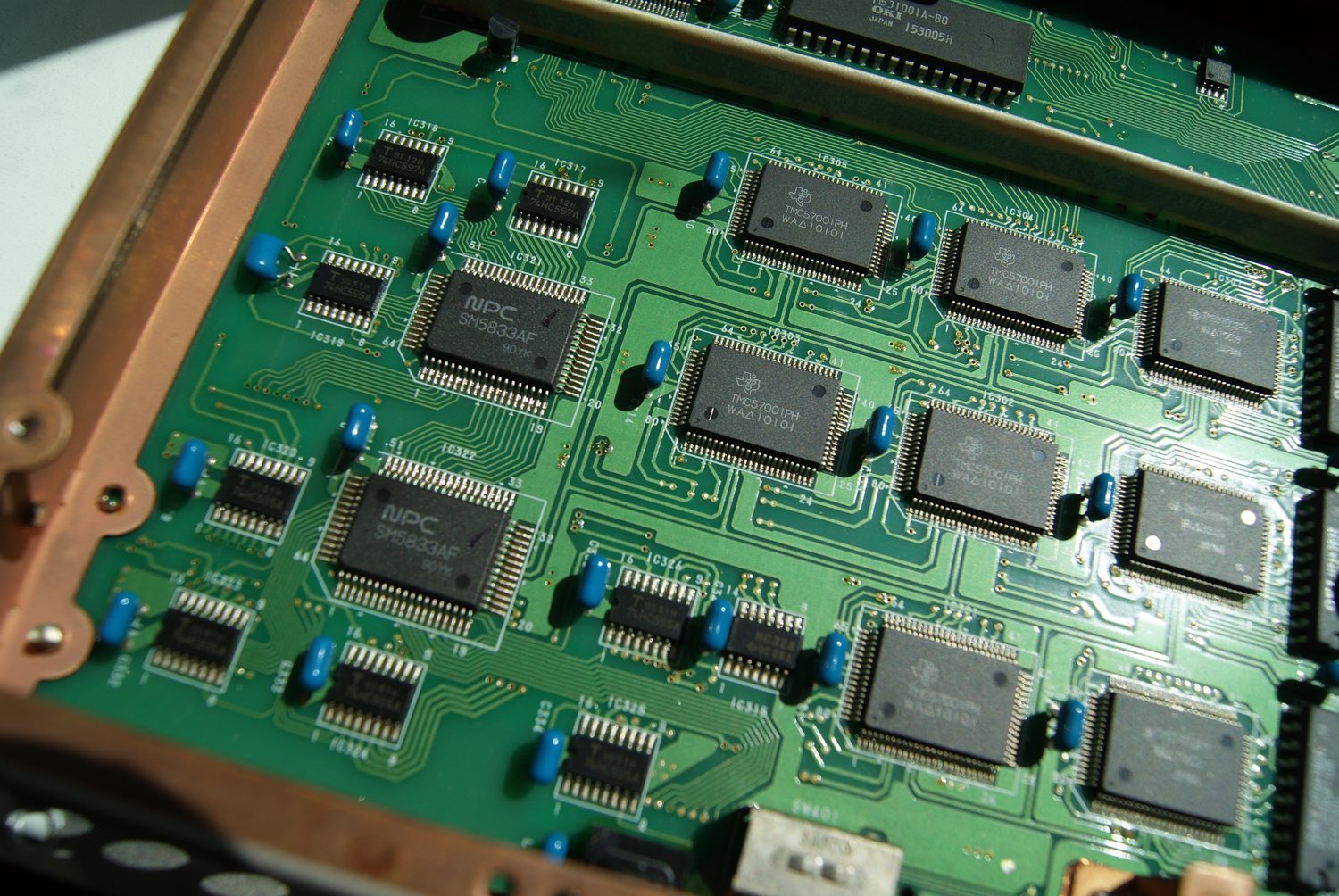

Перед ЦАП стоит цифровой фильтр NPC SM5813APT, отвечающий за передискретизацию и формирование сигнала. Рядом на плате различимы микросхемы NPC SM5833AF и регистры 74HC595A, а также операционные усилители JRC. Именно эта связка задаёт характер звучания и запас по перегрузке.

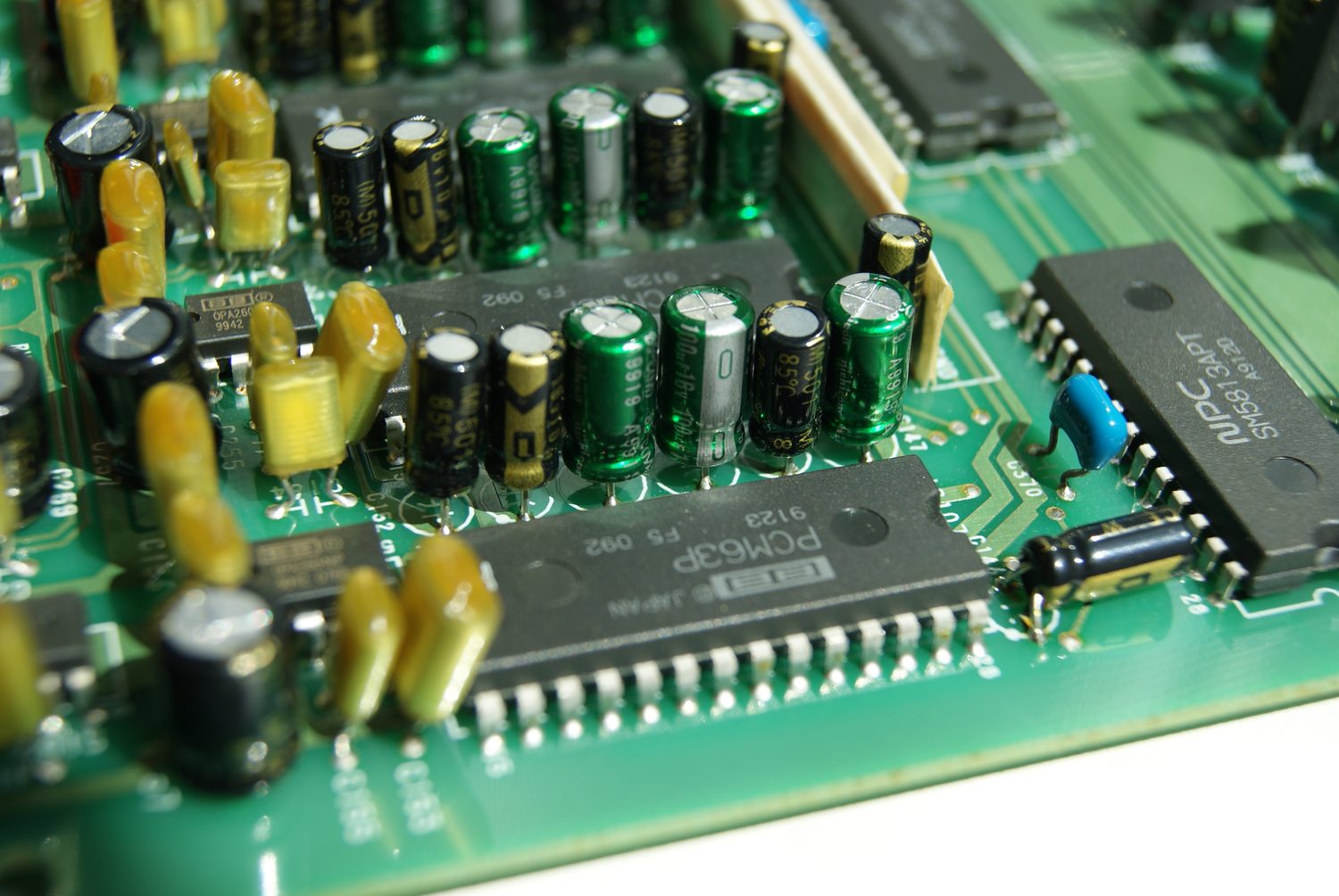

Аналоговую обвязку образуют плёночные конденсаторы WIMA и электролиты, а громкость регулирует упомянутый M5283P. По данным проекта на блоге halin-dac, при штатной работе цифровой поток шёл на фильтр SM5813 и далее в разрешении 20 бит на ЦАП PCM63. Состояние этих конденсаторов напрямую влияет на шум и прозрачность.

Плата ЦАП Sony XES-X1

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Платы XES-X1 и внутреннее устройство

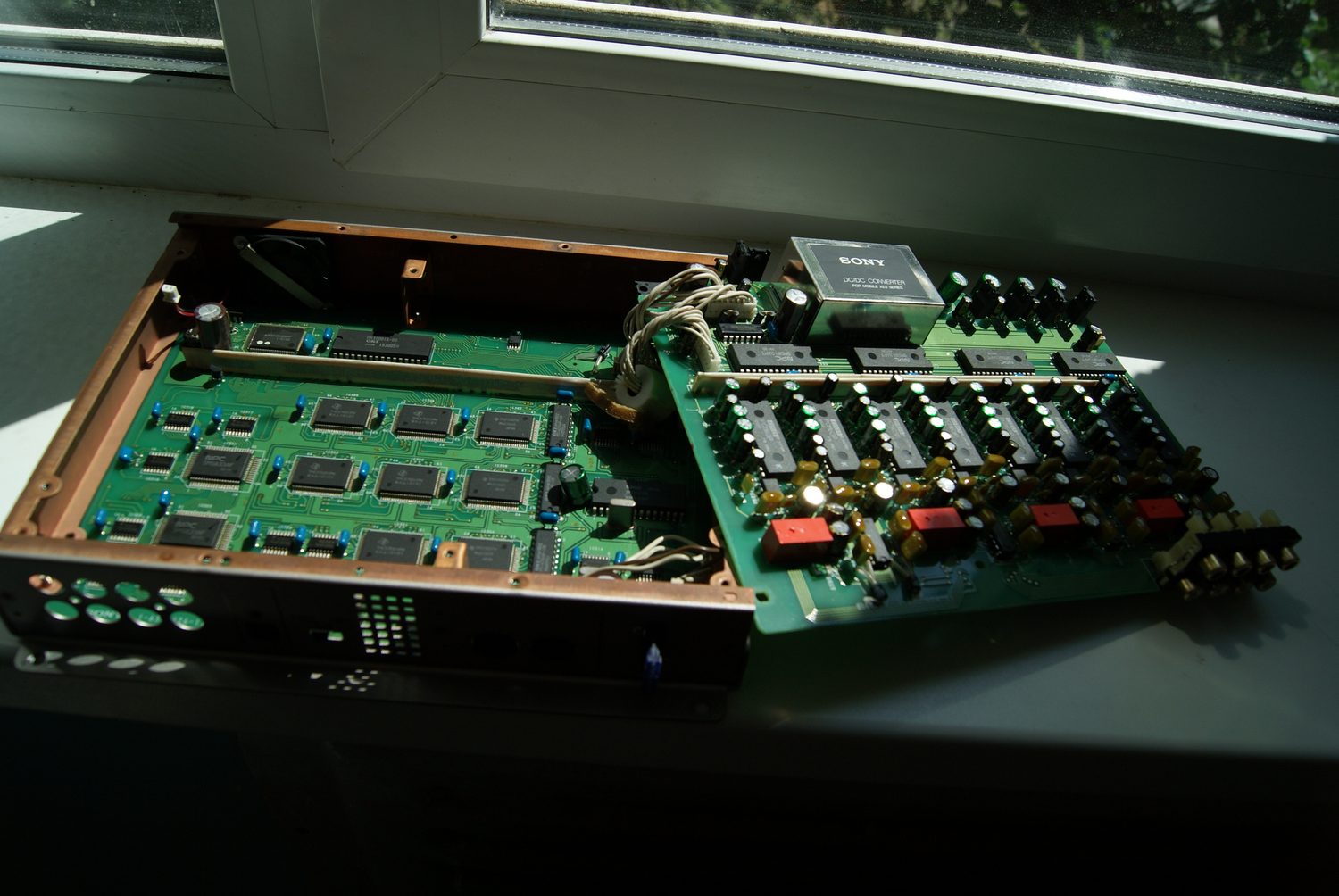

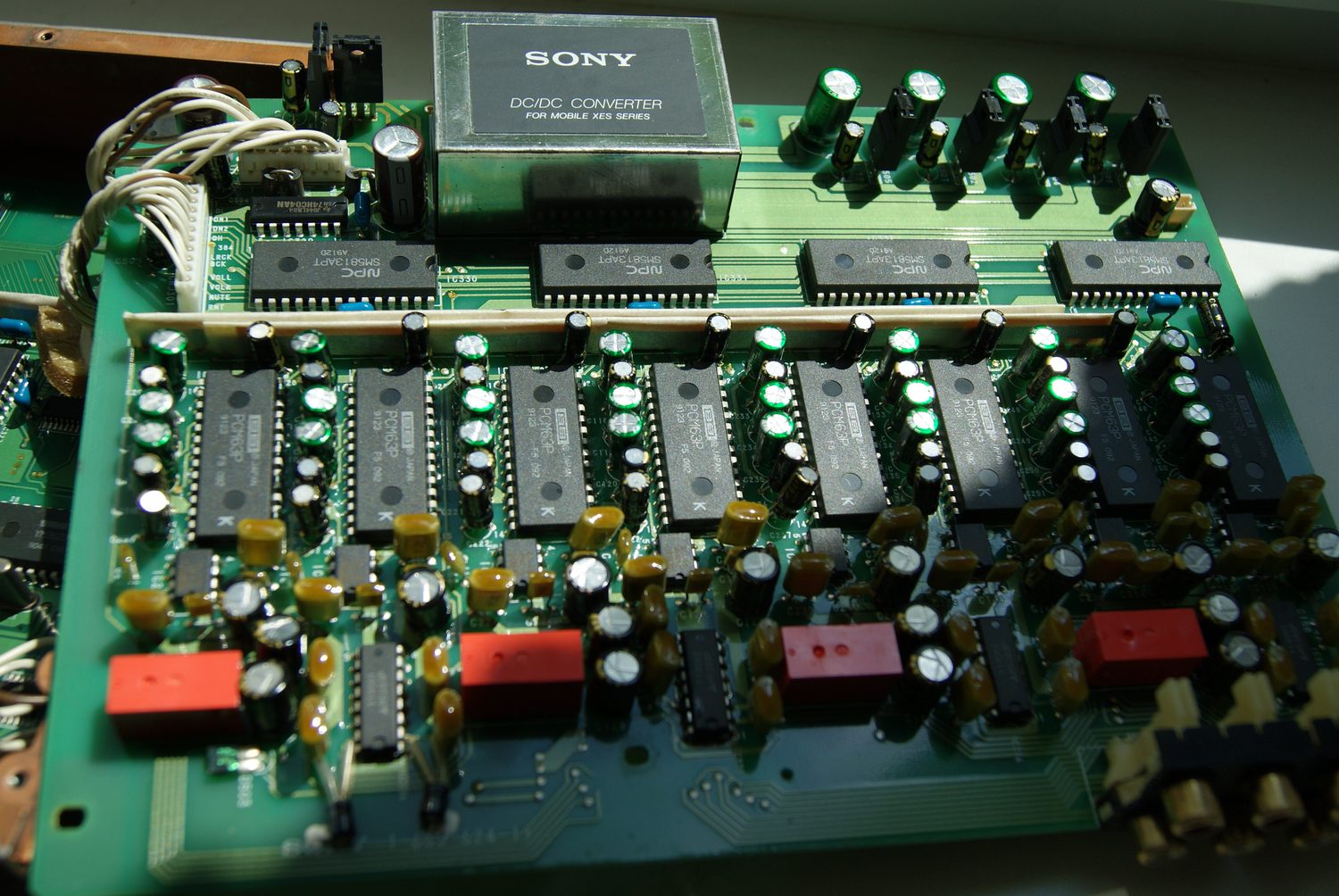

Внутри XES-X1 стоит несколько плат, а ключевые узлы прикрыты латунными экранами-шинами по краям. На аналоговой плате выделяется экранированный модуль Sony DC/DC CONVERTER FOR MOBILE XES SERIES — он формирует внутренние напряжения питания. Такая развязка уменьшает влияние помех от бортовой сети на аналоговый тракт.

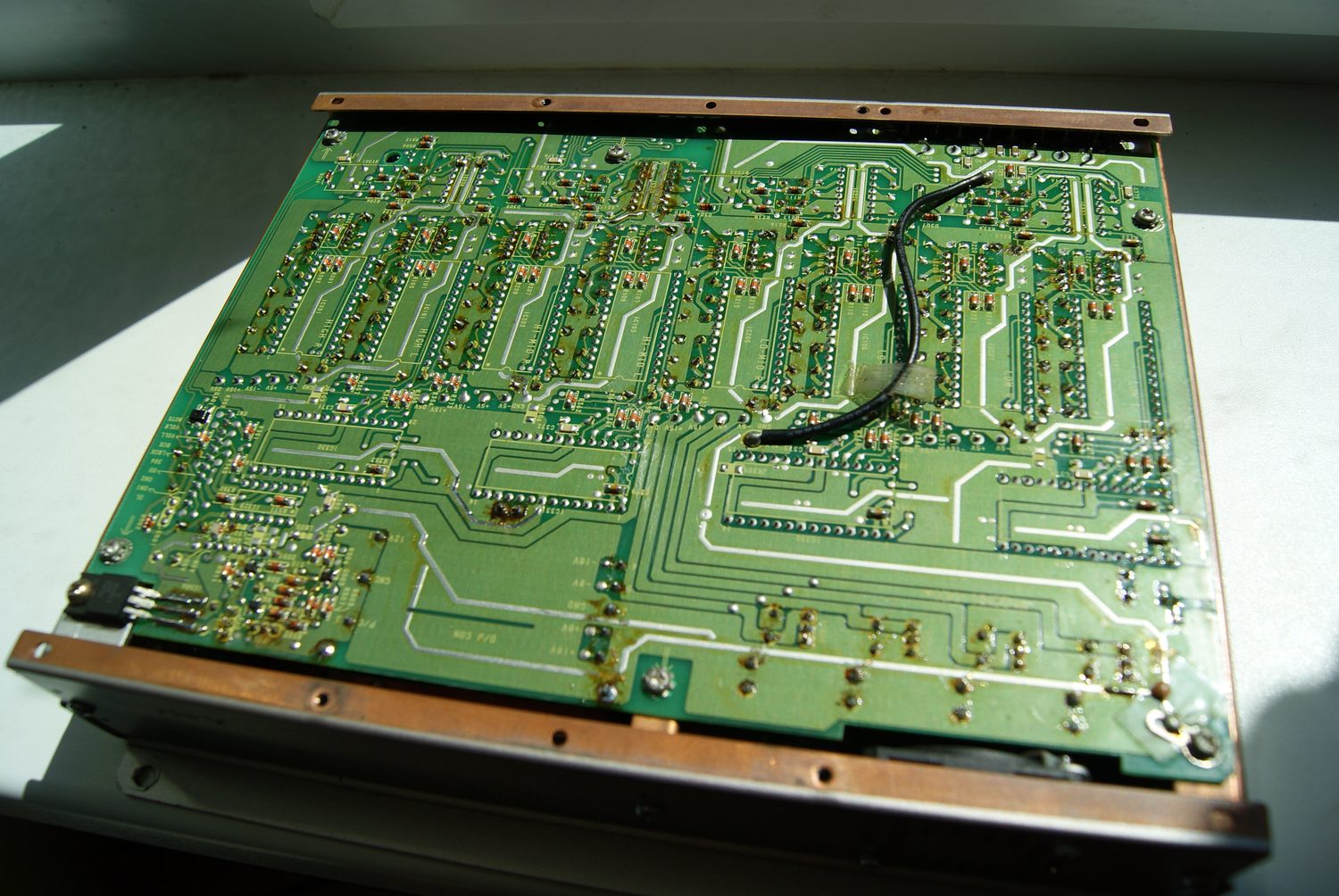

Платы соединяются шлейфами и разъёмами, поэтому при ремонте важно фиксировать их положение. На монтажной стороне видны пропайки и экранирующие шины, а на компонентной — регистры 74HC595A, ЦАП и аналоговая обвязка. Плотная компоновка требует аккуратности при пайке: часть деталей вплотную к экранам.

Платы Sony XES-X1 в разборе

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Чем XES-X1 отличается от пассивного кроссовера?

XES-X1 — это активный кроссовер, который делит сигнал до усилителей, тогда как пассивный делитель стоит после усиления, внутри акустики. Активное деление убирает потери на катушках и конденсаторах и позволяет подобрать срез под конкретный динамик. Именно поэтому блок требовал отдельного усилительного канала на каждую полосу.

В связке серии XES-X1 не заменял источник: им был блок XES-P1, с которым кроссовер соединялся по UNI LINK. Такое разделение ролей — источник, обработка, усиление — и есть суть модульного подхода Sony той эпохи. Сравнивать XES-X1 с современным DSP корректно не по функциям, а по месту в тракте: это цифровой делитель, а не процессор с эквалайзером.

Как ремонтировать и модернизировать XES-X1?

В нашей практике восстановление XES-X1 начинается с питания и механики, а не с микросхем. По данным проекта на блоге halin-dac, у реального экземпляра сильно шумел вентилятор, залипло реле ВЧ-канала и потребовалась замена всех разделительных конденсаторов. Реле и вентилятор заменили на новые, а часть деталей положили лежа, чтобы они не касались соседних плат.

Плата XES-X1 питается от бортовой сети 12 В через встроенный модуль Sony DC/DC, который формирует внутренние напряжения. В том же проекте после доработки ток потребления составил 1,61 А в автономном режиме и 1,93 А с внешним блоком управления при 12,4 В. Эти цифры полезны для оценки нагрузки и подбора предохранителя.

Модернизацию обычно ведут по двум направлениям: замена высохших конденсаторов и улучшение цифрового входа. В упомянутом проекте владелец встроил модуль miniDSP nanoDIGI, удалил лишние узлы и заменил обвязку, сохранив штатные ЦАП PCM63. Это показывает, что даже спустя десятилетия XES-X1 остаётся ремонтопригодной и востребованной платформой.

На что смотреть при покупке винтажного XES-X1?

XES-X1 редко продаётся отдельно: чаще его находят в составе комплекта Sony XES Mobile. По данным форума Autoradio Vintage, собрать полный набор блоков и оригинальных кабелей очень сложно, поэтому комплектность — первый критерий цены. Один кроссовер без XES-P1 и дисплея раскрывает лишь часть возможностей.

• Комплектность — наличие XES-P1, дисплея и кабелей UNI LINK.
• Состояние RCA — отсутствие коррозии и окисления на позолоченных разъёмах.
• Конденсаторы — следы высыхания, вздутия и замены на плате.
• Механика — работа переключателя OUTPUT MODE и целостность корпуса.
• Ремонтопригодность — наличие сервисной схемы и следы неквалифицированной пайки.

Проверяйте работоспособность устройства до покупки, если есть возможность. Восстановление по оригинальной документации описано в наших материалах про обзоры винтажной автоаудиотехники, а диагностику и ремонт выполняем в рамках услуги ремонт и настройка аудиотехники. Для завершённой системы подойдут и современные усилители из нашего каталога AudioBerry.
