Sony XES-P1: цифровой центральный блок Mobile ES

Что такое Sony XES-P1?

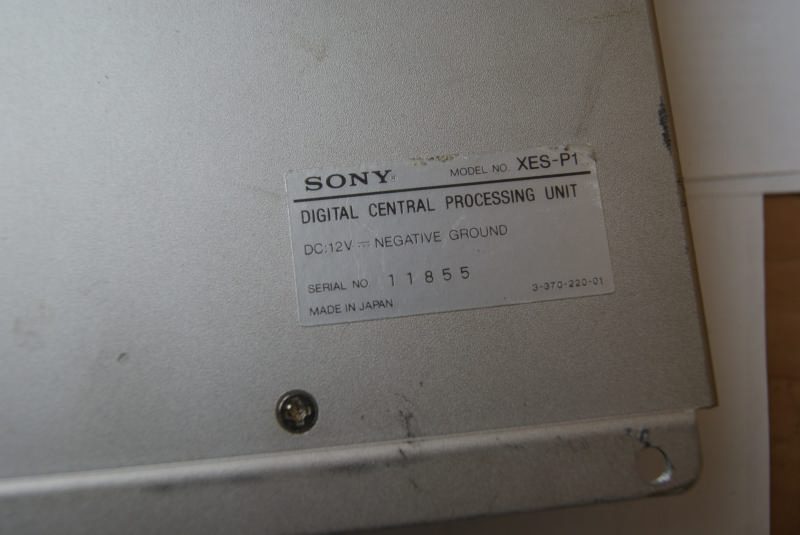

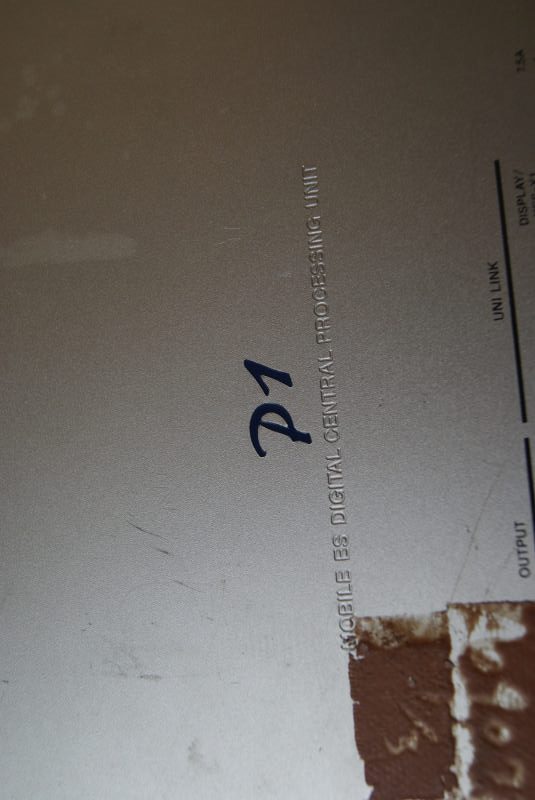

Sony XES-P1 — это цифровой центральный блок автомобильной системы Sony Mobile ES, которую также называют XES. На верхней крышке аппарата нанесена надпись Mobile ES Digital Central Processing Unit, а на заводском шильдике указаны модель XES-P1, питание DC:12V negative ground, номер 11855 и отметка Made in Japan. По данным форума Autoradio-Vintage, первая серия XES Mobile вышла в 1991 году, поэтому P1 — один из ранних компонентов линейки. Это не источник звука с диском, а управляющий и обрабатывающий центр системы.

Sony XES-P1 ценится у коллекционеров как редкий компонент эпохи, когда премиальный автозвук собирали из отдельных блоков. В обсуждении на форуме Bluesmobil владелец описывает полный набор с основным блоком P1, модулем дисплея, проводным джойстиком, тюнером T1, чейнджером C1 и многоканальным блоком X1. Именно поэтому аппарат раскрывается только в правильно собранной экосистеме: без совместимых модулей и кабелей шины он остаётся набором плат.

Корпус и шильдики Sony XES-P1

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Ключевые характеристики XES-P1

Характеристики Sony XES-P1 ниже сведены по шильдику, сервисному мануалу и нашей разборке. Паспортные значения частот и отношения сигнал/шум Sony в открытых документах не приводит, поэтому таблица содержит только подтверждённые данные: тип, входы и выходы, элементную базу и питание. Дополнительно в неё добавлены сервисные обозначения плат и микросхем, которые видны на фотографиях.

Таблица показывает главное: Sony XES-P1 — это центральный узел системы, а не источник сигнала. Он не читает диски, а маршрутизирует и преобразует потоки от подключённых блоков серии XES. Отсюда и требования к комплектности: без дисплея, джойстика и внешних модулей большая часть функций аппарата остаётся недоступной.

Модульная система Mobile ES: P1, T1, C1 и X1

Модульная система Sony XES строилась из специализированных блоков, и Sony XES-P1 занимал в ней место центрального процессора. По описанию комплекта на форуме Bluesmobil, вместе с P1 работали тюнер T1, чейнджер C1 без магазина и многоканальный блок X1, внутри которого установлены восемь ЦАП PCM63. Именно P1 связывает эти узлы, а не заменяет их. Собирать систему приходится поэтапно и только из совместимых элементов.

Для владельца модульность означает высокие требования к комплектности. Оригинальные кабели шины UNI LINK, выносной дисплей и пульт настройки встречаются отдельно редко, а без них система теряет управление. В нашей практике работоспособный XES-P1 не раз простаивал из-за отсутствия одного шлейфа или джойстика. Поэтому полный набор ценят заметно выше, чем отдельный блок.

По масштабу замысла серия опережала массовый автозвук начала 1990-х. Раздельные блоки снижали взаимные помехи и позволяли размещать электронику вне салона, а цифровая передача между узлами уменьшала потери сигнала. Сегодня такой подход считается классикой инсталляционного hi-fi, а не устаревшей экзотикой.

Входы, выходы и шина UNI LINK

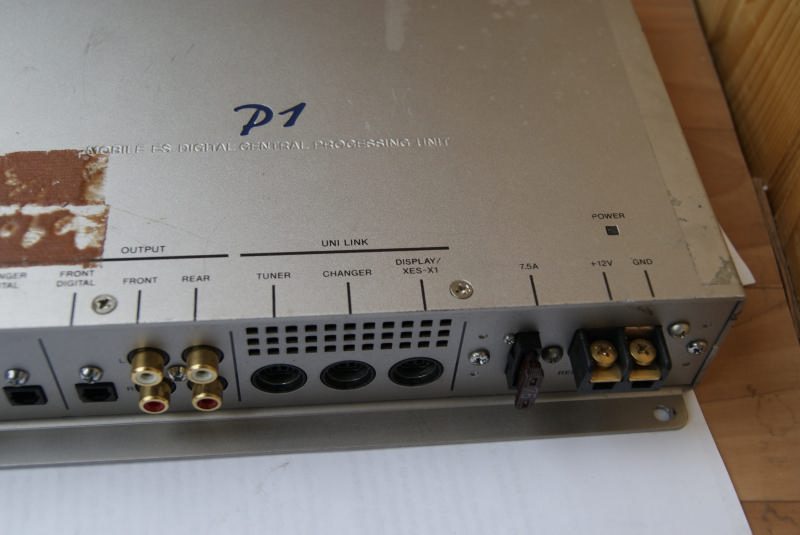

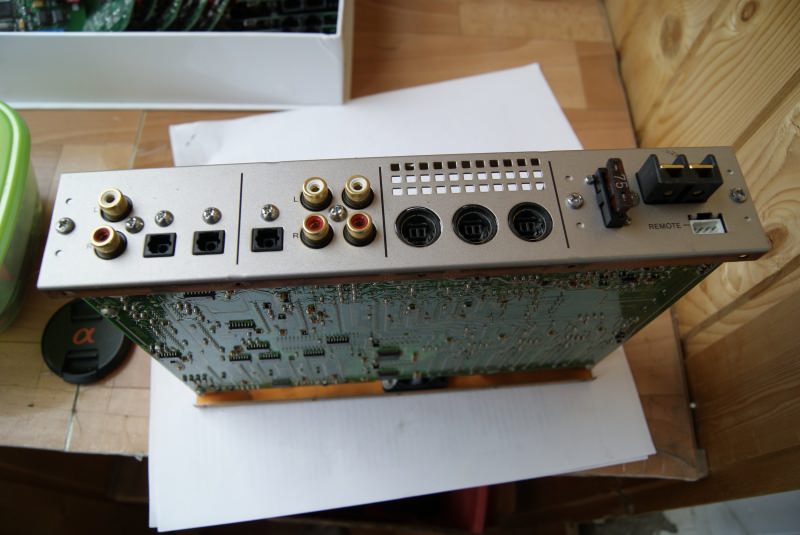

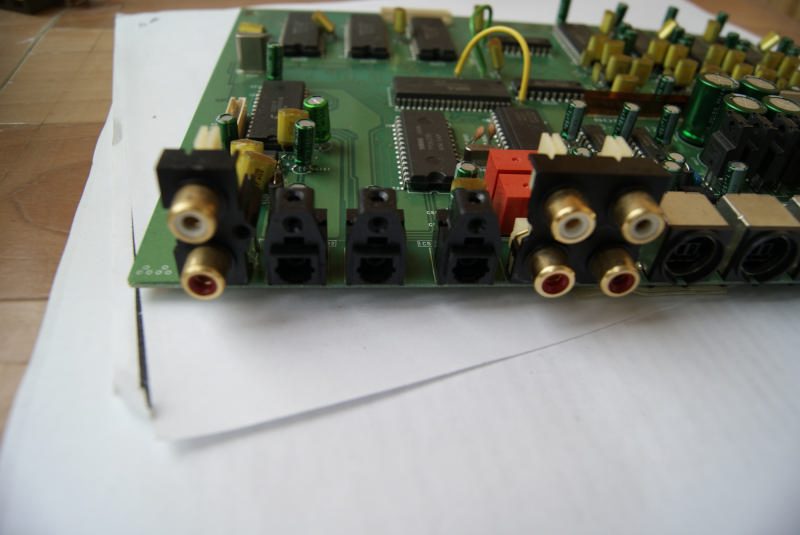

Входы и выходы Sony XES-P1 выведены на заднюю панель и подписаны по группам. Аналоговый TUNER/AUX принимает тюльпаны RCA, цифровые CHANGER DIGITAL и DIGITAL рассчитаны на оптические линии, а выходы FRONT и REAR отдают сигнал на внешние усилители. Отдельный разъём FRONT DIGITAL передаёт поток дальше в цифровом виде.

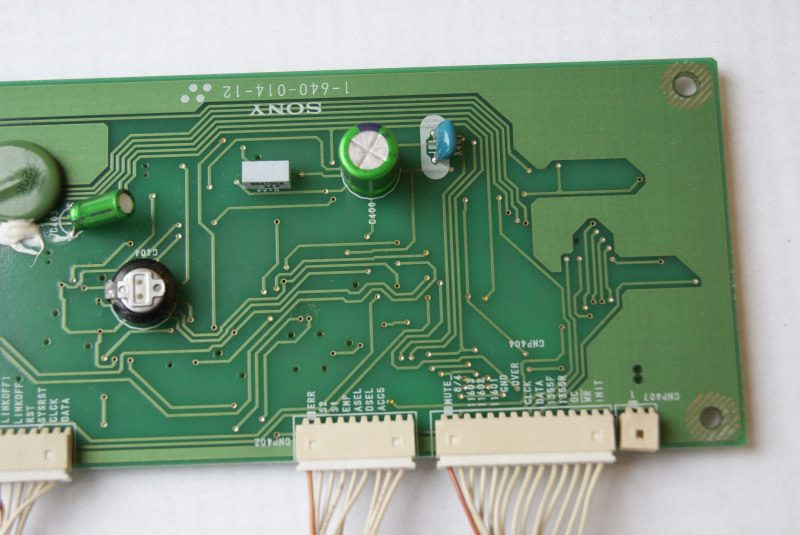

Шина UNI LINK отвечает за управление внешними модулями. На панели для неё предусмотрены три группы разъёмов: TUNER, CHANGER и DISPLAY/XES-X1. По этой шине идут сигналы данных, синхронизации и сброса, поэтому разрыв любого из кабелей нарушает работу всей системы. Проверяйте контакты до того, как разбирать платы.

Питание подводится к отдельным клеммам с маркировкой +12V, GND и предохранителем на 7.5 A, а служебный разъём REMOTE принимает сигналы включения и управления. Такая разводка характерна для скрытой установки: силовые и сигнальные линии разнесены. Начинайте монтаж с питания и только затем подключайте цифровую часть.

Как устроен цифровой тракт и ЦАП PCM58?

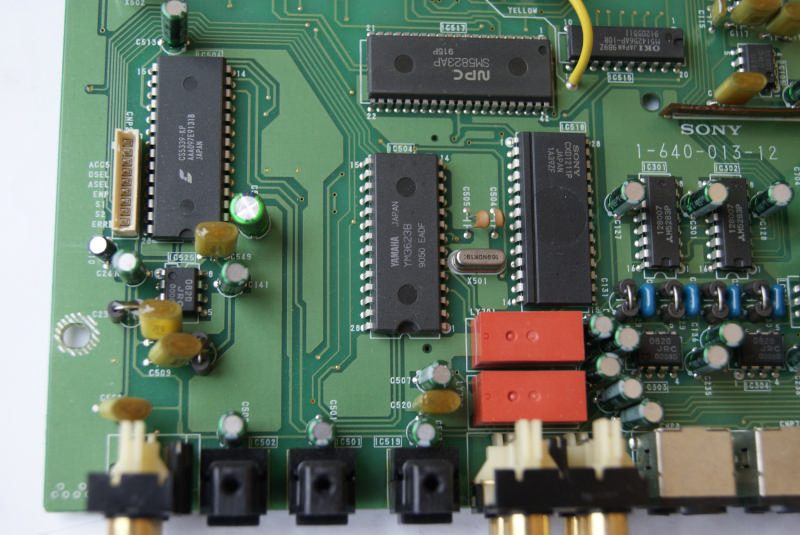

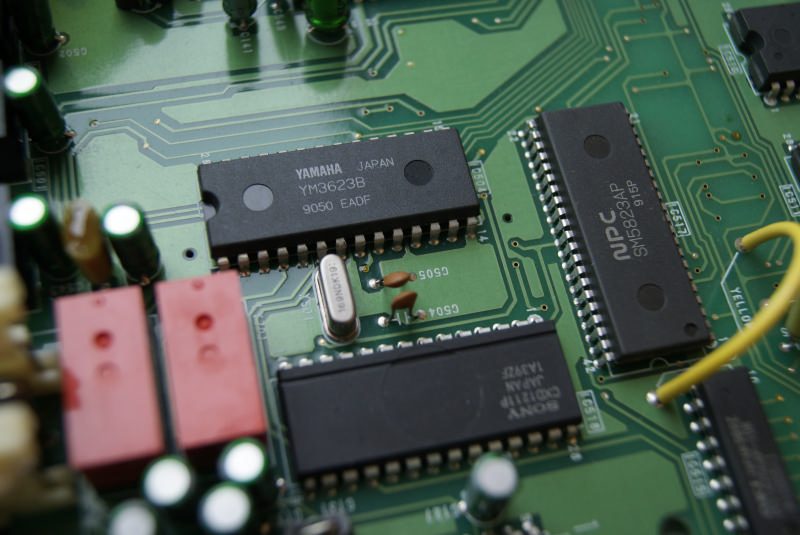

Цифровой тракт Sony XES-P1 начинается с входного приёмника и заканчивается четырьмя ЦАП. Цифровой поток принимает Yamaha YM3623B, фильтрацией занимается NPC SM5824AP, а аналоговую часть формируют четыре PCM58P Burr-Brown. Такая схема объясняет, почему аппарат относили к аудиофильскому уровню даже среди премиальных магнитол начала 1990-х.

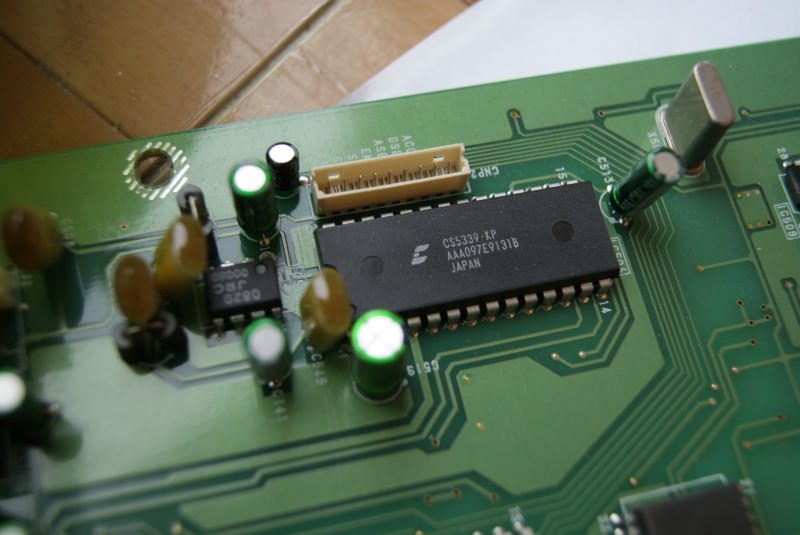

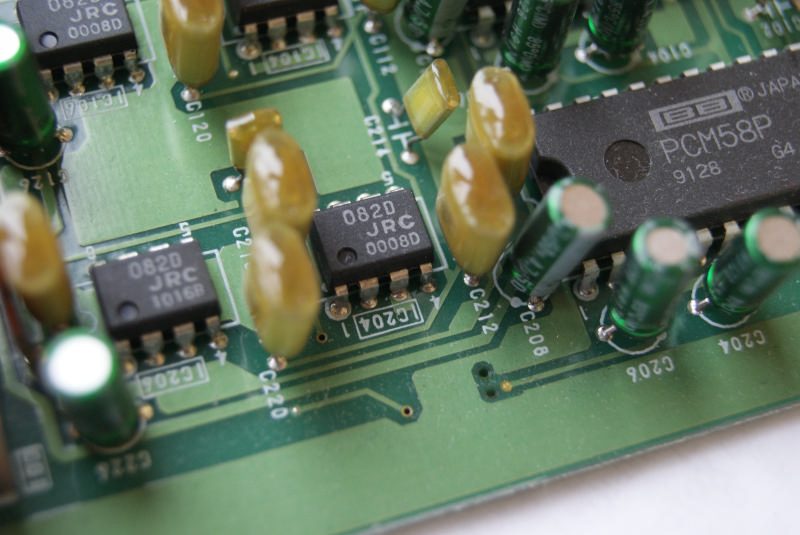

Маркировка на плате читается отчётливо: микросхемы подписаны BB JAPAN PCM58P с кодом 9128, рядом стоят операционные усилители JRC 0820D. За оцифровку аналогового входа TUNER/AUX отвечает узел A/D CONVERTER блок-схемы, а на плате мы нашли микросхему Crystal CS5339-KP. Именно эти узлы определяют шумовую полку и прозрачность тракта.

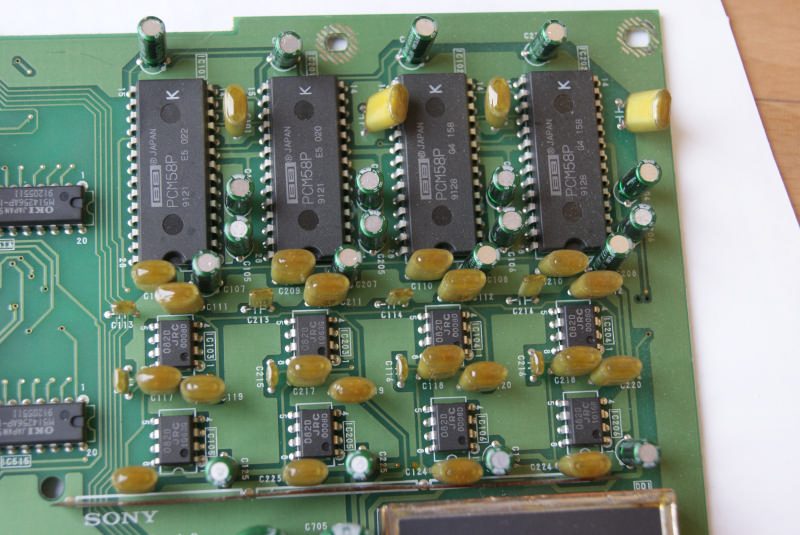

Фотографии подтверждают четыре ЦАП PCM58P, о которых писал продавец комплекта на Bluesmobil. Цифровая обработка построена на трёх корпусах Sony CXD1160AP и фильтре SM5824AP, а отдельные узлы синхронизируются кварцами. Для сервиса это важно: микросхемы давно сняты с производства, и их ищут донорами.

ЦАП и цифровая часть XES-P1

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Платы MAIN, CONTROL и DISPLAY

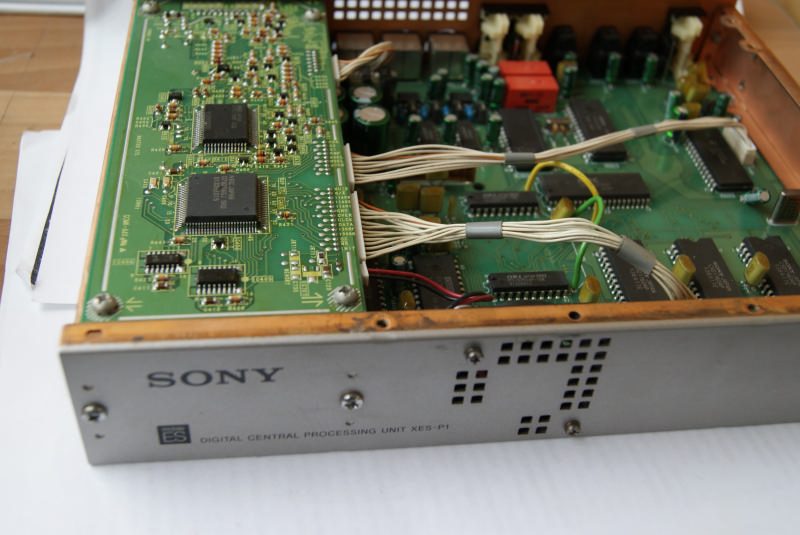

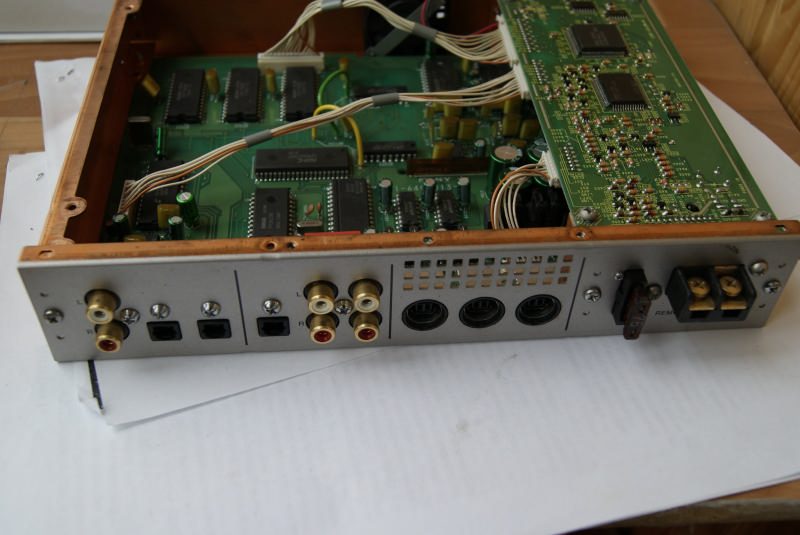

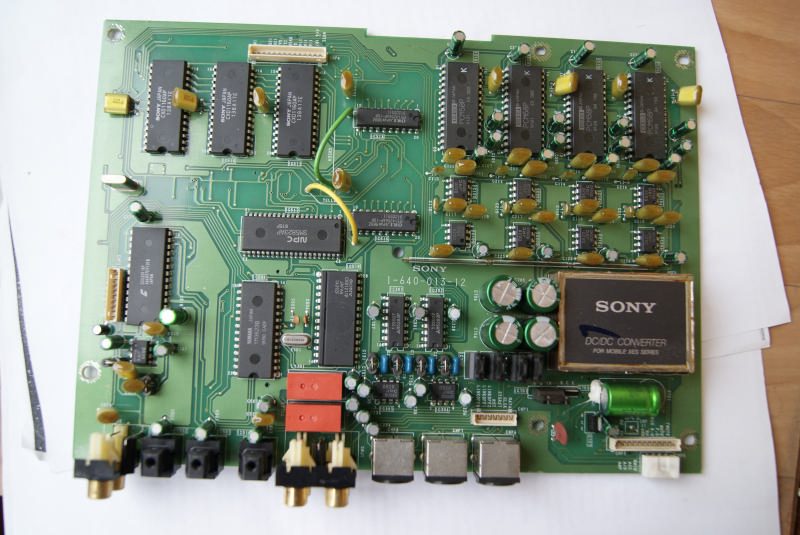

Платы Sony XES-P1 разделены по функциям, что упрощает диагностику. В сервисном мануале перечислены MAIN BOARD, CONTROL BOARD, POWER TERMINAL BOARD и FUSE HOLDER BOARD в скрытом блоке, а также DISPLAY BOARD, RESET BOARD и DIMMER BOARD в дисплее. Основная плата имеет номер 1-640-013-12, плата управления — 1-640-014-12. Такая маркировка помогает искать донора по фотографиям.

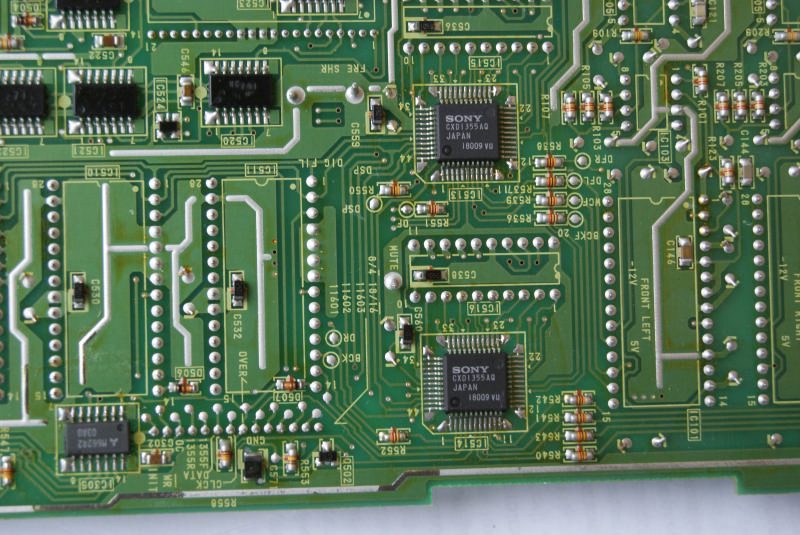

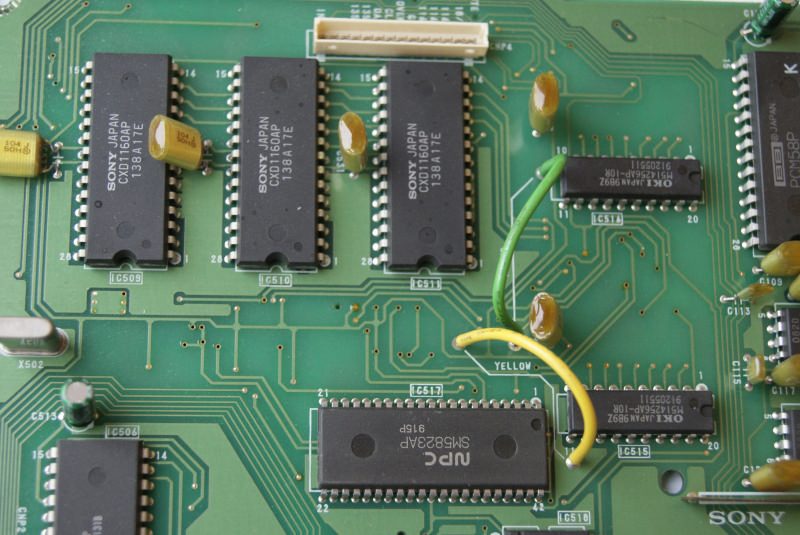

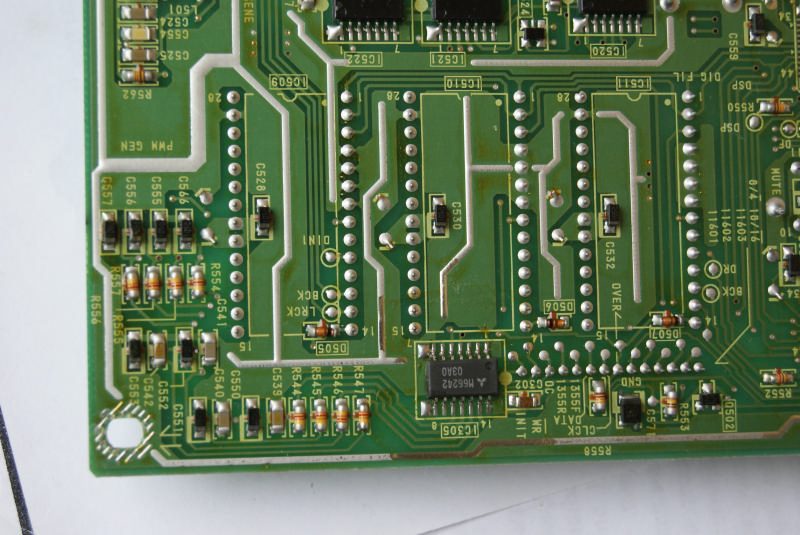

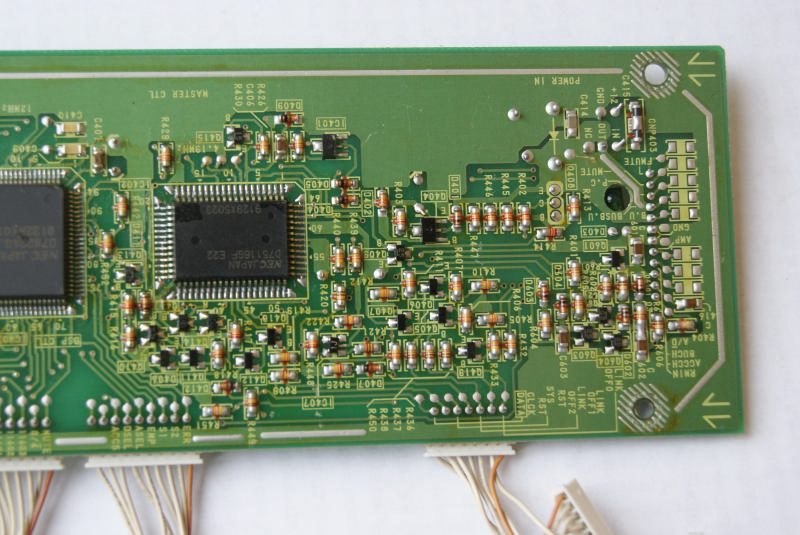

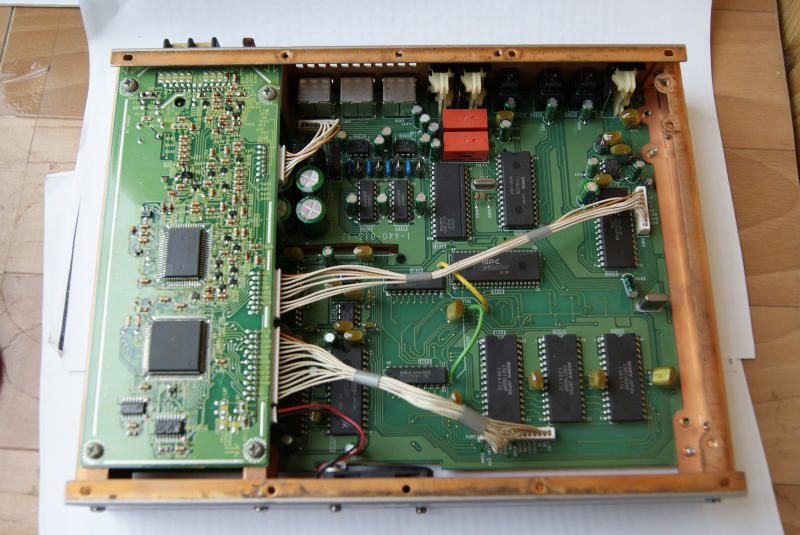

На основной плате видны три микросхемы Sony CXD1160AP, фильтр NPC SM5824AP и сдвоенные реле коммутации. На плате управления стоит NEC µPD75116, а рядом — супервизор NEC M5292L и элементы питания памяти. Платы соединены жгутами, поэтому при разборке важно фиксировать положение каждого шлейфа.

Монтаж выполнен на односторонних и двусторонних платах с маркировкой SONY JAPAN. Медные полигоны и экраны снижают наводки, а крупные конденсаторы сгруппированы у аналоговой части. Именно по этой плате проще всего оценить состояние аппарата до покупки.

Платы Sony XES-P1 в разборе

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Почему DC/DC-преобразователь считают слабым местом?

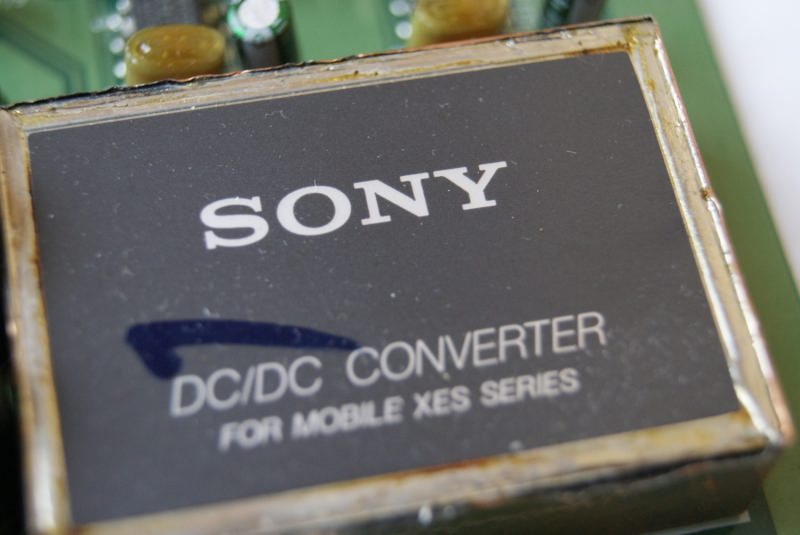

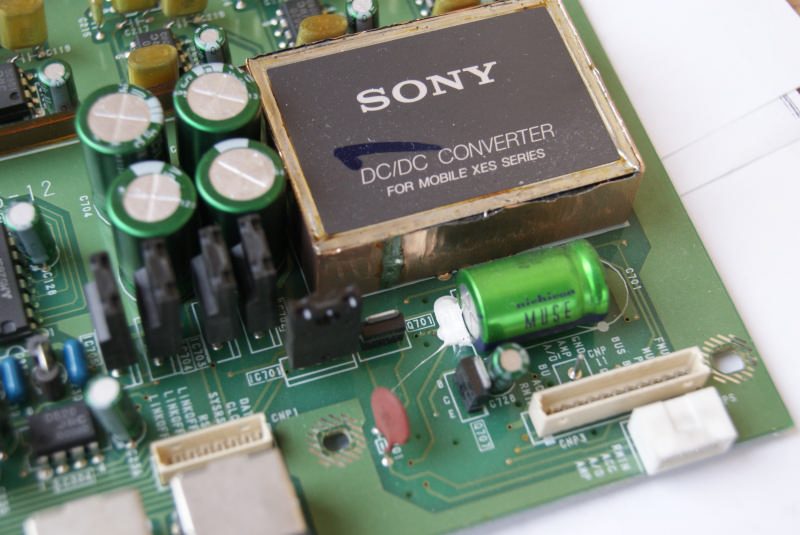

Питание Sony XES-P1 рассчитано на бортовую сеть 12 В с минусом на корпусе. Внутри установлен экранированный модуль SONY DC/DC CONVERTER FOR MOBILE XES SERIES, который вместе с линейными стабилизаторами формирует внутренние шины +5, −5, +15 и −15 В. Охлаждение обеспечивает небольшой вентилятор, а защиту — предохранитель на 7.5 A.

DC/DC-преобразователь — типовое слабое место XES-P1. Продавец комплекта на форуме Bluesmobil прямо называет неисправный преобразователь «стандартной болячкой» и заменил его на современный стабилизированный модуль TRACO. Если аппарат не включается или уходит в защиту, начинайте диагностику именно с этого узла и его обвязки.

Модуль питания SONY DC/DC CONVERTER

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Дисплей, джойстик и пульт настройки

Выносной дисплей Sony XES-P1 — это отдельный блок с LCD-матрицей и платами DISPLAY, RESET и DIMMER. По словам продавца комплекта, матрица со временем прогревается несколько минут до приемлемой читаемости — типичный симптом для старых LCD. Дисплей подключается к блоку шиной, и без него аппарат не отображает состояние и режимы.

Управление реализовано проводным джойстиком и пультом настройки. Джойстик P1 в комплектах встречается вместе с запасным на запчасти, а без пульта настройки блок X1, по словам владельцев, остаётся «просто железкой». Управляющие линии идут через разъёмы UNI LINK и REMOTE, поэтому исправность жгутов критична.

Дисплейная плата несёт LCD-контроллер и обслуживающие микросхемы, а также кнопку RESET. Отдельная плата DIMMER управляет подсветкой под яркость салона. Такая развязка упрощает замену матрицы, но повышает требования к комплектности: потеря одного блока обездвиживает всю систему.

Типовые неисправности и обслуживание

Ремонт Sony XES-P1 начинается с проверки питания, а не микросхем. Аппарату более 25 лет, поэтому электролиты высохли, а разъёмы окислились. В нашей практике большинство отказов винтажных процессоров связано именно с питанием и коммутацией, а не с логикой. Начинайте с DC/DC-модуля, предохранителя и шлейфов.

Сервисный бюллетень SONY CDX-U606, XES-P1, X1 доступен на Elektrotanya, а полный сервис-мануал содержит схемы блока, платы и расположение элементов. Для восстановления это основной документ. Без схемы прозвонка цепей занимает в разы больше времени.

Реставрация редкого XES-P1 чаще упирается в донорские детали. ЦАП PCM58P и специализированные Sony CXD1160AP давно сняты с производства, поэтому их ищут на разборках. Мы советуем сначала восстановить питание и проверить все выходы, а уже потом трогать цифровую часть.

• Питание — DC/DC-модуль, предохранитель 7.5 A, линейные стабилизаторы, отсутствие просадок.
• Коммутация — жгуты UNI LINK, разъёмы DISPLAY и REMOTE, состояние пайки на платах.
• Аналог — четыре PCM58P, ОУ JRC 0820D, электролиты и реле коммутации выходов.
• Цифра — Yamaha YM3623B, NPC SM5824AP, три Sony CXD1160AP и опорные кварцы.
• Дисплей — матрица, подсветка DIMMER и кнопка RESET.

На что смотреть при покупке винтажного XES-P1?

При покупке Sony XES-P1 главный риск — неисправное питание и неполный комплект. Проверяйте DC/DC-преобразователь, наличие выносного дисплея, джойстика и кабелей шины UNI LINK. Отдельно уточняйте, есть ли пульт настройки X1: без него многоканальный блок не настроить.

Второй момент — комплектация и состояние плат. Спросите у продавца фото платы с маркировкой 1-640-013-12 и убедитесь, что на ней целы четыре PCM58P. Рабочий экземпляр 1991 года стоит дорого, поэтому диагностика до оплаты окупается. Запрашивайте снимки разъёмов и шлейфов.
