20 ГДН-2-4 (15 ГД-18): характеристики, размеры и применение

20 ГДН-2-4 (15 ГД-18) — это легендарный советский низкочастотный динамик мощностью 25 Вт и сопротивлением 4 Ом. Диаметр диффузора составляет 200 мм, что обеспечивает глубокий и мощный бас. Модель широко применяется для модернизации ретро-акустики и создания самодельных колонок. Для сравнения, более компактный аналог — Динамик 0,5 ГД-20, который используется в высокочастотных звеньях.

Модель 20 ГДН-2-4, также известная как 15 ГД-18, расшифровывается следующим образом: 20 обозначает диаметр динамика в сантиметрах, ГДН – громкоговоритель динамический низкочастотный, 2 – версия или модификация модели, 4 – сопротивление в Омах. Это позволяет легко определить основные характеристики динамика.

Динамик оборудован прочным диффузором и мощным магнитом, обеспечивающим достаточную чувствительность и точность воспроизведения звука. Ход диффузора составляет несколько миллиметров, что гарантирует оптимальную работу при высоких нагрузках без искажений. Вес динамика позволяет удобно монтировать его в акустические системы, не перегружая конструкции.

Производственные стандарты и материалы, использованные при создании 20 ГДН-2-4, гарантируют долговечность и устойчивость к внешним воздействиям. Звук, производимый этим динамиком, характеризуется мощными басами и четкими средними частотами, что делает его отличным выбором для любителей качественного звука и профессионалов, работающих со звуком. В качестве альтернативы для средних частот часто рассматривают Динамик 20 ГДС-1-16 (15 ГД-11).

Таблица характеристик 20 ГДН-2-4 (15 ГД-18)

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения в закрытых акустических системах второй группы сложности в качестве низкочастотного звена для работы в помещениях.

Технические характеристики 20 ГДН-2:

Диапазон воспроизводимых частот: 80 – 3150 Гц

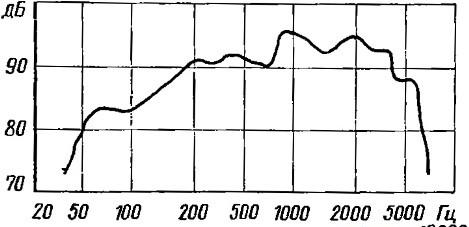

Неравномерность АЧХ: 18 дБ

Чувствительность: 81 дБ

Рабочая мощность: 15 Вт

Коэффициент гармоник при подводимой мощности на частотах:

200 Гц: 5%

400 – 1000 Гц: 4%

2000 Гц: 2,5%

Сопротивление: 4 Ом

Паспортная мощность: 20 Вт

Долговременная мощность: 30 Вт

Кратковременная мощность: 45 Вт

Частота резонанса: 50 Гц (±10 Гц)

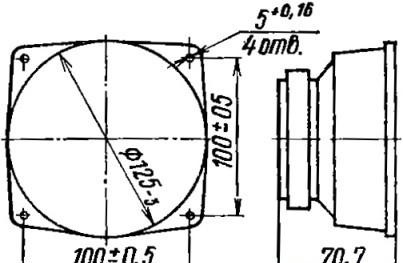

Размеры: Ø125х70,7 мм

Вес: 1,2 кг

Конструкция 20 ГДН-2:

Головка электродинамического типа, , круглая, с неэкранированной магнитной цепью. Рама изготовлена из алюминиевого сплава методом литья под давлением. Диффузор конической формы с криволинейной образующей из бумажной массы с пропиткой. Подвес тороидальной формы, резиновый. Центрирующая шайба тканевая с пропиткой.

Магнитная цепь 20 ГДН-2:

1. Кольцевой ферритовый магнит марки М16БА190 размером К85х35х15 мм.

2. Керн диаметром 24,9 мм.
3. Верхний фланец с отверстием диаметром 27,7 мм.
4. Высота воздушного зазора 7 мм, его радиальная ширина 1,4 мм, индукция в зазоре 0,95 Тл.

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,224 мм, намотка двухслойная, общее число витков 88, в первом слое 44 витков, во втором – 44, высота намотки 11,3 мм, омическое сопротивление 3,6 Ом. Каркас катушки изготовлен из бумаги К-120. Высота ЗК 21 мм, внутренний диаметр 25,6 мм, внешний (вместе с намоткой) 26,9 мм.

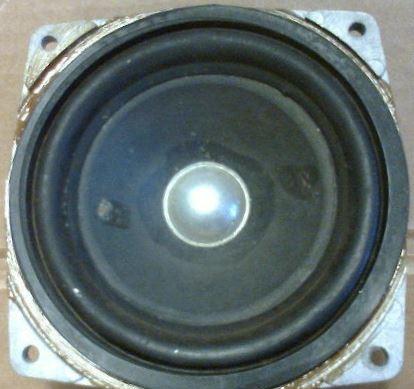

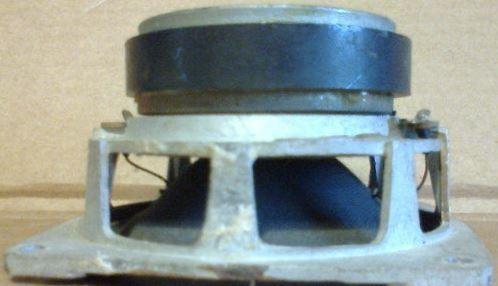

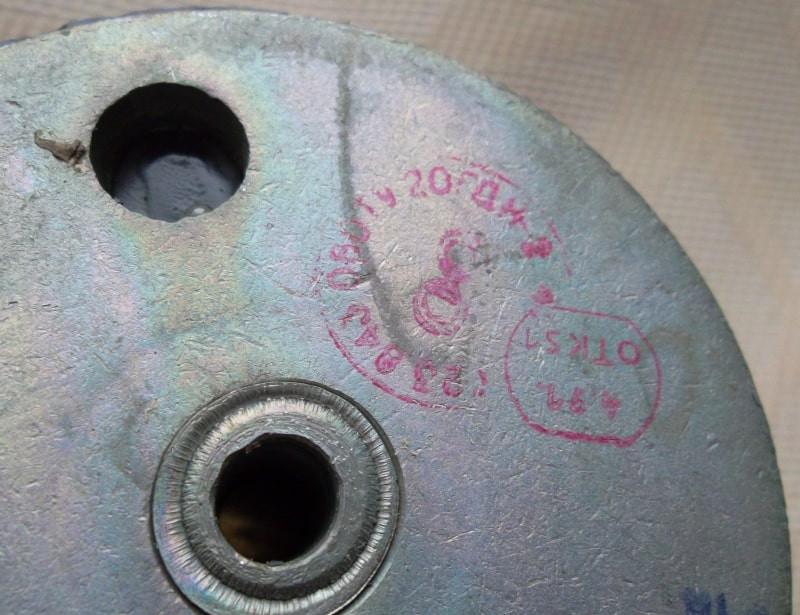

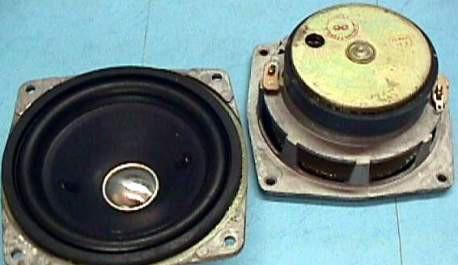

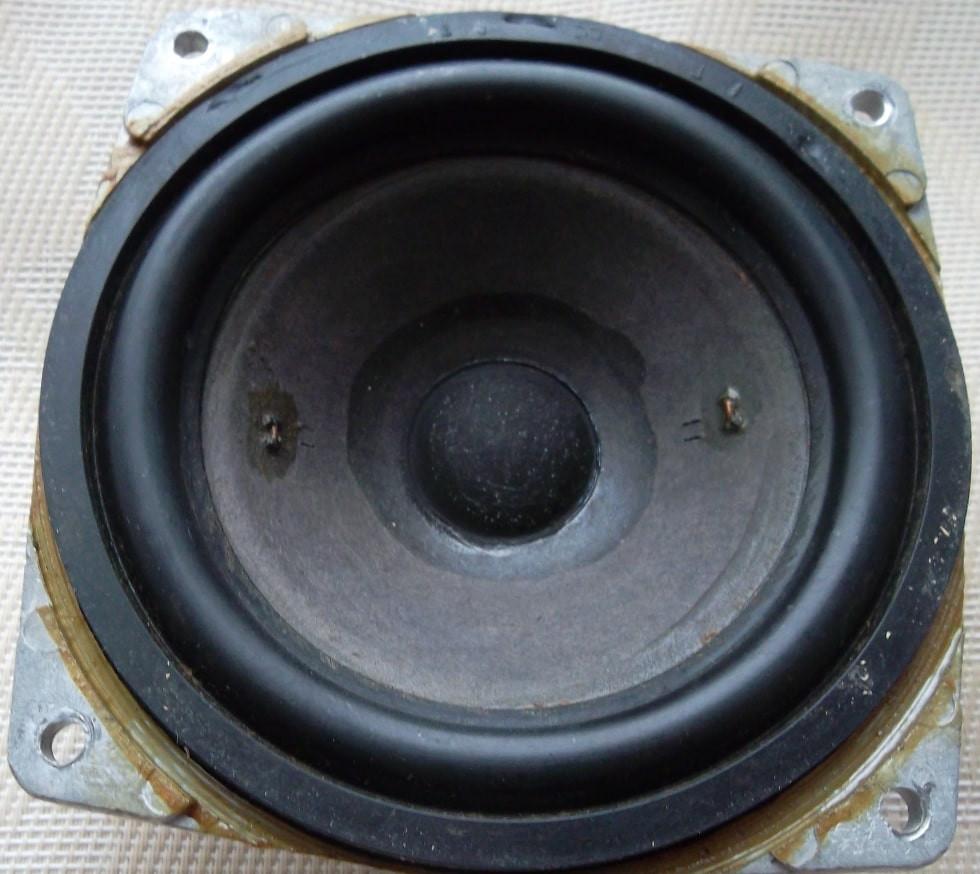

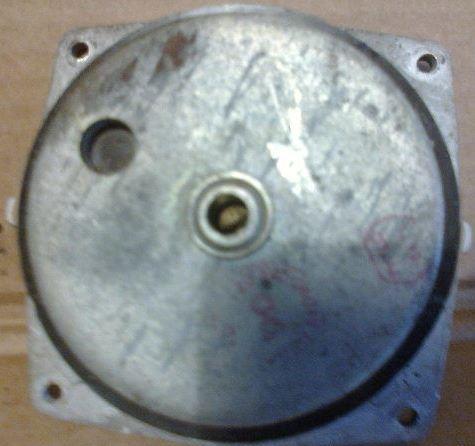

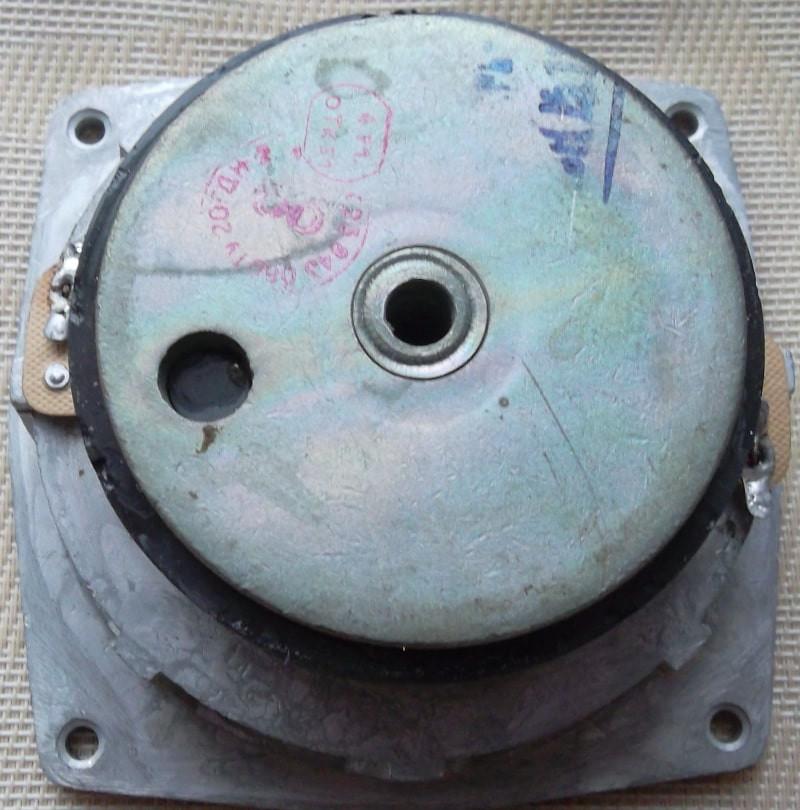

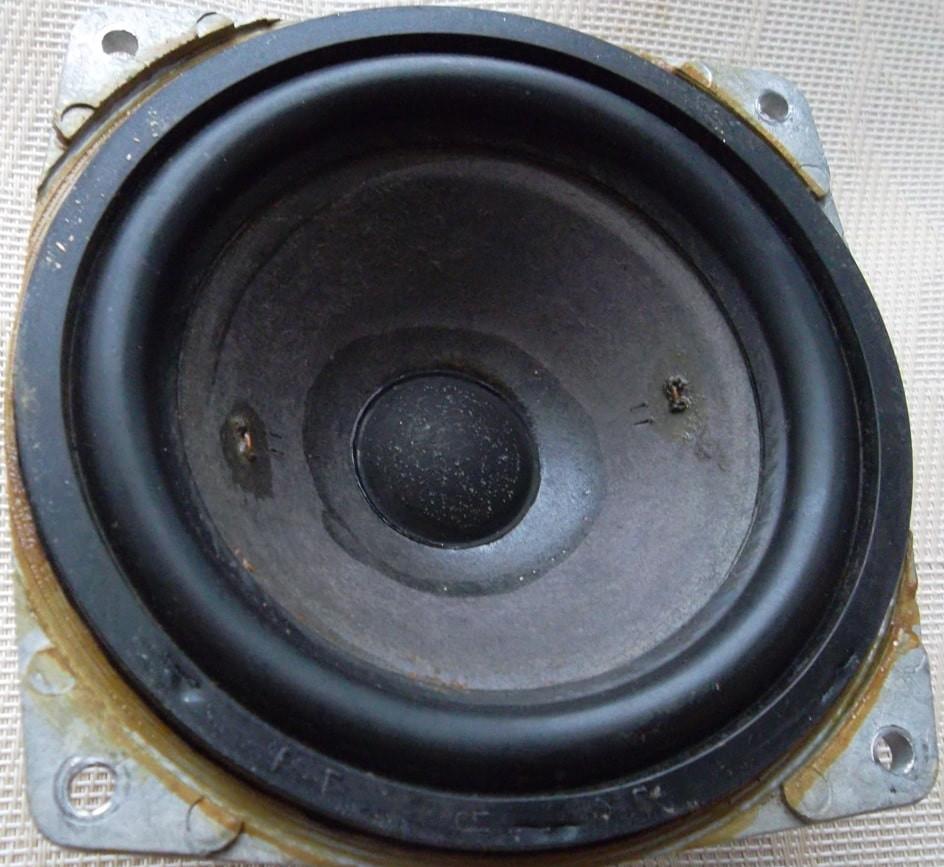

Фото прислал L.I.N.
