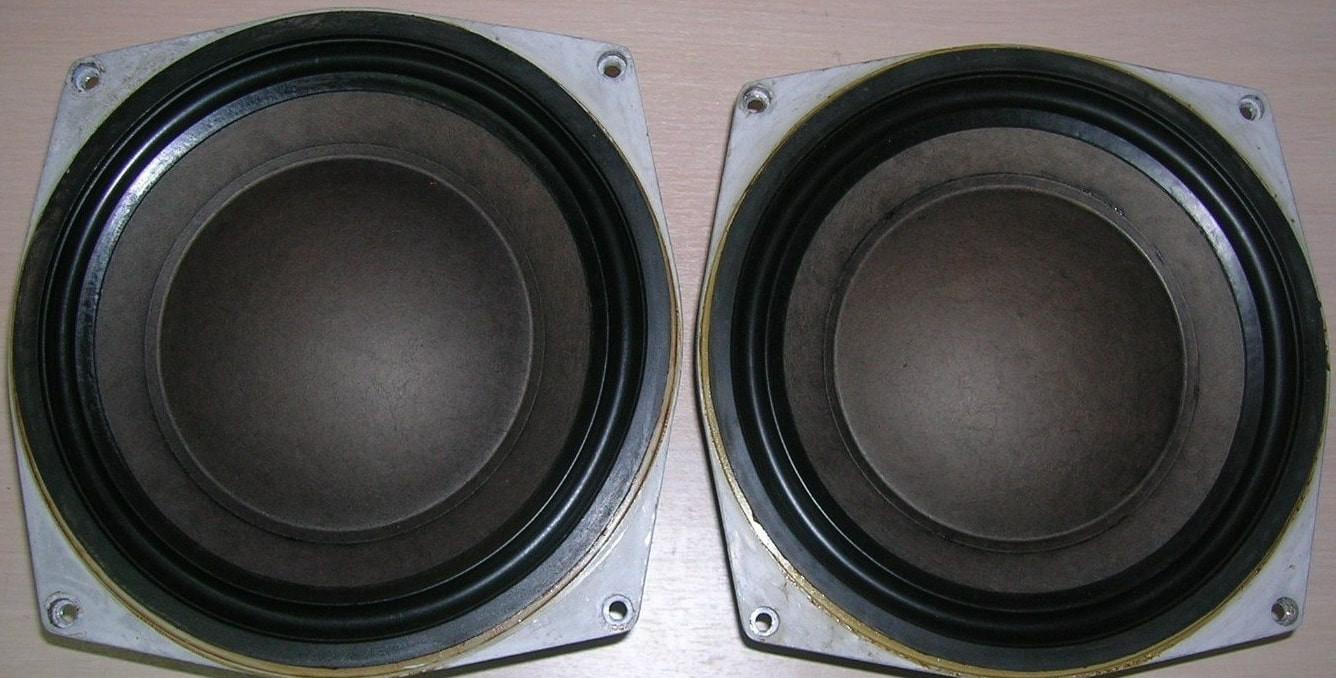

75 ГДН-1Л-4 (30 ГД-2Б): паспорт, размеры и технические характеристики динамика

75 ГДН-1Л-4 (30 ГД-2Б) — это легендарный советский низкочастотный электродинамический громкоговоритель диаметром 30 см (12 дюймов) и номинальной мощностью 75 Вт. Разработанный заводом «Красный Луч», этот драйвер стал стандартом для создания мощных акустических систем с глубоким басом. Динамик отличается высокой надежностью, устойчивостью к перегрузкам и специфическим «теплым» звуком, что делает его востребованным среди аудиофилов и радиолюбителей по сей день. Если вы ищете аналог для сабвуферной колонки, обратите внимание на Динамик 35 ГДН-1М-4, который предлагает схожие принципы работы в другом форм-факторе.

Несмотря на возраст конструкции, параметры этого НЧ-динамика позволяют добиваться отличных результатов в закрытом ящике (объемом от 70 литров) и фазоинверторах. В отличие от современных дешевых драйверов, здесь используется массивная магнитная система и качественный бумажный диффузор, обеспечивающие линейность хода и минимальные искажения на низких частотах.

Основные технические характеристики

Ниже приведена таблица с основными параметрами динамика 75 ГДН-1Л-4, необходимыми для расчета акустического оформления:

Конструкция и особенности исполнения

Головка громкоговорителя выполнена по классической схеме с неэкранированной магнитной цепью. Корзина (каркас) изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции при относительно небольшом весе. Диффузор — конусообразный, изготовлен из пропитанной бумаги, что дает характерное для советской школы звукорегулирование звучание.

Подвес диффузора выполнен из резины тороидальной формы, что позволяет добиться большого хода и долговечности материала. Центрирующая шайба — тканевая, армированная, обеспечивающая стабильность катушки в зазоре. Магнитная система состоит из двух кольцевых ферритовых магнитов марки М16БА 170-3 (размер К134х57х12 мм). Индукция в рабочем зазоре составляет 0,87 Тл, что является отличным показателем для динамика данного класса.

Для безопасной эксплуатации рекомендуется использовать разделительный фильтр, обеспечивающий затухание сигнала на частотах выше 1000 Гц не менее чем на 9 дБ/окт. Это защитит катушку от перегрева при воспроизведении высоких частот, на которые динамик не рассчитан.

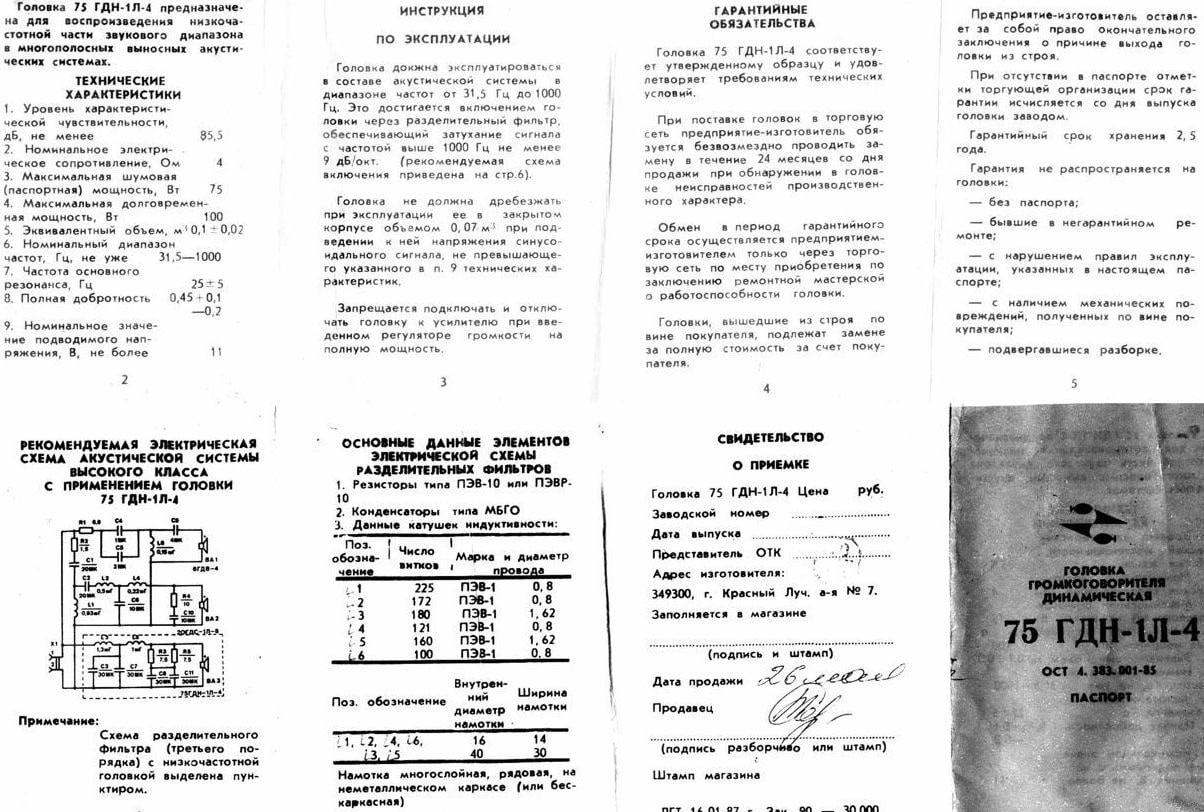

Изготовитель: завод «Красный Луч», г. Красный Луч.

Назначение: для воспроизведения низкочастотной части звукового диапазона в многополосных акустических системах. Старое наименование: 30 ГД-2Б.

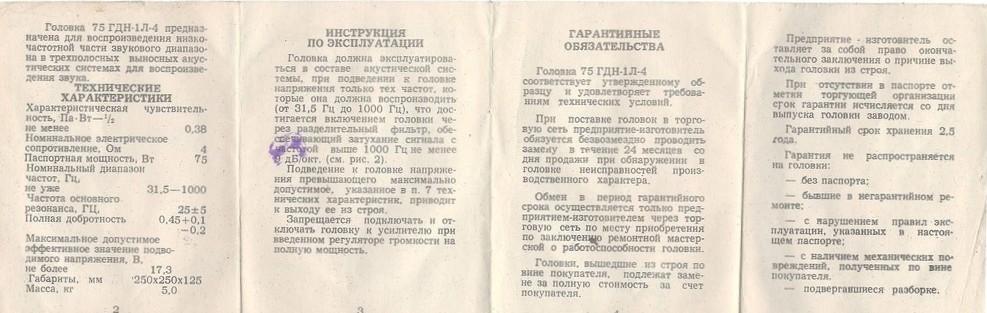

Характеристики:

Диапазон частот: 31,5 – 1000 Гц

Чувствительность: 85,5 дБ

Сопротивление: 4 Ом

Максимальная шумовая (паспортная) мощность: 75 Вт

Максимальная долговременная мощность: 100 Вт

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,45 (±0,1)

Эквивалентный объем: 100 л (±20 л)

Номинальное значение подводимого напряжения: 11 В

Максимальное подводимое напряжение: 17,3 В

Размер: 250х250х125 мм

Вес: 5 кг

Особенности конструкции:

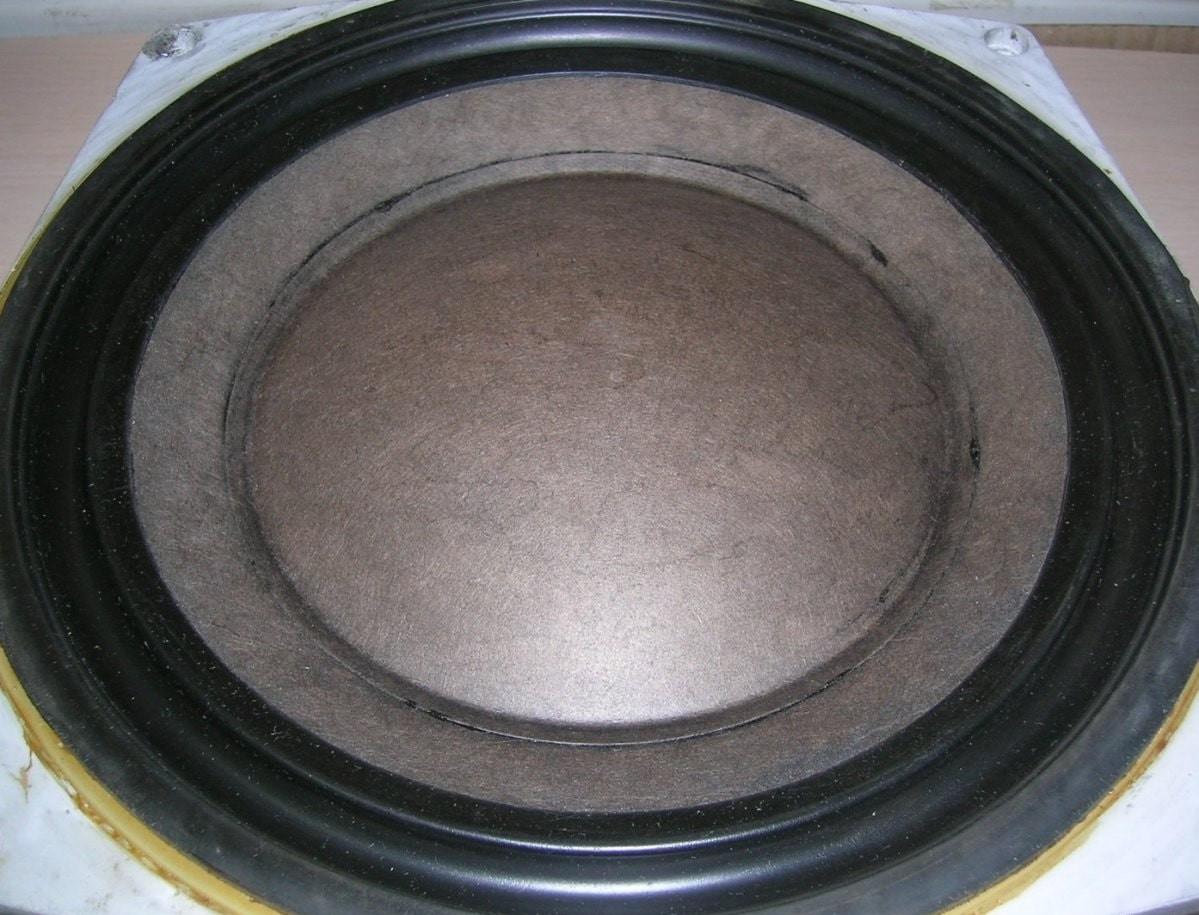

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Диффузор конусный, бумажный. Подвес тороидальной формы из резины. Центрирующая шайба тканевая.

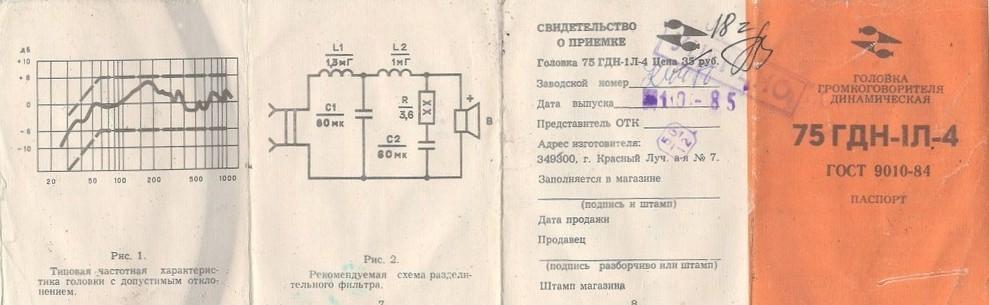

Головка должны экплуатироваться в диапазоне до 1000 Гц через разделительный фильтр, обеспечивающий затухание сигнала с частотой выше 1000 Гц не менее 9 дБ/окт. Громкоговоритель не должен дребезжать при использовании его в закрытом корпусе объемом 70 л.

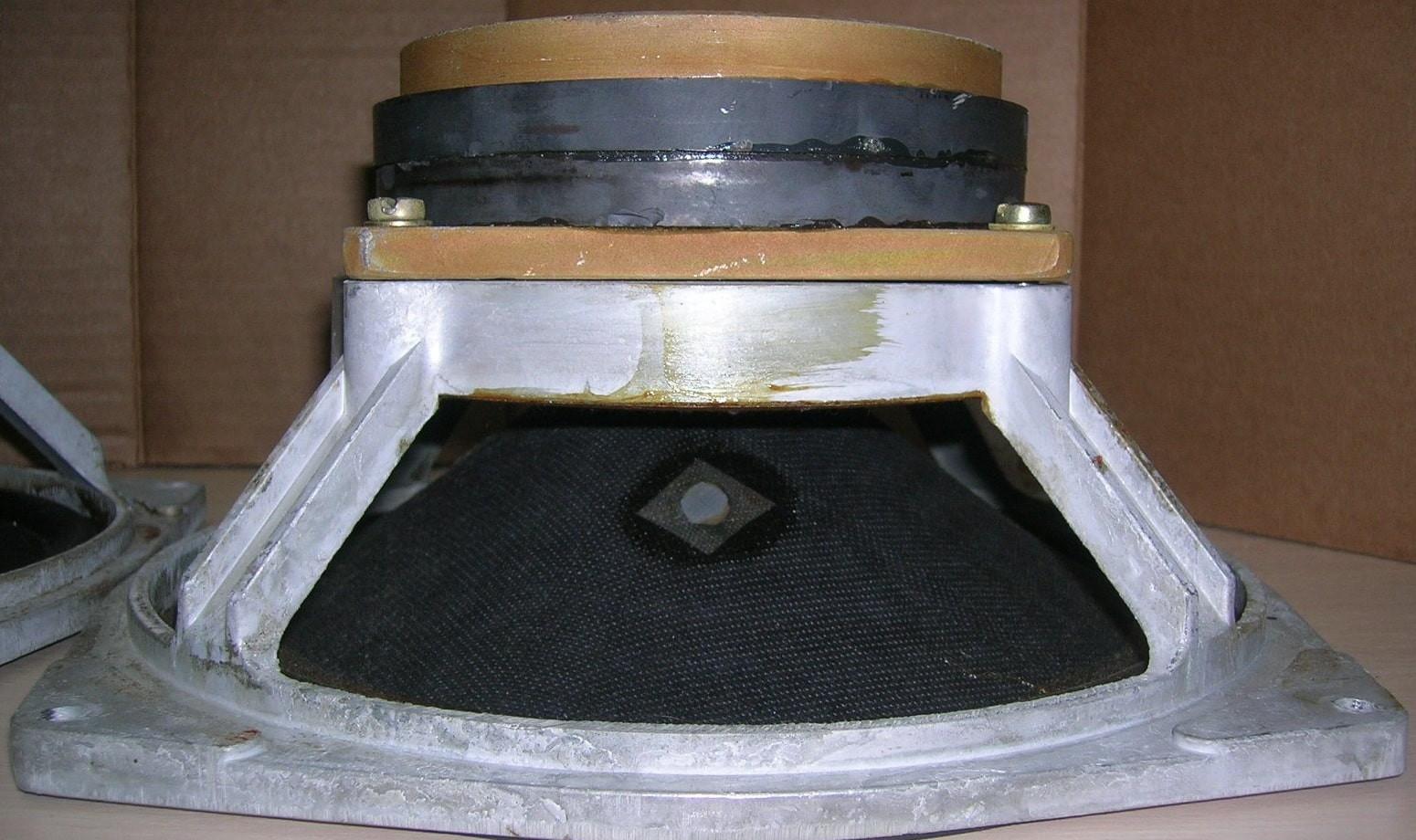

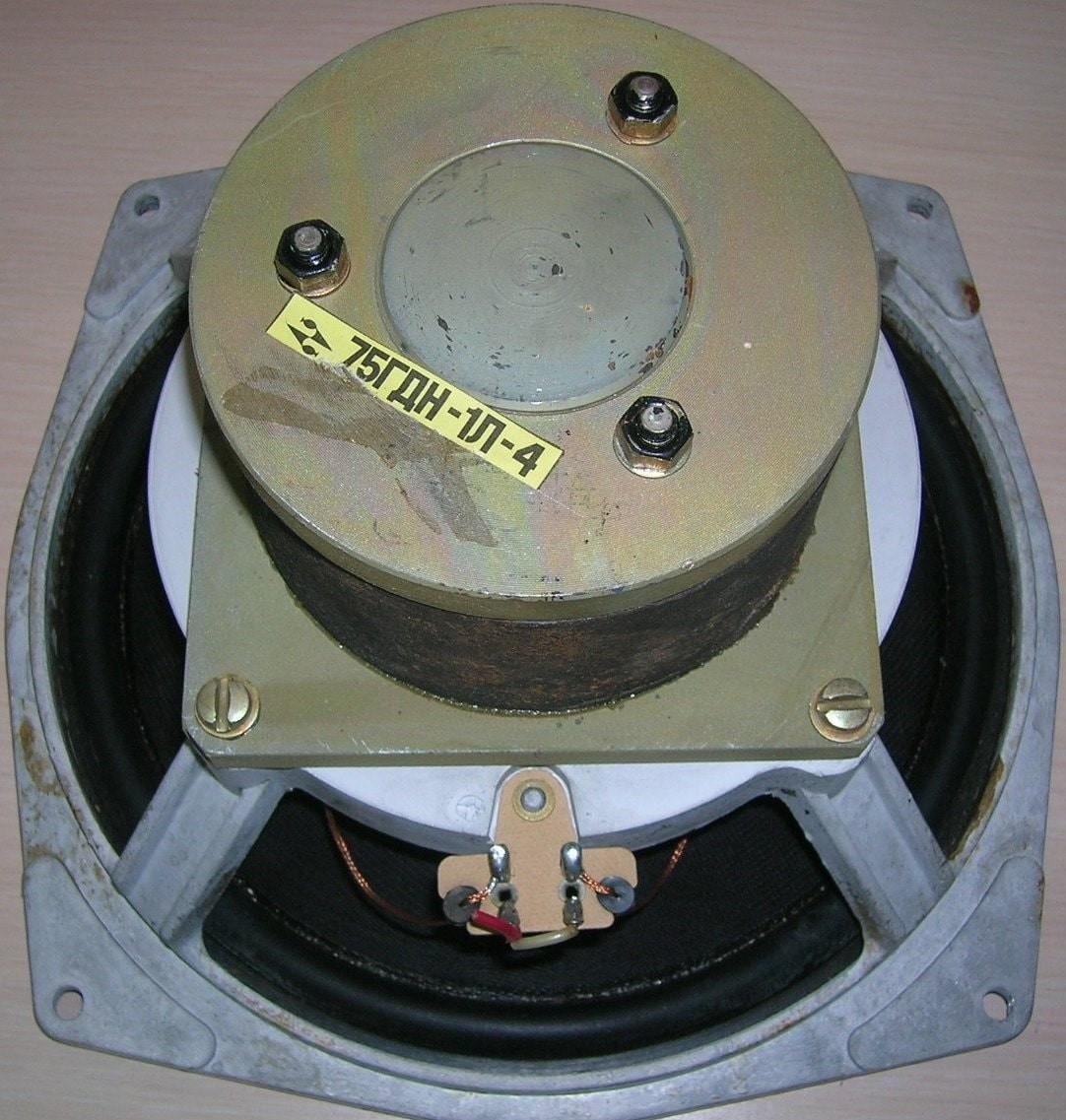

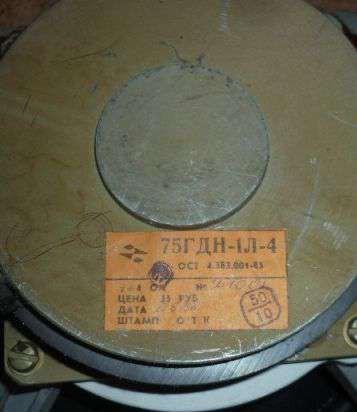

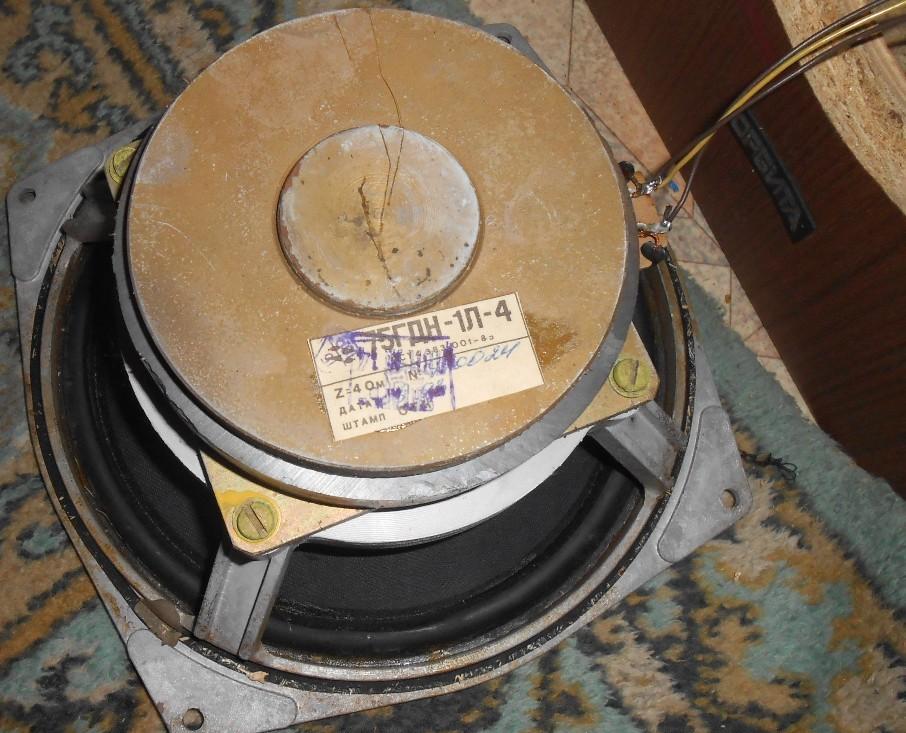

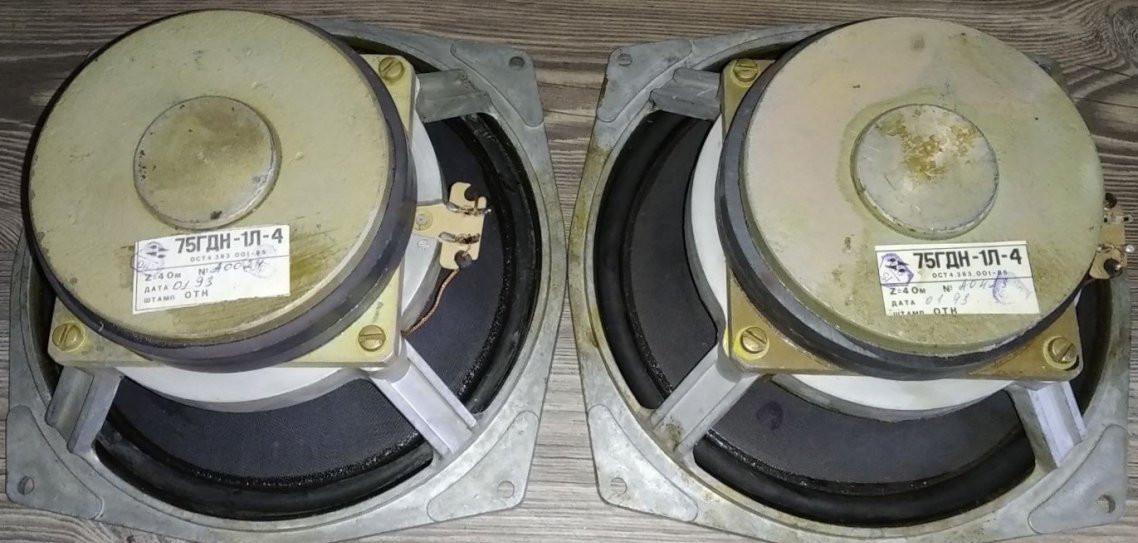

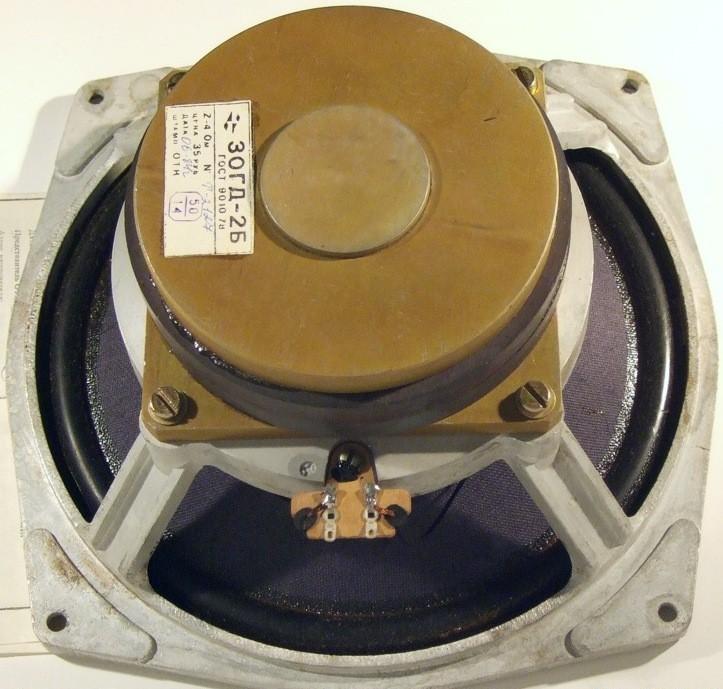

Вариант 75 ГДН-1Л-4 с кольцевым ферритовом магнитом:

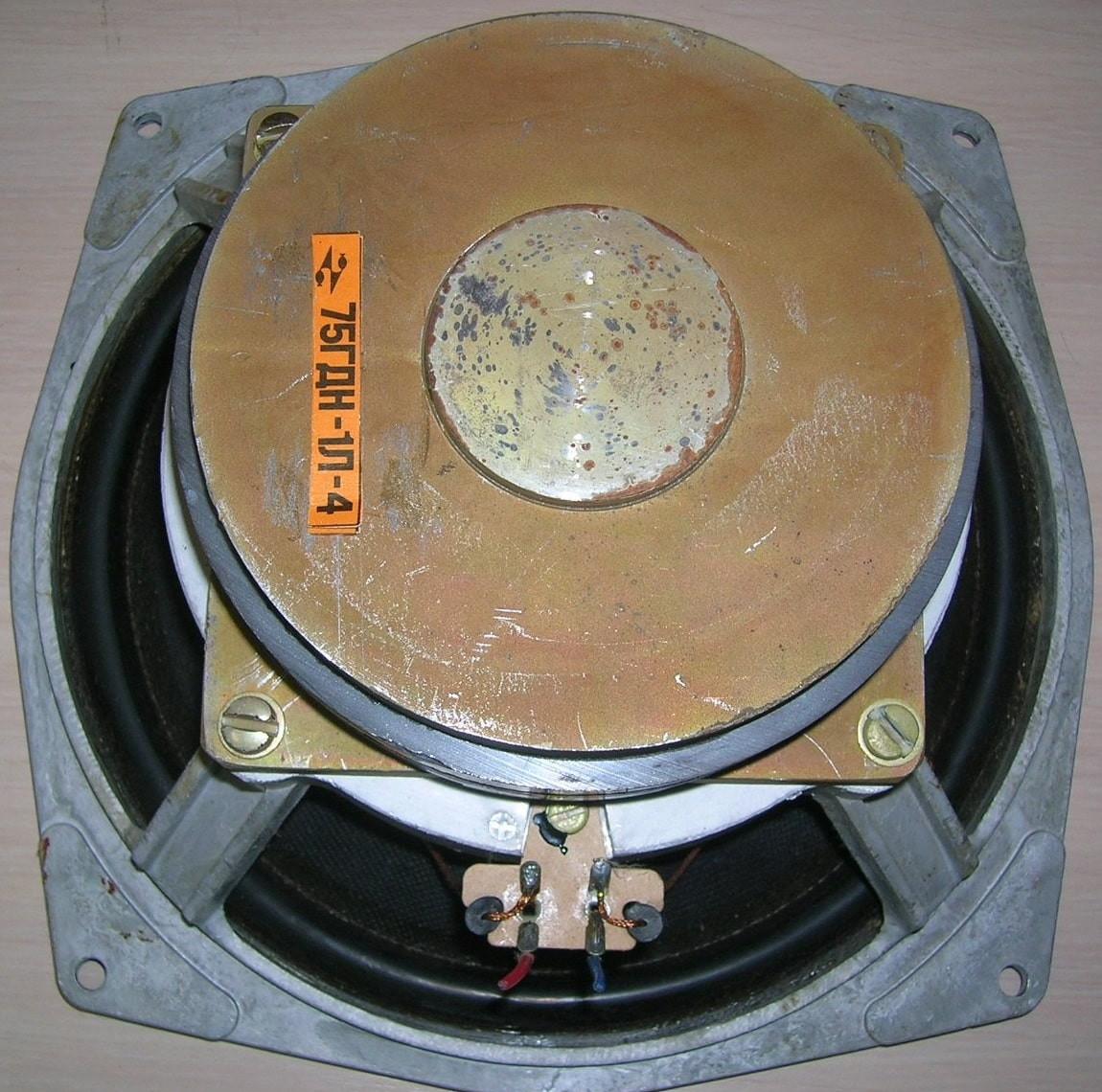

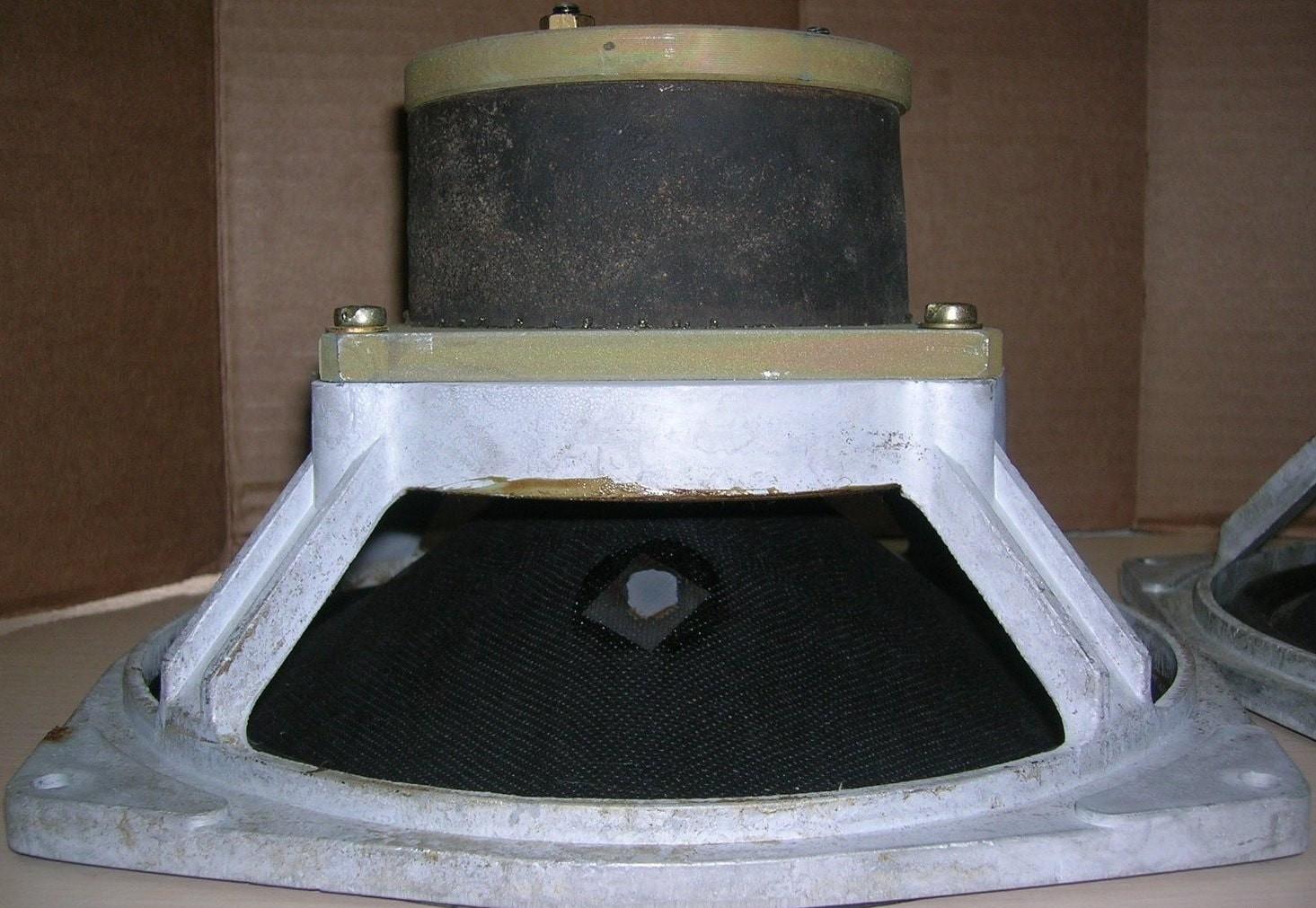

75 ГДН-1Л-4 с магнитной системой алнико:

Магнитная цепь состоит из двух кольцевых ферритовых магнитов марки М16БА 170-3 размером К134х57х12 мм; керна диаметром 49,7 мм; верхнего фланца с отверстием диаметром 53,7 мм. Высота воздушного зазора 9,8 мм, его радиальная ширина 2 мм, индукция в зазоре 0,87 Тл.

Вес в чистом виде диффузора 50-75 ГДН: 20 г. Пыльник 50 ГДН имеет вес 4 г, Ø112 мм и высоту купола 22 мм. Вес пыльника 75 ГДН около 6,5 – 7 г.

Аналоги и сравнение с другими динамиками

В случае необходимости замены или подбора драйвера для схожей задачи, можно рассмотреть другие модели советского и современного производства. Например, Динамик 75 ГДН-3-4 является близким родственником по мощности, но имеет свои особенности в настройке добротности. Для более компактных систем часто выбирают модели меньшего диаметра, такие как 10-дюймовые аналоги, например, Динамик 20 ГДН-1-8 (10 ГД-30Б), который при меньшем ходе диффузора выдает более быстрый, но менее глубокий бас.

75 ГДН-1Л-4 остается одним из лучших вариантов для создания бюджетных, но мощных АС с глубоким низким регистром. Его параметры позволяют легко настраивать корпус под конкретные задачи, будь то домашний Hi-Fi или профессиональная сценическая акустика.
