Динамик 1 ГДВ-1-8 (1 ГД-56): характеристики и применение

Динамик 1 ГДВ-1-8 (1 ГД-56) — это советская высокочастотная головка электродинамического типа, разработанная для использования в выносных акустических системах высшей и первой группы сложности. Эта модель, выпускаемая Кировоградским заводом радиоизделий, отличается надежностью и специфическим «теплым» звучанием, что делает её популярной среди аудиофилов, собирающих ретро-системы. Для сравнения, другие модели, такие как Динамик 1 ГДШ-5-4 (1 ГД-55), часто используются в качестве низкочастотных звеньев, тогда как 1 ГДВ-1-8 специализируется на высоких частотах.

Расшифровка маркировки «1 ГДВ-1-8» указывает на то, что это громкоговоритель динамический (ГД), высокочастотный (В), первой серии, с номинальным сопротивлением 8 Ом. В отличие от широкополосных аналогов, эта головка имеет узкий рабочий диапазон, что позволяет добиться высокой детализации в верхнем регистре звука.

Технические характеристики 1 ГДВ-1-8

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления и подбора усилителя.

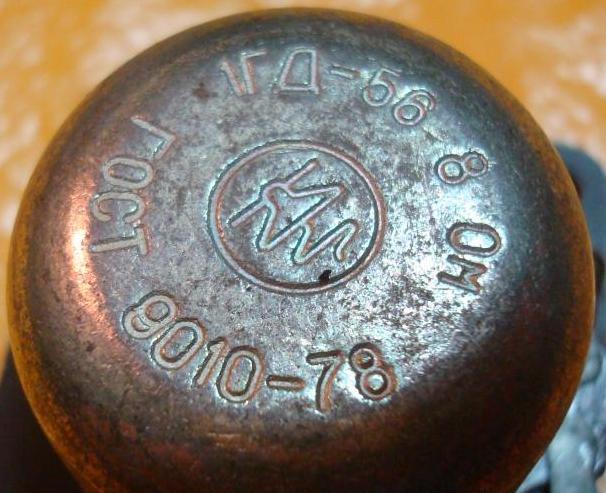

Изготовитель: Кировоградский завод радиоизделий. Старое наименование: 1 ГД-56.

Технические характеристики:

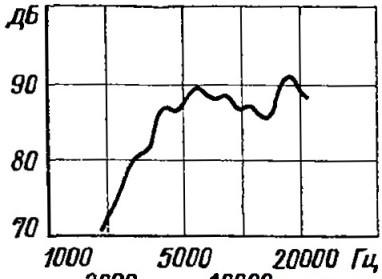

Диапазон частот: 6300 – 16000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 88 дБ

Среднее звуковое давление: 0,5 Па

Коэффициент гармонических искажений при рабочей мощности на частотах 8000 – 10000 Гц: 3%

Сопротивление: 8 Ом

Паспортная мощность: 1 Вт

Долговременная мощность: 1,5 Вт

Кратковременная мощность: 3 Вт

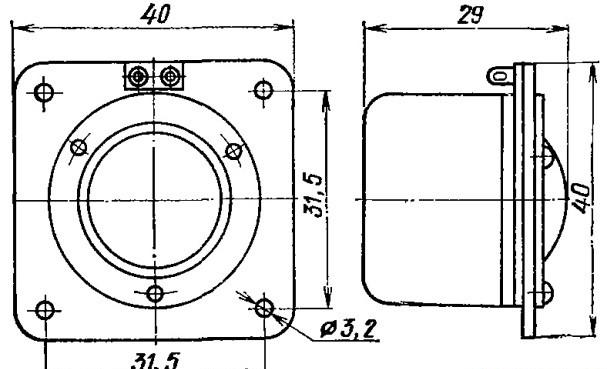

Внешние размеры: 40х40х29 мм

Вес: 100 г

Описание конструкции:

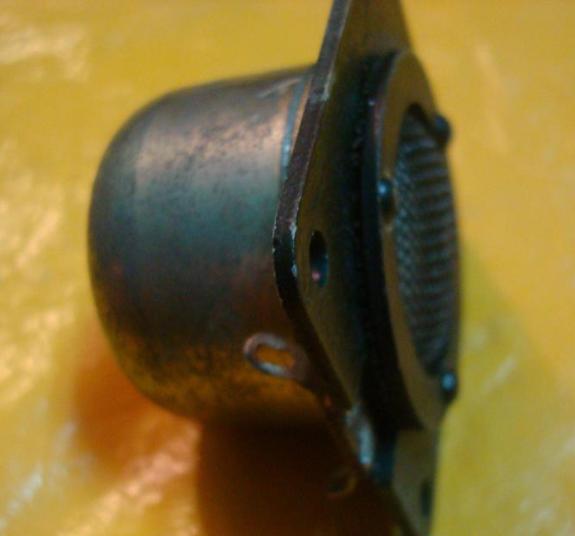

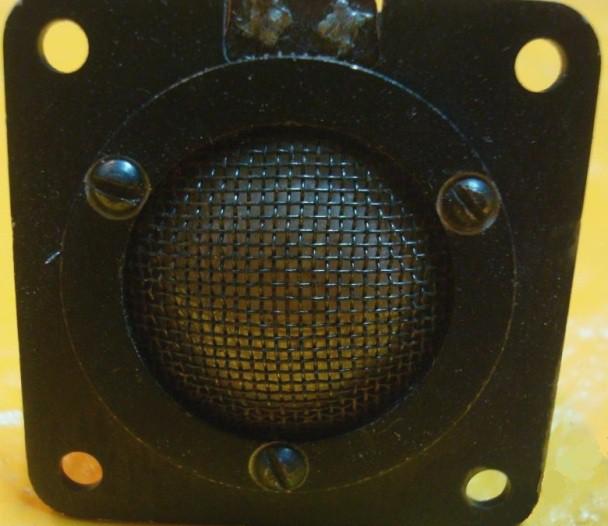

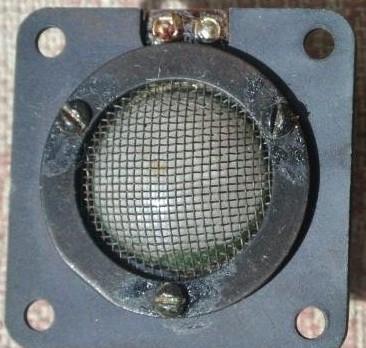

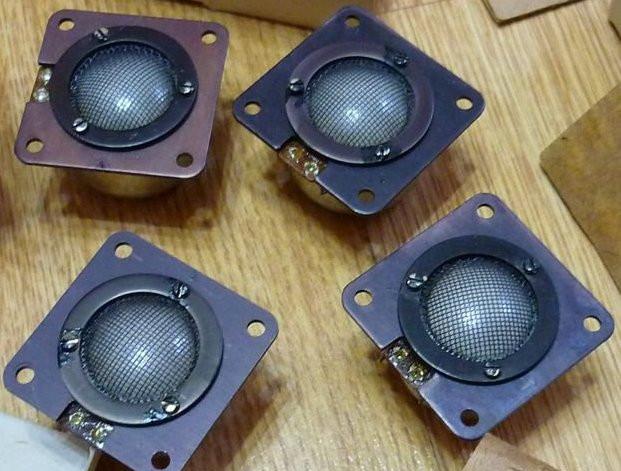

Головка электродинамического типа, высокочастотная, круглая, с экранированной магнитной цепью. Установочный фланец из алюминиевого сплава, металлическая сетка защищает диафрагму. Диафрагма куполообразная с подвесом.

Магнитная цепь состоит из:

1. Магнита марки ЮН 15 ДКК25БА;
2. Керна диаметром 20 мм;
3. Верхнего фланца с отверстием диаметром 21,2 мм
4. Высота воздушного зазора 1,8 мм, его радиальная ширина 0,6 мм, индукция в зазоре 1,1 Тл.

Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,05 мм, намотка двухслойная, в обеих слоях по 7 витков. Высота намотки 7 мм. Омическое сопротивление 7,8 Ом (±1 Ом). Каркас катушки изготовлен из бумаги электроизоляционной марки ЭН70. Высота ЗК 4 мм, внутренний диаметр 20,3 мм, внешний (вместе с намоткой) 20,8 мм.

Особенности применения и аналогичные модели

Динамик 1 ГДВ-1-8 часто используется в качестве твитера в пассивных кроссоверах для советских колонок. Его узкий диапазон требует внимательного подхода к настройке фильтрации, чтобы избежать перегрузки низкими частотами. Если вам нужен более универсальный вариант для средних частот, обратите внимание на Динамик 1 ГД-8А-6, который обладает более широким диапазоном работы.

Для создания полноценной трехполосной акустики можно комбинировать 1 ГДВ-1-8 с низкочастотными динамиками, например, Динамик 1 ГДШ-3-8 (0,5 ГД-37). Такая связка позволяет получить сбалансированное звучание в компактном корпусе, сохраняя аутентичный характер советской аудиотехники.
