Динамик 1 ГД-8А-6: характеристики, размеры и применение

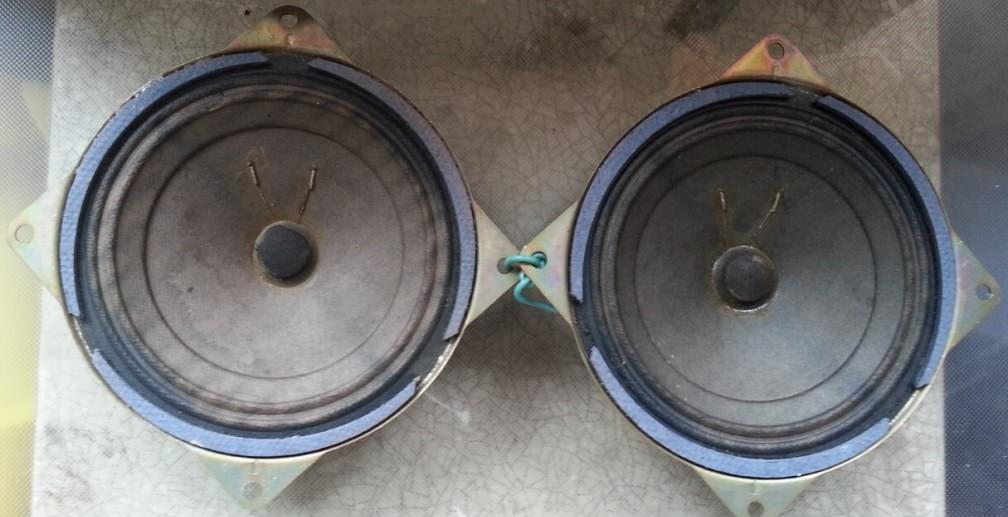

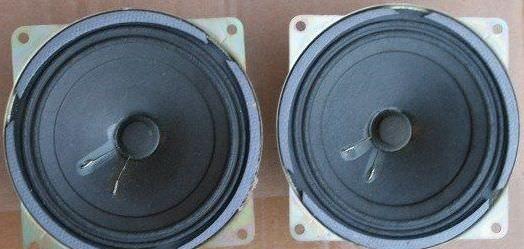

Головка громкоговорителя 1 ГД-8А-6 (также известная как 1ГД-8А) — это широкополосный советский динамик, разработанный для использования в открытых акустических системах абонентских громкоговорителей третьей группы сложности. Изготовитель — завод «Динамик» (г. Гагарин). Модель отличается надежностью, сбалансированным звуком и высокой долговечностью, что делает её востребованной как в ретро-аудио, так и в профессиональных комплексах. Для сравнения, более мощный аналог, Динамик 1 ГД-52А-8, часто применяется в более крупных системах, тогда как 1 ГД-8А-6 оптимален для компактных решений.

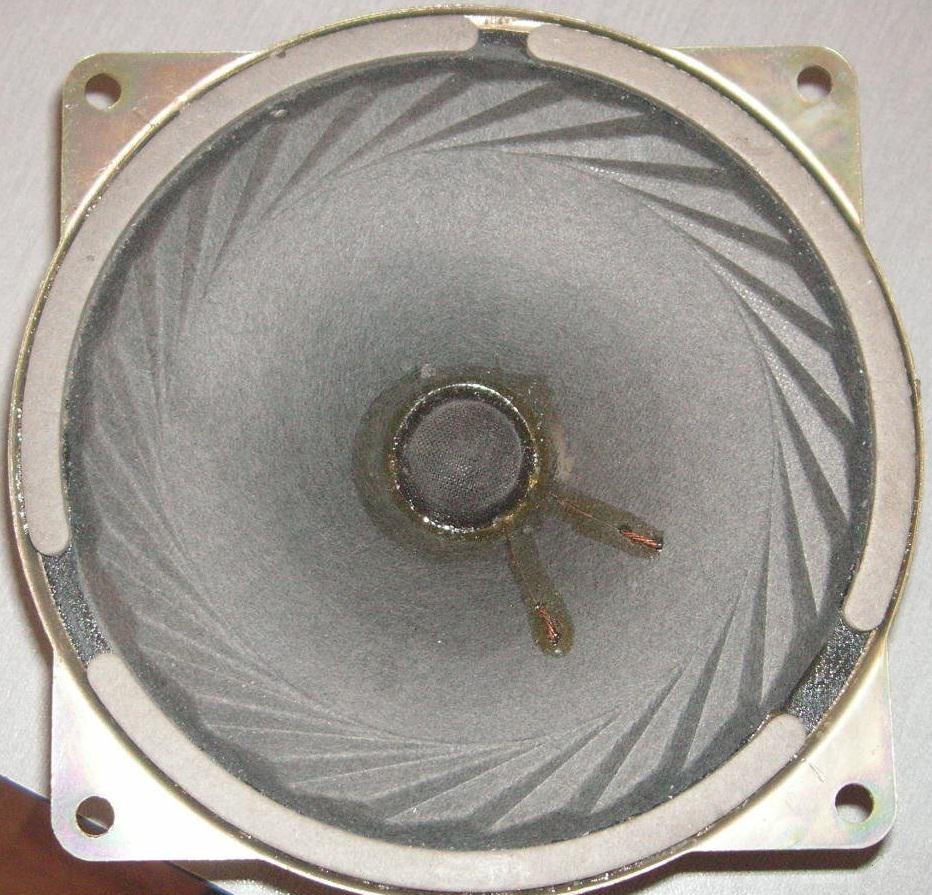

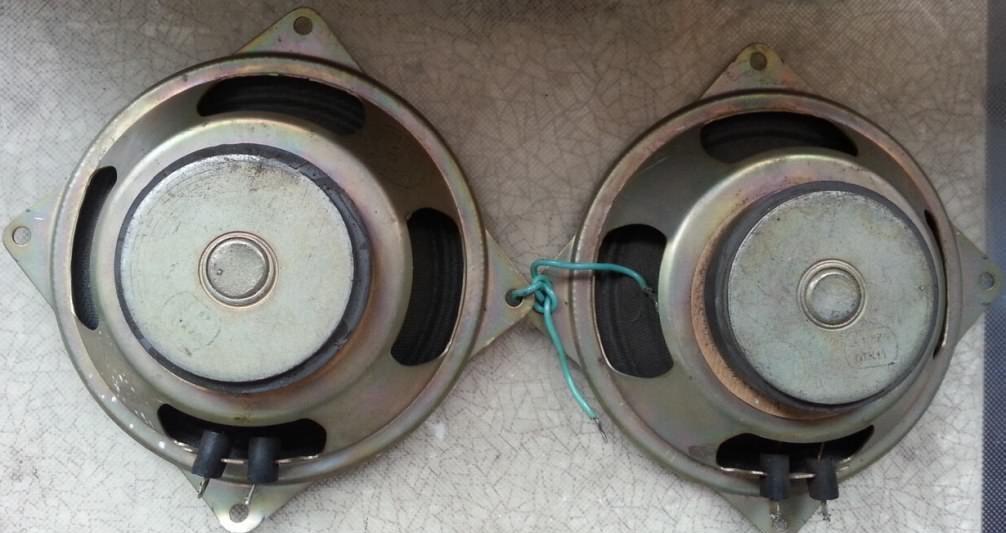

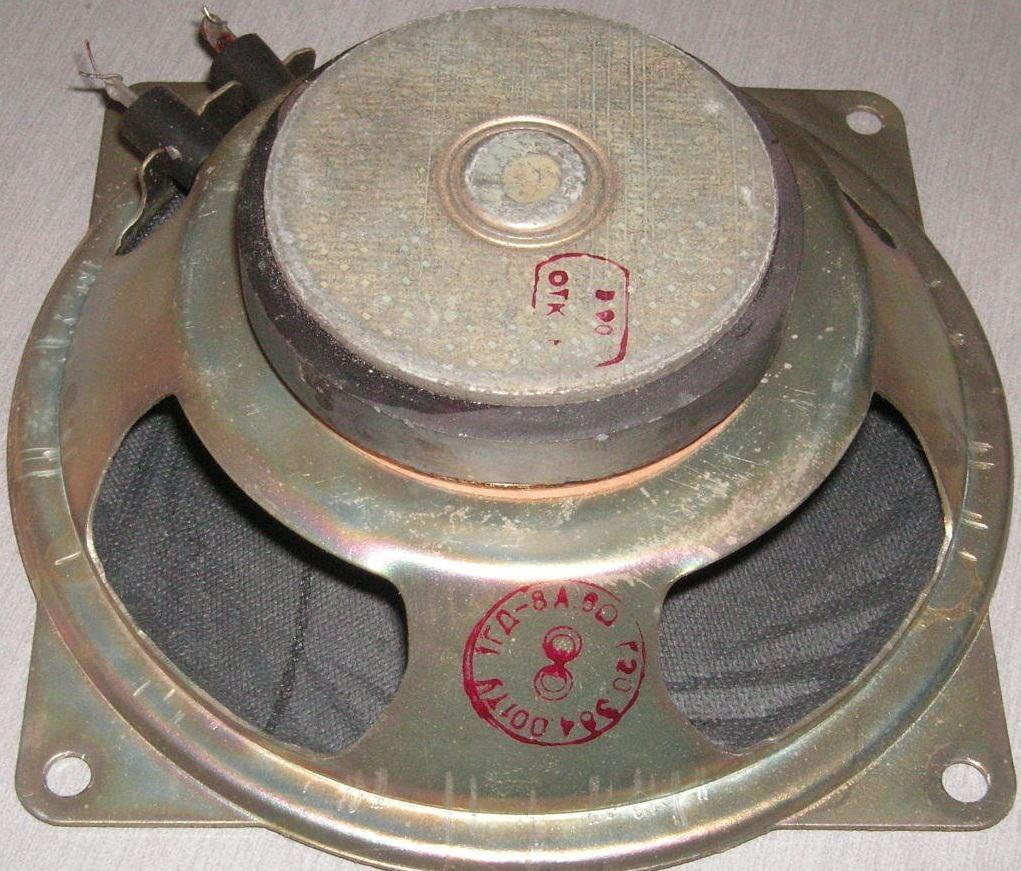

Конструкция динамика включает неэкранированную магнитную цепь и бумажный конусный диффузор с тангенциальным подвесом. Звуковая катушка намотана проводом ПЭВЛ (диаметр 0,125 мм), имеет омическое сопротивление 6 Ом. Такая архитектура обеспечивает высокую точность воспроизведения низких частот и минимальные искажения при работе на предельных мощностях.
Технические характеристики 1 ГД-8А-6
Ниже приведена таблица основных параметров динамика, необходимых для расчета акустического оформления и подбора усилителя.
| Параметр | Значение |
|---|---|
| Номинальная мощность | 25 Вт (максимальная шумовая) |
| Номинальное сопротивление | 6 Ом (±0,5 Ом) |
| Эффективный диапазон частот | 160 – 10000 Гц |
| Частота основного резонанса | 140 Гц (±20 Гц) |
| Чувствительность | 90 дБ |

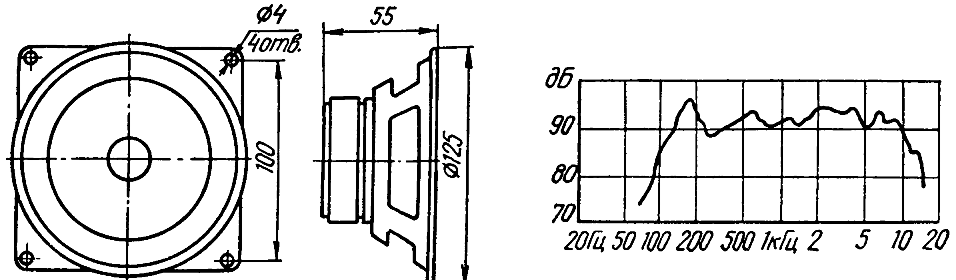

| Габаритные размеры | Ø125×55 мм |
| Масса | 0,34 кг |
| Ход диффузора | до 5 мм |
| Неравномерность АЧХ | 16 дБ |
Динамик способен работать в широком диапазоне мощностей: от 1 Вт (шумовая) до 25 Вт (предельная). Коэффициент гармонических искажений составляет всего 4% на частотах ниже 1000 Гц и 2% на высоких частотах, что свидетельствует о чистоте звучания.
Конструкция и особенности

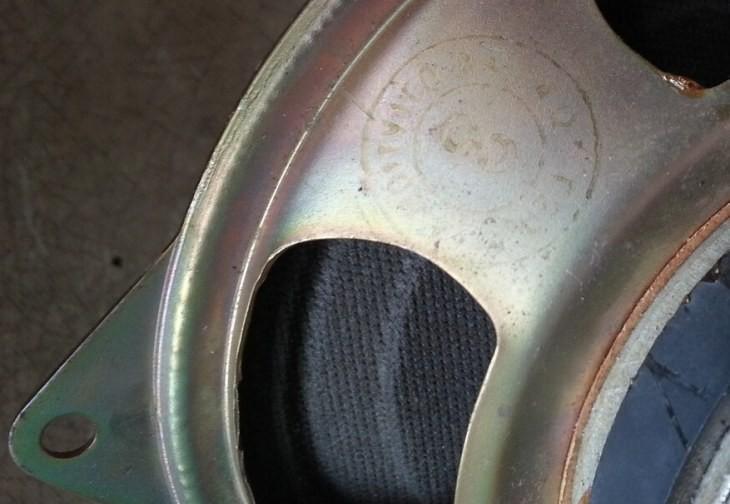

Диффузородержатель изготовлен методом штамповки из стали, что придает конструкции необходимую жесткость. Центрирующая шайба выполнена из пропитанной ткани, а колпачок — из бумажной массы. Звуковая катушка имеет высоту 15 мм, внутренний диаметр 15,3 мм и внешний 16 мм. Намотка двухслойная: первый слой содержит 42 витка, второй — 43 витка провода.
Применение данного динамика не ограничивается только абонентскими громкоговорителями. Благодаря диаметру 20 см и хорошему ходу диффузора, он часто используется энтузиастами для создания винтажных акустических систем. Если вам нужен более компактный вариант, стоит рассмотреть Динамик 0,1 ГД-6, однако для глубоких басов 1 ГД-8А-6 подходит значительно лучше.
Технические характеристики (дополнительно):
- Предельная долговременная мощность: 3 Вт
- Предельная кратковременная мощность: 5 Вт
- Полярность: положительная
Где применяется динамик 1 ГД-8А-6?
Благодаря широкому диапазону рабочих частот и высокой чувствительности, этот динамик отлично подходит для создания открытых акустических систем. Он обеспечивает чистое и сбалансированное звучание, что особенно ценно для воспроизведения вокала и инструментальной музыки. В отличие от более узкоспециализированных моделей, таких как Динамик 5 ГДШ-6-8, 1 ГД-8А-6 способен охватить более широкий спектр частот в рамках своей категории.
Модель 1 ГД-8А-6 является классикой советского радиостроения. Ее надежность, доступность и качественные параметры позволяют использовать её как в реставрации старой техники, так и в создании современных кастомных аудиосистем. Для тех, кто ищет альтернативы, рекомендуем ознакомиться с .
