Динамик 1ГД-52А-8: характеристики, размеры и аналоги

Советский широкополосный громкоговоритель 1ГД-52А-8 — это классическая модель с номинальной мощностью 10 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 52 мм, что обеспечивает сбалансированное звучание в средних и высоких частотах. Благодаря надежности и простоте конструкции, этот динамик активно применяется в самодельных акустических системах, а также в качестве запасной части для реставрации vintage-аудиотехники. Если вам нужен более мощный аналог, обратите внимание на Динамик 1 ГД-8А-6.

Конструкция динамика предусматривает использование качественного бумажного диффузора с тангенциальным подвесом, что снижает искажения при больших ходах. Магнитная система неэкранированная, что позволяет достичь высокой эффективности при компактных габаритах. Модель 1ГД-52А-8 предлагает оптимальное соотношение цены и качества, оставаясь одним из самых популярных решений для создания винтажного звучания.

Советские динамики, включая 1ГД-52А-8, отличаются высокой стойкостью к механическим воздействиям и перепадам температур. Этот громкоговоритель идеально подходит для использования в широком диапазоне акустических систем: от домашних кинотеатров в стиле ретро до профессиональных студийных мониторов. Его универсальность позволяет использовать его как в закрытых ящиках, так и в фазоинверторах.

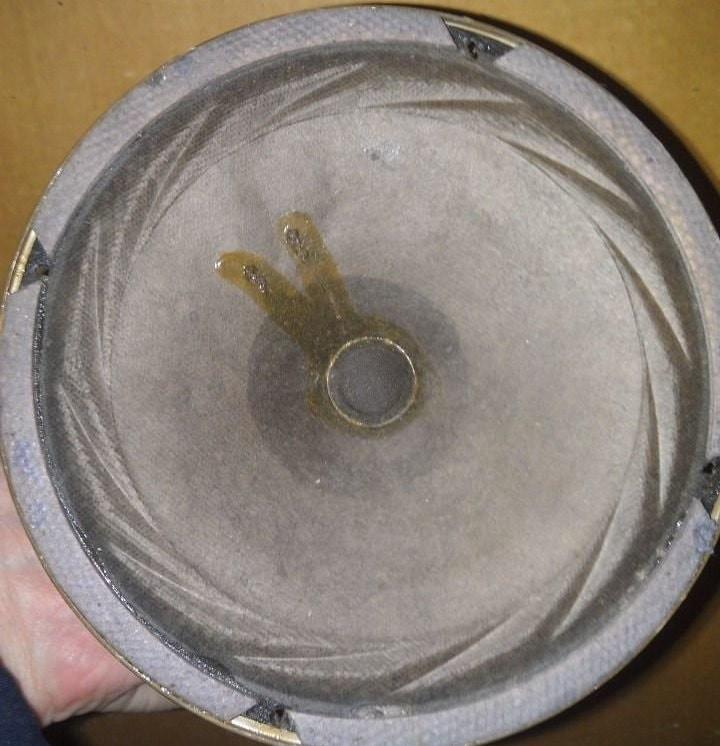

1 ГД-52А-8

Таблица технических характеристик 1ГД-52А-8

Параметр Значение
Ход диффузора 4 мм
Размеры (в дюймах) 2 дюйма (52 мм)
Громкоговоритель Да
Применение Акустические системы
Диаметр динамика 52 мм
Вес 0,33 кг
Номинальная мощность 10 Вт
Импеданс 8 Ом
Минимальная мощность От 1 Вт
Диаметм магнита 85 мм
Характер звучания Сбалансированный
Тип Советские динамики
Расшифровка модели 1 ГД - громкоговоритель динамический, 52 - диаметр 52 мм, А - модификация, 8 - импеданс 8 Ом
Полярность Обозначена на корпусе

Громкоговоритель 1ГД-52А применялся в открытых акустических системах трехпрограммных приемников и абонентских громкоговорителях 3 группы сложности для работы в помещениях. Существует также версия с низким сопротивлением – 1ГД-52-4 (4 Ом), обмоточные данные которой приведены ниже. Для сравнения, более крупный аналог — Динамик 2 ГДШ-2-8 (1 ГД-48).

1 ГД-52А-8

Основные характеристики:

Эффективный рабочий диапазон частот: 100 – 12500 Гц

Уровень характеристической чувствительности: 90 дБ

Неравномерность АЧХ: 15 дБ

1 ГД-52А-8

Полный коэффициент гармонических искажений на частотах:

ниже 1000 Гц: 5%

выше 1000 Гц: 3%

Номинальное электрическое сопротивление: 8 Ом и 4 Ом (для модели 1ГД-52-4)

Предельная шумовая (паспортная) мощность: 1 Вт

1 ГД-52А-8

Предельная долговременная мощность: 3 Вт

Предельная кратковременная мощность: 5 Вт

Частота основного резонанса: 115 Гц (±15 Гц)

Габаритные размеры: Ø160×55 мм

1 ГД-52А-8

Масса: 0,33 кг

Конструкция

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной системой. Рама изготовлена методом штамповки из стали. Диффузор круглый, конусный с тангенциальным подвесом. Пылезащитный колпачок бумажный. Центрирующая шайба тканевая с пропиткой.

1 ГД-52А-8

1ГД-52А-8 – звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,112 мм. Намотка двухслойная, в первом слое 44 витка, во втором 42. Омическое сопротивление звуковой катушки 8 Ом (+0,3…-1,2 Ом). Высота звуковой катушки 13 мм, внутренний диаметр 15,3 мм, внешний, вместе с намоткой 16 мм.

1ГД-52А-4 – Звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,125 мм. Намотка двухслойная, в первом слое 26 витков, во втором 23. Омическое сопротивление звуковой катушки 4,3 Ом (±0,9 Ом). Высота звуковой катушки 11,3 мм, внутренний диаметр 15,3 мм, внешний, вместе с намоткой 16 мм.

Для создания более мощных акустических систем на базе советских динамиков можно рассмотреть вариант использования Динамик 1 ГДШ-14-8, который обладает увеличенным диаметром диффузора и способен воспроизводить глубокие басы.
