Динамик 1ГДШ-5-4 (1ГД-55): характеристики, размеры и применение

1ГДШ-5-4 (1ГД-55) — это советский широкополосный динамик диаметром 130 мм и мощностью 5 Вт. Он отличается теплым натуральным звучанием и высокой надежностью. Этот громкоговоритель часто используется в самодельных акустических системах, радиоприемниках и портативных колонках. Для тех, кто ищет замену или хочет сравнить параметры, рекомендуем ознакомиться с динамиком 1 ГДВ-1-8 (1 ГД-56), который имеет схожую сферу применения.

Акустические динамики модели 1ГДШ-5-4, известные также как 1ГД-55, были разработаны и производились в СССР. Они предназначены для широкополосного воспроизведения звука и могут применяться в различных аудиосистемах: от встроенных акустик переносной аппаратуры до домашних Hi-Fi систем. Конструкция динамика обеспечивает чистый и мощный звук благодаря эффективному диффузору, способному воспроизводить глубокие басы и чистые высокие частоты.

Модель славится своей долговечностью благодаря качественным материалам и точной сборке. Диаметр магнита (40 мм) создает сильное магнитное поле, что повышает чувствительность динамика. Он особенно ценится аудиофилами за характерное «винтажное» звучание с теплым тоном. Если вам интересны другие решения для сабвуферов или НЧ-звеньев, посмотрите на динамик 5 ГДШ-5-4 (4 ГД-53).

Ниже приведены основные технические характеристики динамика 1ГДШ-5-4:

Таблица характеристик 1ГДШ-5-4 (1ГД-55)

Характеристика Значение
Ход диффузора До 1,5 мм
Размеры в дюймах 5 дюймов
Тип Широкополосный
Применение Радиоприемники, портативные колонки, домашние аудио системы
Диаметр динамика 130 мм
Вес 400 г
Номинальная мощность 5 Вт
Параметры ТДСХ Fs: 180 Гц, Qts: 1.5–3.0
Минимальная мощность 1 Вт
Диаметр магнита 40 мм
Характер звучания Теплый, натуральный
Происхождение Советский динамик
Расшифровка модели 1 — номер, ГДШ — громкоговоритель динамический широкополосный, 5 — мощность (Вт), 4 — сопротивление (Ом)
Полярность Стандартная

Изготовитель: Кировоградский завод радиоизделий.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики 1ГДШ-5-4 (1ГД-55)

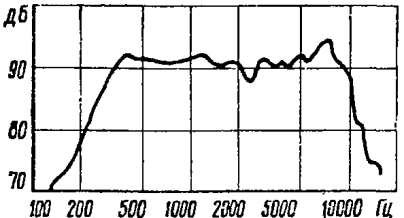

1 ГДШ-5-4 (1 ГД-55)

Диапазон частот: 200 – 10000 Гц

Неравномерность АЧХ: 14 дБ

Чувствительность: 90 дБ

Коэффициент гармоник на частотах:

  • 400 – 1000 Гц: 5 %
  • 2000 – 3000 Гц: 3 %

Номинальное сопротивление: 4 Ом

Рабочая мощность: 0,11 Вт

Паспортная мощность: 1 Вт

Долговременная мощность: 3 Вт

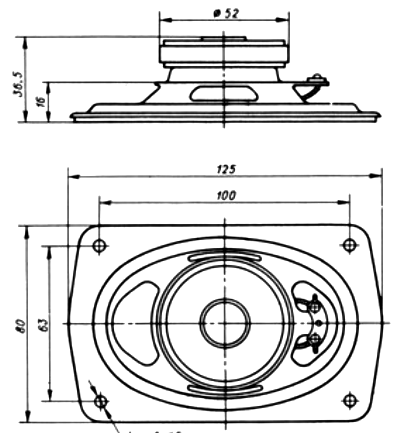

1 ГДШ-5-4 (1 ГД-55)

Кратковременная мощность: 8 Вт

Резонансная частота: 180 (±60 Гц)

Полная добротность: 1,5 – 3

Размеры: 125х80х36,5 мм

Вес: 0,2 кг

Конструкция 1ГДШ-5-4 (1ГД-55)

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь 1ГДШ-5-4 (1ГД-55)

  • Кольцевой магнит марки 22БА220, размером К52х23х7 мм.
    • 1 ГДШ-5-4 (1 ГД-55)
  • Керн диаметром 12 мм.
  • Верхний фланец с отверстием диаметром 18,4 мм.
  • Радиальная ширина воздушного зазора 0,7 мм, его высота 3 мм.
  • Индукция в зазоре 0,87 Тл.

Подвижная система 1ГДШ-5-4 (1ГД-55)

  • Звуковая катушка, намотанная проводом марки ПЭЛ диаметром 0,12 мм, намотка двухслойная, общее число витков 45, в первом слое 23 витка, во втором 22. Высота намотки 3,2 мм. Каркас звуковой катушки изготовлен из бумаги ЭН-70, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18 мм. Высота звуковой катушки 11 мм.
  • Диффузор и подвес конусный, овальный, изготовленный из бумажной массы.
  • Центрирующая шайба, изготовленная из ткани.
  • Пылезащитный колпачок из бумажной массы.

Для тех, кто интересуется динамиками с высоким сопротивлением, полезным будет изучение динамика 6 ГДВ-1-16 (3 ГД-2).
