Динамик 1 ГДШ-3-8 (0,5 ГД-37): характеристики, размеры и применение

Громкоговоритель 1 ГДШ-3-8 (также известный как 0,5 ГД-37) — это классический советский широкополосный динамик, разработанный для использования в бытовой и профессиональной аудиотехнике. Модель отличается высокой надежностью, простым конструктивным исполнением и способностью работать в сложных условиях. Его ключевые параметры — номинальная мощность 8 Вт и сопротивление 8 Ом — позволяют эффективно использовать его как в домашних акустических системах, так и в ремонтных проектах vintage-аудио. О том, как расшифровать маркировку и где найти аналоги, читайте ниже, а также обратите внимание на динамик 1 ГДВ-1-8 (1 ГД-56), который часто применяется в схожих задачах.

Технические параметры и характеристики 1 ГДШ-3-8

Динамик 1 ГДШ-3-8 (0,5 ГД-37) обладает следующими основными характеристиками:

• Номинальное сопротивление: 8 Ом.
• Паспортная мощность: 1 Вт.
• Долговременная мощность: 3 Вт.
• Кратковременная мощность: 5 Вт.
• Диапазон рабочих частот: 315 – 7100 Гц.
• Чувствительность: 92 дБ.

• Резонансная частота: 300 Гц (±50 Гц).
• Полная добротность: 3,5 (±1,5).

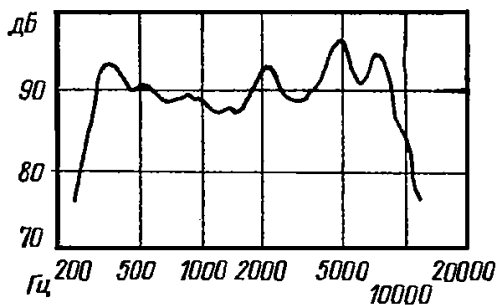

Неравномерность АЧХ составляет 14 дБ, а коэффициент гармоник на частотах 630 Гц не превышает 5%, а в диапазоне 1000–2000 Гц снижается до 3%. Динамик способен выдавать среднее звуковое давление 0,08 Па.

Конструкция и устройство динамика

Громкоговоритель 1 ГДШ-3-8 (0,5 ГД-37) выполнен по электродинамическому типу. Это широкополосная круглая головка с экранированной магнитной цепью, что минимизирует влияние внешних магнитных полей. Корзина изготовлена методом штамповки из стали, обеспечивая жесткость конструкции при небольшом весе.

Магнитная система

В основе конструкции лежит керновой магнит марки ЮН15ДК25БА. Основные параметры магнитной цепи:

• Диаметр керна: 11,8 мм.
• Верхний фланец имеет отверстие диаметром 13,2 мм.
• Радиальная ширина воздушного зазора — 0,7 мм, высота — 3 мм.

• Индукция в зазоре достигает 0,78 Тл.

Подвижная система

Подвижная система динамика 1 ГДШ-3-8 (0,5 ГД-37) включает в себя:

• Звуковая катушка: двухслойная намотка проводом ПЭВЛ диаметром 0,08 мм. Общее число витков — 57 (29 в первом слое, 28 во втором). Омическое сопротивление катушки составляет 8 Ом (±0,8 Ом). Каркас изготовлен из бумаги марки ЭН-70 (толщина 0,08 мм), внутренний диаметр — 12,2 мм, внешний — 12,8 мм. Высота намотки — 9,5 мм.
• Диффузор: изготовлен из бумажной массы со специальной пропиткой для повышения прочности и влагозащиты.

• Подвес и центрирующая шайба: подвес интегрирован в диффузор, а центрирующая шайба выполнена из тканевого материала.
• Пылезащитный колпачок: также изготовлен из пропитанной бумажной массы.

Для тех, кто ищет динамики других типоразмеров, рекомендуем ознакомиться с динамиком 5 ГДШ-3-4 (3 ГД-42), который часто используется в качестве НЧ-излучателей.

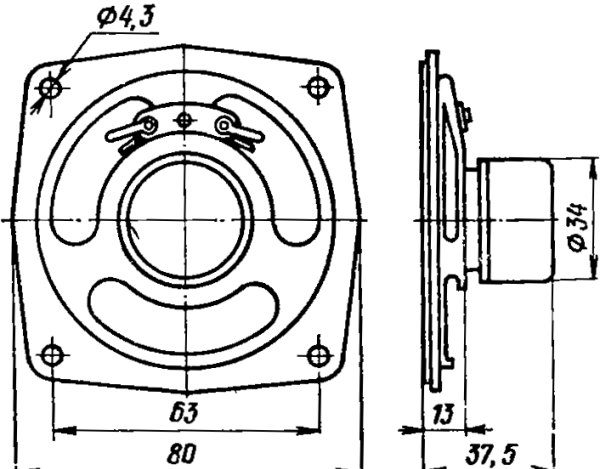

Габариты и посадочные размеры

При установке динамика 1 ГДШ-3-8 (0,5 ГД-37) в акустическую систему важно учитывать его физические параметры:

• Диаметр диффузора: 165 мм (6,5 дюймов).
• Габариты магнитной системы: 80х80х37,5 мм.
• Вес динамика: 0,14 кг.
• Ход диффузора: 5 мм.
• Диаметр магнита: 120 мм (по корпусу).

Расшифровка маркировки 1 ГДШ-3-8

Маркировка динамика 1 ГДШ-3-8 (0,5 ГД-37) содержит полную информацию о его типе и характеристиках. Для удобства восведения расшифровка вынесена отдельно:

1 ГДШ-3-8:

• 1 — количество головок в корпусе (если бы их было несколько).
• ГД — головка динамическая.

• Ш — широкополосная.
• 3 — порядковый номер разработки.
• 8 — номинальное сопротивление (8 Ом).

0,5 ГД-37:

• 0,5 — номинальная мощность (0,5 Вт в старой системе обозначений, хотя паспортная мощность указана как 1 Вт, а долговременная 3 Вт, что связано с разными методиками тестирования).
• ГД — головка динамическая.
• 37 — заводской номер модели.

Назначение и область применения

Динамик 1 ГДШ-3-8 (0,5 ГД-37) предназначен для использования во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности. Он рассчитан на работу как в помещении, так и на открытом воздухе. Благодаря экранированной магнитной цепи, его можно применять в устройствах, чувствительных к магнитным полям. Высокая надежность и простота конструкции делают его отличным выбором для ремонта старой техники и создания авторских акустических систем.

Визуальное описание и фото динамика

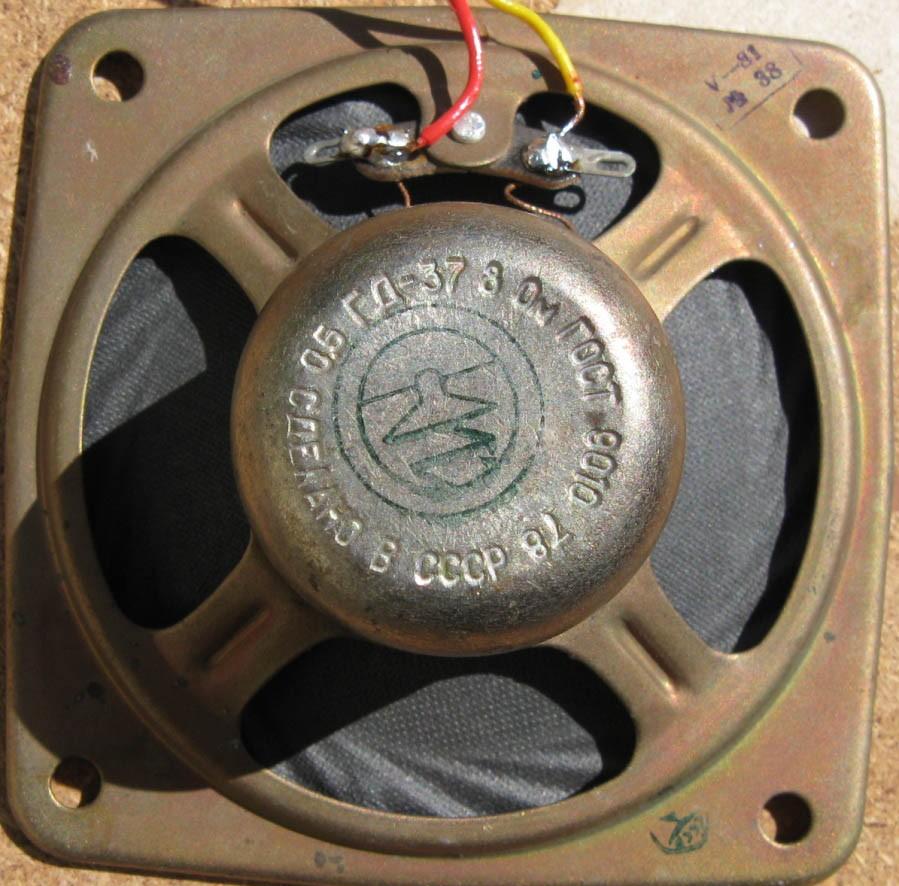

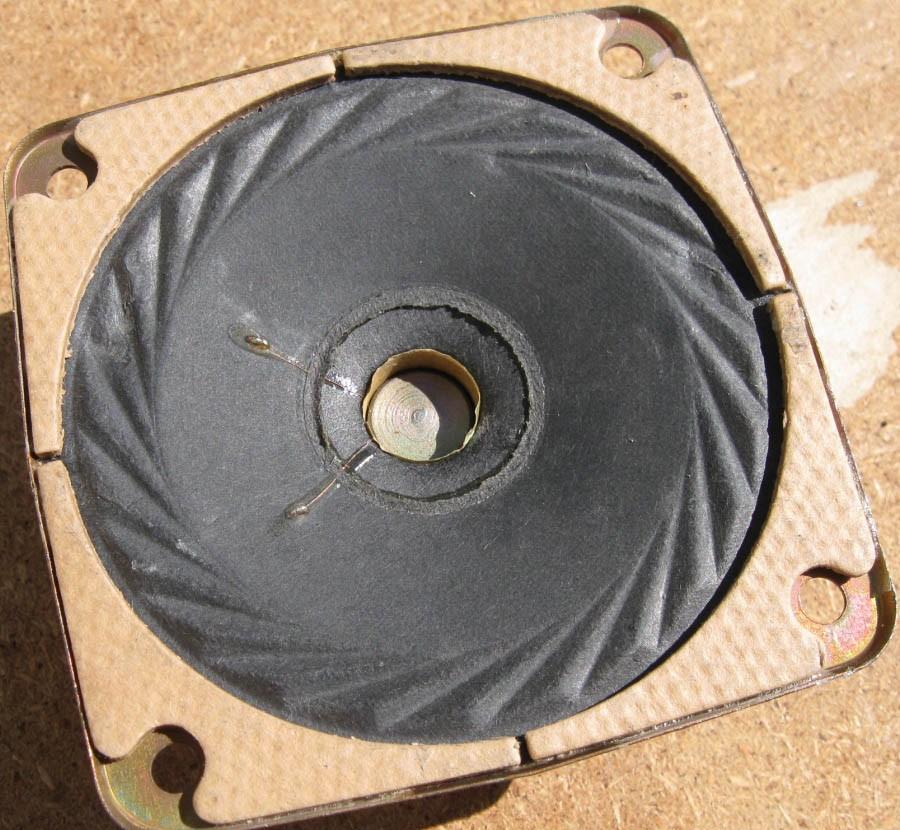

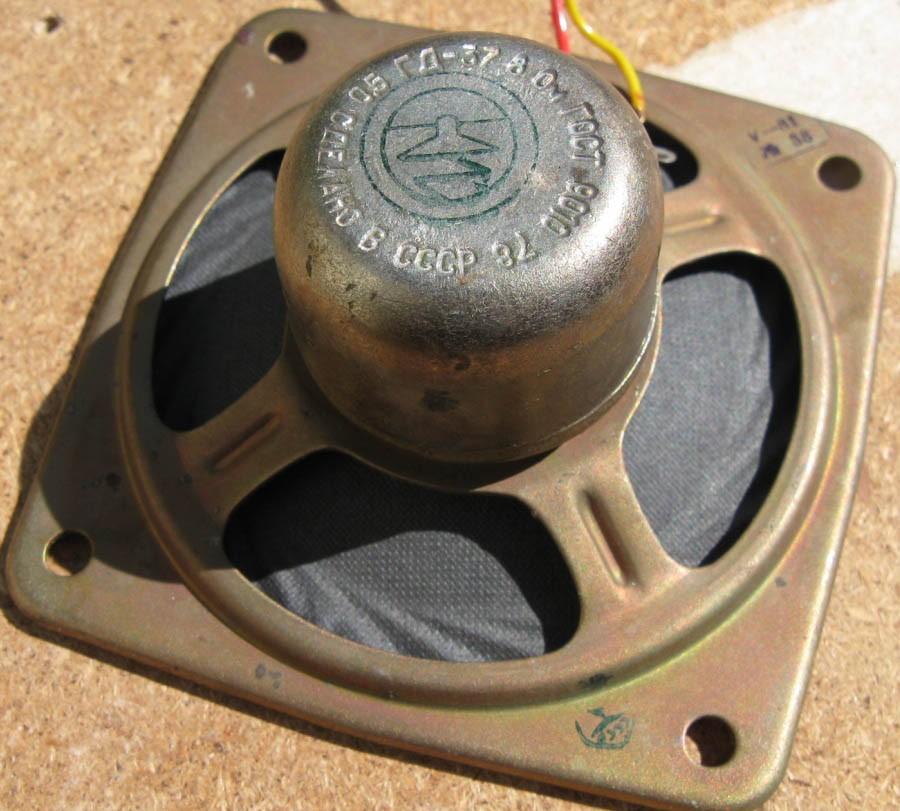

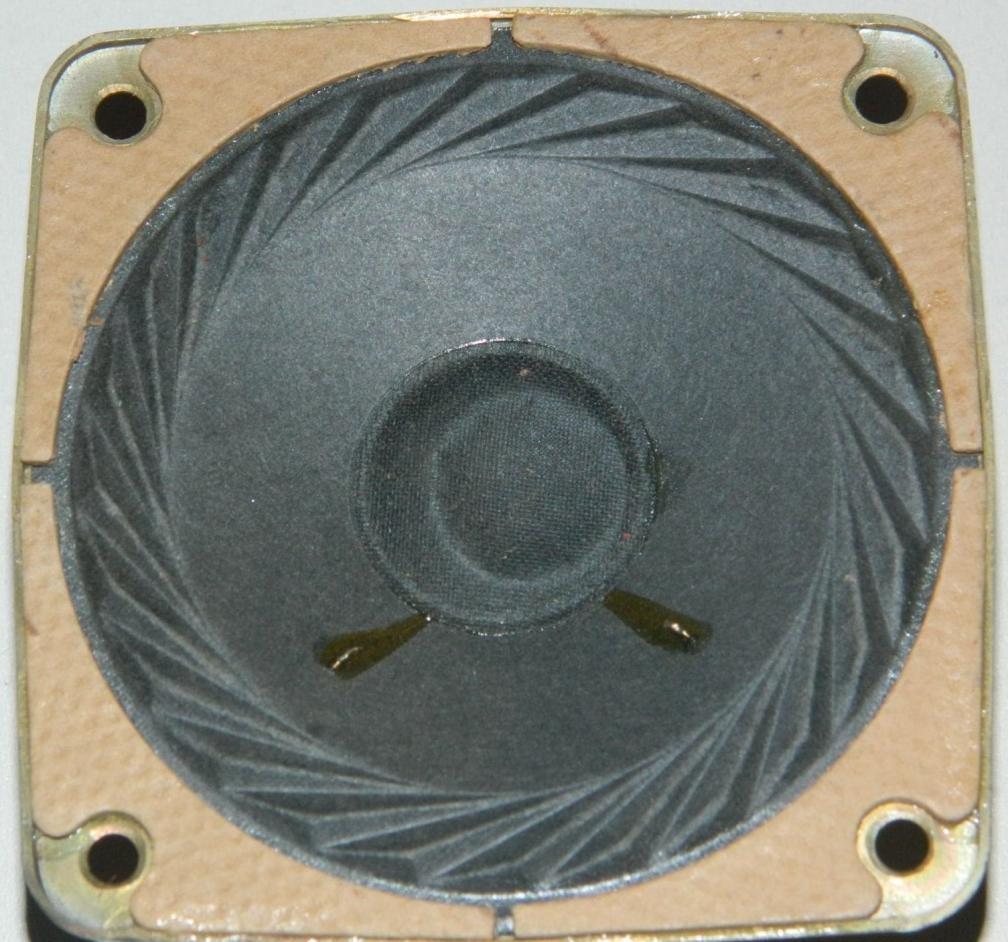

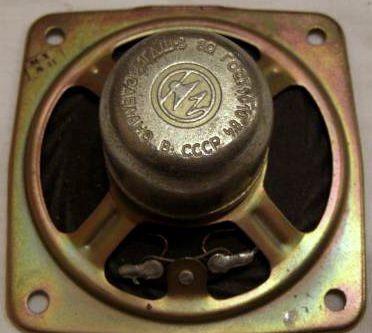

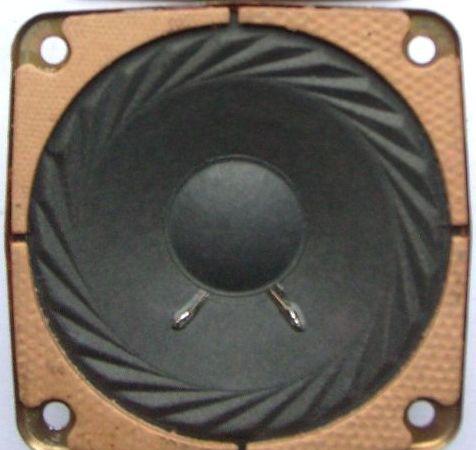

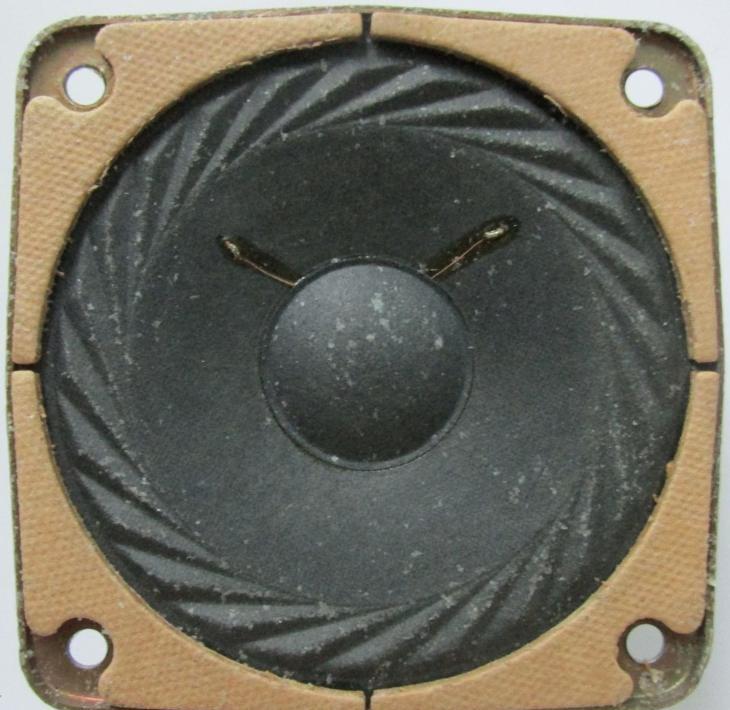

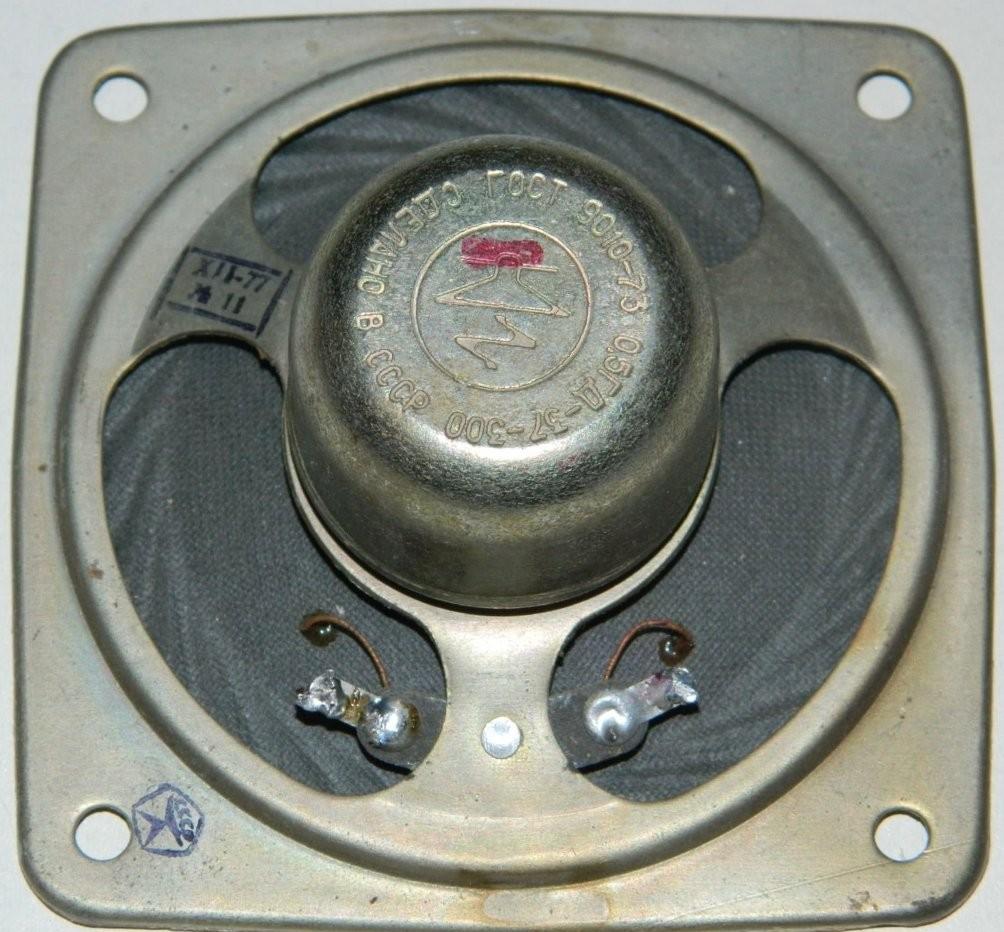

На фотографиях представлен динамик 1 ГДШ-3-8 (0,5 ГД-37) с разных ракурсов. Вы можете рассмотреть особенности конструкции корзины, магнитной системы и диффузора. Динамик имеет круглую форму, характерную для советской аудиотехники, с металлической штампованной корзиной и бумажным диффузором с пропиткой.

Производитель и качество

Динамик 1 ГДШ-3-8 (0,5 ГД-37) выпускался Кировоградским радиозаводом радиоизделий. Завод славился производством качественной акустической продукции, которая до сих пор ценится аудиофилами за чистоту звучания и долговечность. Несмотря на возраст, эти динамики сохраняют свои характеристики и остаются востребованными на рынке запчастей для ретро-аудиотехники.
