Динамик 0,5 ГДШ-1-8 (0,25 ГД-10): характеристики и применение

Модель акустического динамика 0,5 ГДШ-1-8 (также известная как 0,25 ГД-10) представляет собой качественный широкополосный элемент аудиосистем, обладающий надежными и выразительными звуковыми характеристиками. Этот громкоговоритель отлично подойдет для различных звуковых инсталляций благодаря своей универсальности. Диффузор динамика выполнен из прочных материалов, что обеспечивает его долговечность и стабильность звучания. Для тех, кто ищет альтернативы, стоит также рассмотреть динамик 0,5 ГДШ-9-8, имеющий схожие параметры, но другую конструкцию.

Конструкция динамика 0,5 ГДШ-1-8 предусматривает стабильную работу в среднем и высокочастотном диапазонах. Благодаря компактным размерам диффузора, звуковые волны распространяются равномерно, заполняя помещение качественным и чистым звуком. Эта модель широко использовалась в советской акустике и продолжает быть популярной среди любителей винтажного звука. Многочисленные тестирования показали, что 0,5 ГДШ-1-8 способен воспроизводить звук с высокой точностью и минимальной искажённостью.

Основные параметры динамика:

Таблица характеристик 0,5 ГДШ-1-8 (0,25 ГД-10)

Характеристика	Значение
Диаметр динамика	4 дюйма (около 100 мм)
Ход диффузора	0.5 мм
Мощность (сколько ватт)	10 Вт
Минимальная мощность (от скольки ватт играет)	0.25 Вт
Диаметр магнита	1 дюйм
Вес	0.25 кг
Полярность	+/-
Применение	Аудиосистемы разного типа
Характер звучания	Чистый и точный
Советские динамики	Да
Расшифровка модели	0,5 ГДШ-1-8 - 0,25 ГД-10

Изготовитель: Кировоградский радиозавод радиоизделий.

Назначение: для применения во встроенных открытых акустических системах малогабаритной переносной и карманной бытовой радиоаппаратуры для работы в помещении и на открытом воздухе.

Технические характеристики 0,25ГД-10

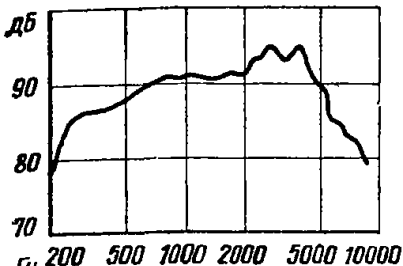

Диапазон частот: 315 – 5000 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность: 90 дБ

Номинальное среднее звуковое давление: 0,08 Па

Коэффициент гармоник на частотах 630 – 2000 Гц: 5 %

Номинальное сопротивление: 8 Ом

Паспортная мощность: 0,5 Вт

Долговременная мощность: 2 Вт

Кратковременная мощность: 3 Вт

Резонанс: 290 (+/- 60 Гц)

Полная добротность: 3 (+/- 1)

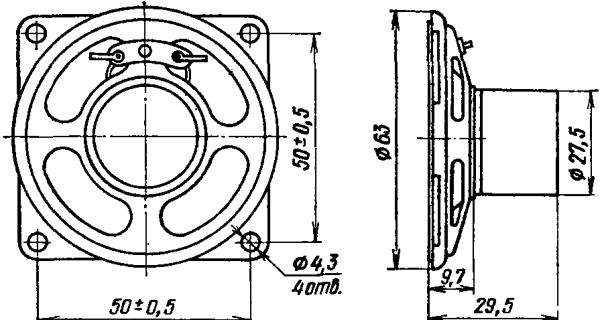

Размеры: ø63х29,5 мм

Вес: 70 г

Конструкция 0,25ГД-10

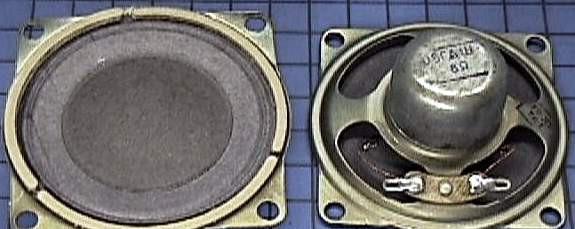

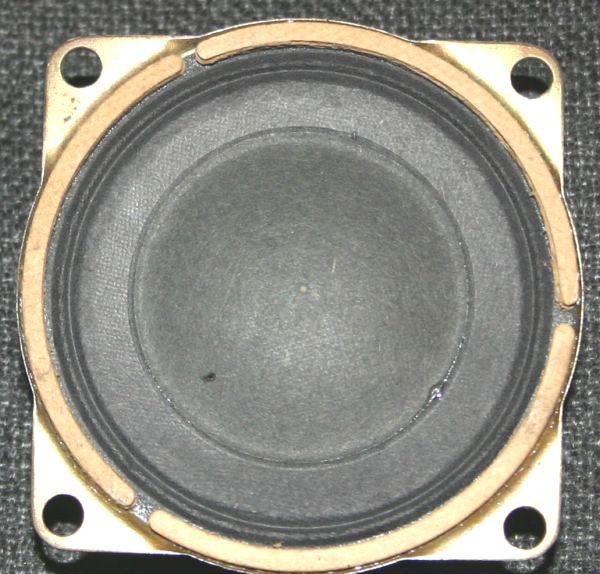

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

Керновой магнит марки ЮН13ДК24.

Керн диаметром 15 мм.

Верхний фланец с отверстием диаметром 16,2 мм.

Радиальная ширина воздушного зазора 0,6 мм, его высота 2 мм.

Индукция в зазоре 0,82 Тл.

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 41, в первом слое 21 виток, во втором 20. Высота намотки 2,1 мм, омическое сопротивление 7 Ом (+/- 0,7 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70, толщиной 0,085 мм, внутренний диаметр 15,24 мм, внешний (вместе с намоткой) 15,82 мм. Высота звуковой катушки 8 мм.

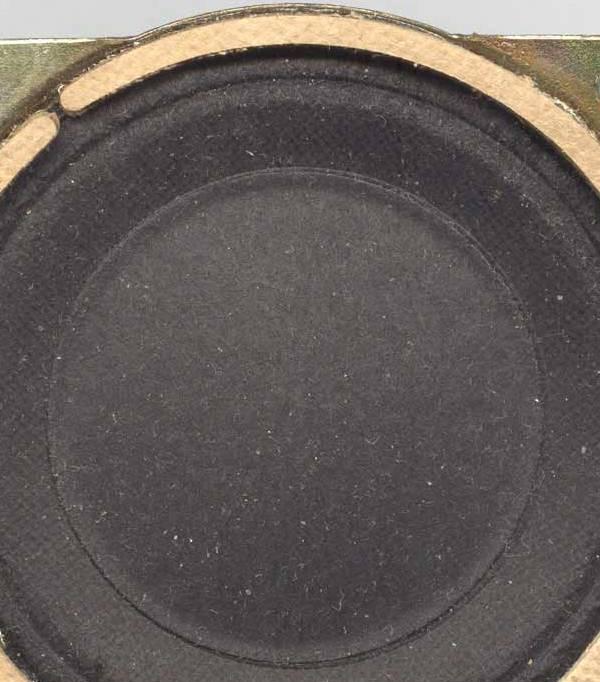

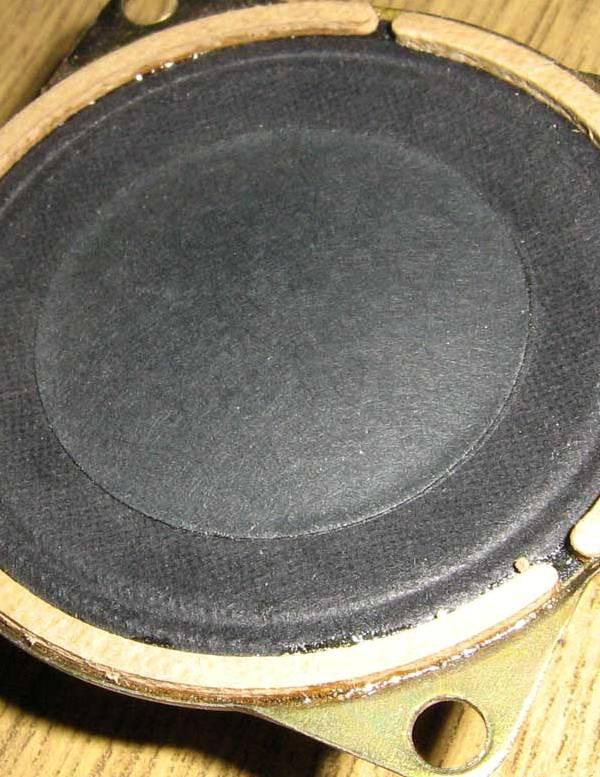

Диффузор с подвесом, изготовленный из бумажной массы с пропиткой.

Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака.

Пылезащитный колпачок из бумажной массы с пропиткой.

Для сравнения с другими моделями серии ГДШ, например, динамик 0,25 ГДШ-1-10, который имеет схожую конструкцию, но отличается номинальной мощностью и габаритами.

В заключение, если вам нужен более мощный аналог для больших акустических систем, обратите внимание на динамик 1 ГД-36, который обеспечивает более глубокое звучание.
