ГДШ-1-10 — это классический советский широкополосный динамик, разработанный для использования в бытовой радиоаппаратуре. Несмотря на то, что в маркировке присутствует цифра «0,25», обозначающая номинальную мощность в 25 Вт, официальное название модели — ГДШ-1-10. Этот динамик отличается надежностью и долговечностью, что делает его востребованным среди аудиофилов, занимающихся реставрацией vintage-техники, а также среди конструкторов простых акустических систем. Динамик обеспечивает чистое звучание в своем диапазоне и хорошо подходит для задач, где не требуется глубокий суб-бас, но важна точность передачи средних частот.
Динамик ГДШ-1-10 имеет диаметр диффузора около 100 мм (примерно 4 дюйма), что позволяет ему эффективно работать в компактных корпусах. Он способен выдавать достаточно мощный звук для своего размера, благодаря высокой чувствительности. Мощность динамика составляет 25 Вт, что позволяет ему уверенно работать в паре с ламповыми и транзисторными усилителями мощностью от 5 Вт и выше. Для тех, кто ищет альтернативы, стоит обратить внимание на динамик 1 ГДШ-1-16, который является более мощным аналогом для больших акустических систем.
Одной из ключевых особенностей ГДШ-1-10 является его универсальность. Он применялся в различных акустических системах, включая домашние стереопары, радиолы и даже некоторые модели профессионального оборудования прошлых лет. Конструкция динамика позволяет легко интегрировать его в современные корпуса при условии правильного подбора фазоинвертора или закрытого ящика. Вес динамика составляет всего 58 грамм, что делает его монтаж крайне простым и не требует усиленной фиксации в корпусе.
Изготовитель
: Кировоградский радиозавод радиоизделий.
Назначение
: для применения во встроенных открытых акустических системах бытовой радиоаппаратуры для работы в помещении и на открытом воздухе.
Технические характеристики:
Диапазон частот: 450 – 3150 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 91,5 дБ
Номинальное среднее звуковое давление: 0,08 Па
Коэффициент гармоник на частотах:
600 Гц: 10 %
1000 Гц: 7 %
2000 Гц: 5 %
Номинальное сопротивление: 10 Ом
Паспортная мощность: 25 Вт
Резонанс: 400 (±50 Гц)
Полная добротность: 3 (±0,8)

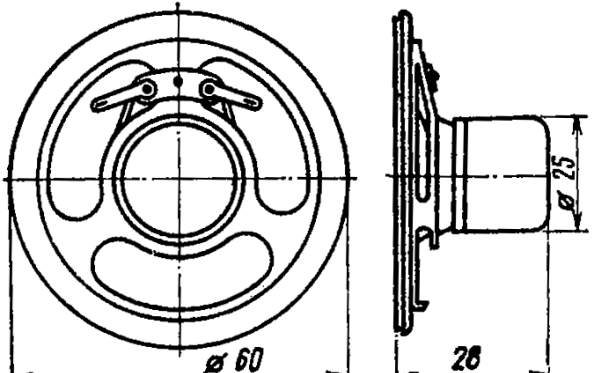

Размеры: ø60х28 мм
Вес: 58 г
Конструкция:
Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.
Магнитная цепь:
Керновой магнит марки ЮН13ДК-24
Керн диаметром 10 мм
Верхний фланец с отверстием диаметром 11 мм
Радиальная ширина воздушного зазора 0,5 мм
Индукция в зазоре 0,75 Тл.
Подвижная система:
Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,071 мм, намотка двухслойная, общее число витков 63, в первом слое 32 витка, во втором 31. Высота намотки 2,8 мм, омическое сопротивление 3,5 Ом. Каркас звуковой катушки изготовлен из бумаги марки ЭН-70 толщиной 0,08 мм, внутренний диаметр 10,2 мм, внешний (вместе с намоткой) 10,8 мм. Высота звуковой катушки 8,5 мм.
Диффузор с подвесом, изготовленный из бумажной массы с пропиткой.
Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака.
Пылезащитный колпачок из поролона.
Для сравнения, если вам нужен более мощный аналог с похожими характеристиками, можно рассмотреть динамик 0,25 ГДШ-71-12, который также широко применялся в советской аппаратуре. ГДШ-1-10 остается отличным выбором для тех, кто ценит аутентичность звучания и простоту конструкции.
