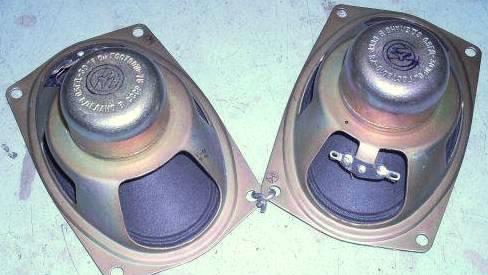

Динамик 1 ГДШ-1-16 (0,5 ГД-30)

Советский широкополосный динамик 1 ГДШ-1-16 (также известный как 0,5 ГД-30) — это надежный компонент с номинальной мощностью 30 Вт и сопротивлением 16 Ом. Диффузор диаметром 5 дюймов (125 мм) обеспечивает чистое звучание в широком диапазоне частот, что делает его отличным выбором для самодельных акустических систем. Если вам нужны другие решения для аудиопроектов, обратите внимание на динамик 1 ГД-44, который часто используется в качестве высокочастотного звена.

Динамик характеризуется отличным звучанием, что делает его идеальным выбором для использования как в домашних аудиосистемах, так и в профессиональных аудиосистемах. Одним из ключевых преимуществ данной модели является ее универсальность и способность воспроизводить звуки в широком диапазоне частот, обеспечивая чистоту и четкость звука.

Коническая форма диффузора позволяет динамику 1 ГДШ-1-16 воспроизводить низкие частоты с минимальными искажениями, а также обеспечивать хорошее звучание средних и высоких частот. Магнитная система обладает высокой эффективностью, что способствует достижению высокого уровня звукового давления при минимальных энергозатратах.

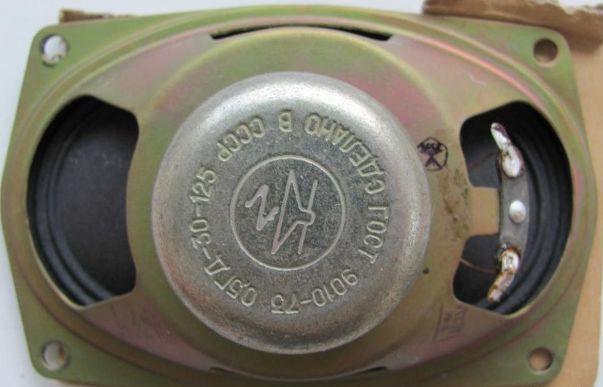

Динамик 1 ГДШ-1-16 имеет компактные размеры и относительно небольшой вес, что облегчает его установку в различные акустические системы. Полярность динамика отмечена на задней части корпуса для удобства подключения. Для сравнения, более мощные решения, такие как 30 ГДВ-1-8, требуют более массивных корпусов, тогда как 1 ГДШ-1-16 отлично вписывается в компактные конструкции.

Модель 1 ГДШ-1-16 является надежным и долговечным решением для тех, кто ценит качество звука и ищет надежный компонент для своей аудиосистемы. При должном уходе и эксплуатации данный динамик прослужит долго, не теряя своих характеристик. В качестве альтернативы маломощным драйверам можно рассмотреть 0,25 ГДШ-1-10, который имеет схожую конструкцию, но меньший диаметр.

Технические характеристики динамика 1 ГДШ-1-16

Старое наименование: 0,5 ГД-30

Изготовитель: Кировоградский радиозавод радиоизделий.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой радиоаппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики 1 ГДШ-1-16:

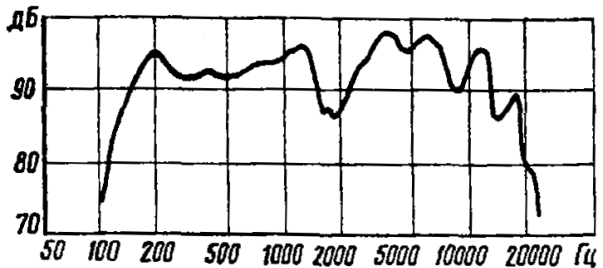

Диапазон частот: 125 – 10000 Гц

Неравномерность АЧХ: 10 дБ

Чувствительность: 93 дБ

Коэффициент гармоник на частотах:

400 – 630 Гц: 5 %

1000 – 4000 Гц: 3 %

Номинальное сопротивление: 16 Ом

Рабочая мощность: 0,5 Вт

Паспортная мощность: 1 Вт

Долговременная мощность: 3 Вт

Кратковременная мощность: 5 Вт

Резонанс: 125 (+/- 40 Гц)

Полная добротность: 2 (+/- 0,5)

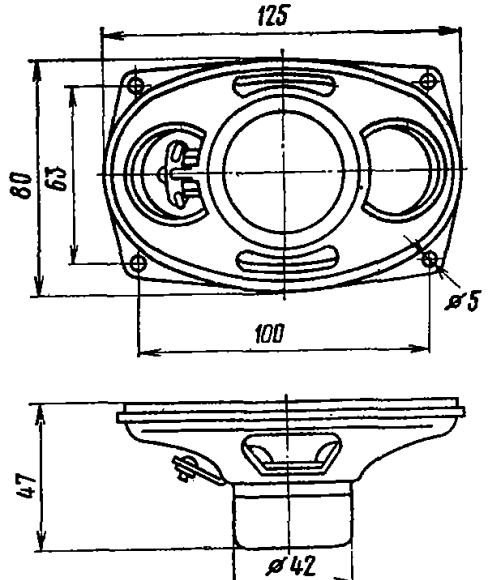

Размеры: 125х80х47 мм

Вес: 190 г

Конструкция 1 ГДШ-1-16

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

Керновой магнит марки 22БА229, размером К52х23х7 мм.

Керн диаметром 20 мм.

Верхний фланец с отверстием диаметром 21,3 мм.

Радиальная ширина воздушного зазора 0,65 мм, его высота 2,6 мм.

Индукция в зазоре 0,95 Тл.

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 86, в первом слое 44 витка, во втором 42. Высота намотки 5 мм, омическое сопротивление 14,5 Ом (+/- 2,2 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70, толщиной 0,085 мм, внутренний диаметр 20,34 мм, внешний (вместе с намоткой) 20,9 мм. Высота звуковой катушки 11,5 мм.

Диффузор с подвесом, изготовленный из бумажной массы.

Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака.

Пылезащитный колпачок из бумажной массы.

Аналоги и замена динамика 1 ГДШ-1-16

При ремонте vintage-аудиотехники или создании кастомных АС, динамик 1 ГДШ-1-16 (0,5 ГД-30) можно заменить на другие советские модели со схожими параметрами. Наиболее близкими аналогами по звуковому характерту и габаритам являются динамики серий 1ГД-8 или 1ГД-21, хотя они могут иметь отличное сопротивление (например, 4 Ом вместо 16 Ом), что потребует корректировки схемы разделительного фильтра. Также в качестве замены иногда рассматривают современные малогабаритные драйверы, однако для сохранения «того самого» советского звучания лучше искать оригинальные компоненты на разборках или новые старые запасы (NOS).
