Динамик 1ГД-36: характеристики, размеры, аналоги и применение

Акустический динамик модели 1ГД-36 — это легендарный советский громкоговоритель, широко применявшийся в бытовой радиоаппаратуре. Это надежное устройство для воспроизведения среднечастотного звука, отличающееся точностью, чистотой и долговечностью. В отличие от современных аналогов, таких как динамик 1ГД-28, данная модель имеет свои уникальные акустические особенности, обусловленные конструкцией магнитной цепи и диффузора.

Особенностью 1ГД-36 является хорошо проработанный бумажный диффузор с пропиткой, обеспечивающий равномерное распределение звуковых волн. Благодаря этому звучание остается стабильным и без искажений даже на высоких громкостях. Динамик предназначен для использования как в бытовых, так и в профессиональных аудиоустройствах. Его можно встретить в радиоприемниках, телевизорах, а также в составе более сложных систем, где он может работать в паре с другими излучателями, например, с динамиком 4ГД-4.

Таблица технических характеристик 1ГД-36

Ниже представлены полные технические параметры динамика, включая электрические и габаритные характеристики, необходимые для расчета акустического оформления.

Конструкция и материалы динамика

Головка громкоговорителя выполнена по электродинамическому типу. Это широкополосный овальный динамик с экранированной магнитной цепью, что позволяет использовать его вблизи чувствительных электронных приборов, не искажая их работу. Конструкция отличается простотой и высокой ремонтопригодностью.

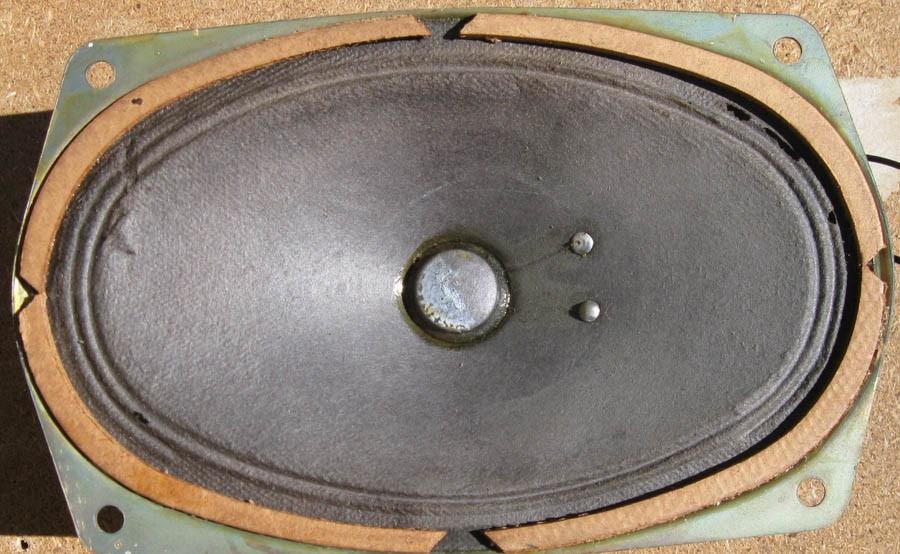

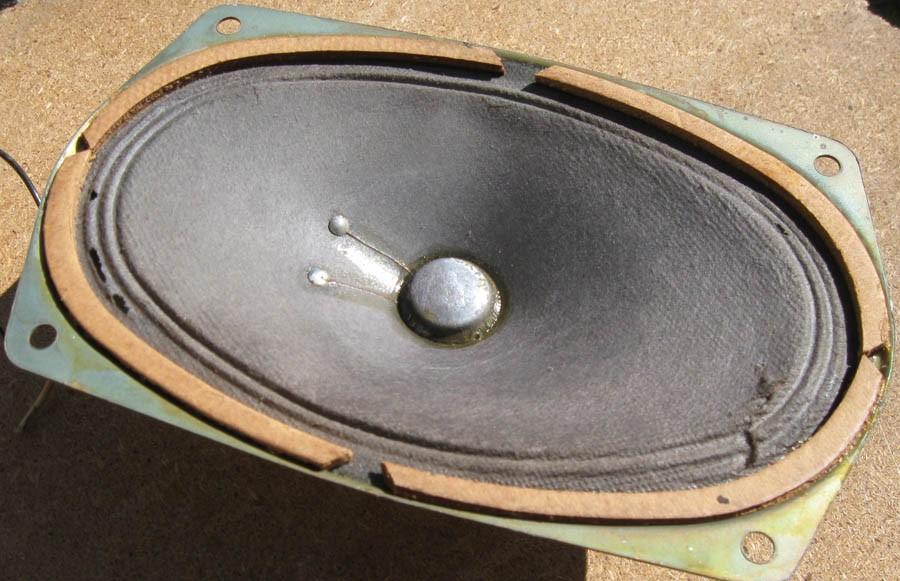

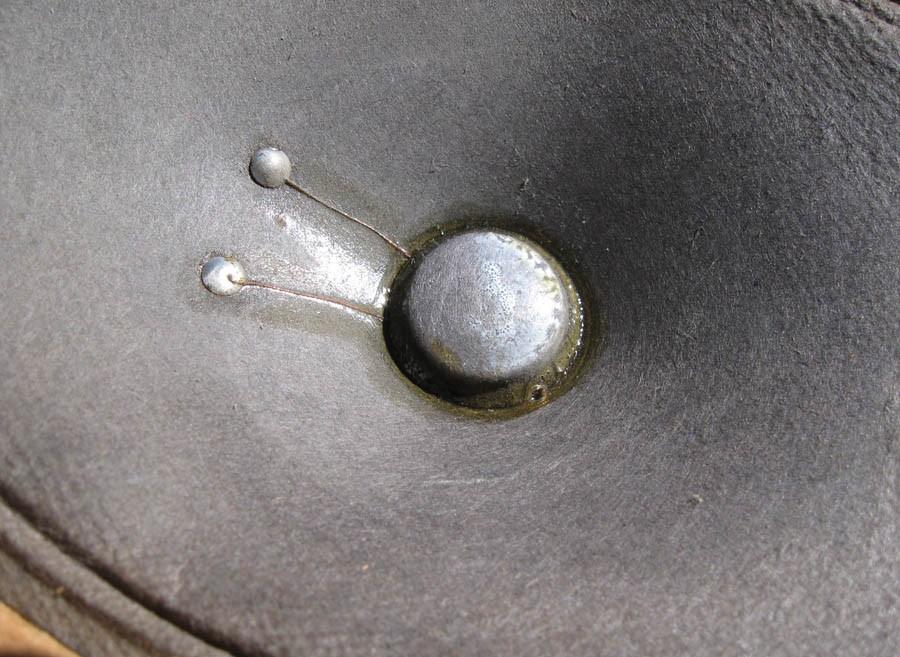

Диффузородержатель изготовлен методом штамповки из стали, что обеспечивает необходимую жесткость при относительно низком весе. Сам диффузор с подвесом сделан из бумажной массы со специальной пропиткой, что придает ему нужные демпфирующие свойства. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака, что гарантирует долговечность подвижной системы.

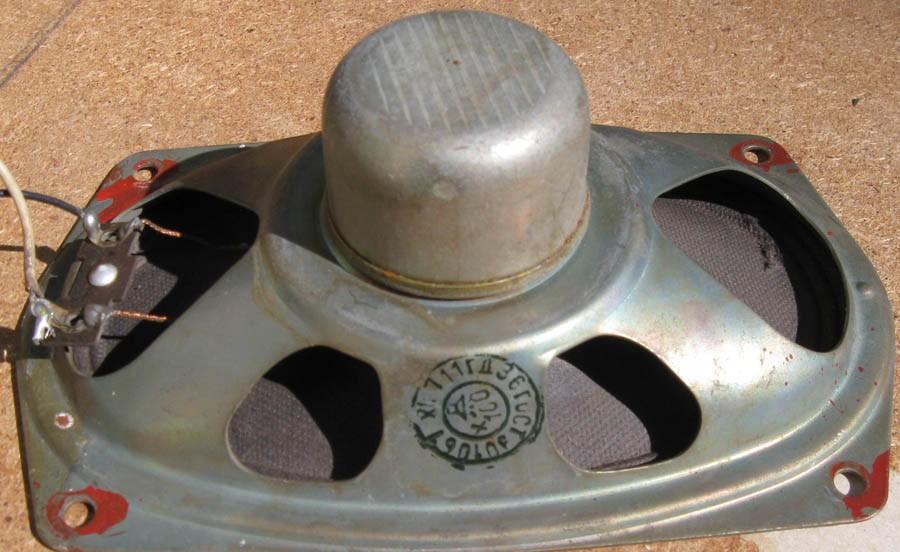

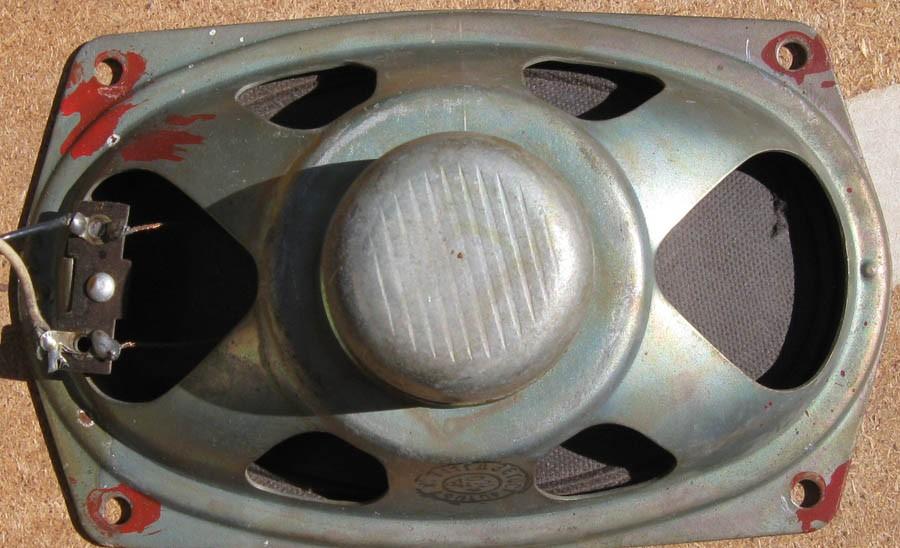

Магнит — керновый, экранированный. Динамик 1ГД-36 имел два варианта исполнения по частотной характеристике: с диапазоном 100–12500 Гц и 140–12500 Гц. Оба варианта имели схожую неравномерность АЧХ около 10 дБ.

Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Схема и габаритные размеры

Эффективный рабочий диапазон частот: 100 – 10000 Гц. Неравномерность АЧХ: 12 дБ. Чувствительность: 90 дБ. Среднее стандартное звуковое давление: 0,2 Па. Номинальное электрическое сопротивление: 8 Ом. Номинальная мощность: 1 Вт. Предельная шумовая (паспортная) мощность: 1,5 Вт. Частота основного резонанса, Гц: 100 Гц (±10 Гц). Индукция в рабочем зазоре: 0,7 Вб/м2. Габаритные размеры: 160x100x58 мм. Масса: 0,27 кг.

Где применяется динамик 1ГД-36

Советские динамики известны своей надежностью и качеством, и модель 1ГД-36 не является исключением. Сбалансированные параметры и оптимизированные технические характеристики делают его предпочтительным выбором для тех, кто ценит качественное звукопередающее оборудование. Полярность подключения соблюдается согласно стандартному обозначению для удобства монтажа и использования.

Несмотря на возраст конструкции, этот динамик часто используется в самодельных акустических системах, ретро-аудиопроектах и для восстановления vintage-техники. Для сравнения, если вам нужен более мощный вариант для сабвуфера, можно рассмотреть динамик 25 ГДШ-1-4, однако для чистого воспроизведения вокала и средних частот 1ГД-36 остается отличным выбором.
