Динамик 0,5 ГДШ-9-8: характеристики, размеры и аналоги

0,5 ГДШ-9-8 — советский широкополосный громкоговоритель диаметром 90 мм и сопротивлением 8 Ом. Номинальная мощность составляет 0,5 Вт, а предельно допустимая достигает 10 Вт. Динамик применялся в портативной радиоаппаратуре, обеспечивая надежное звучание в компактных корпусах. Для тех, кто ищет замену или хочет изучить другие модели, рекомендуем ознакомиться с динамиком 0,5 ГДШ-1-8.

Описание и назначение 0,5 ГДШ-9-8

Конструкция динамика включает диффузор с бумажной массой и подвесом, что обеспечивает оптимальный ход и минимальные искажения на средних частотах. Диффузородержатель выполнен штамповкой из стали, а центрирующая шайба изготовлена из ткани, пропитанной бакелитовым лаком. Магнитная система построена на керновом магните диаметром 45 мм, что гарантирует стабильную работу даже при высоких уровнях громкости.

Модель 0,5 ГДШ-9-8 сочетает в себе классические традиции советского машиностроения и практическую надежность. Это делает её востребованной среди радиолюбителей, занимающихся реставрацией vintage-аудиотехники. Диаметр 90 мм позволяет использовать его в разнообразных акустических оформлениях, от открытых коробов до закрытых ящиков. Если вас интересуют другие широкополосные решения, посмотрите на динамик 2 ГДШ-6-8.

Таблица характеристик 0,5 ГДШ-9-8

Модель 0,5 ГДШ-9-8
Тип Широкополосный громкоговоритель
Номинальная мощность 0,5 Вт
Предельно допустимая мощность 10 Вт
Сопротивление (импеданс) 8 Ом
Диаметр диффузора 90 мм (3.5 дюйма)
Диаметр магнита 45 мм
Ход диффузора 14 мм
Частотный диапазон 70-20000 Гц (декларировано)
Вес 550 г
Расшифровка Громкоговоритель Диффузорный Широкополосный, диаметр 9 см, импеданс 8 Ом

Изготовитель: ПО “Радий”.

Назначение: применение во встроенных открытых акустических системах миниатюрной переносной и карманной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические параметры звучания

Несмотря на заявленный широкий диапазон, реальный рабочий диапазон частот динамика ограничен. Основные параметры, влияющие на качество звука:

  • Диапазон воспроизводимых частот: 350 – 3150 Гц (основной рабочий диапазон).
  • Неравномерность АЧХ: 12 дБ.
  • Чувствительность: 89 дБ.
  • Частота основного резонанса: 350 Гц.
  • Габаритные размеры: Ø50х14 мм (указаны для определенной модификации или вала).
  • Масса: 0,025 кг (для легкой версии) или 550 г (полный комплект).

Описание конструкции 0,5ГДШ-9

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Пылезащитный колпачок из ткани. Магнитная система построена на керновом магните. Применялся в радиоприемнике “Олимпик-305”.

Для сравнения с более мощными аналогами можно рассмотреть динамик 6 ГДВ-15-8.

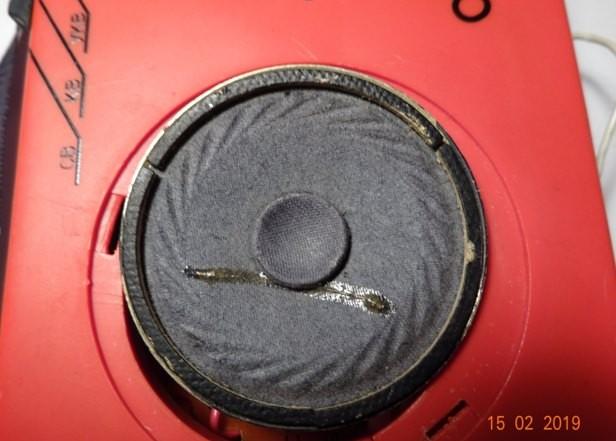

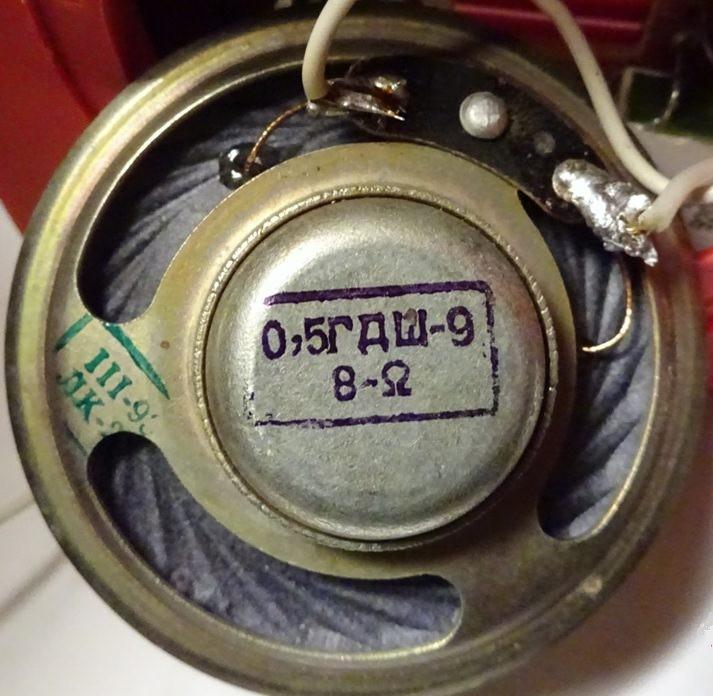

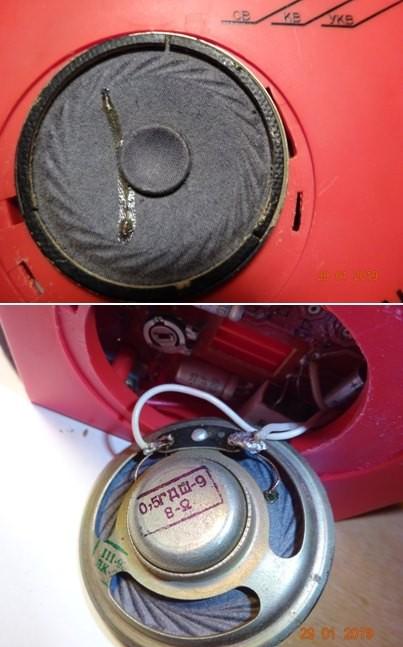

Фото прислал .
