Усилитель RFT SV 3935 Hi-Fi: характеристики и описание
Изготовитель: Германия. Впервые был представлен в 1987 году на осенней ярмарке в Лейпциге. Этот аппарат относится к классу Hi-Fi усилителей, демонстрируя типичный для того времени подход к созданию надежной и качественной звуковой аппаратуры в ГДР. Для тех, кто ищет более ранние версии этой линейки, рекомендуем ознакомиться с моделью RFT SV 3930 Hi-Fi.
Характеристики:
Диапазон воспроизводимых частот: 31,5 – 18000 Гц
Неравномерность АЧХ: ±1,5 дБ
Выходная синусоидальная мощность на канал: 13 Вт/4 Ом
Входное напряжение: 0,2 – 2 В
Коэффициент нелинейных искажений на частоте 1 кГц: 0,7%
Затухание между каналами на частоте 1 кГц: 50 дБ
Потребляемая мощность от сети при номинальной выходной: 75 Вт
Регулировка низких частот на частоте 40 Гц: ±12 дБ
Регулировка высоких частот на частоте 16 кГц: ±12 дБ
Габаритные размеры (ШхВхГ): 390х60х260 мм
Вес: 5 кг
Техническое описание и особенности

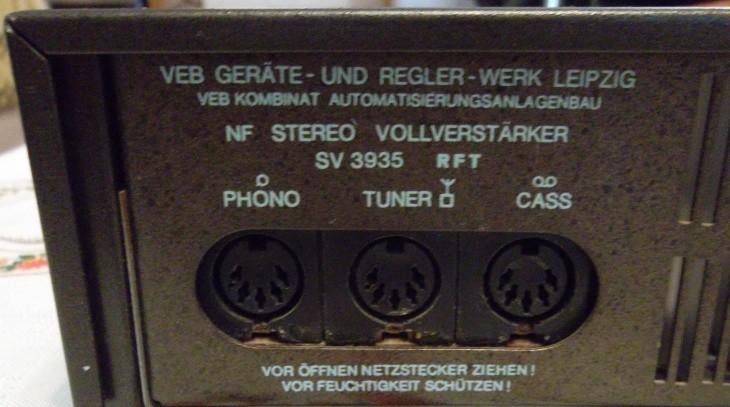

Усилитель RFT SV 3935 технически аналог . Он имеет 3 входа TA, TB и тюнер, которые можно выбрать с помощью поворотного переключателя. Входные усилители всех 3-х источников оснащены малошумящими транзисторами, а также RC-фильтрами против высокочастотных помех. Конструкция предусматривает возможность подключения различных источников звука, что делает его универсальным решением для домашнего аудиоцентра того времени.
Предварительный усилитель, оснащенный схемами A273 и A274, был оптимизирован с точки зрения размеров компонентов для лучшего контроля звука и громкости. Помимо прочего, управление балансом осуществляется не через A273, как обычно, а с помощью сдвоенного потенциометра, подключенного после цепей. Эта конфигурация обеспечивает лучшее управление. Кроме того, SV 3935 имеет отключаемый регулятор громкости и переключаемый фильтр шума.
Усилитель мощности оснащен интегральными схемами питания MDA2020. Они характеризуются особенно низким внешним контуром и встроенными схемами защиты от тепловой перегрузки и короткого замыкания. Подобные решения встречались и в других аппаратах, например, в модели ITT HiFi 8041, что говорит о распространенности надежных микросхем в производстве того периода.
Схема релейной защиты выполняет функцию задержки включения, обеспечивает немедленное выключение динамиков при выключении усилителя и защищает от постоянного напряжения на выходе в случае неисправности. Кроме того, при использовании наушников динамики можно отключить через реле. Это важное преимущество для безопасности акустической системы.
Светодиодный индикатор уровня, разделен на ватты. Цепочка, состоящая из 6 прямоугольных зеленых светодиодов, показывает шаг 0,06 Вт, 0,2 Вт, 0,7 Вт, 2,5 Вт, 8 Вт и 30 Вт с относительно высокой точностью. Это позволяет визуально контролировать уровень сигнала и избегать перегрузки усилителя.
Единственное техническое изменение по сравнению с – это использование более плавного поворотного переключателя при выборе источника. Это небольшое улучшение существенно сказывается на удобстве эксплуатации устройства.

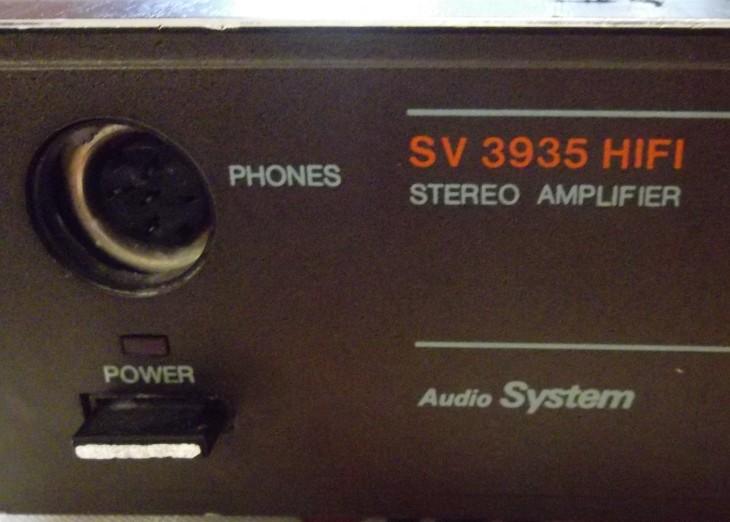

Передняя панель изготовлена из матового алюминиевого экструдированного профиля идентичны по форме предыдущим моделям. Все детали корпуса, лицевые панели и органы управления выполнены из металла или окрашены под металл, кнопки – из черного пластика с хромированной лицевой панелью, надписи выполнены исключительно методом трафаретной печати и на английском языке. Дизайн устройства гармонично сочетается с акустическими системами серии RFT Kompaktbox B 9301.
Материал прислал: L.I.N.
