B 9301 – это 2-х полосная акустическая система, относящаяся к классу компактных АС. Выпускалась в Германии с 1974 года.
Параметры:
2-х полосная АС закрытого типа
Диапазон частот: 50 – 18000 Гц
Чувствительность: 87 дБ
Сопротивление: 4 Ом
Номинальная мощность: 15 ВА
Максимальная мощность: 25 ВА
Частота раздела фильтра: 1200 Гц
Громкоговоритель НЧ – RFT L2901, ВЧ – RFT L5904
Внешние размеры (ВхШхГ): 400х305х270 мм
Вес: 9 кг
Описание

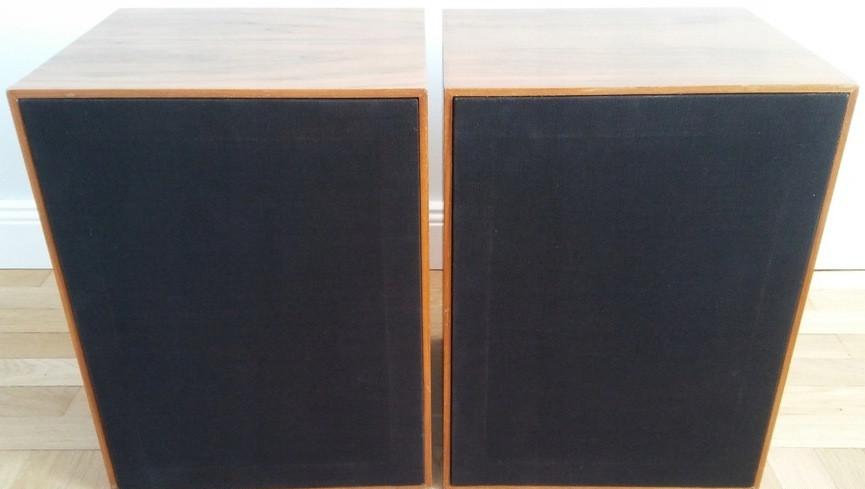

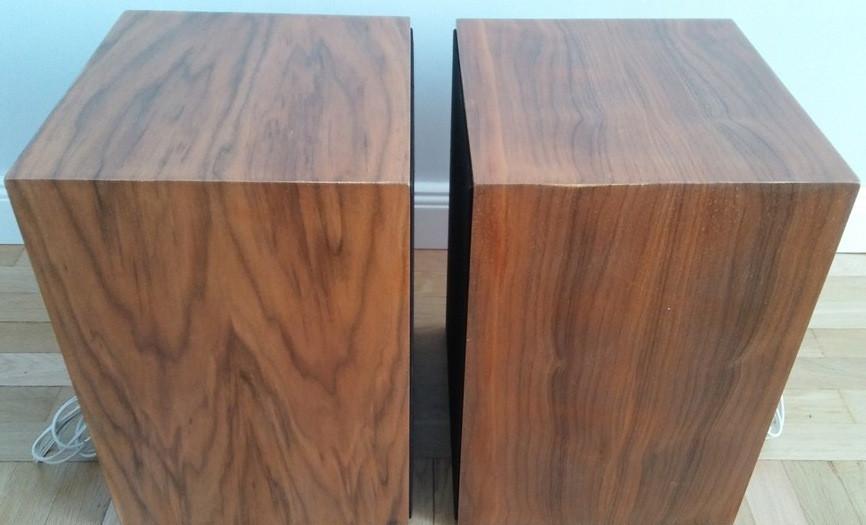

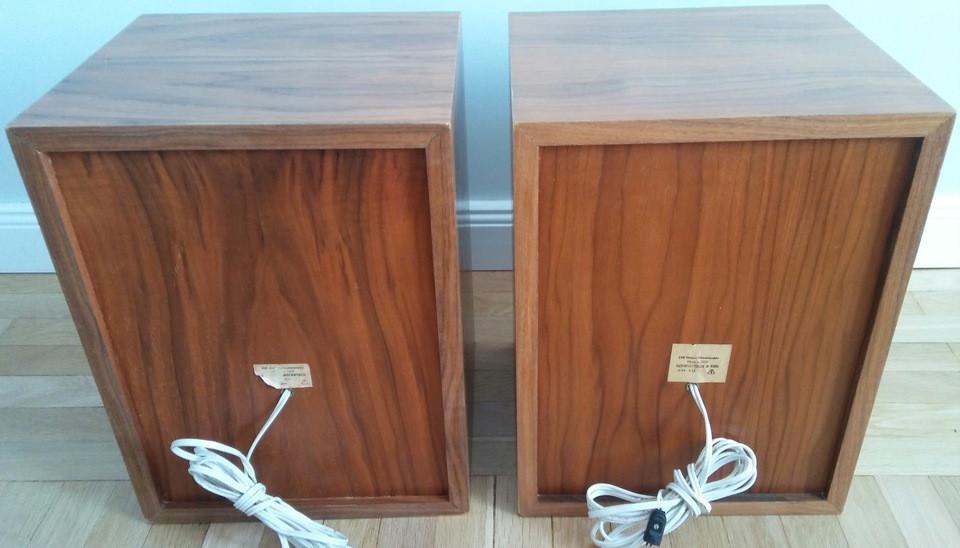

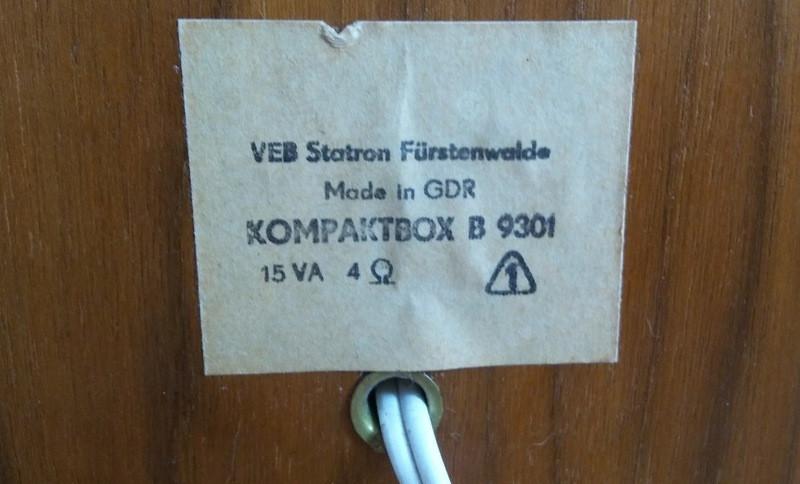

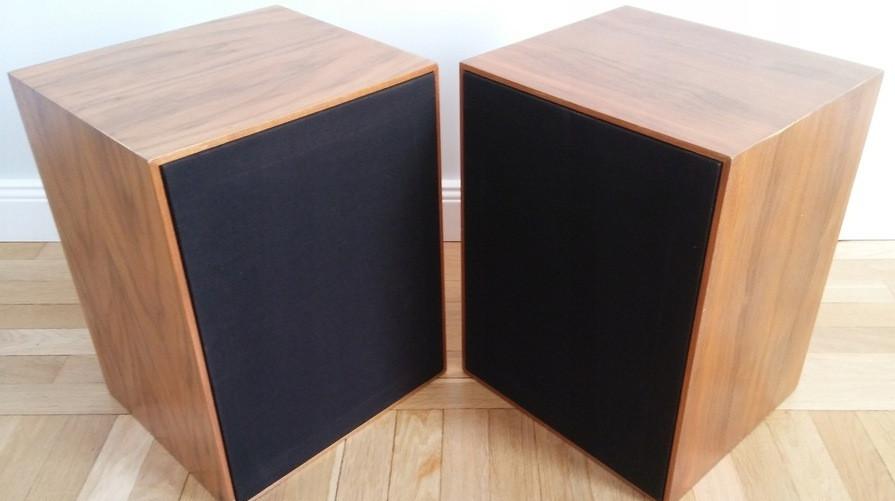

Корпус АС изготовлен из ДСП толщиной 18 мм, внешне оклеен пленкой под дерево. Внутренни объем 20 л. Лицевая панель закрывается съемным грилем. Динамики расположены на лицевой панели вдоль вертикальной оси. Внутри находится звукопоглотитель. На задней стенке наклеена бирка с названием АС. Выход АС выполнен через шнур.

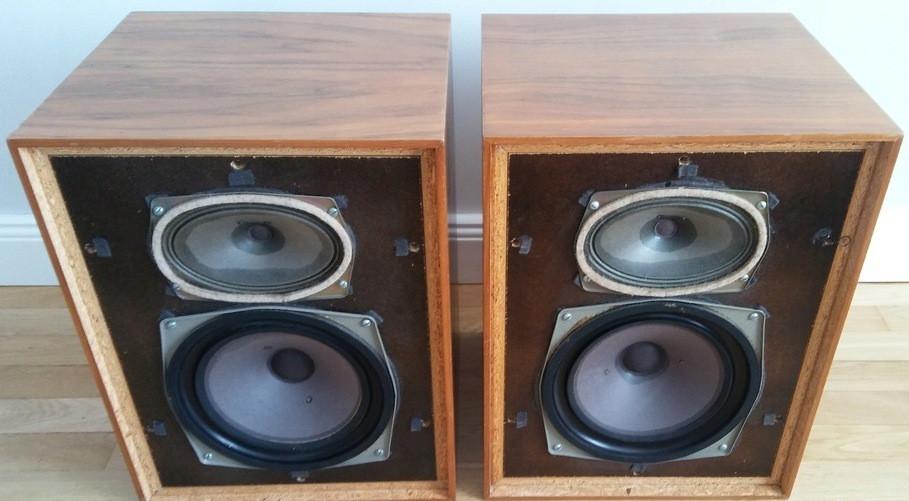

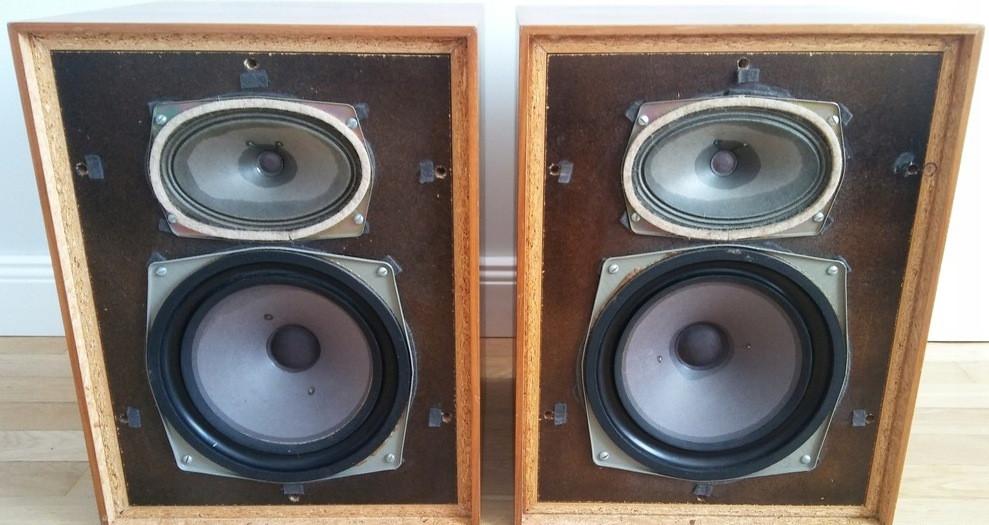

НЧ динамик RFT L2901 в данном корпусе имеет резонансную частоту 72 Гц. У него тяжелая подвижная система, благодаря чему достигается воспроизведение низких частот в таком небольшом корпусе. ВЧ громкоговоритель – RFT L5904, сзади имеет закрытую корзину. Магнитные системы имею кольцевой ферритовый магнит, который закрыт пластмассовым кожухом, очень похожим на пленку.

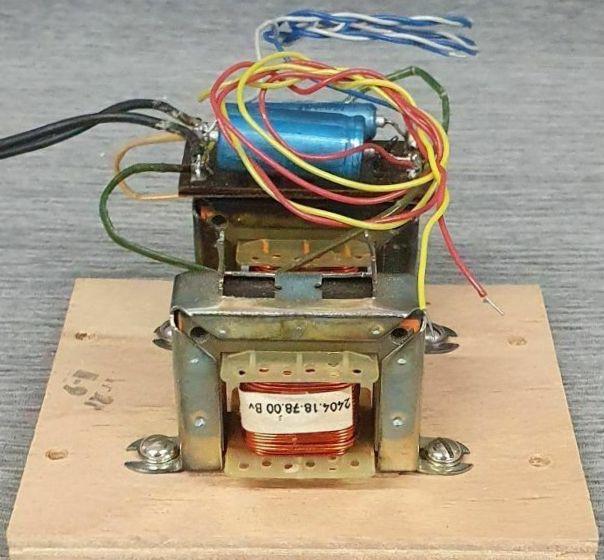

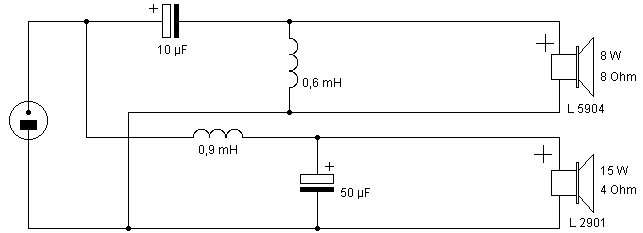

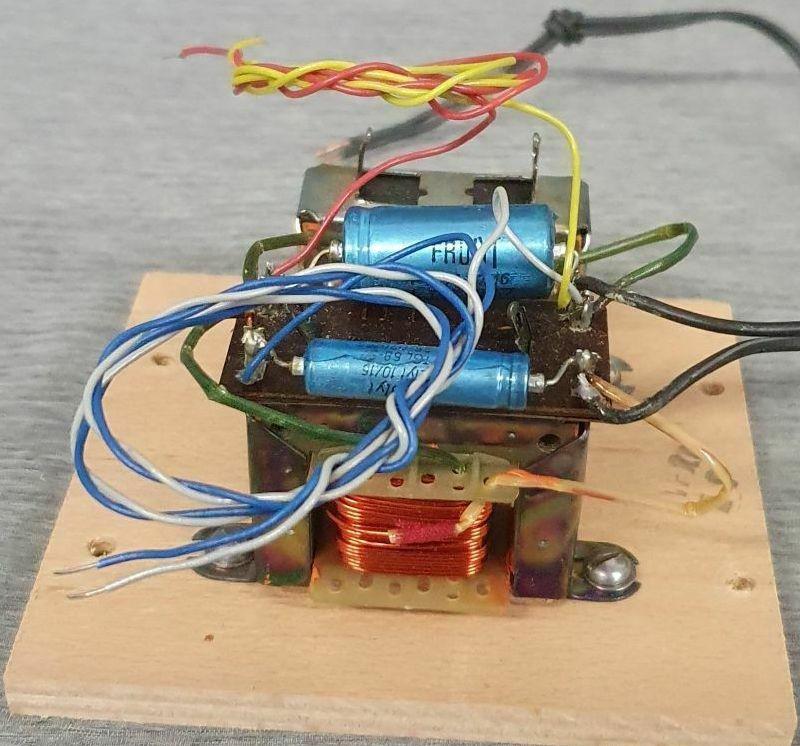

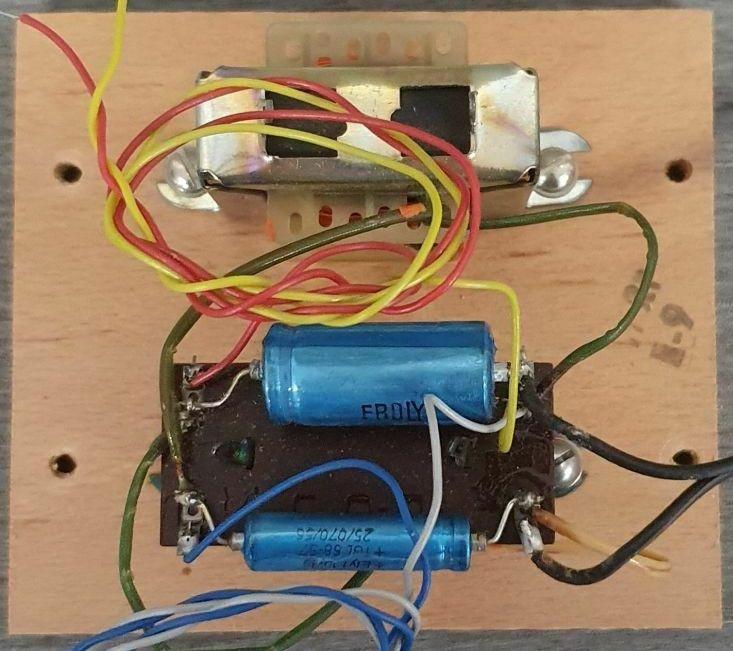

На задней стенке установлена плата электрических фильтров из текстолита. В фильтре применены электролитические конденсаторы и катушки на воздушных сердечниках.
