Изготовитель: Германия.

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность АЧХ: ±1,5 дБ
Выходная мощность на канал: 25 Вт/4 Ом
Чувствительность входа: 200 мВ
Коэффициент нелинейных искажений: 0,5%
Интермодуляционные искажения: 1,5%
Дэмпинг-фактор: 1/3
Потребляемая мощность от сети: 16 Вт
Потребляемая мощность от сети при номинальной выходной: 125 Вт
Габаритные размеры (ШхВхГ): 390х60х260 мм
Вес: 4,5 кг

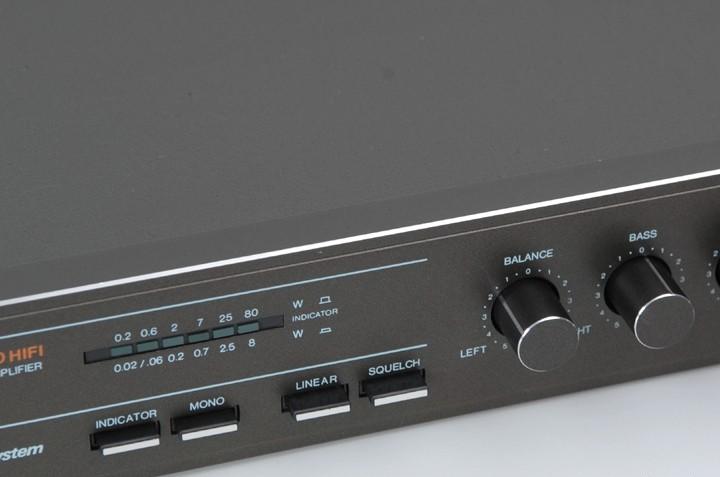

Описание:

Каркас усилителя построен из листового металла толщиной 1 мм. Верхняя крышка так же металлическая и закрывает верхнюю и боковые плоскости. Передняя панель алюминиевая. Усилитель выполнен очень качественно. В ремонте будет просто и доступно. На дне есть крышка, которая предоставляет доступ к предварительному усилителю со стороны пайки.

Предварительный усилитель находится у передней панели, слева – крепится плата индикации. В левом углу находится кнопка включения и разъем для наушников. При включении наушников, оболочка разъема размыкает контакты через кнопку, которые находятся в самом разъеме. Далее, продвигаясь выше, слева установлен сетевой трансформатор, правее плата блока питания и выходного усилителя, ближе к передней части – пара конденсаторов питания. В правом дальнем углу находится плата с входными разъемами. У задней панели находятся усилители мощности с радиаторами вне корпуса.

Вид снизу:

Сетевой трансформатор:

Конденсатор блока питания:

Предварительный усилитель:

Реле защиты и выходной усилитель:

Входные разъемы:

Выходные разъемы:

Электрические схемы (прислал Михаил):

Руководство по эксплуатации на диске.

Фото прислал L.I.N.
