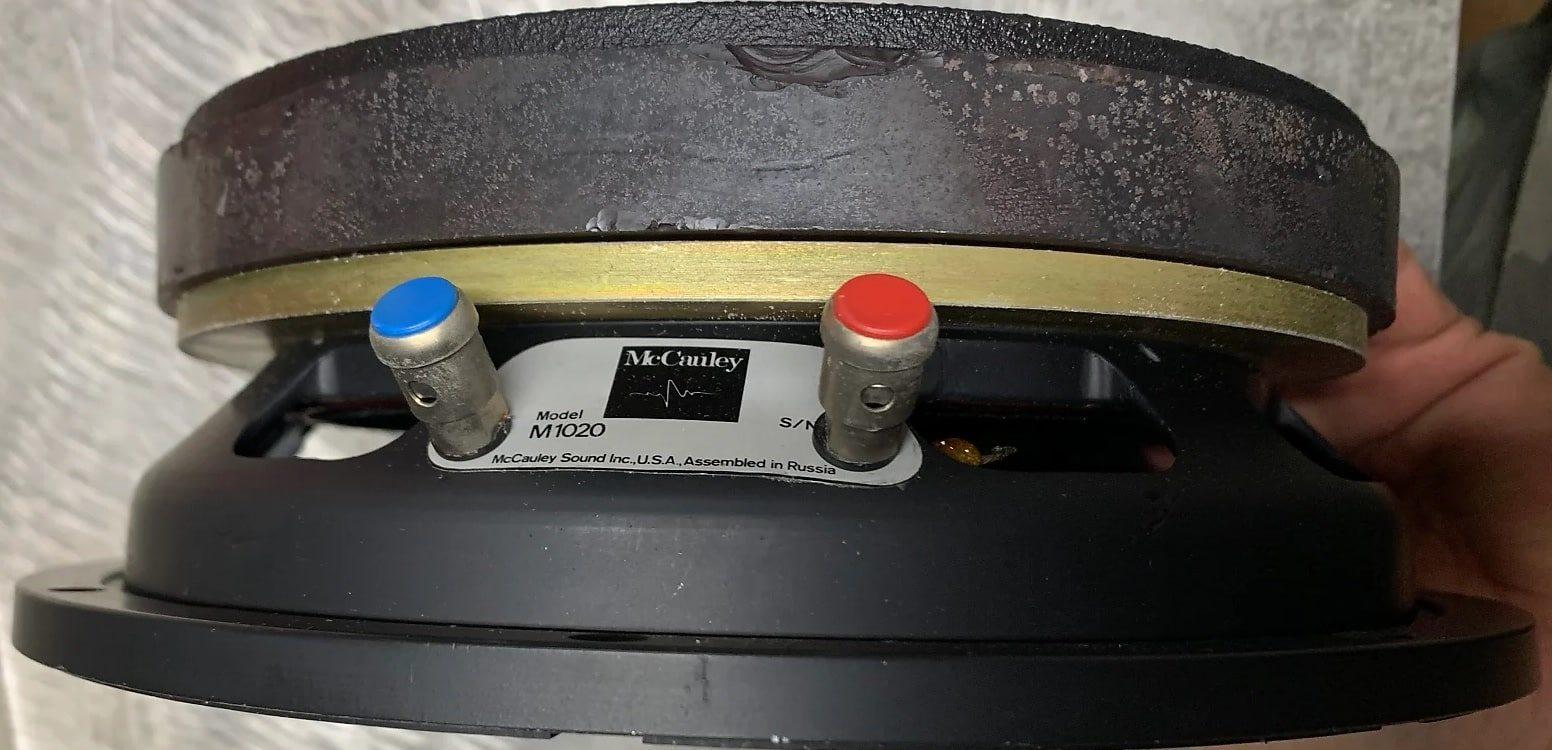

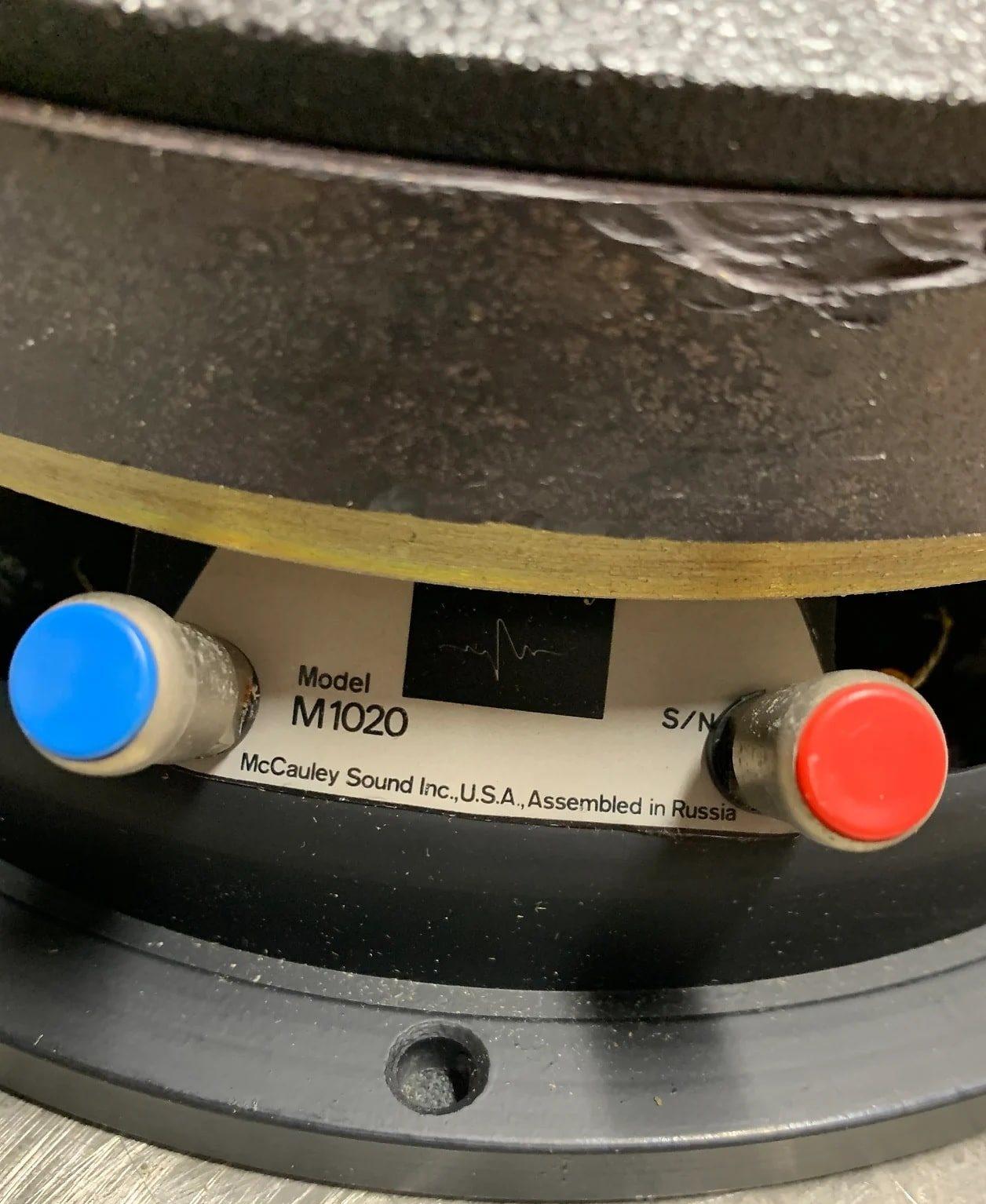

НЧ динамик McCauley M1020 (EVM): характеристики и обзор

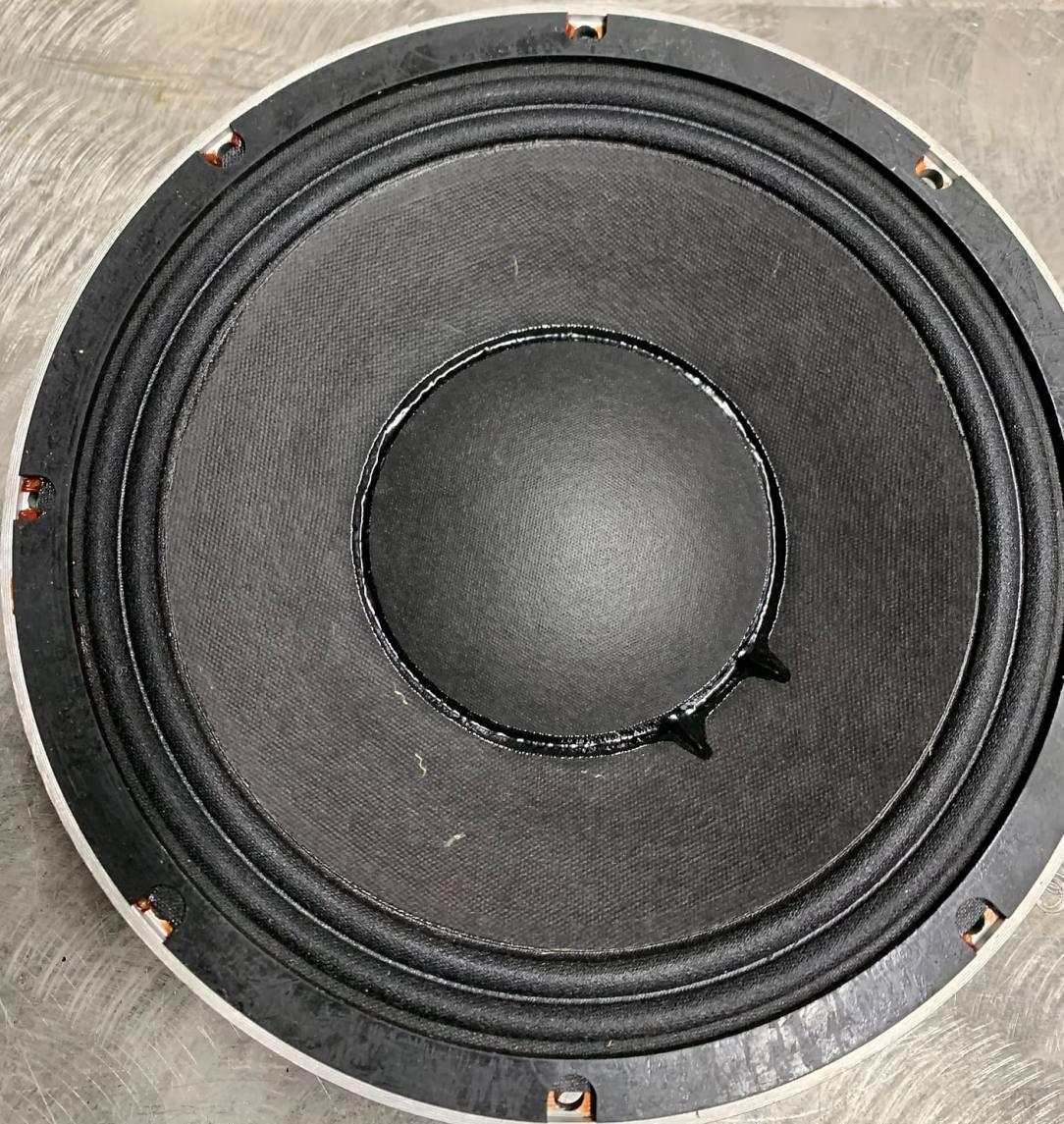

Низкочастотный громкоговоритель диаметром 10 дюймов (254 мм) со звуковой катушкой диаметром 4 дюйма (102 мм). Данная модель представляет собой классический пример мощного драйвера, часто используемого в профессиональном звуке и качественных Hi-Fi системах. Для тех, кто ищет альтернативные решения для мощного звука, может быть интересен Om One. Левитирующий звук, демонстрирующий другие подходы к акустическому дизайну.

Конструкция и магнитная система

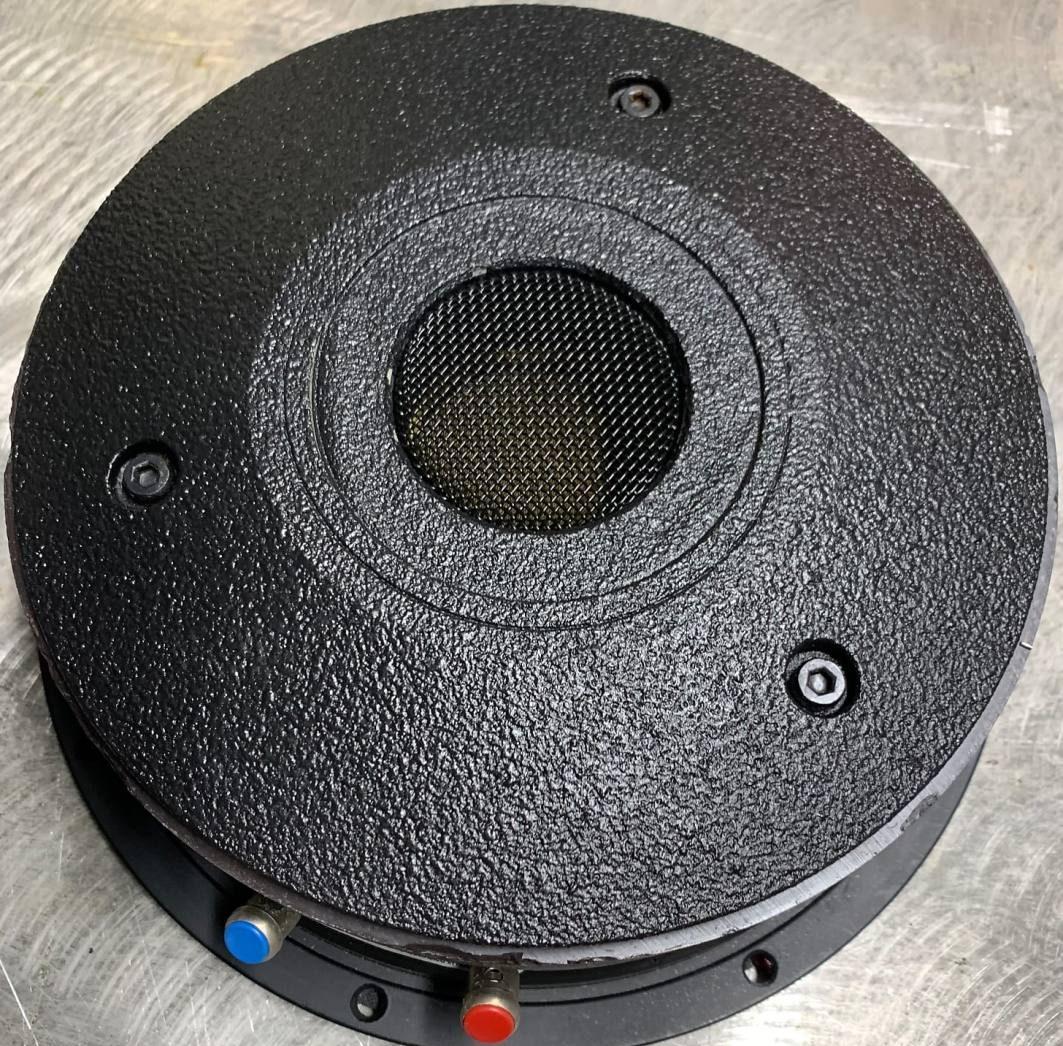

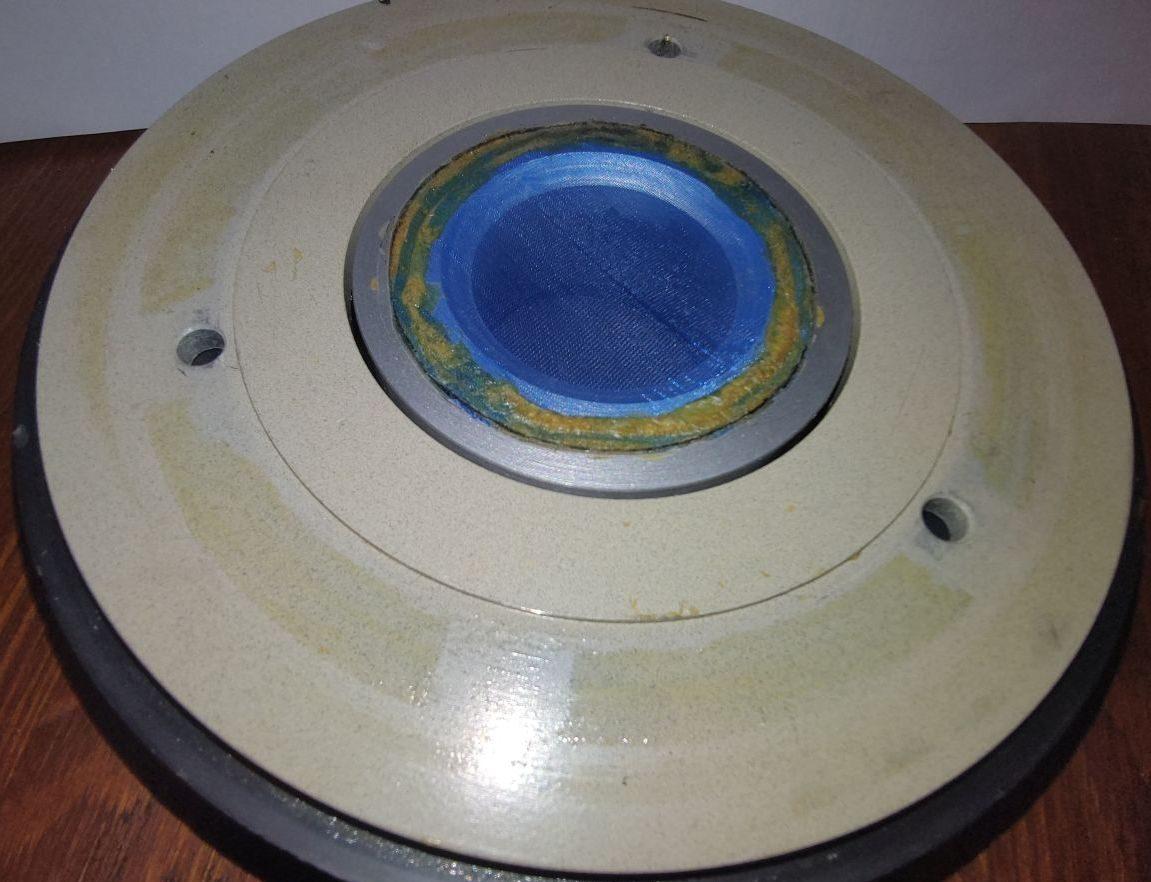

В основе динамика лежит массивная магнитная цепь, в которой применен ферритовый кольцевой магнит диаметром 220 мм. Такое решение обеспечивает стабильное магнитное поле и высокую надежность конструкции при длительной эксплуатации на больших мощностях.

Магнитная цепь спроектирована таким образом, чтобы минимизировать нелинейные искажения в рабочем диапазоне частот. Ферритовый магнит большого диаметра позволяет эффективно управлять подвижной системой, что критически важно для чистого воспроизведения баса.

Подвижная система и звуковая катушка

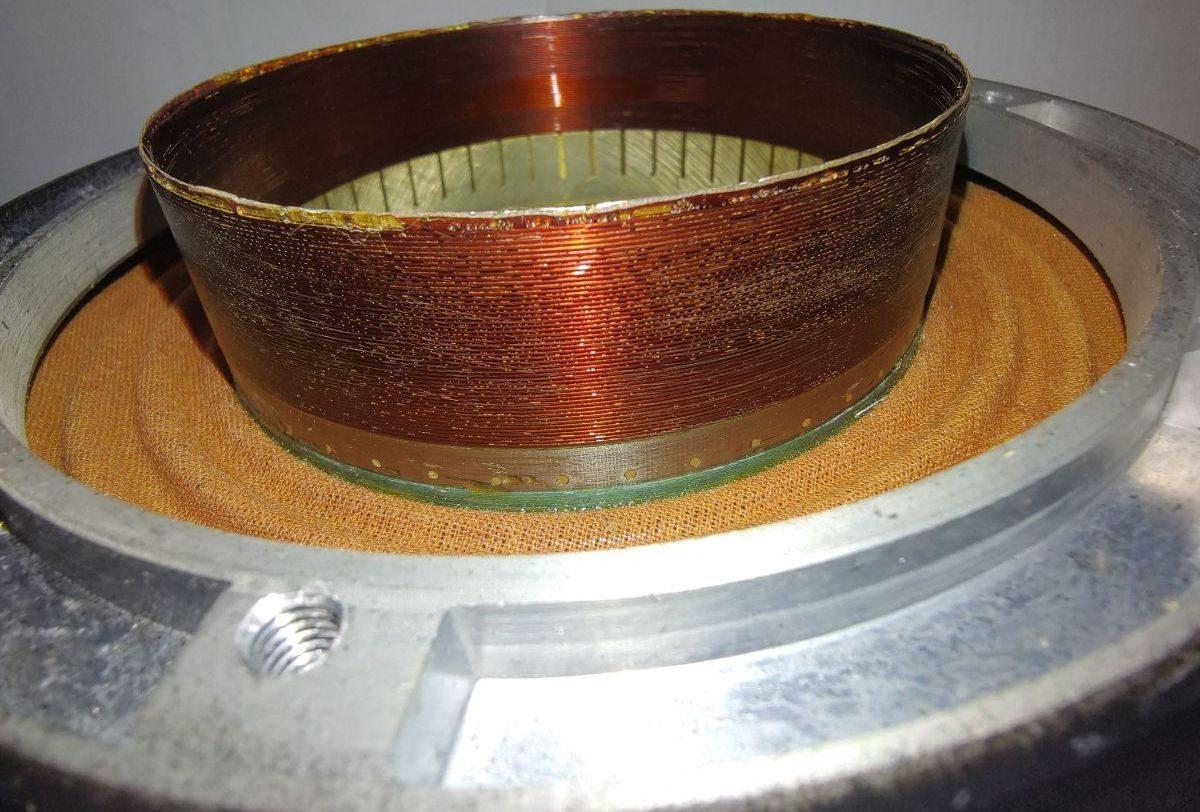

Звуковая катушка в сборе с подвижной системой и рамой выполнена с высокой точностью. Использование катушки большого диаметра (4 дюйма) снижает сопротивление воздуха в зазоре и уменьжает тепловую компрессию, позволяя динамику работать на высоких мощностях без деградации звука.

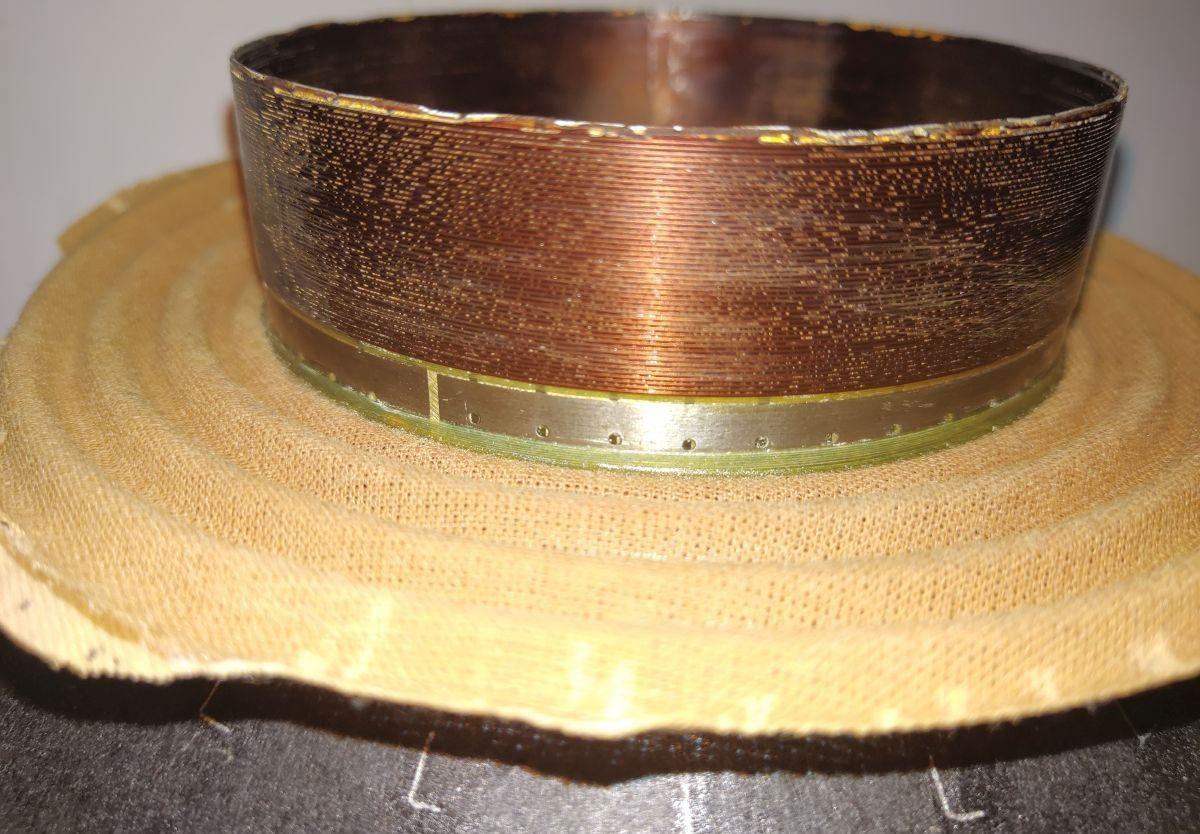

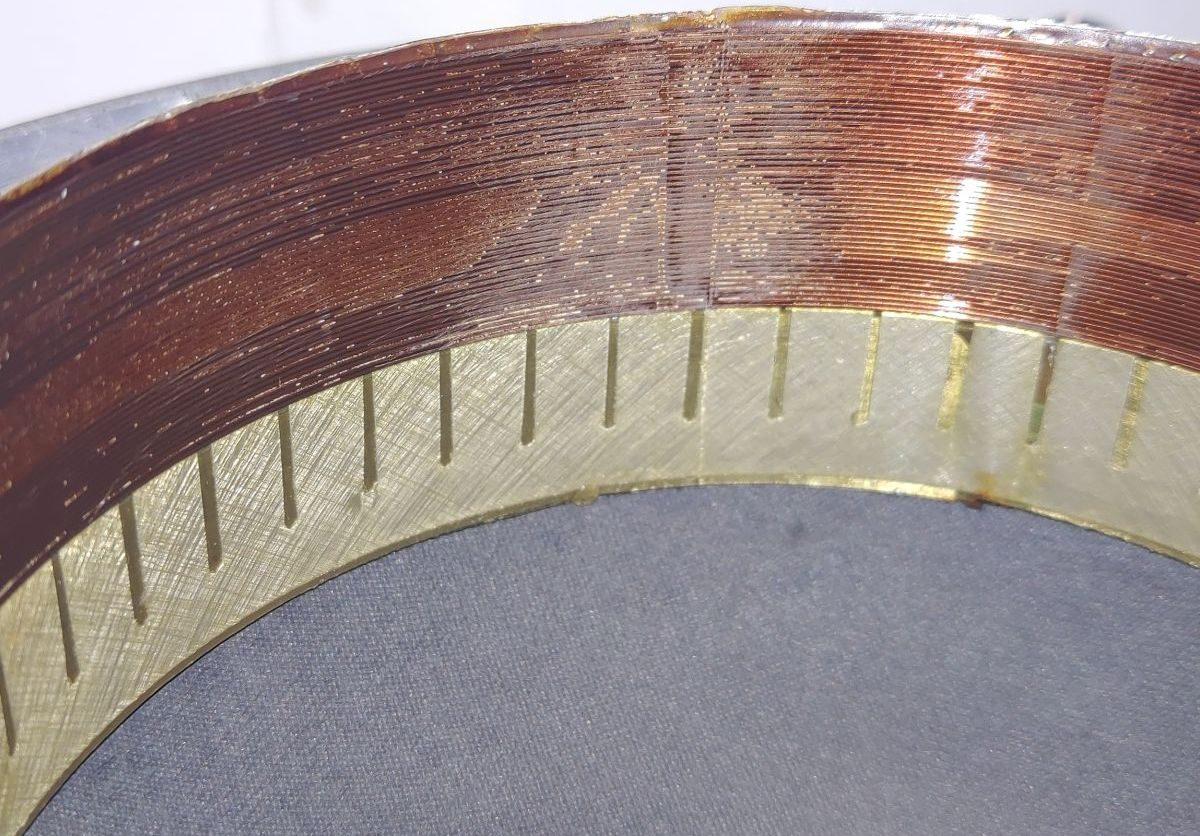

Звуковая катушка намотана в 2 слоя, высота намотки составляет 22 мм. Такая конструкция обеспечивает большой ход диффузора (Xmax) и высокую линейность отклика. Для сравнения, в некоторых специализированных решениях, таких как Издинамический громкоговоритель, применяются иные принципы возбуждения, но классическая подвижная система McCauley M1020 остается эталоном надежности и мощности.

Фото: Игорь С
