25 ГД-42 “ВНИИРПА”: характеристики и описание

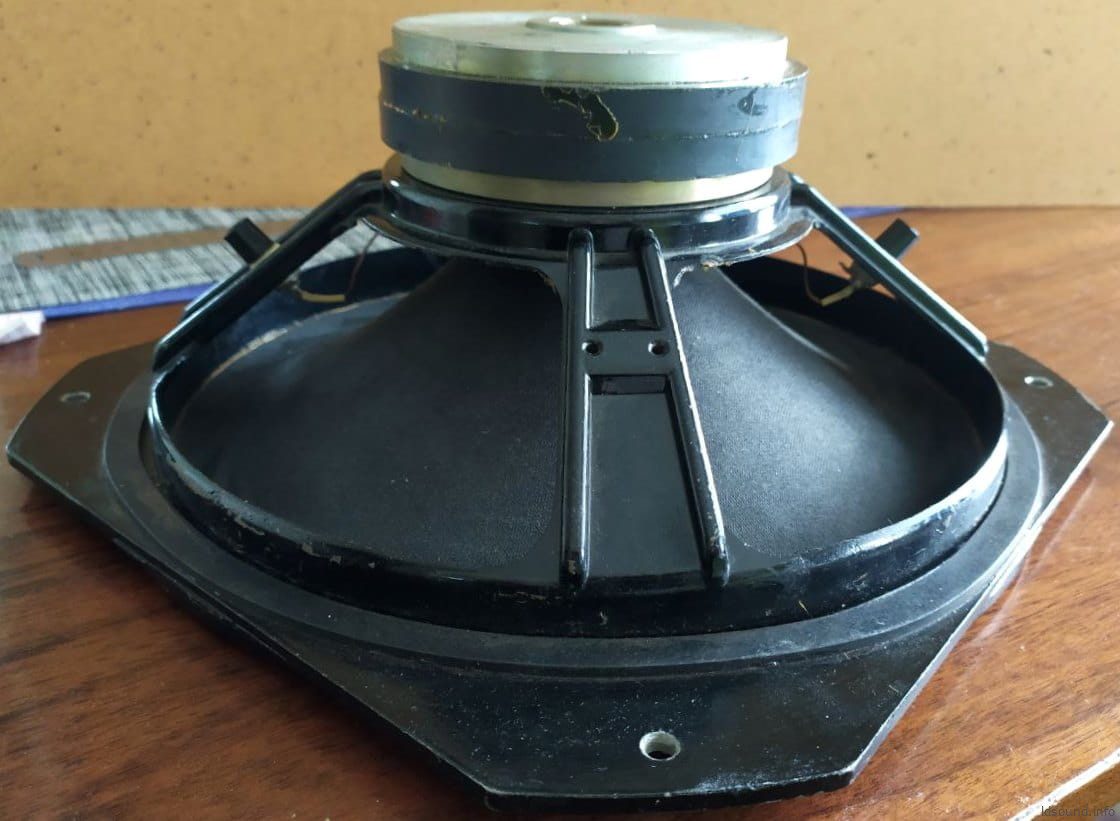

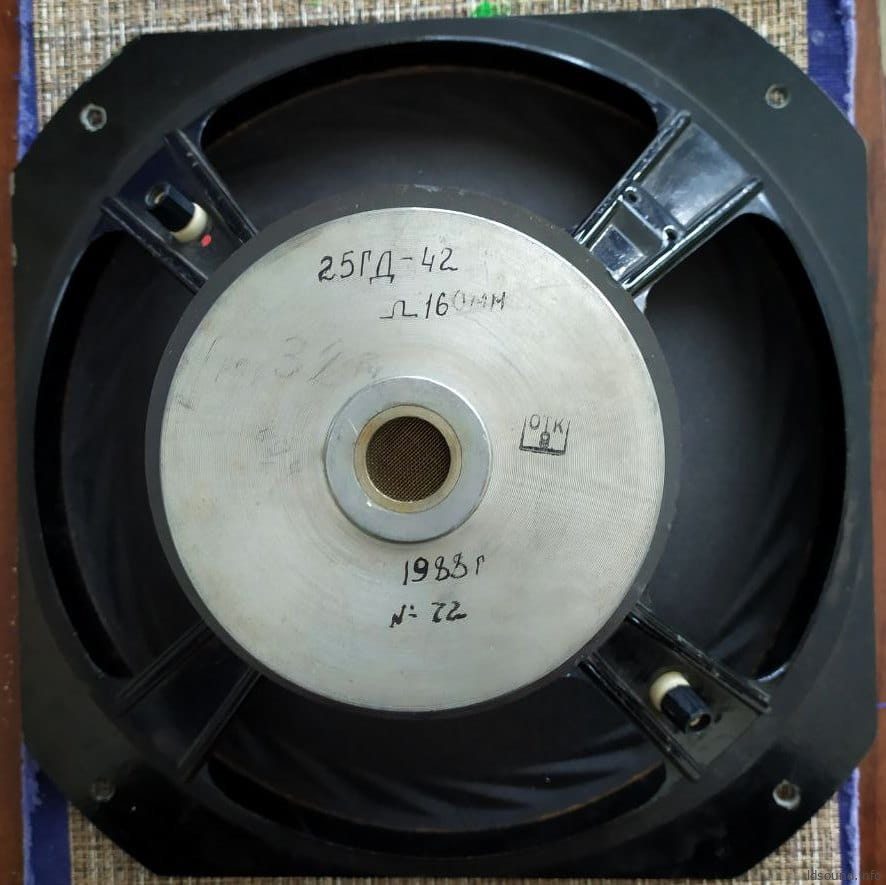

Головка громкоговорителя динамическая 25ГД-42 диаметром 12″. Выпускалась ВНИИРПА в 1987 году ограниченной партией около 500 штук. Устанавливалась в акустическую систему АСП-6, в двух вариантах – в металле и в дереве. АС использовались для замены звукового оборудования в Кремле. Проект курировала Ирина Аркадьевна Алдошина.

Технические характеристики 25 ГД-42:

Номинальный диапазон частот: 50 – 3150 Гц

Неравномерность АЧХ в диапазоне 50-3150 Гц: 17 дБ

Среднее стандартное звуковое давление в диапазоне 100-3150 Гц: 0,38 Па

Модуль полного электрического сопротивление на частоте 250 Гц: 16 Ом (±2,4 Ом)

Номинальная электрическая мощность: 25 Вт

Паспортная электрическая мощность: 40 Вт

Частота основного резонанса: 40 Гц

Суммарный коэффициент гармоник при номинальной мощности на частотах:

63 Гц: 12%

80 Гц: 7%

125-1000 Гц: 5%

Внешние размеры: 315х315х140 мм

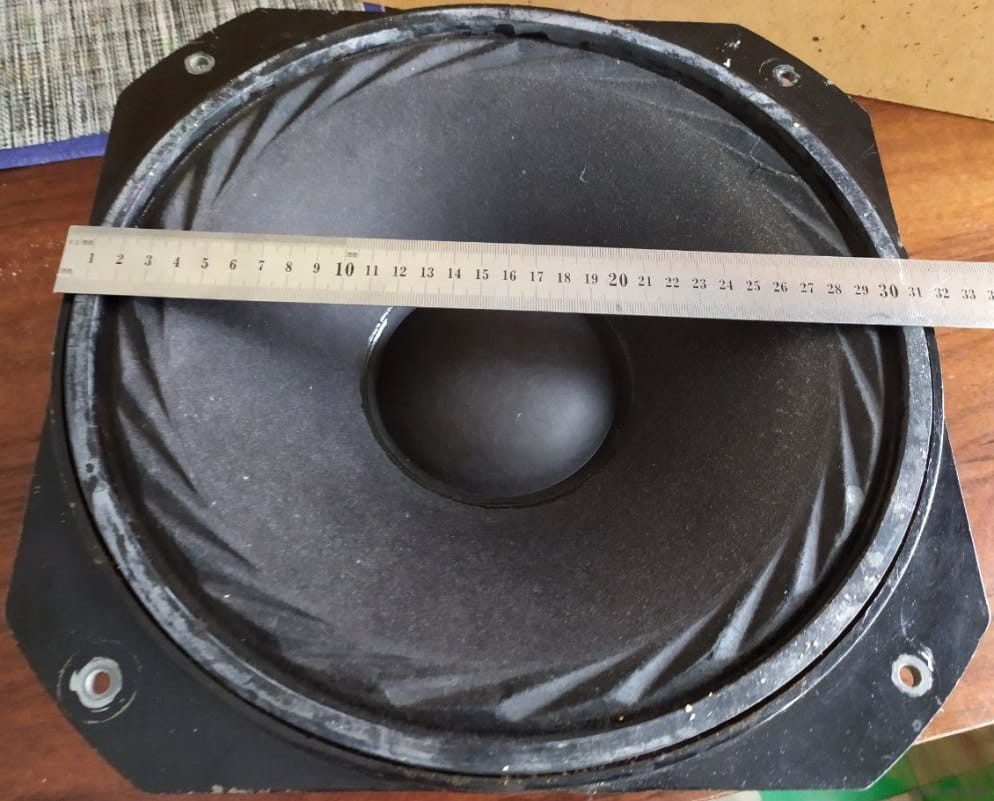

Максимальный диаметр по раме: 380 мм

Вес: 6,45 кг

Подвижная система:

1. Общий вес подвижной системы – 37 г.

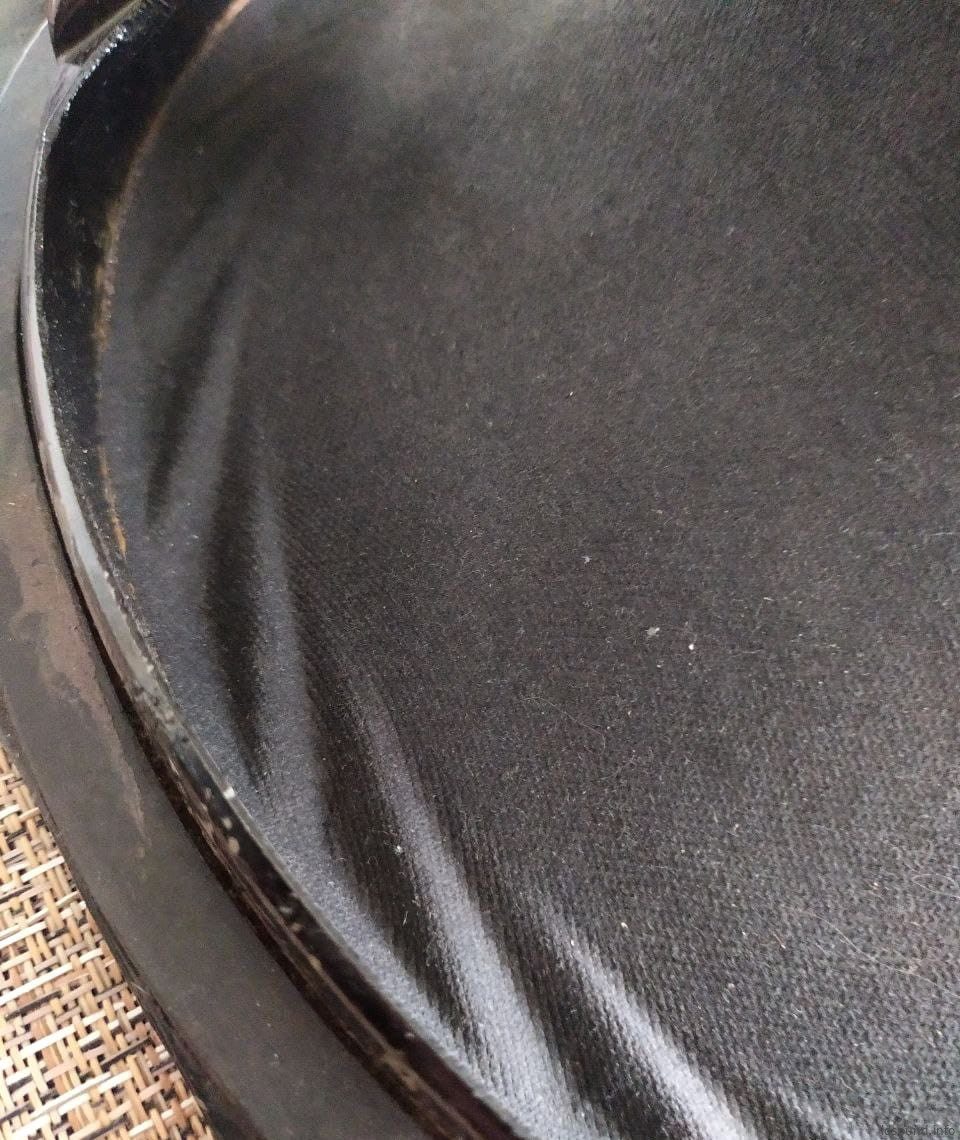

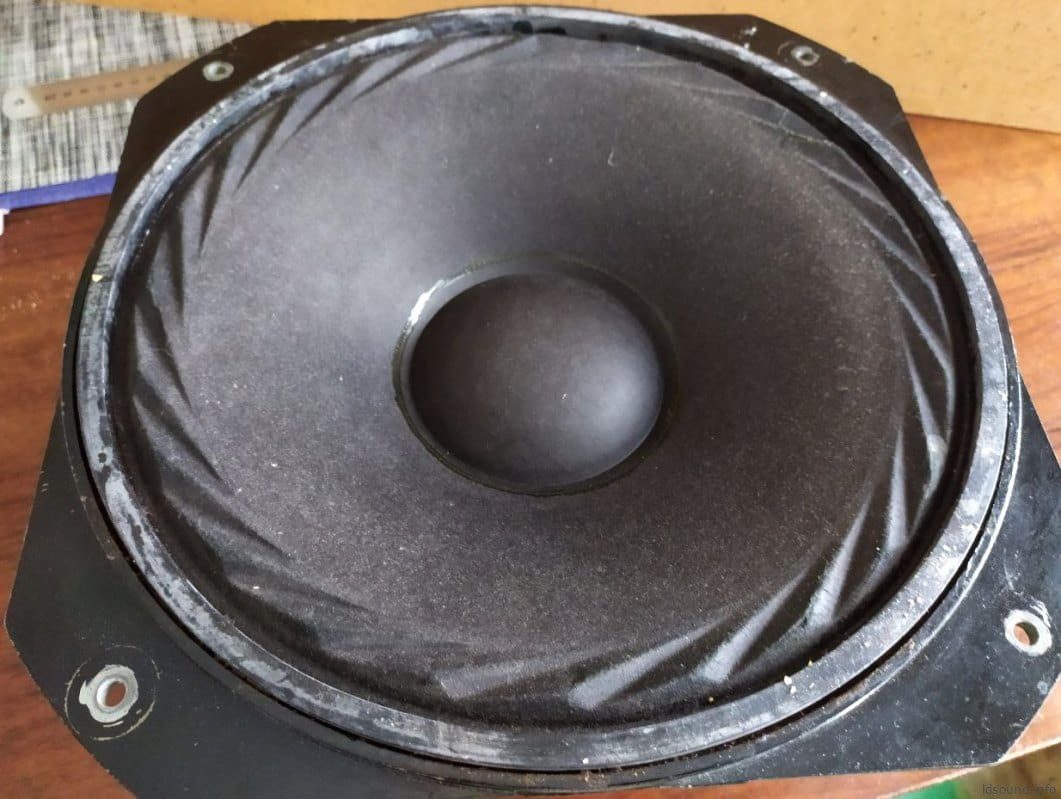

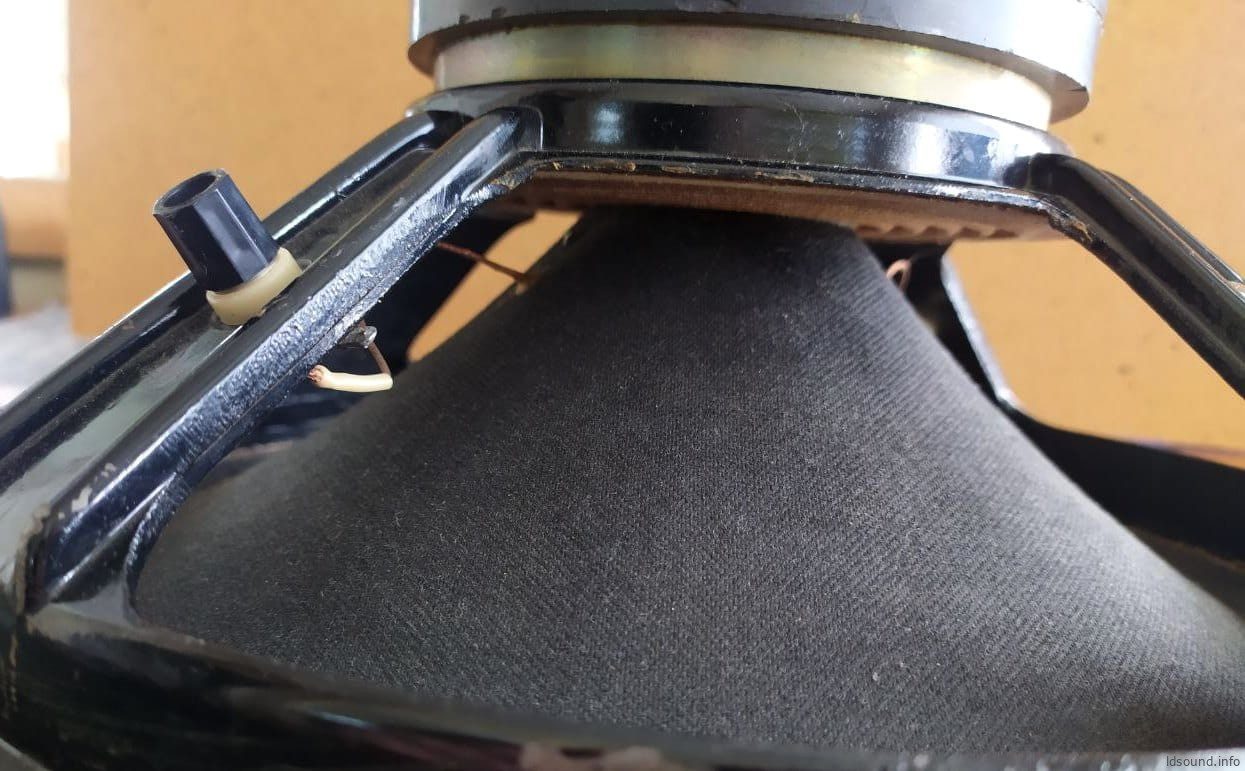

2. Диффузор с тангенциальным подвесом изготовлен в пропорции 50/50 из небеленой сульфатной целлюлозы и войлока тонкошерстного амортизационного (или войлока технического для музыкальных клавишных инструментов). Внешне диффузор окрашен в черный цвет, краситель – черный 3 (органический). Пропитан составом СКТ 3%. Лицевая сторона пропитана лаком НЦ-221-6% на высоту 4-7 мм. Толщина конуса изменяется плавно с 1 мм у шейки и до 0,5 мм у основания конуса. Вес диффузора – 22 г (±2 г).
3. Центрирующая шайба изготовлена из суровой миткали размером 145х52,7х3 мм. Масса – 2,61 г. Пропитана по инструкции ИЦО.045.307ТИ, удельный вес 0,01 г.
4. Пылезащитный колпачок выполнен из небеленой сульфатной целлюлозы. Диаметр колпачка 100 мм, высота – 22 мм. Цвет колпачка черный, краситель прямой черный 3 (органический). Пыльник пропитан СКТ 5% по инструкции ИЦО.045.515ТИ. Вес – 2,5 г (±0,5 г).

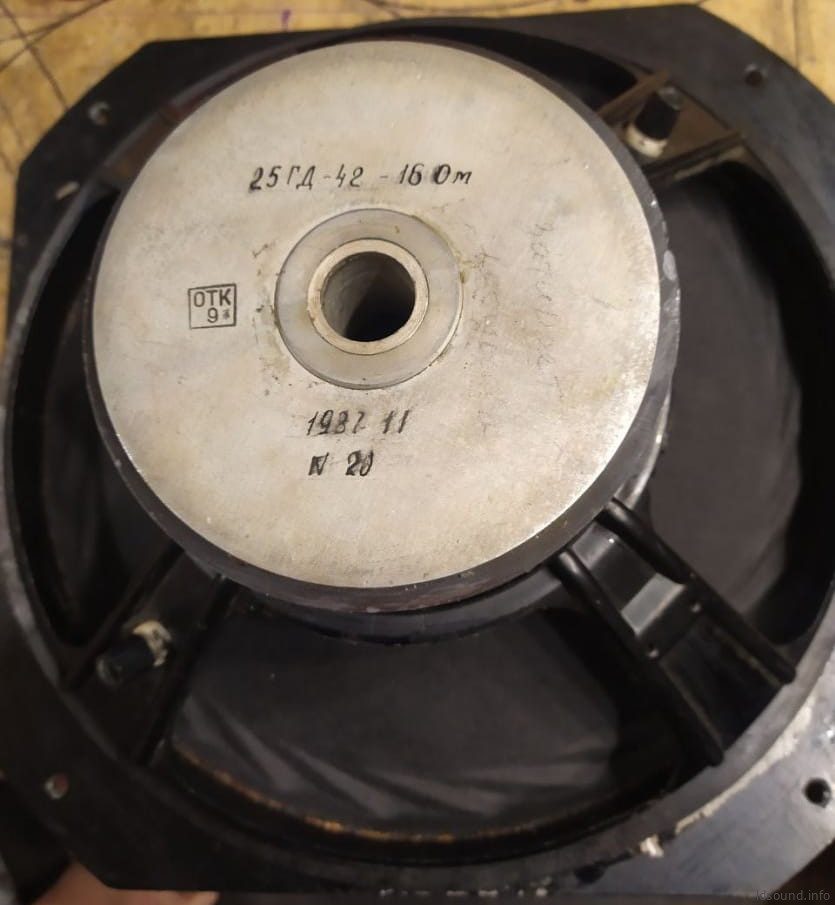

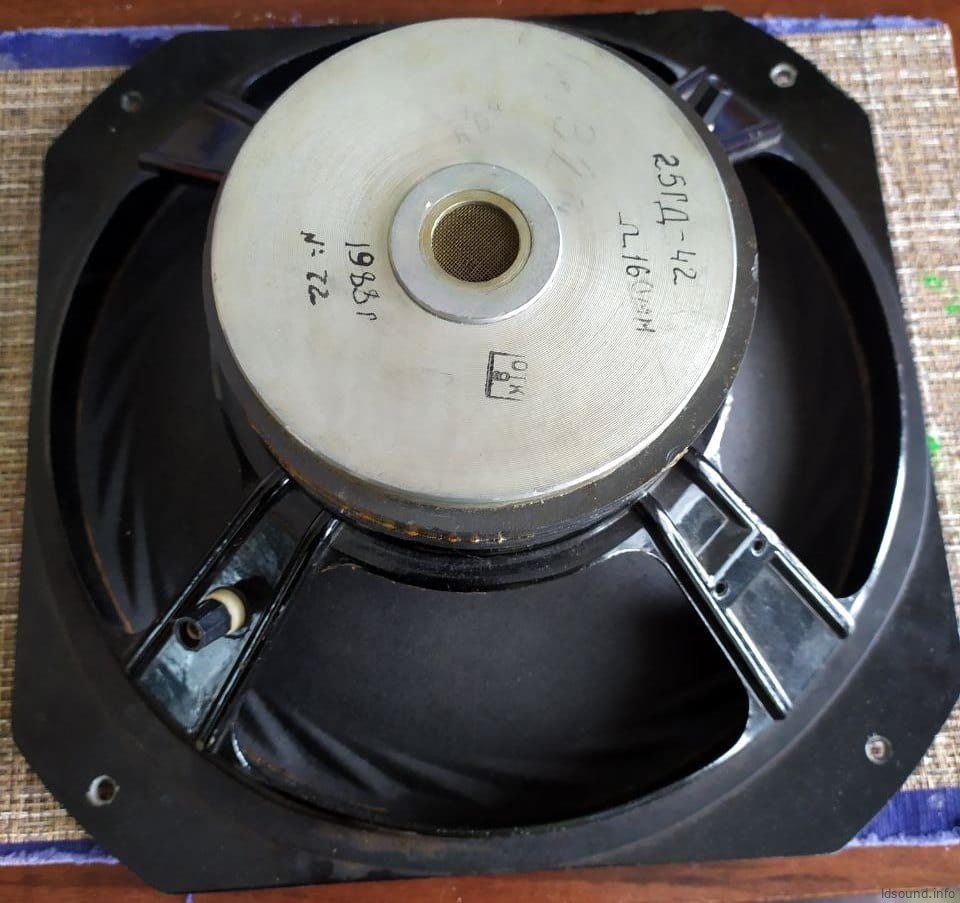

Магнитная система:

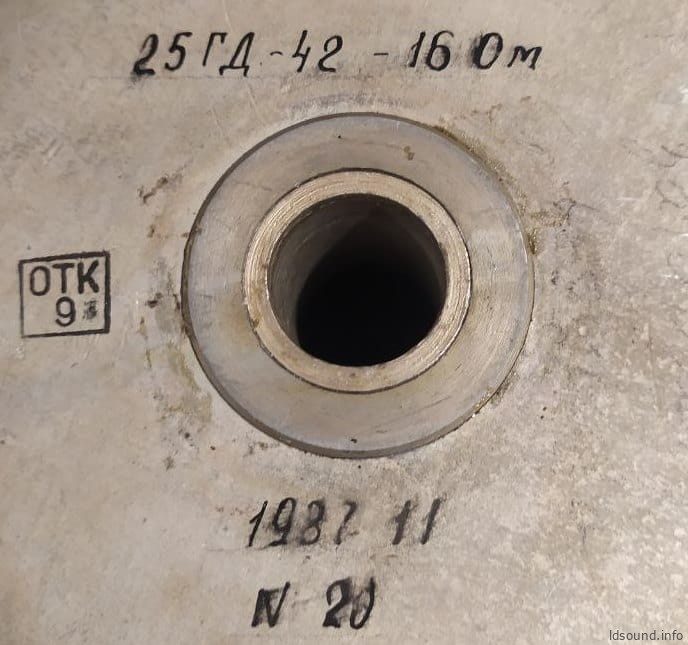

1. Вся элементы цепи склеены клеем БФ-4, сорт 1. После намагничивания индукция в зазоре не менее 1,2 Тл. Общий вес магнитной системы – 3,89 кг. Верхний, нижний фланцы и керн изготовлены из стали марки СТ10.
2. Верхний фланец размером 122х52,4х9 мм. К раме крепится на 3 винтах М5. Деталь покрыта защитным слоем Ц15хр. Внутри отверстия под зазор есть скосы по 45° на 0,3 мм. Масса – 0,67 кг.
3. Нижний фланец размером 122х40х9 мм. Деталь покрыта защитным слоем Ц15хр. Масса – 0,74 кг
4. Керн диаметром 50 мм, его высота над нижним фланцем – 33,6 мм. Внутри керна отверстие диаметром 20 мм. Деталь покрыта защитным слоем Ц15хр. Масса – 0,48 кг. Керн запрессован в нижний фланец.
5. В качестве магнитов используется пара кольцевых ферритов размером 134х57х12 мм.

Звуковая катушка:

1. Катушка намотана в 2 слоя круглым медным проводом. При намотке использован клей №120 приготовленный по инструкции ИЦО.045.439ТИ.
2. В первом слое 76 витков, во втором – 75, общее количество витков – 151.
3. Сопротивление по постоянному току 13,5 Ом (±0,2 Ом).
4. Масса с намоткой 11,3 г.
5. Внутренний диаметр катушки 50,6 мм, внешний вместе с намоткой 51,68 мм.
6. Высота намотки 17 мм (±0,215 мм).

Технические условия 25 ГД-42

Автор материалов: McRAM
