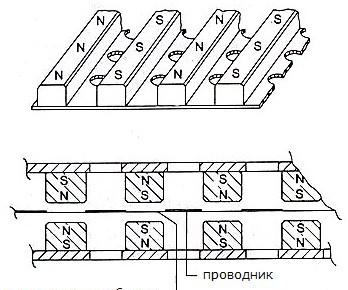

Изодинамический излучатель состоит из симметричного набора стержневых магнитов, между которыми заключена легкая и тонкая (5-8 мкм) лавсановая мембрана, с нанесенными на нее токопроводящими дорожками. При рассмотрении рисунка, видно, что полюса магнитов в магнитной решетке чередуются. Таким образом, между соседними магнитами создается магнитный зазор. На мембрану, методом травления слоя металлизации или подклейкой полос фольги, нанесены токопроводящие дорожки, которые находятся в магнитном зазоре. Ток, протекая по дорожкам, создает вокруг них электромагнитное поле. Электромагнитное поле, взаимодействуя с магнитным полем в зазоре, вызывает перемещение мембраны относительно магнитов.
Громкоговоритель (динамик) – обзор конструкции

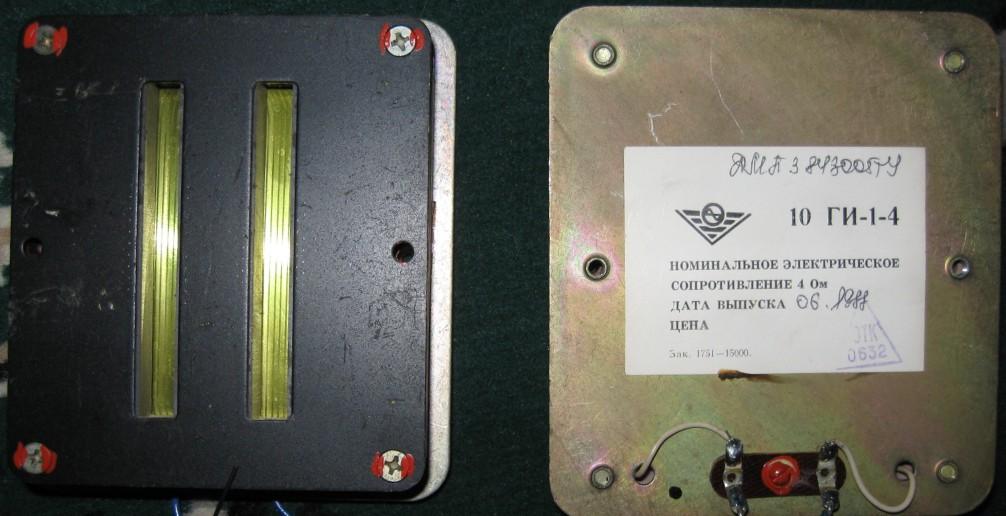

Вот так описывается наш 10ГИ-1-4. Конструкция содержит в себе магнитную систему из двух параллельных противолежащих магнитов и плоскую мембрану, выполненную из полимерной пленки с нанесенной на нее звуковой катушкой. Магниты удерживаются в пазах рамок. Пластины из магнитомягкого материала, замыкая полюса магнитов, усиливают магнитное поле, воздействующее на мембрану. Зазор между магнитами и мембраной формируется с помощью рамок. Демпфирующий материал сглаживает частотную характеристику.
Плюсы:
- Пленочная мембрана имеет массу соизмеримую с массой соколеблющегося воздуха, поэтому излучатели такого типа обладают малыми переходными, фазовыми и гармоническими искажениями.
- Размер могут иметь любой, по этому могут быть использованы для озвучивания всего слышимого диапазона, но чаще всего используются в качестве ВЧ звена.
- Простота конструкции.
Минусы:
- Относительная дороговизна.
- Расположение магнитов на пути музыкального сигнала.

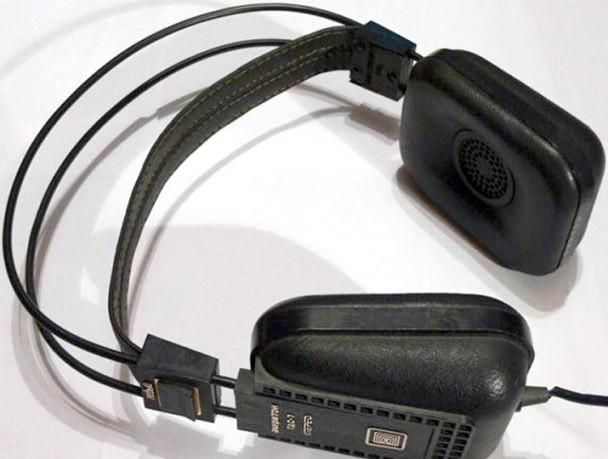

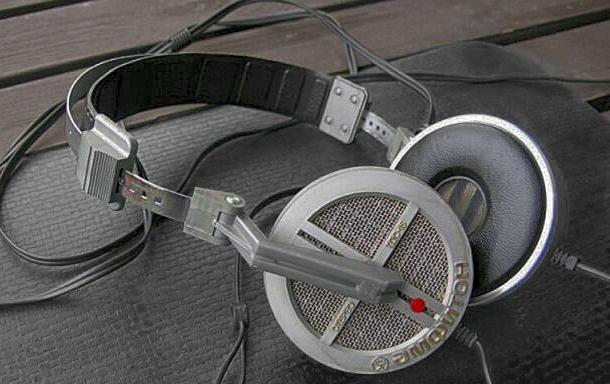

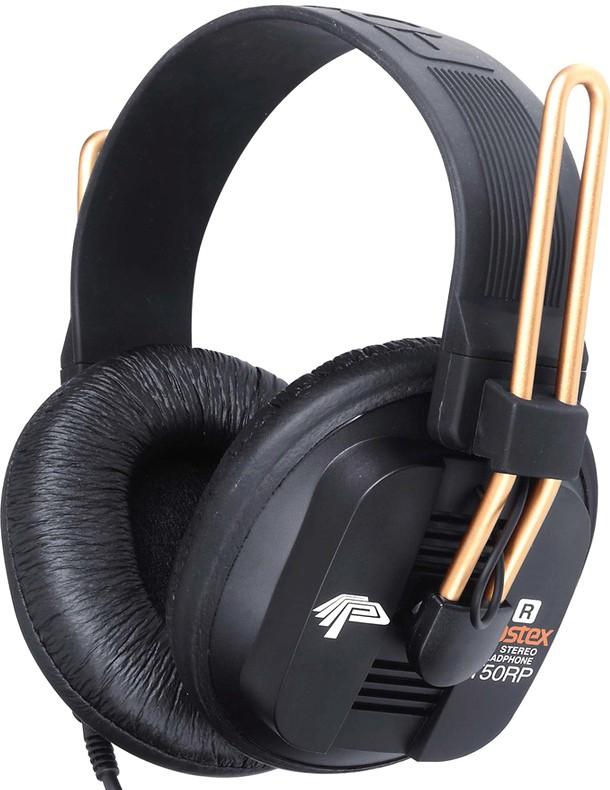

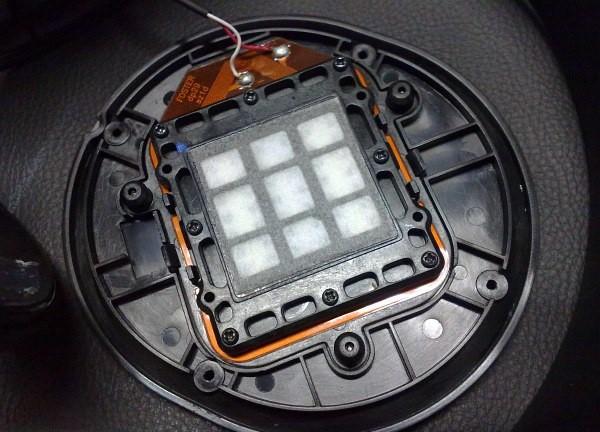

И зарубежный изготовитель Fostex с моделью T50RP:
