Усилитель Кумир 35У-102С-1: характеристики и описание
Стереофонический полный усилитель первой группы сложности «Кумир 35У-102С-1» — это классический образец советской аудиотехники, предназначенный для высококачественного усиления, коммутации и регулировки тембра сигналов. Устройство работает в паре с электропроигрывателем, тюнером, магнитофоном или цифровым проигрывателем. Если вы ищете альтернативу современным решениям, обратите внимание на Амфитон 75У-202С, который также славится своим теплым звучанием.
Усилитель рассчитан на совместную работу с акустическими системами номинальным сопротивлением 8 Ом, допускающих подключение к усилителю с максимальной выходной мощностью 60 Вт. При работе с АС номинальным сопротивлением 4 Ом выходная мощность возрастает до 80 Вт. Также предусмотрено подключение головных стереофонических телефонов с номинальным сопротивлением 16 Ом типа ТДС-7, ТДС-15 и др.
Технические параметры
Ниже приведены основные характеристики, определяющие качество звучания и возможности усилителя. Эти параметры важны для подбора акустики и сравнения с другими моделями, например, с стерео предусилителем с регулировкой тембра.
| Параметр | Значение |
|---|---|
| Эффективный диапазон частот | 20 – 25000 Гц |
| Выходная мощность (ограниченная искажениями) | 2×35 Вт |
| Неравномерность АЧХ (20-20000 Гц) для линейных входов | ±0,5 дБ |
| Неравномерность АЧХ для корректирующего входа | ±1 дБ |
| Гармонические искажения | 0,03 % |
| Интермодуляционные искажения 2-го порядка | 0,05 % |
| Переходное затухание (1000 Гц) | 50 дБ |
| Отношение сигнал/шум (линейные входы) | 90 дБ |
| Кратковременная максимальная выходная мощность | 90 Вт |
| Потребляемая мощность | 200 Вт |
| Габаритные размеры (ШхВхГ) | 430x90x355 мм |
| Масса | 8,3 кг |

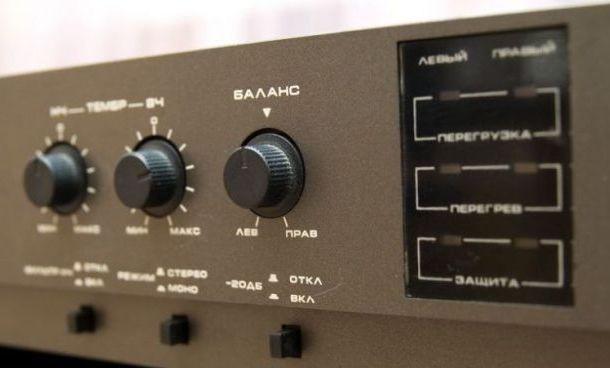

Регулировка тембра позволяет корректировать низкие частоты на 40 Гц в пределах -12 дБ и высокие на 16000 Гц в пределах -10 дБ. Это делает усилитель удобным для настройки под конкретную акустику и помещение.
Функциональные возможности
Усилитель «Кумир 35У-102С-1» оснащен широким набором функций, характерных для аппаратуры первого класса сложности того времени. Среди ключевых возможностей:
- контроль качества записи магнитофона при наличии у него сквозного канала;
- переключение режимов работы стерео-моно;
- возможность отключения регуляторов тембра НЧ, ВЧ при установке их в среднее фиксированное положение;
- тонкомпенсированная регулировка громкости с отключением тонкомпенсации;
- отключаемый фильтр низких частот с частотой среза 31 Гц;
- выход для подключения стереофонических телефонов;
- ступенчатое ослабление громкости на 20 дБ;
- вход и выход для подключения эквалайзера;

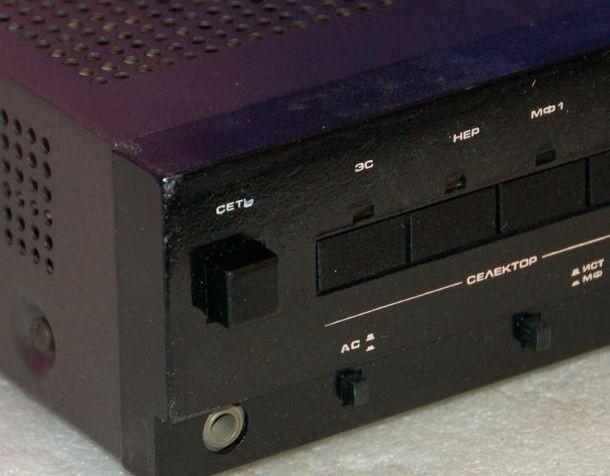

- возможность подключения 2 комплектов АС, их коммутация с помощью переключателя;

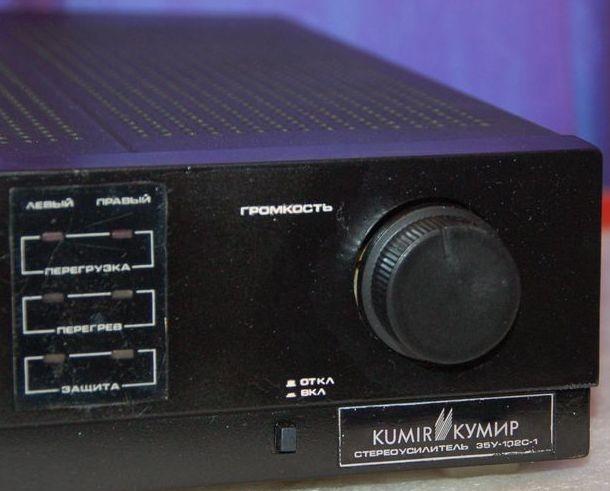

- защита выходных каскадов от перегрузки и короткого замыкания в нагрузке;
- защита АС от постоянного напряжения при неисправностях усилителя;
- отключение нагрузки при перегреве транзисторов оконечного усилителя;
- сетевая розетка для дополнительного аппарата с мощностью до 100 Вт.
Наличие двух комплектов акустических систем и защиты от перегрузки делает этот аппарат надежным выбором для домашнего использования и ремонта в случае необходимости. Для сравнения, более современные самодельные проекты, такие как усилитель «Оплеуха Микрухам» Mark 2.5, часто используют другие подходы к защите и питанию.
Схема Кумир 35У-102С-1
Для ремонта и настройки устройства важна принципиальная схема. Ниже представлена общая схема усилителя.
Схема Кумир 35У-102С-1:
Часть схемы с индикатором и селектор входов (прислал Виталий):
Схемы и описание в архиве на нашем ЯндексДиске.
