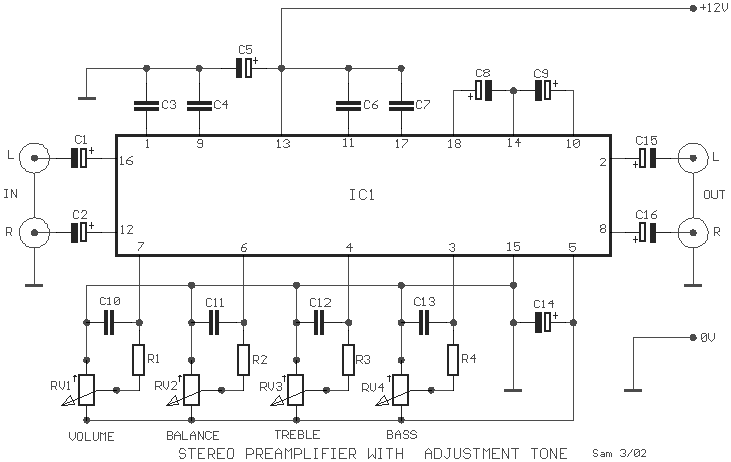

Стерео предусилитель с регулировкой тембра
Данный предусилитель прост и имеет хорошие параметры. Эта схема основана на TCA5550, содержащий двойной усилитель и выходы для регулировки громкости и выравнивания ВЧ, НЧ, громкости, баланса. Схема потребляет очень малый ток. Регуляторы необходимо как можно ближе расположить к микросхеме, чтобы уменьшить помехи, наводки и шум.
Элементная база
| R1-2-3-4=100 Kohms | C3-4=100nF 100V MKT | C10-11-12-13=220nF 100V MKT |
| RV1-2-3-4=100 Kohms Linear pot. | C5-14=100uF 40V | C15-16=10uF 63V |
| C1-2-8-9=4.7uF 63V | C6-7=47nF 100V MKT | IC1=TCA5500 Motorola |
Источник http://users.otenet.gr
