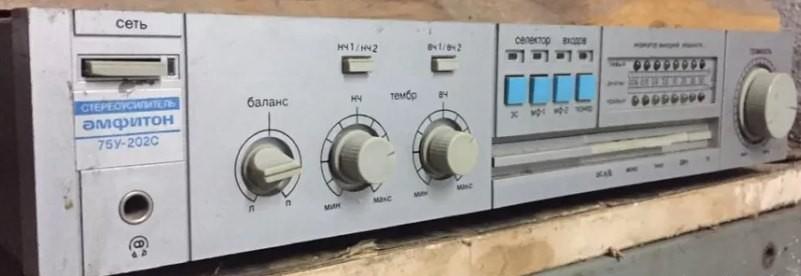

Амфитон 75У-202С

Усилитель Амфитон 75У-202С: характеристики и описание

Изготовитель: Львовское ЛПО им. Ленина. Амфитон 75У-202С — это легендарный советский усилитель низкой частоты, ставший логическим развитием популярной серии. Ранее модель выпускалась под индексом Афмитон 35У-202С, но после обновления по ГОСТу 1988 года получила обновленные параметры и название.

Назначение: усилитель предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Он отлично подходит для создания качественных Hi-Fi систем из доступных компонентов. Схемы усилителя находятся на нашем диске: Скачать схемы.

Основные технические характеристики

Ниже представлены ключевые параметры, определяющие звуковой характер и возможности устройства:

Диапазон воспроизводимых частот	20 – 25000 Гц
Неравномерность АЧХ (в диапазоне 20-25000 Гц)	±0,7 дБ
Мощность на нагрузку 4 Ом	Номинальная: 35 Вт Долговременная: 75 Вт Кратковременная: 160 Вт
Коэффициент гармоник (КНИ)	0,04 %
Переходные затухания между каналами (1-10 кГц)	38 – 48 дБ
Рассогласование АЧХ каналов	Не более 1,5 дБ
Пределы регулировки тембра (НЧ и ВЧ)	±12 дБ
Потребляемая мощность от сети	230 Вт
Габариты (ШхВхГ)	390х85х375 мм
Вес	8,5 кг

Конструкция и описание модели

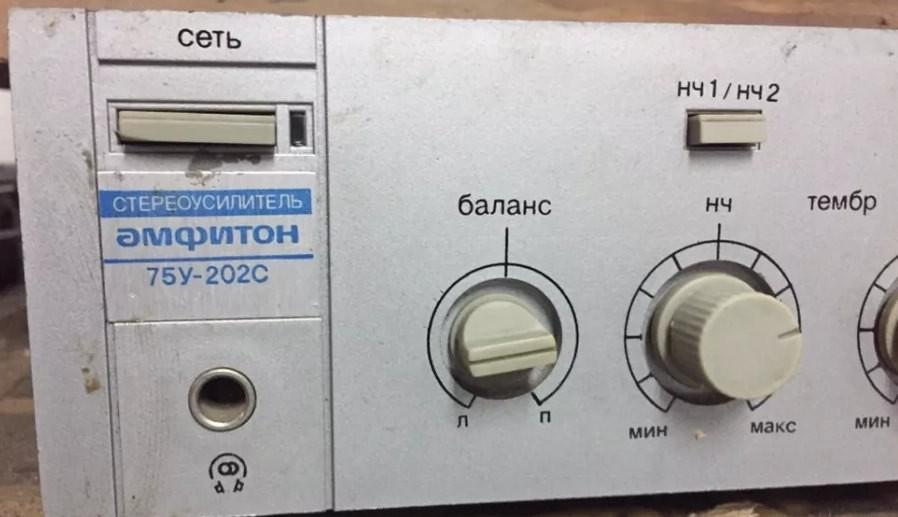

Рама усилителя выполнена из штампованной стали и полностью разборная, что облегчает ремонт и модернизацию. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками корпуса. Лицевая панель изготовлена из пластмассы. Ручки регуляторов и кнопки также выполнены из пластмассы. Дно усилителя металлическое, выпуклое с перфорированными отверстиями для вентиляции.

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор расположены в своих зонах. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух для экранирования.

Выходные транзисторы внешне закрыты пластмассовыми накладками. На передней панели также есть кнопка переключения между выходами пар АС, которая переключает сигнал от усилителя на соответствующие пары АС. Сзади есть дополнительная сетевая розетка, винтовой зажим для подключения земли и выходные клеммы для подключения АС. Так же здесь присутствуют входные клеммы, вход и выход с предварительного усилителя.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Для получения наилучшего звука рекомендуется использовать качественные акустические системы и источники сигнала. Если вас интересует более современная версия этого усилителя, обратите внимание на Лорта 75У-202С.
