Усилитель Лорта 75У-202С: характеристики и схемы

Изготовитель: Львовское ЛПО им. Ленина.

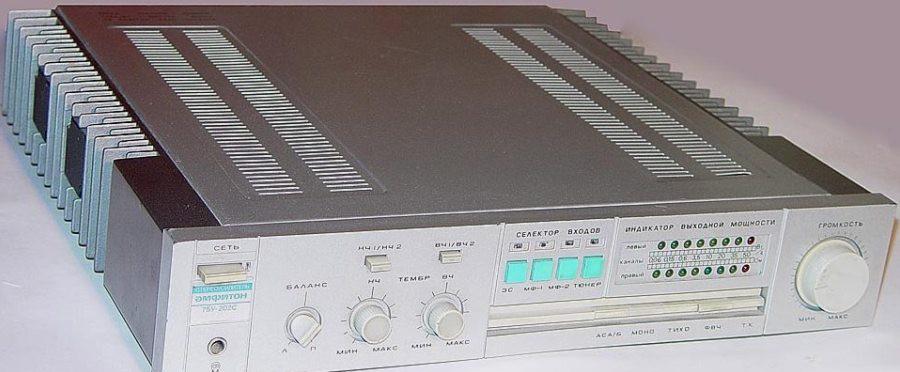

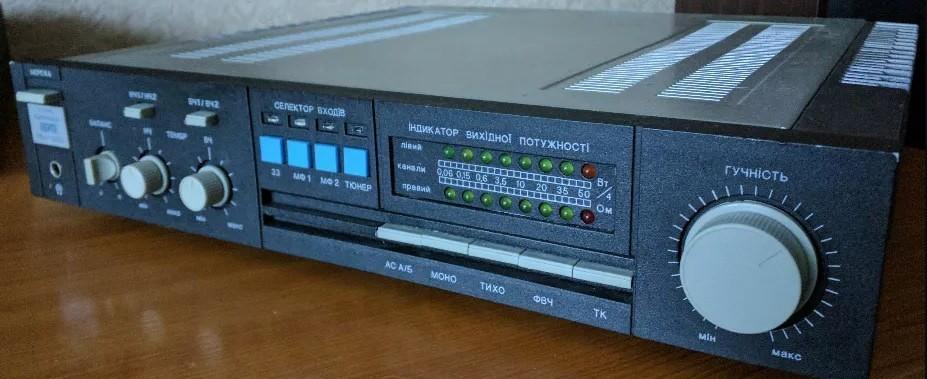

Лорта 75У-202С — это советский стереоусилитель низкой частоты, разработанный для качественного воспроизведения звука в домашних условиях. Прибор предназначен для двухканального усиления и коммутации сигналов от различных источников. Усилитель сменил название по ГОСТу 1988 года, ранее он выпускался под маркой . Это устройство является достойной альтернативой другим моделям того времени, таким как Орбита У-101-стерео.

Схемы усилителя находятся на нашем диске для скачивания.

Технические характеристики Лорта 75У-202С

Основные параметры устройства:

Диапазон воспроизводимых частот: 20 – 25000 Гц
Неравномерность АЧХ в диапазоне 20-25000 Гц: ±0,7 дБ

Мощность на нагрузку 4 Ом:
- номинальная: 35 Вт
- долговременная: 75 Вт
- кратковременная: 160 Вт
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 1-10 кГц: 38 – 48 дБ

Рассогласование АЧХ каналов: не более 1,5 дБ
Пределы регулировки тембра НЧ и ВЧ: ±12 дБ

Потребляемая мощность от сети: 230 Вт
Размер усилителя (ШхВхГ): 390х85х375 мм

Вес усилителя: 8,5 кг

Конструкция и описание

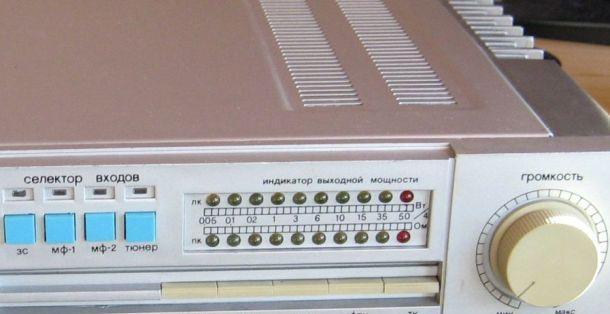

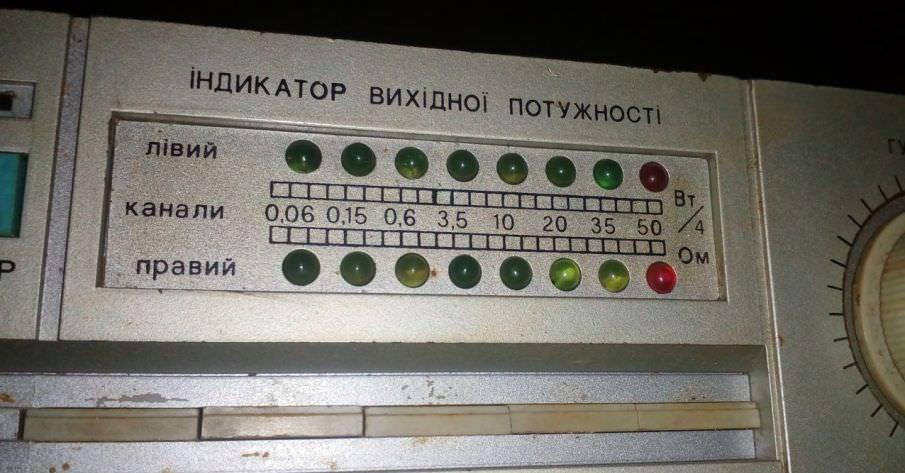

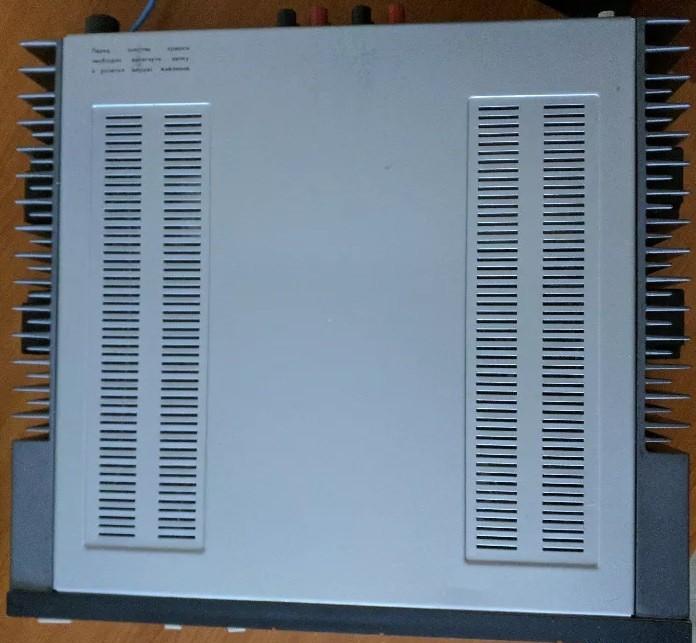

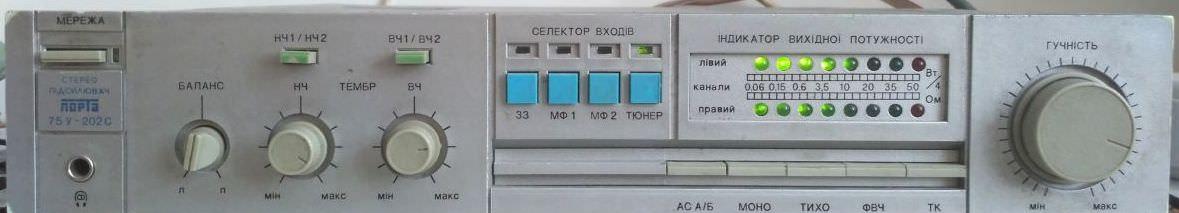

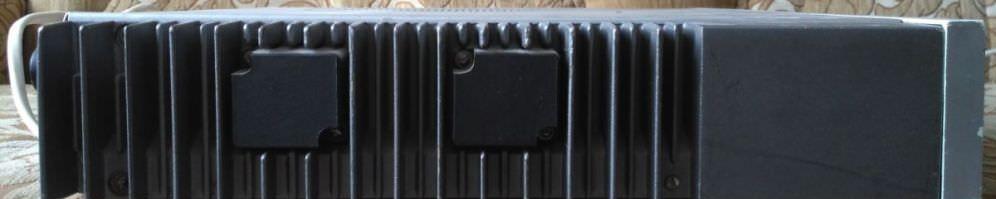

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель из пластмассы. Ручки регуляторов и кнопки выполнены из пластмассы. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

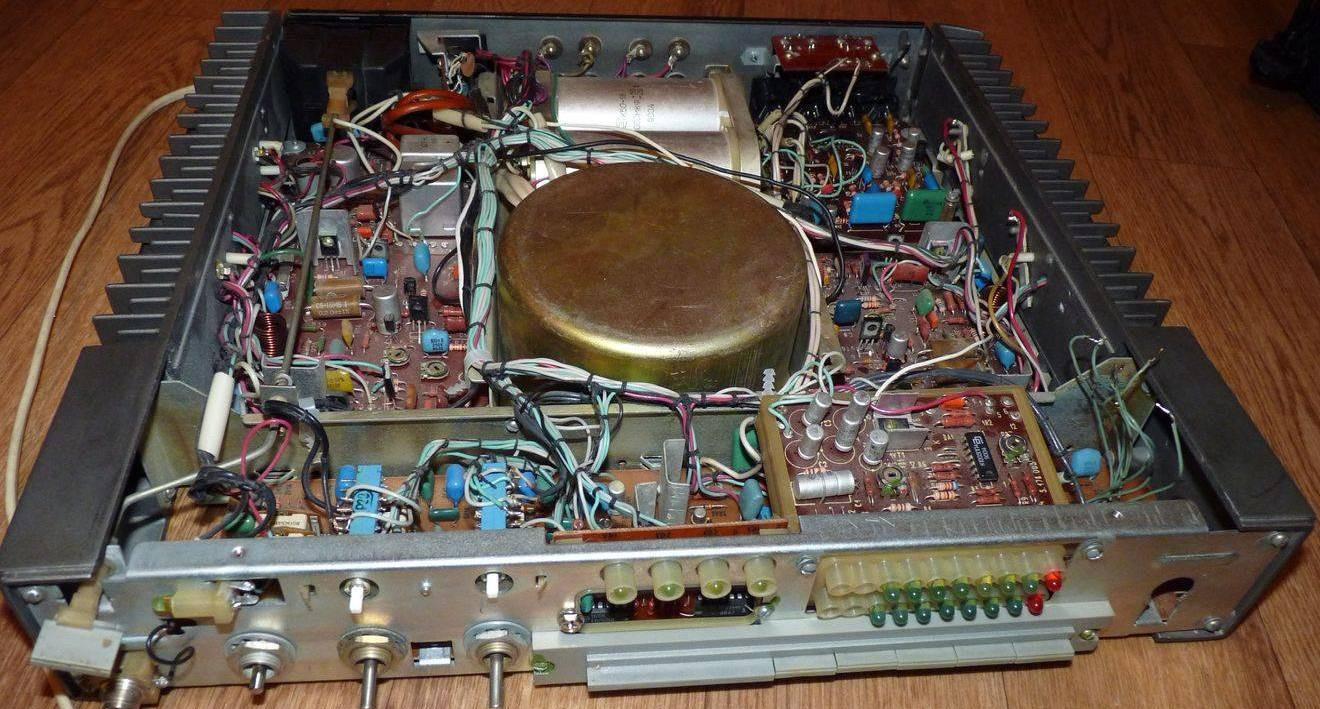

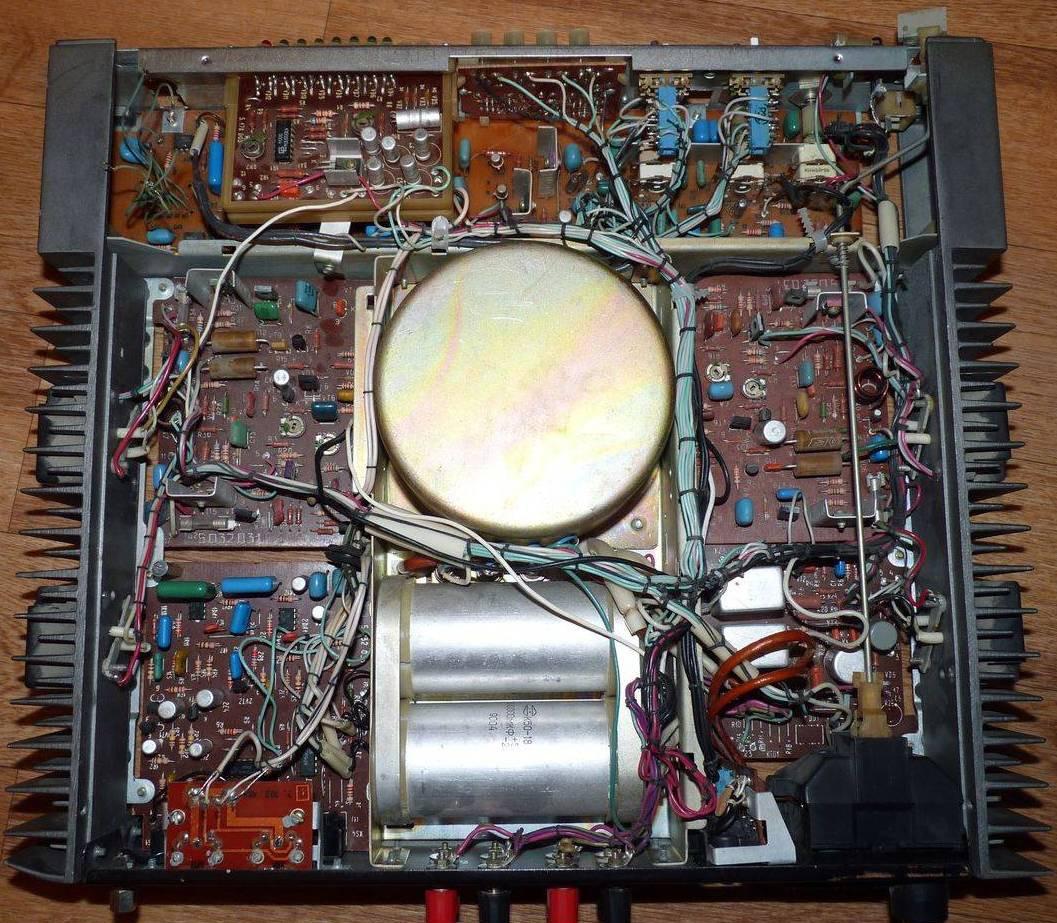

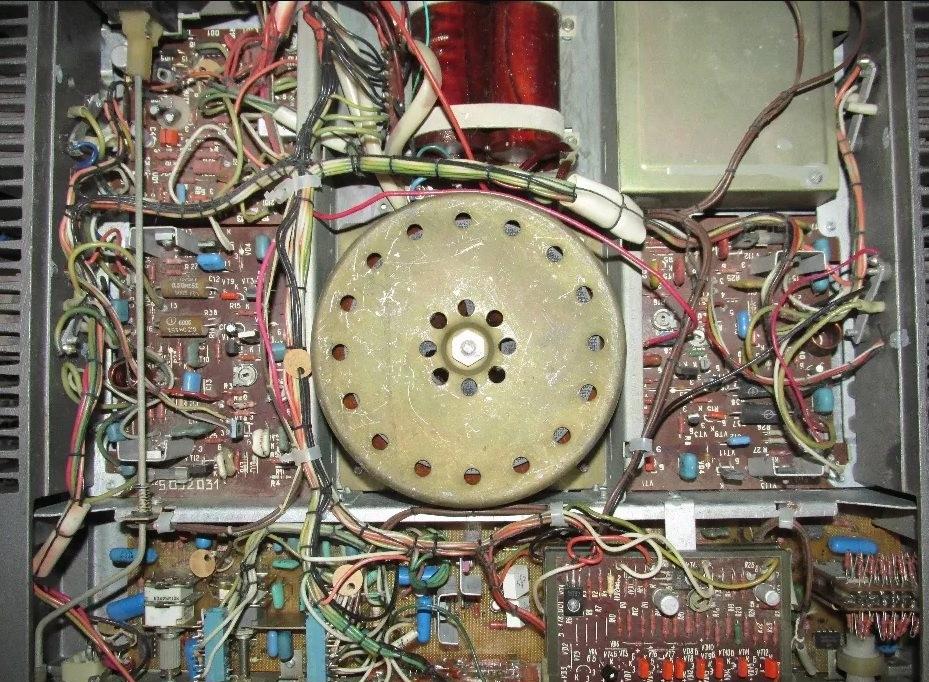

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух.

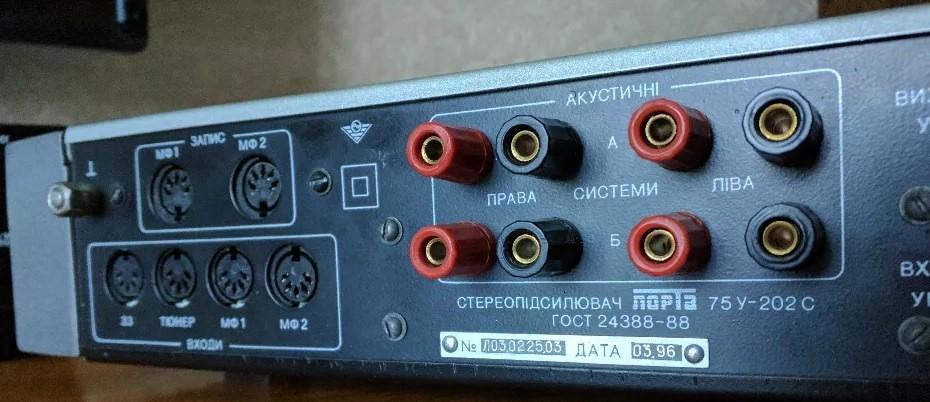

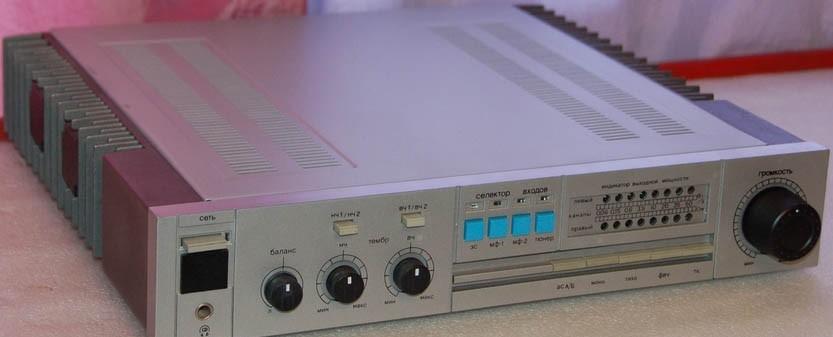

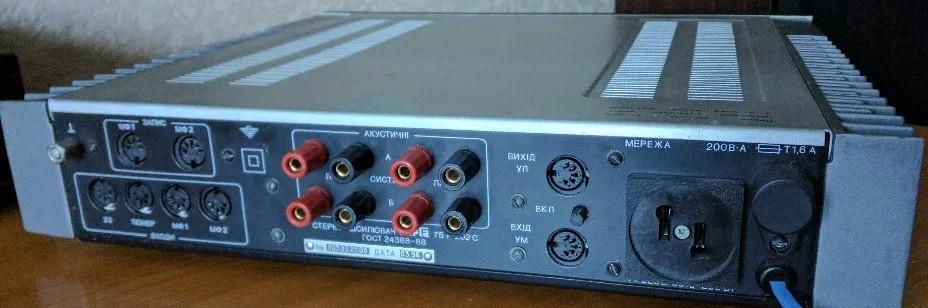

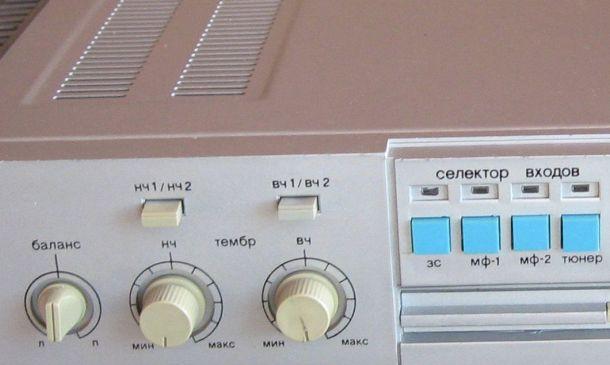

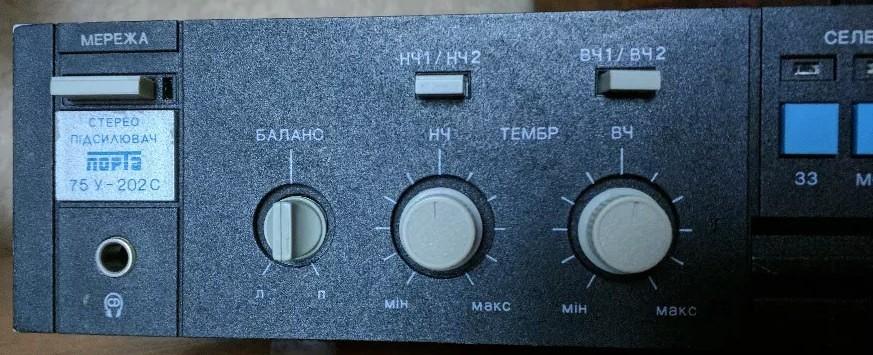

Выходные транзисторы внешне закрыты пластмассовыми накладками. На передней панели также есть кнопка переключения между выходами пар АС, которая переключает сигнал от усилителя на соответствующие пары АС. Сзади есть дополнительная сетевая розетка, винтовой зажим для подключения земли и выходные клеммы для подключения АС. Так же здесь присутствуют входные клеммы, вход и выход с предварительного усилителя.
