Усилитель мощности Амфитон 50УМ-104С: характеристики и описание

Изготовитель: Львовское ПО им. Ленина, с 1986 года. Этот легендарный завод выпускал не только динамики, но и качественную аппаратуру, конкурирующую с московскими аналогами. В линейке усилителей модель Амфитон 50УМ-104С занимает особое место, предлагая баланс между мощностью, надежностью и доступностью для своего времени.

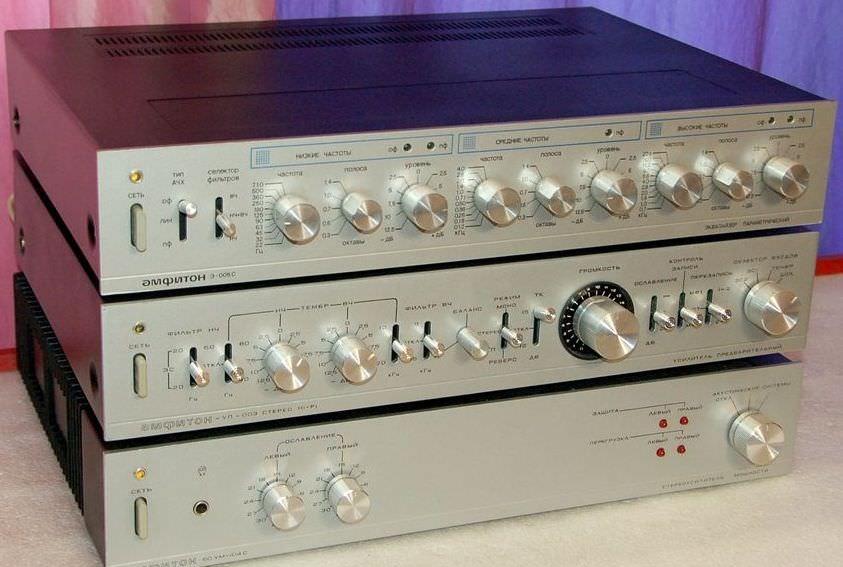

Назначение: усилитель мощности 1-й группы сложности “Амфитон 50УМ-104-стерео” предназначен для высококачественного усиления фонограмм и рассчитан на совместную работу с предварительным усилителем. Это классический пример советской схемотехники, где приоритет отдавался надежности и простоте обслуживания. Для сравнения, более продвинутые модели, такие как Электроника У-104С, имели более сложную структуру, но 50УМ-104С выигрывал в цене и ремонтопригодности.

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 25000 Гц
Номинальная выходная мощность на канал: 50 Вт

Максимальная выходная мощность: 90 Вт
Коэффициент гармоник в диапазоне: 40-16000 Гц: 0,07%

Отношение сигнал/взвешенный шум: 100 дБ

Средняя потребляемая мощность: 130 Вт
Габаритные размеры (ШхВхГ): 460х88х360 мм

Масса: 10 кг

Особенности конструкции и функциональность

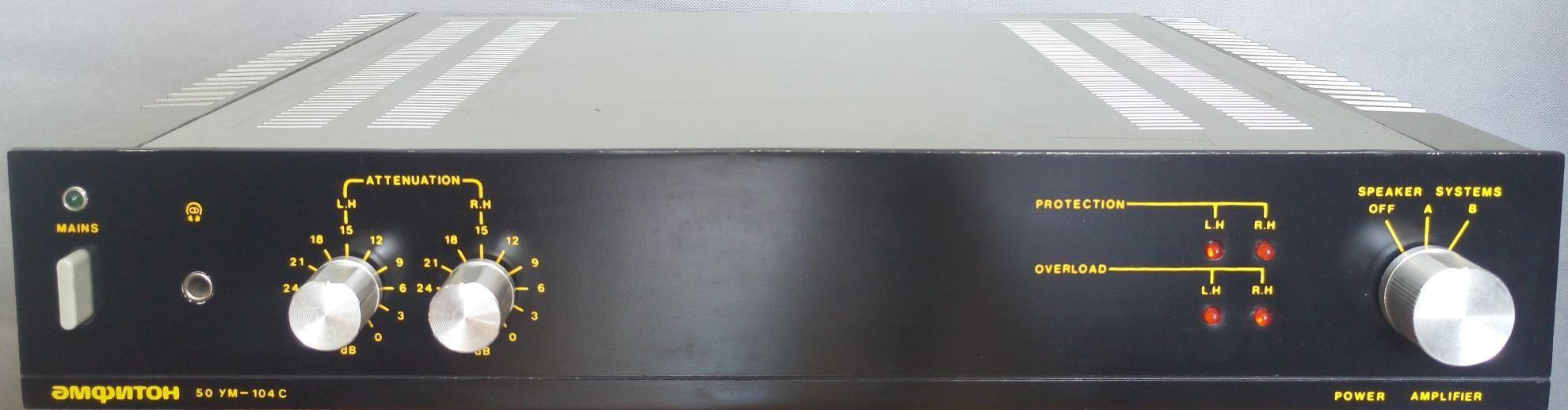

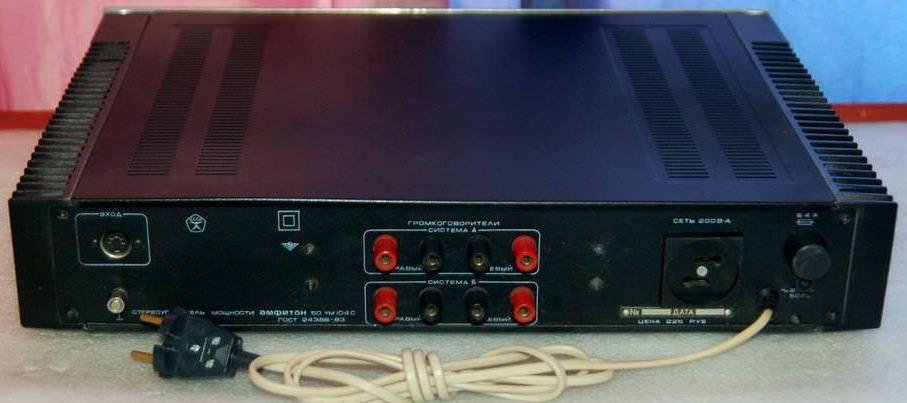

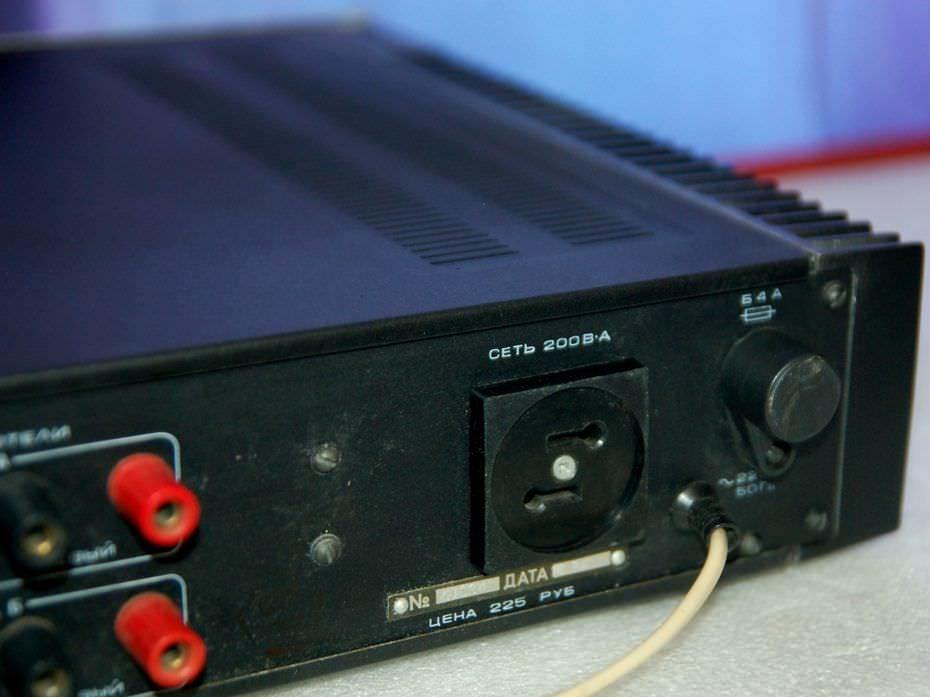

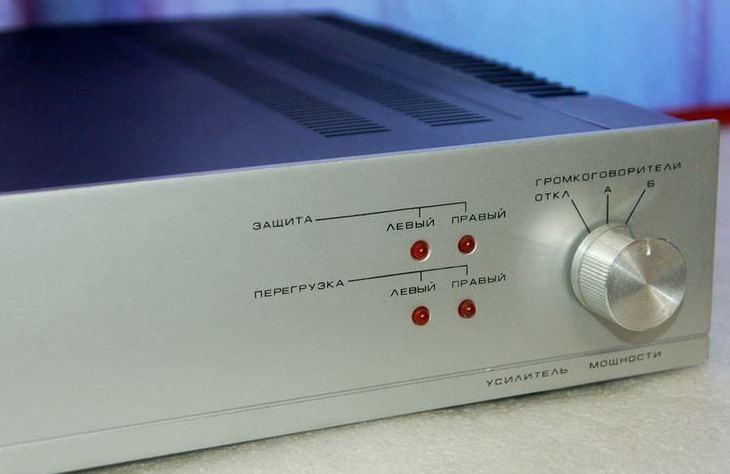

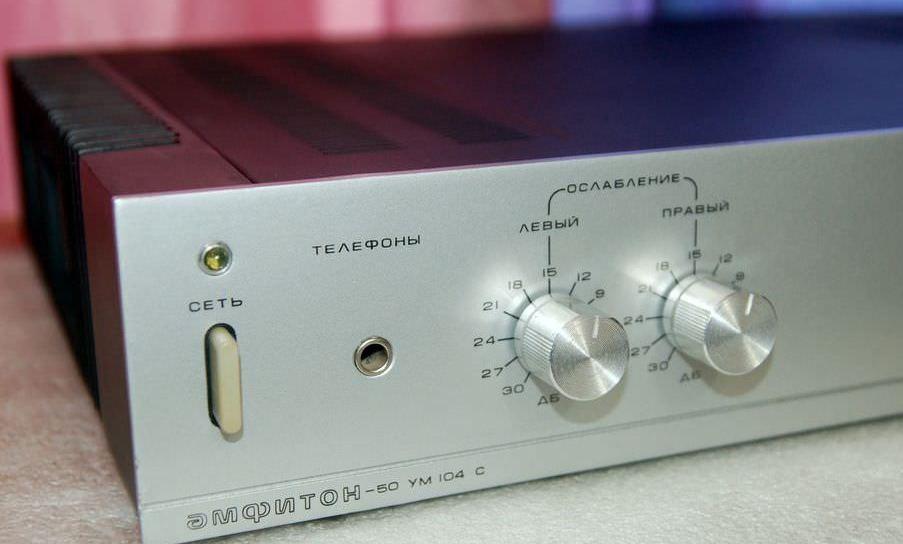

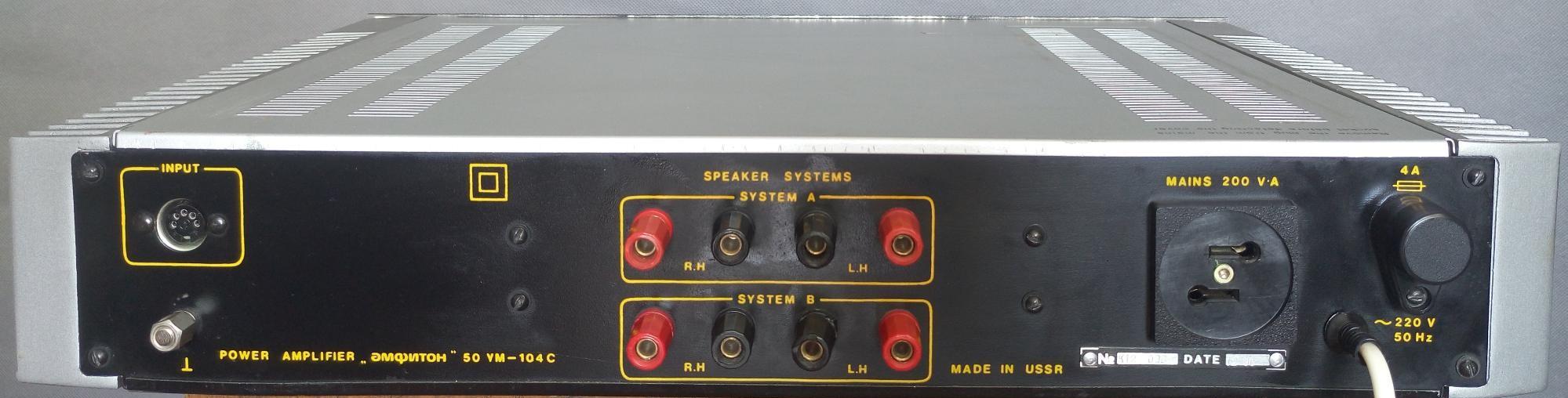

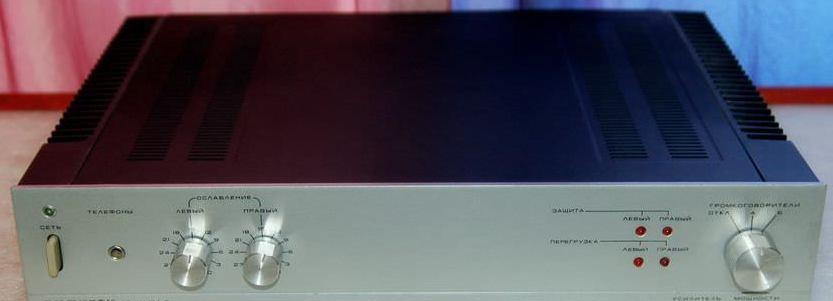

В усилителе мощности есть дискретные регуляторы уровня усиления каждого канала, индикаторы перегрузки и защиты по каждому каналу, электронная защита от КЗ в цепях нагрузки, автоотключение АС при неисправности, возможность подключения 2 комплектов АС и стереофонических телефонов. Гнездо подключения наушников 6,3 мм. Выходные гнезда – обычные клеммы под провод или банан. Черный корпус, передняя панель серо-серебристая.

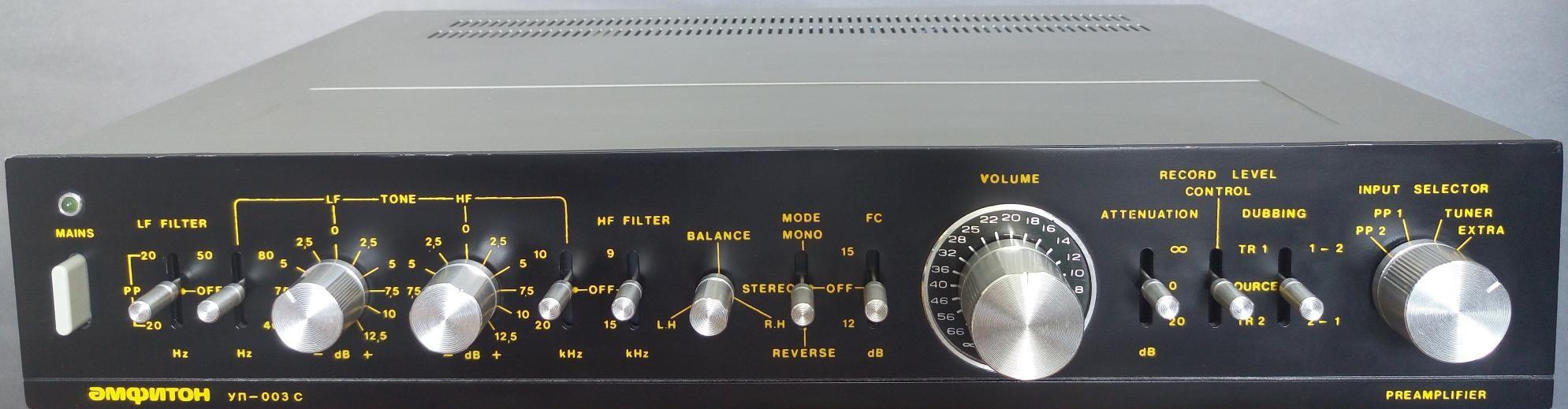

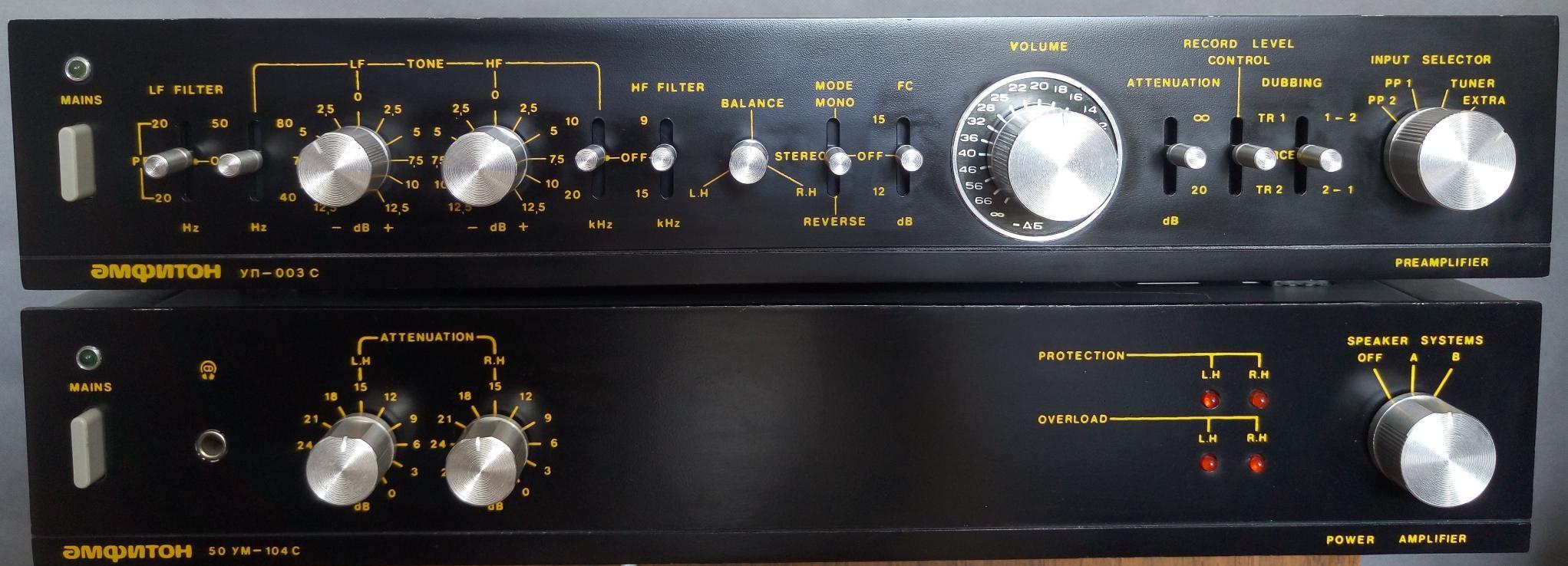

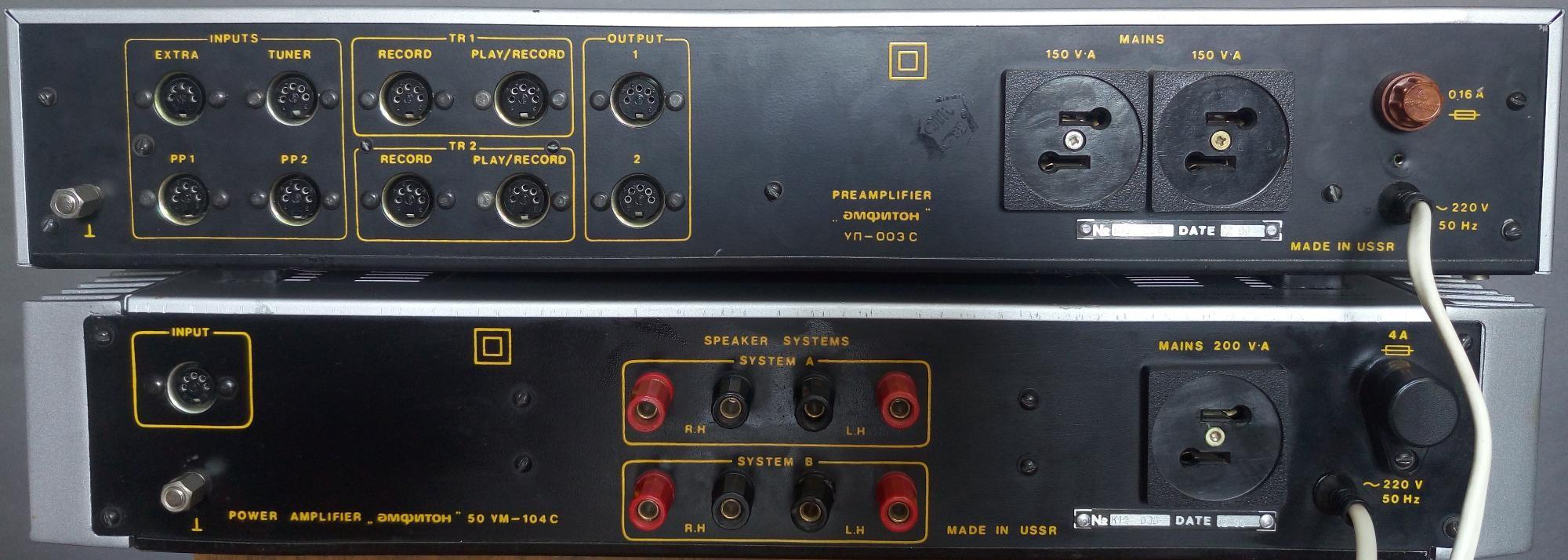

Конструкция предусматривает гибкость подключения. Если вы ищете, какие колонки лучше всего раскроют потенциал этого усилителя, обратите внимание на Амфитон-УМ-003 стерео — их чувствительность и импеданс идеально подходят для 50 Вт мощности.

Корпус и качество сборки

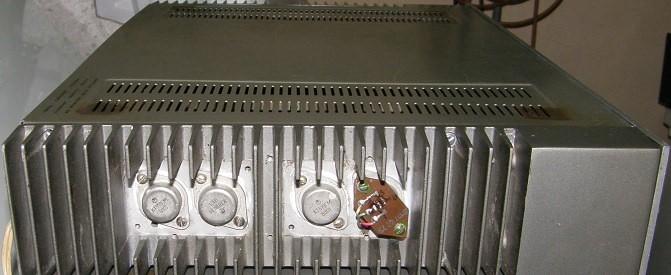

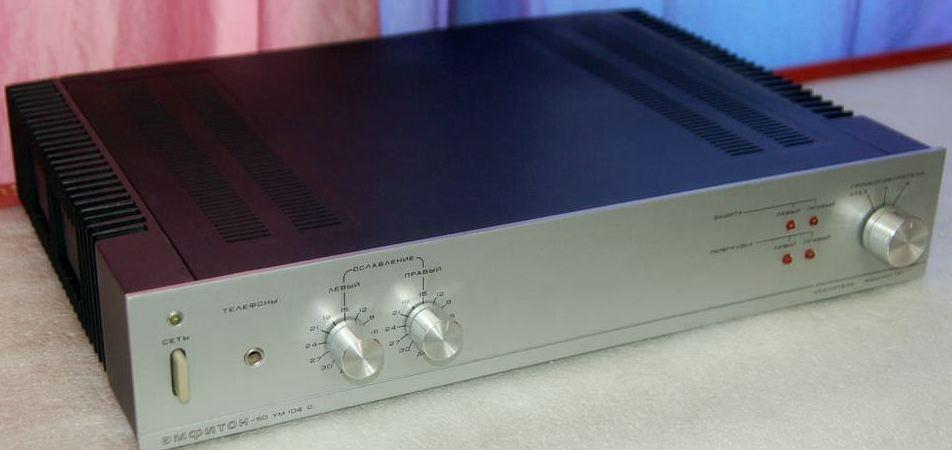

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

Такой подход к корпусу обеспечивал отличную теплоотдачу и долговечность. В отличие от некоторых более дешевых аналогов, например, Вега 50У-122С, здесь использовался массивный алюминиевый радиатор, что снижало нагрев выходных транзисторов и повышало стабильность работы.

Внутреннее устройство

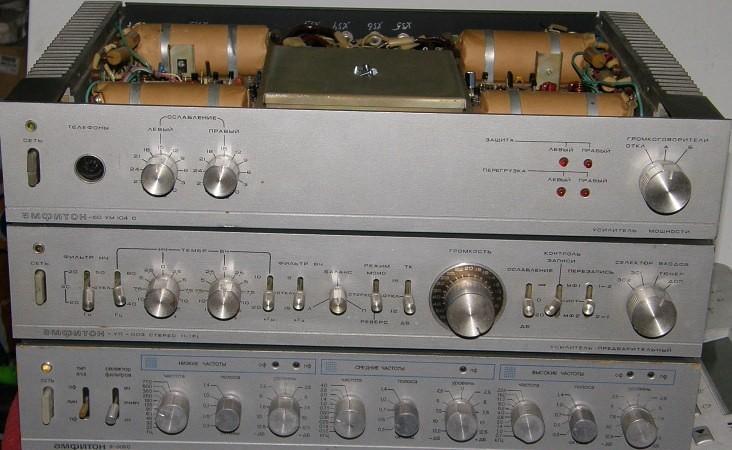

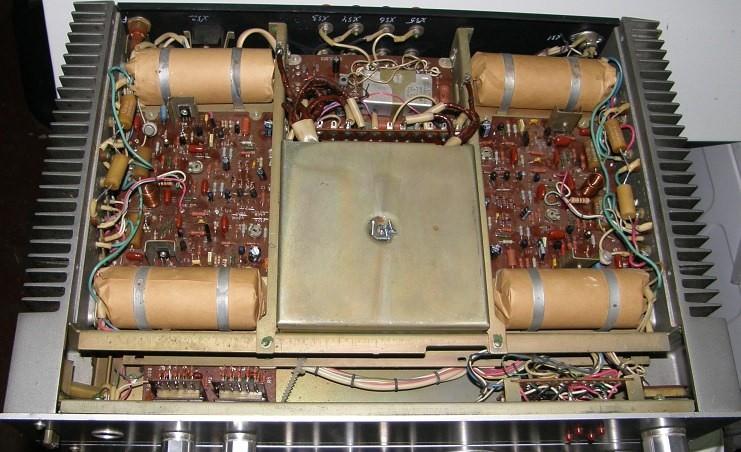

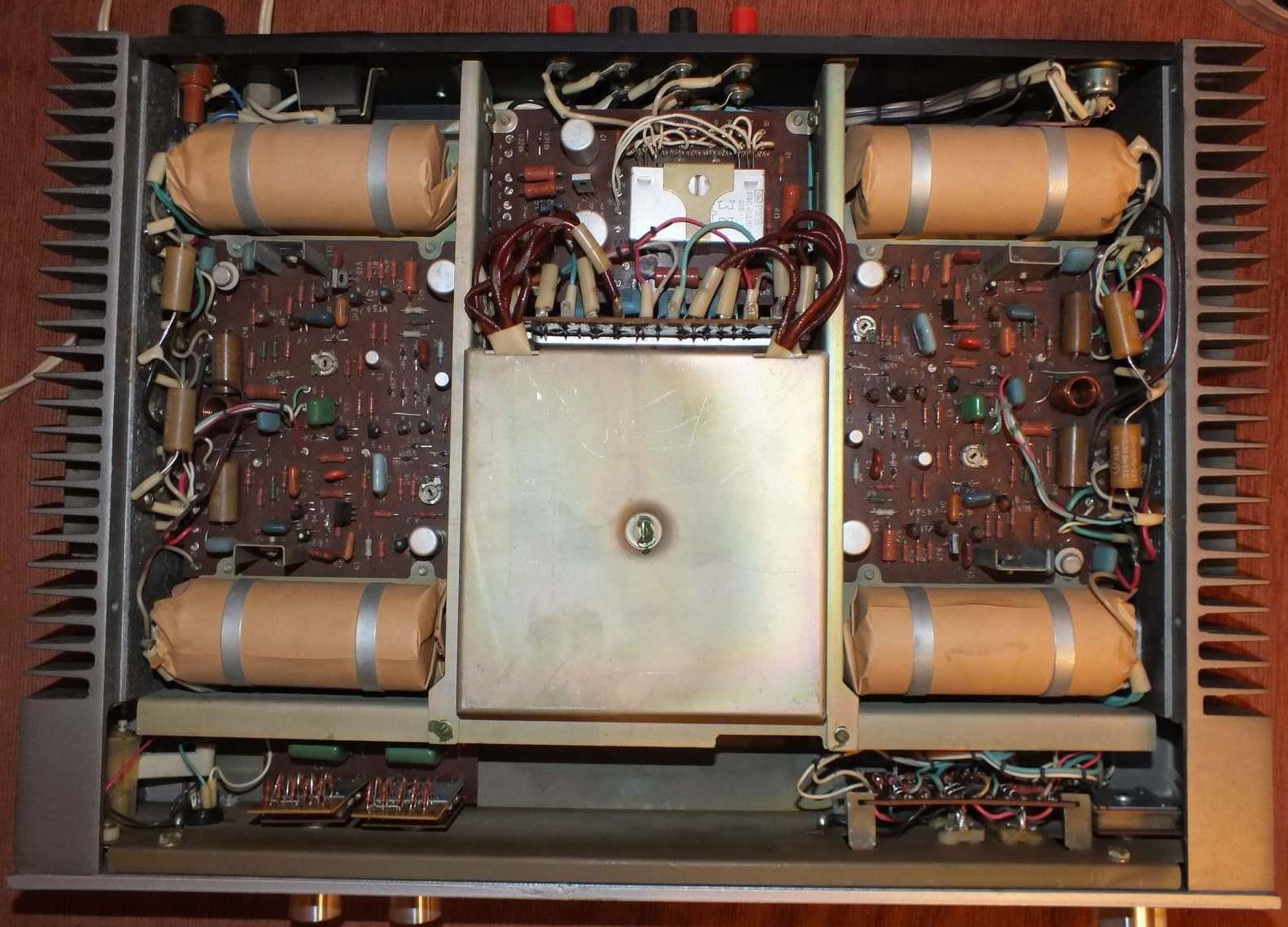

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

Такая модульная структура упрощала диагностику и ремонт. Если выходил из строя один каскад, его можно было заменить, не разбирая весь усилитель. Это было большим преимуществом советской аппаратуры перед современными моноблочными решениями.
