Усилитель мощности Амфитон УМ-003: характеристики и описание

Изготовитель: Львовское ПО им. Ленина.

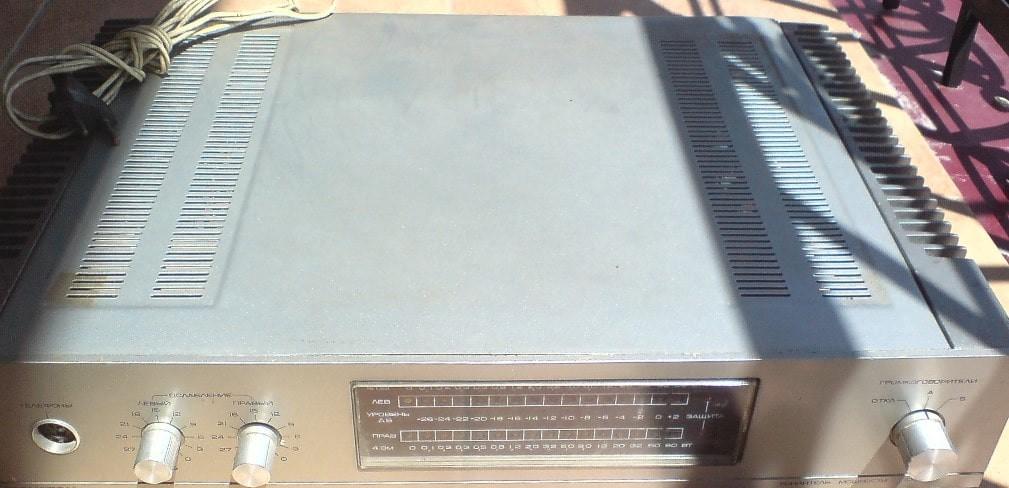

Назначение: Усилитель мощности высшей группы сложности предназначен для высококачественного усиления фонограмм и рассчитан на совместную работу с предварительным усилителем. Аппарат внешне и внутренне является аналогом легендарного Амфитон 50 УМ-104С, но главное отличие модели УМ-003 заключается в наличии встроенного индикатора уровня сигнала на лицевой панели, что значительно упрощает настройку системы.

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 25000 Гц
Номинальная выходная мощность на канал: 50 Вт

Максимальная выходная мощность: 90 Вт

Коэффициент гармоник в диапазоне 40-16000 Гц: 0,07%
Отношение сигнал/взвешенный шум: 100 дБ

Средняя потребляемая мощность: 130 Вт
Габаритные размеры (ШхВхГ): 460х88х360 мм

Масса: 10 кг

Особенности и применение

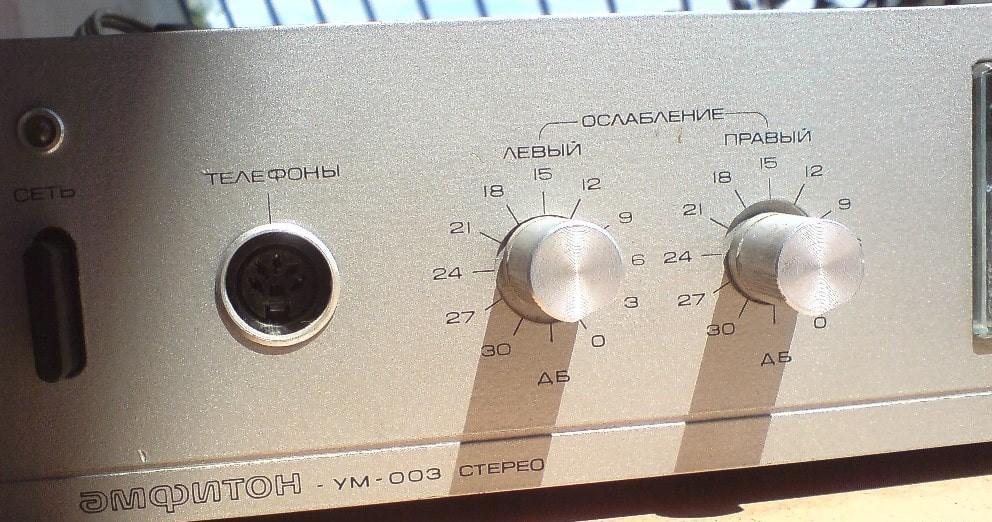

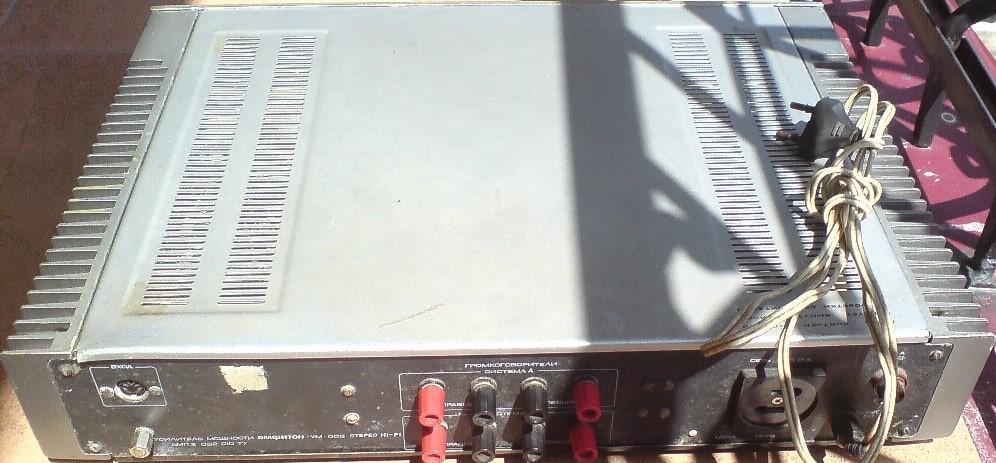

В конструкции усилителя предусмотрены дискретные регуляторы уровня усиления каждого канала, индикаторы перегрузки и защита по каждому каналу. Реализована электронная защита от короткого замыкания в цепях нагрузки и функция автоотключения акустических систем при неисправности. Усилитель поддерживает подключение двух комплектов АС и стереотелефонов через гнездо 6,3 мм. Выходные клеммы универсальны и подходят как под провод, так и под разъемы типа «банан».

Для тех, кто ищет альтернативу, стоит обратить внимание на Корвет-УМ-038 стерео Hi-Fi, который также представляет собой качественный советский усилитель, хотя и с несколько иной схемотехникой и характеристиками.

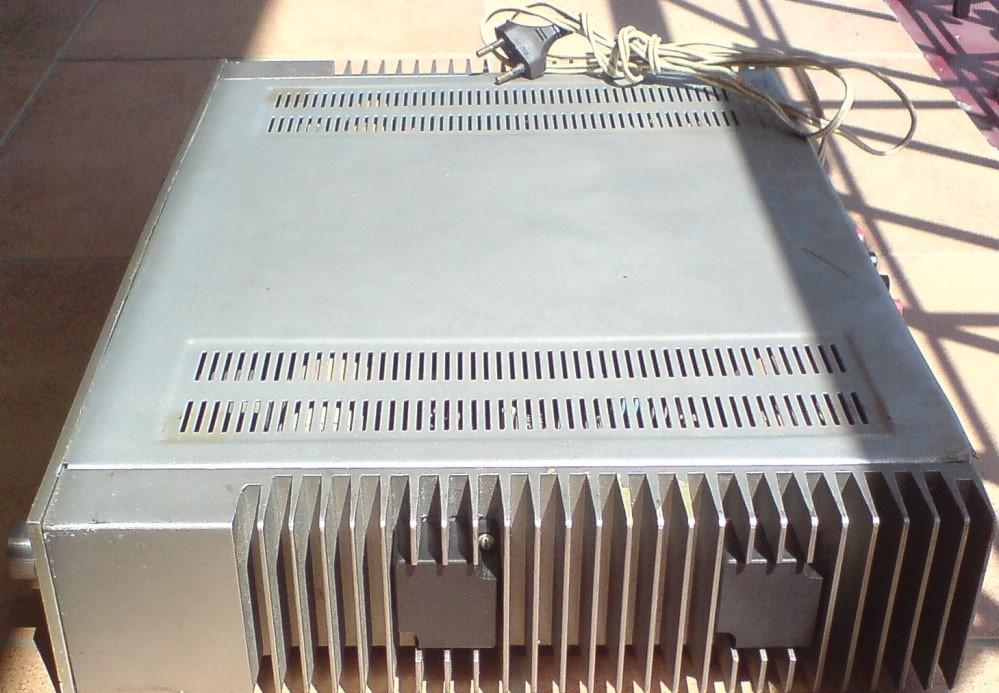

Рама усилителя выполнена из штампованной стали и полностью разборная, что облегчает обслуживание. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками корпуса. Лицевая панель также изготовлена из алюминия, ручки регуляторов — из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями для вентиляции.

Сравнение с УМ-104С и внутреннее устройство

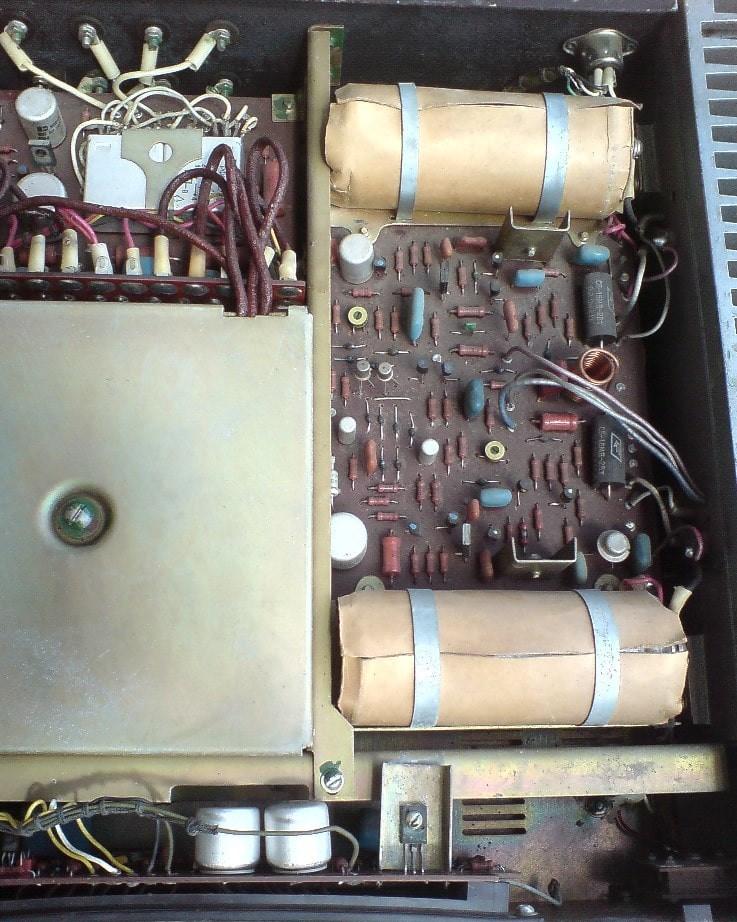

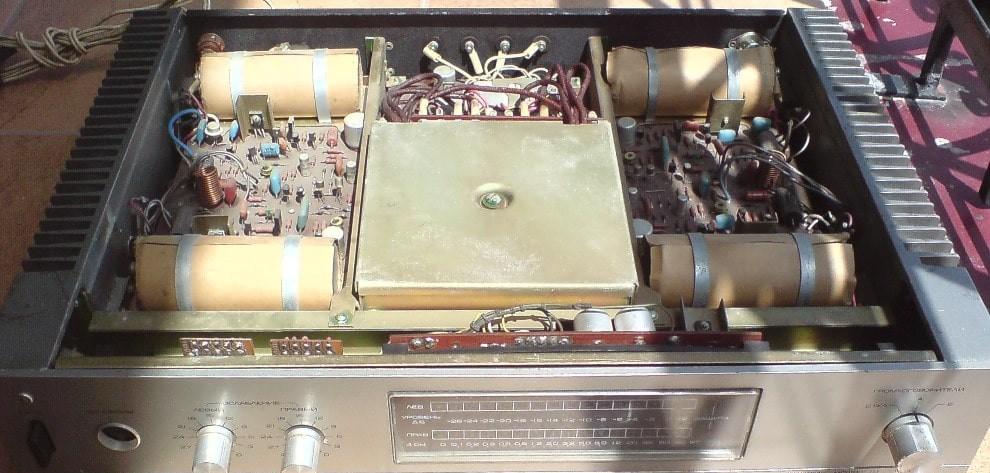

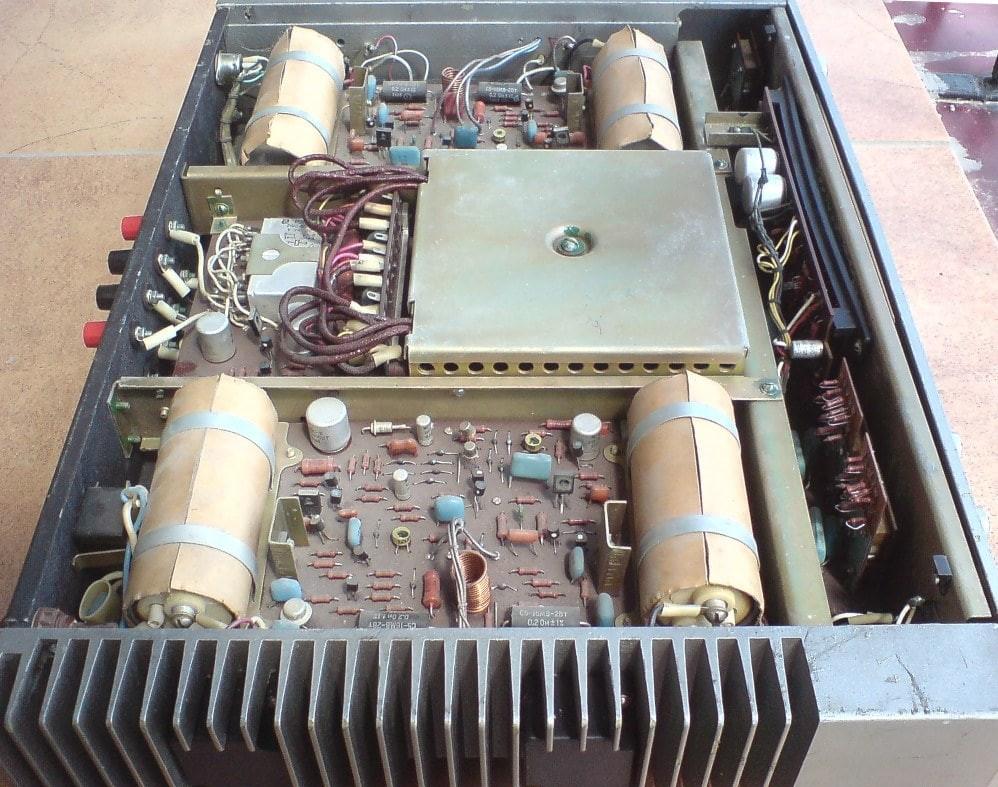

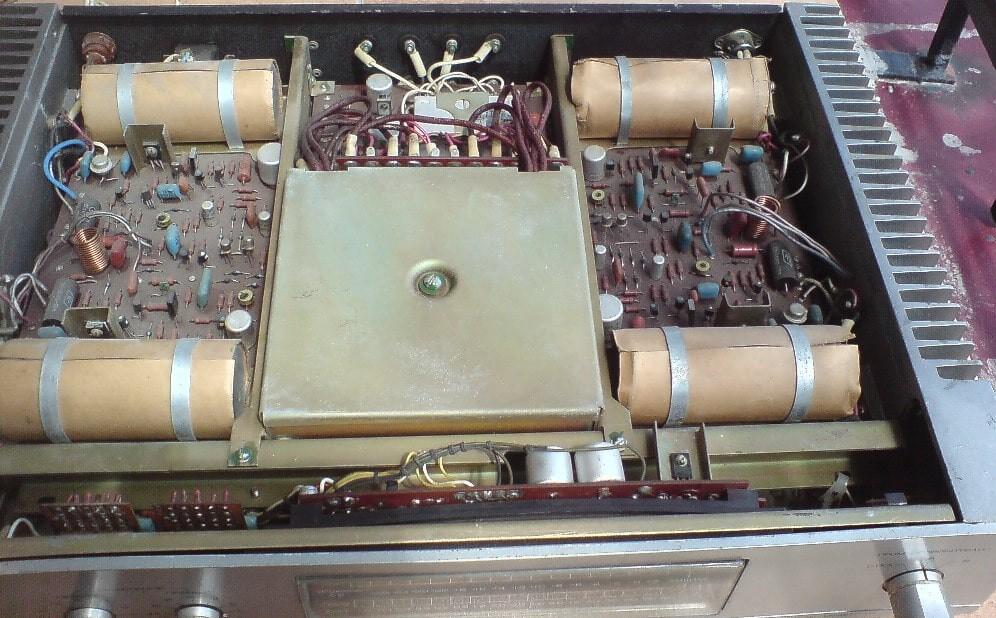

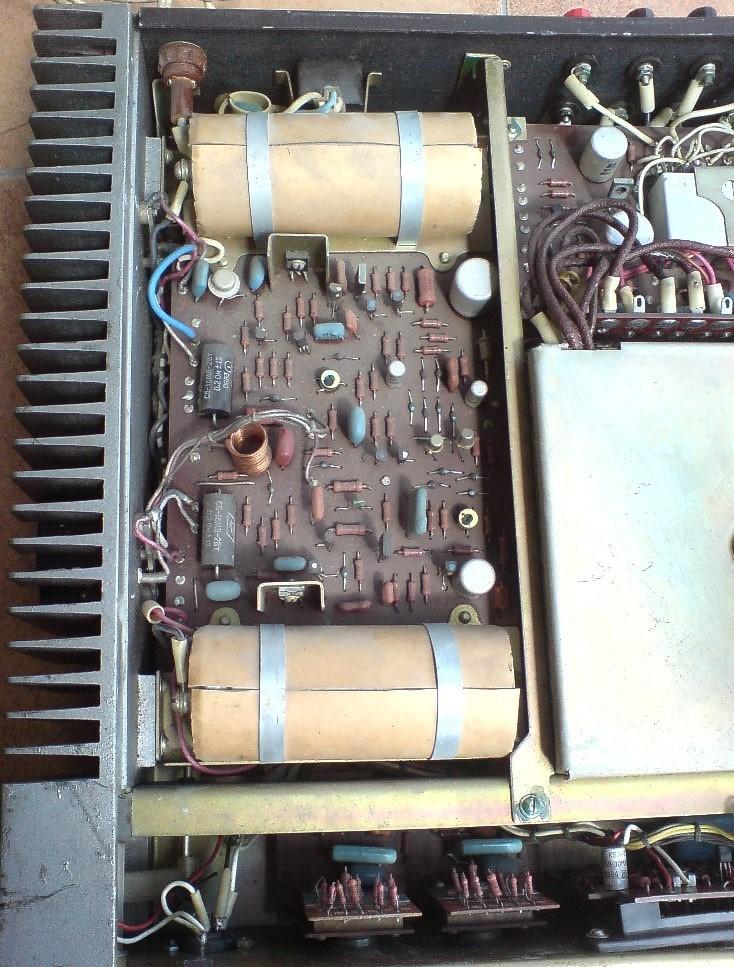

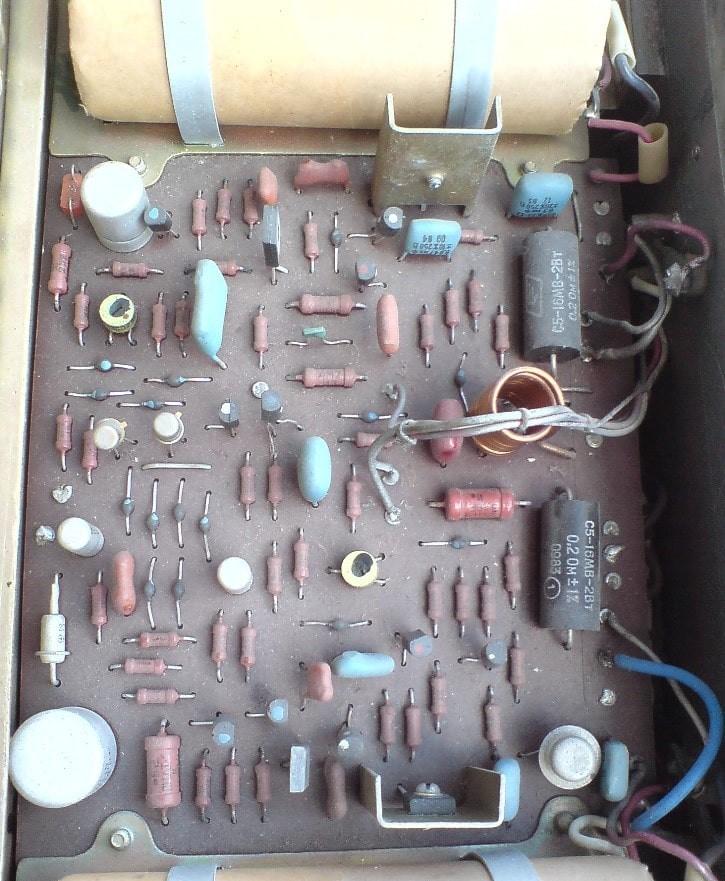

Усилитель УМ-003 часто сравнивают с моделью Амфитон УП-003-стерео Hi-Fi по уровню качества сборки, однако УМ-003 является именно оконечным усилителем мощности. Внутри корпуса наблюдается четкое разделение отдельных блоков по отсекам, которые разделяют металлические стенки: предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух для экранирования.
