Усилитель Электроника У-104С: обзор, характеристики и схема

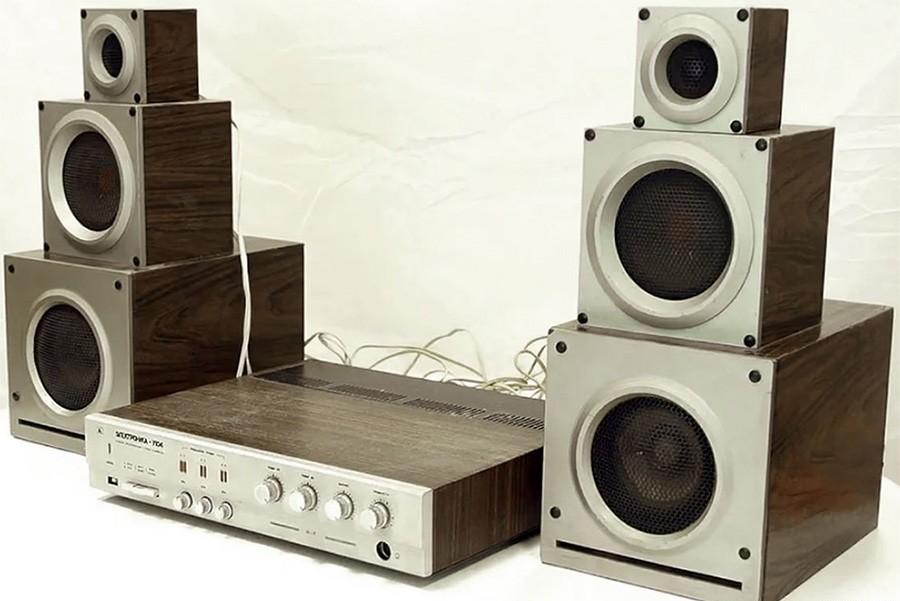

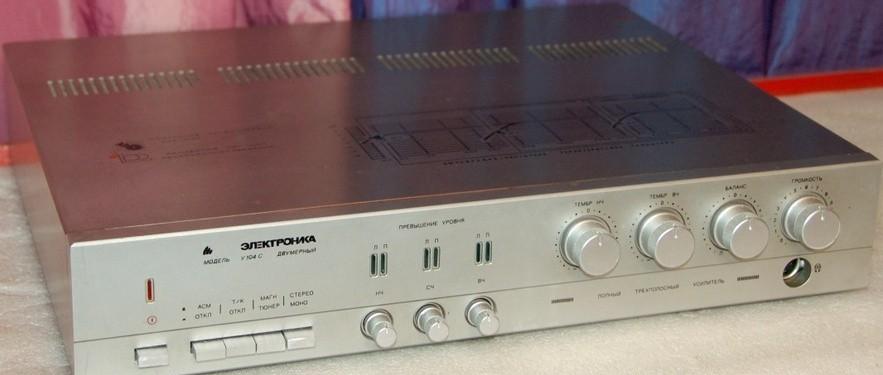

Электроника У-104С — это легендарный советский стереофонический усилитель низкой частоты, выпускавшийся в Нижнем Новгороде (Горьком) с 1990 года. Это устройство стало логическим продолжением развития линейки модульной акустической системы, предназначенным для высококачественного усиления сигнала от различных источников. Усилитель спроектирован специально для работы в паре с модульными акустическими системами , обеспечивая полное раскрытие их потенциала благодаря раздельному усилению частотных диапазонов.
В отличие от более простых моделей, У-104С использует трехполосную схему усиления, что позволяет минимизировать нелинейные искажения и повысить детализацию звучания. Прибор обладает надежной конструкцией на стальном шасси и оснащен современной (для своего времени) элементной базой, включая микросхемы TDA2030. Для тех, кто ищет альтернативы или похожую технику, рекомендуем также ознакомиться с характеристиками Ласпи У-005-1 стерео Hi-Fi, который предлагает схожий подход к качеству воспроизведения в другом форм-факторе.

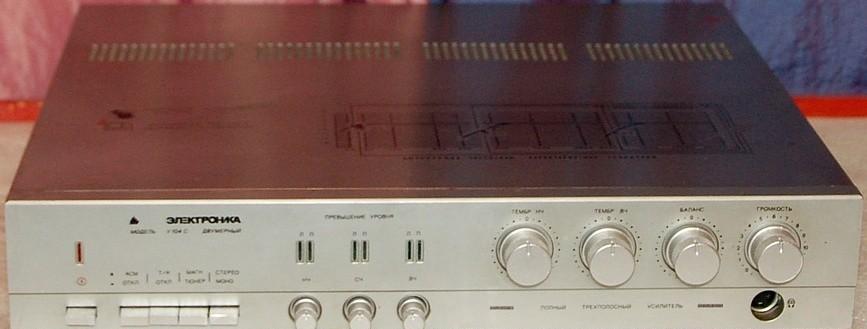

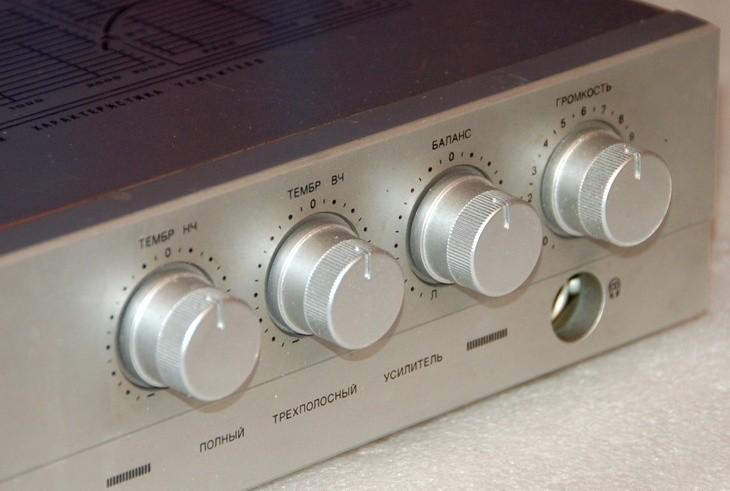

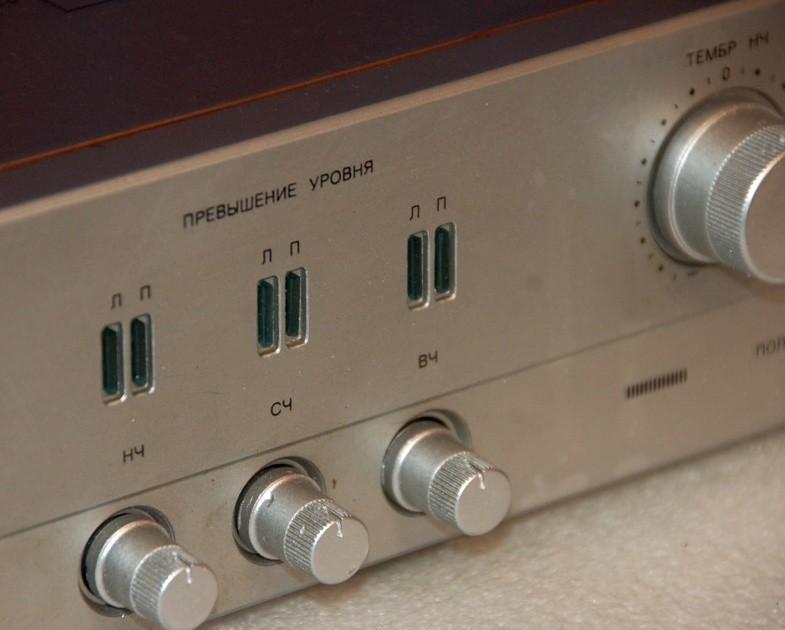

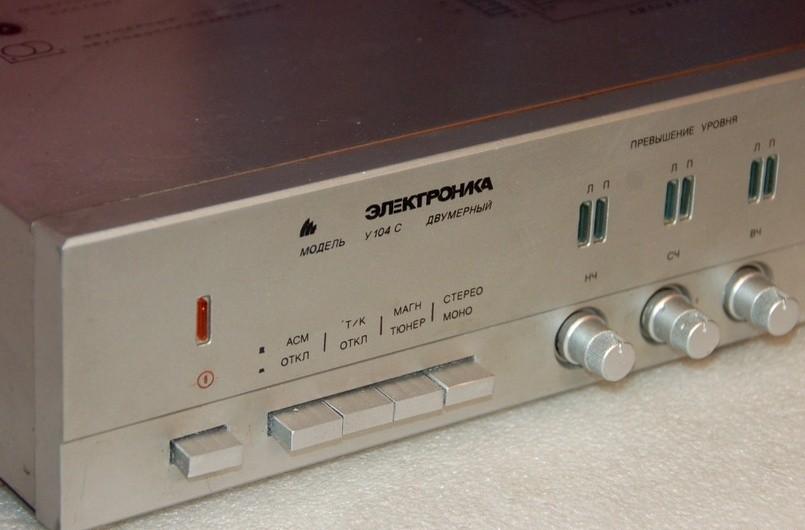

Устройство отличается высоким коэффициентом усиления и низкой чувствительностью к помехам, что делает его отличным выбором для восстановления ретро-аудиосистем. На лицевой панели интуитивно расположены все органы управления, включая регуляторы тембра и индикаторы уровня сигнала по каждому из каналов.
Технические характеристики
Ниже приведены основные параметры, определяющие возможности усилителя Электроника У-104С:

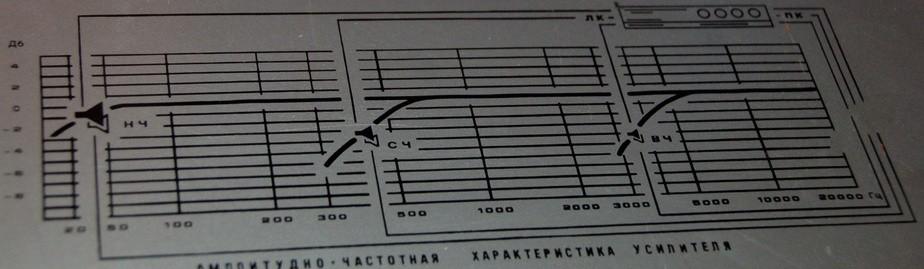

- Диапазон частот НЧ канала: 20 – 20000 Гц
- Диапазон частот СЧ канала: 500 – 20000 Гц
- Диапазон частот ВЧ канала: 500 – 20000 Гц
- Номинальная (максимальная) выходная мощность НЧ/СЧ каналов: 10 Вт (35 Вт) / 4 Ом
- Номинальная (максимальная) выходная мощность ВЧ канала: 5 Вт (25 Вт) / 8 Ом
- Коэффициент нелинейных искажений (КНИ): 0,3%
- Отношение сигнал/шум: 66 дБ
- Чувствительность: 200 мВ
- Пределы регулировки тембра: на частотах 40 Гц и 16000 Гц ±10 дБ
- Внешние размеры (ШхВхГ): 430х76х360 мм
- Масса: 8,6 кг
Особенности конструкции и схемотехники

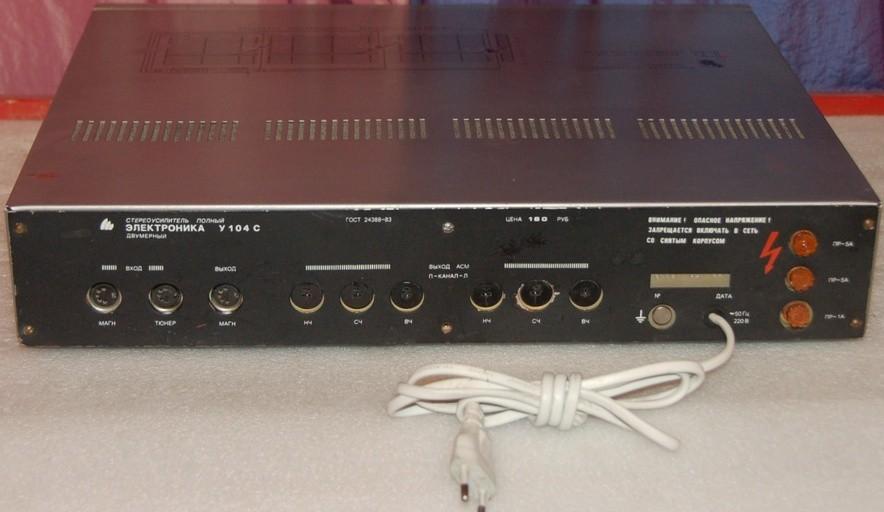

Усилитель Электроника У-104С построен на базе надежного стального шасси, что обеспечивает механическую прочность и частичную экранировку от внешних полей. Конструкция предусматривает гибкость подключения: устройство можно использовать как с раздельным подключением акустических систем по частотам (для модульных колонок), так и с обычной стереопарой, подключая сигнал на выход низких частот (НЧ).

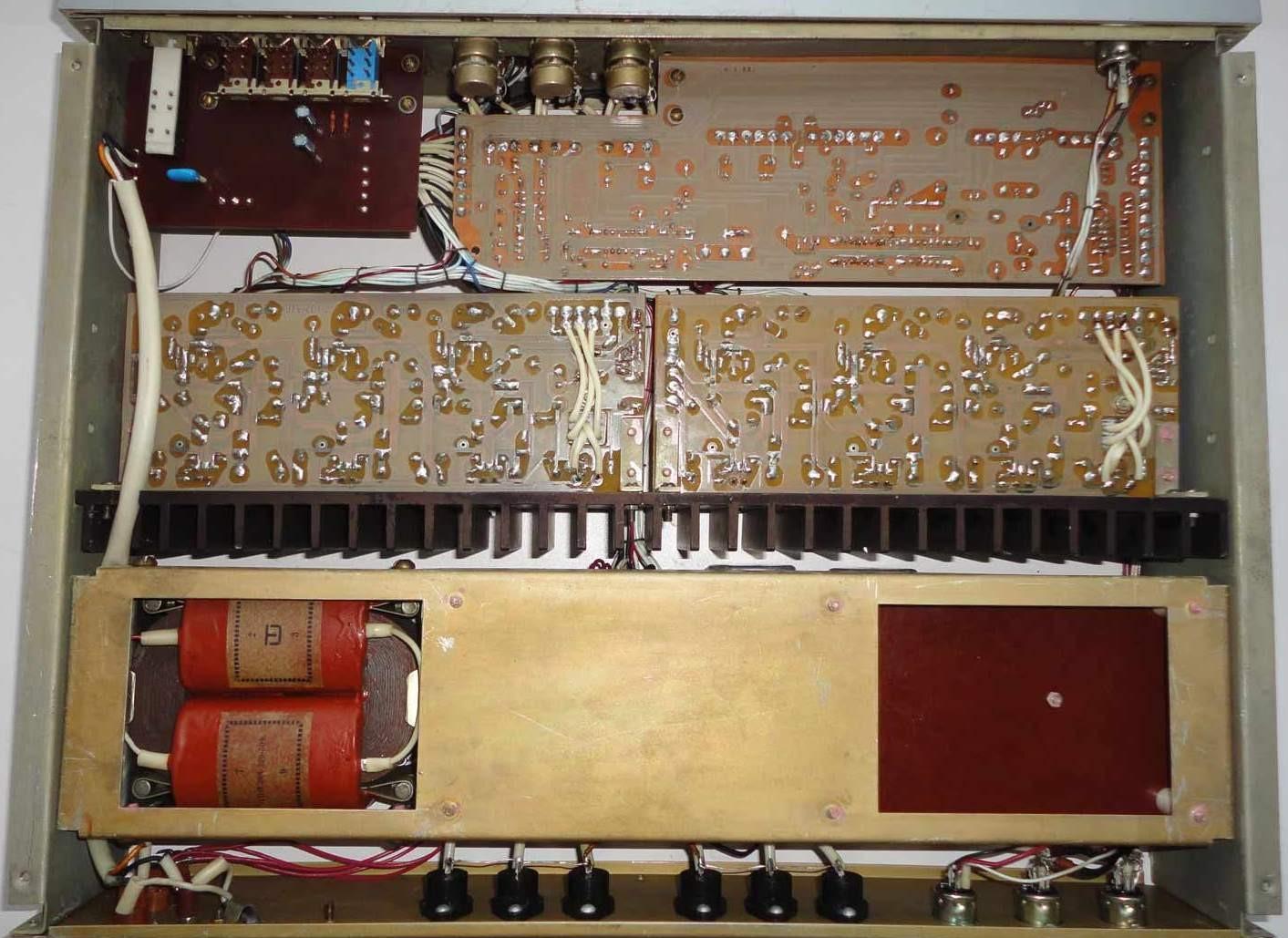

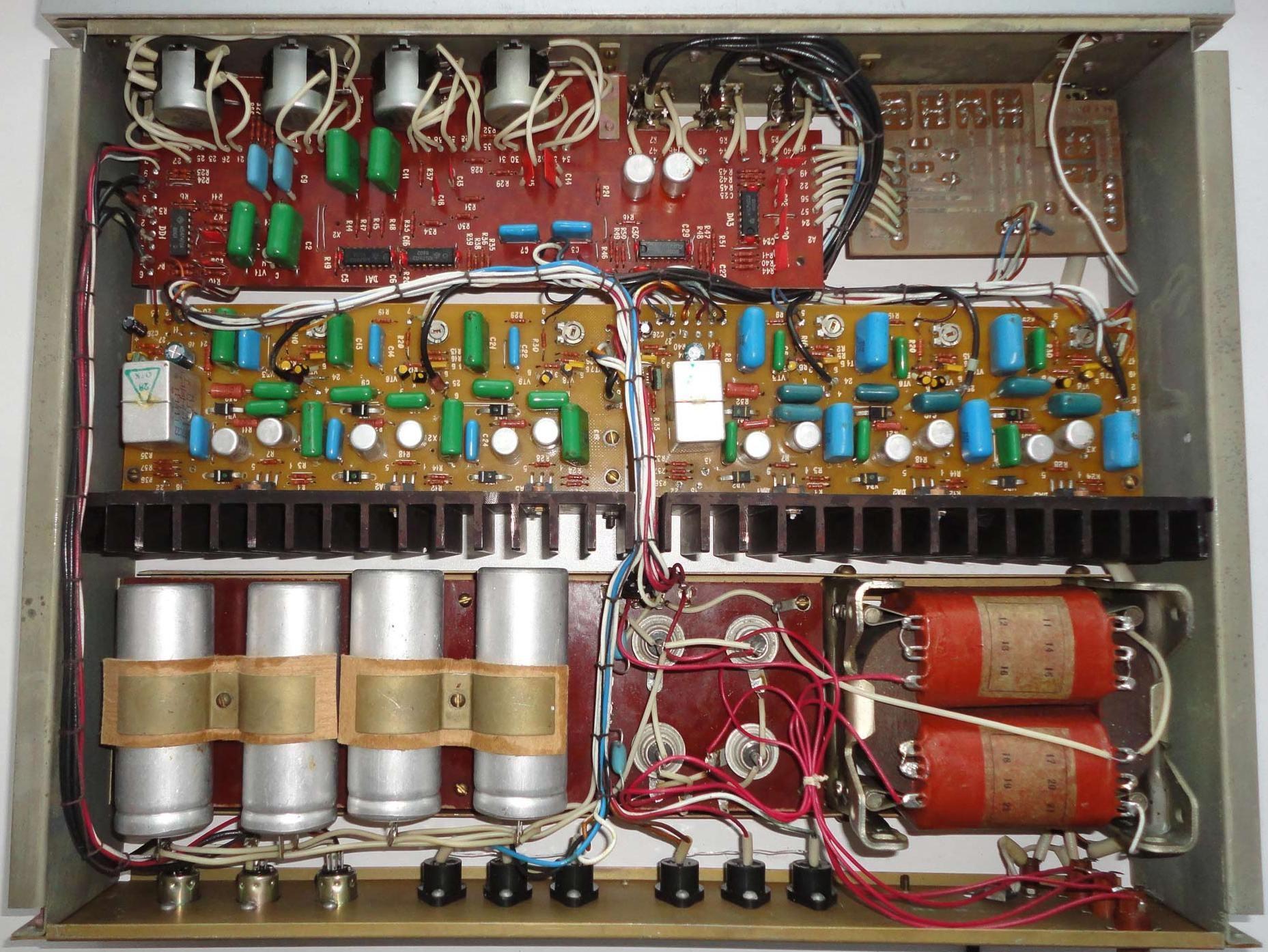

Внутри корпуса компоновка продумана до мелочей. В передней части, непосредственно за лицевой панелью, расположена плата эквалайзера (темброблока). За ней следуют две отдельные платы левого и правого каналов. Сердцем усилителя стали мощные операционные усилители TDA2030 от ST Microelectronics. В каждом канале установлено по три таких микросхемы, что позволяет реализовать схему с общим усилением и раздельным усилением для высокочастотного канала. Микросхемы надежно закреплены на массивных радиаторах для эффективного отвода тепла.
В задней части корпуса крепится блок питания, включающий в себя силовой трансформатор, диодный мост и емкостной фильтр. Наличие встроенных цепей защиты от короткого замыкания в акустической системе повышает безопасность эксплуатации. Для любителей ремонта и модернизации, стоит отметить, что схемотехника У-104С во многом перекликается с решениями, примененными в Радиотехника У-7111-стерео, что упрощает поиск запчастей и понимание принципов работы.
Звучание и применение
Звучание Электроники У-104С характеризуется теплотой и насыщенностью, что типично для советской аппаратуры конца 80-х — начала 90-х годов. Использование раздельного усиления позволяет получить более чистое изображение в высоком частотном диапазоне, не перегружая усилитель ВЧ сигналами. Это делает прибор идеальным компаньоном для модульных колонок 25АС-132, где ВЧ и СЧ динамики подключаются отдельно.
При эксплуатации важно помнить о необходимости периодической замены электролитических конденсаторов в блоке питания и на платах усилителей, так как со временем они теряют емкость, что может привести к появлению фона или искажений. Тем не менее, при должном уходе этот усилитель способен служить десятилетиями, предоставляя высокое качество звучания, сопоставимое с многими современными бюджетными моделями.
