Усилитель Ласпи У-005-1: характеристики и описание
Изготовитель: радиозавод им. Калмыкова, г. Севастополь, выпуск с 1985 года. Этот аппарат относится к классу Hi-Fi и является достойным представителем советской радиоэлектроники, наряду с такими моделями, как Электроника У-104С.
Назначение и особенности
Назначение: усилитель звуковых частот предназначен для высококачественного усиления и воспроизведения через акустические системы звуковых фонограмм с различных источников. Устройство отличается надежностью и богатым функционалом, характерным для аппаратуры того времени, например, наличием встроенного корректора для проигрывателей, что роднит его с Феникс 50 У 008С.
Технические характеристики
Диапазон воспроизводимых частот: 20 – 25000 Гц
Номинальная выходная мощность на канал: 25 Вт
Максимальная выходная мощность на канал: 40 Вт
Коэффициент нелинейных искажений: 0,1%
Уровень фона: -70 дБ
Потребляемая усилителем мощность: 85 Вт
Габаритные размеры усилителя (ШхВхГ) 460х88х393 мм
Масса: 9,5 кг
Описание конструкции
Шасси усилителя сделано из штампованной стали, что обеспечивает хорошую защиту от внешних помех. Боковые стенки и передняя панель изготовлены из алюминиевого сплава. Верхняя крышка металлическая, нижняя – картонная. Радиаторы выходных транзисторов находятся под крышкой у задней стенки. Слева расположен силовой трансформатор и конденсаторы блока питания. Внутренняя компоновка продумана для эффективного охлаждения и минимизации наводок.
Функциональные возможности
В усилителе имеется:
- Индикаторы перегрузки
- Фильтры ограничения высоких и низких частот
- Селектор входов
- Отключаемая тонкомпенсация
- Устройство защиты усилителя от короткого замыкания, от перегрева и постоянного напряжения на выходе
- Ступенчатое ограничение громкости
- Стрелочные индикаторы выходной мощности
- 5-полосный эквалайзер
- Встроенный корректирующий усилитель для электропроигрывателя

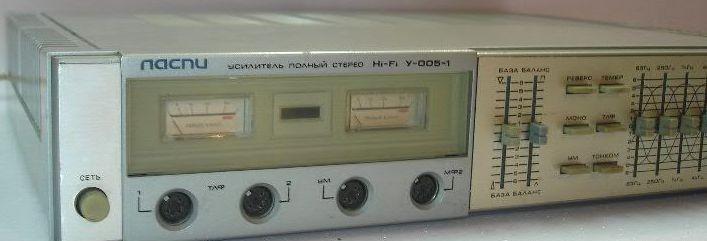

Фото Ласпи У-005-1 (прислал L.I.N.):
