Динамик 8 ГДШ-2-8 (6 ГД-17): характеристики и применение

Акустический динамик модели 8 ГДШ-2-8 (первоначальное обозначение 6 ГД-17) относится к разряду широкополосных громкоговорителей. Данная модель была распространена в Советском Союзе и применялась в разнообразной аудиоаппаратуре, от радиоприёмников до музыкальных центров. Эти динамики оценены аудиофилами за их стабильную и сбалансированную работу в широком диапазоне частот. Наибольшей популярностью 8 ГДШ-2-8 пользовался благодаря своему высокому КПД и надёжности в использовании. Для тех, кто ищет альтернативы, рекомендуем ознакомиться с динамиком 8 ГДШ-2-4 (6 ГД-17), который имеет схожую конструкцию, но отличается электрическими параметрами.

Динамик имеет характерный для советских моделей внешний вид с металлическим или пластиковым диффузором и мощным магнитом. Его конструкция отличается прочностью и долговечностью, что позволяет данному устройству сохранять высокое качество звучания на протяжении многих лет эксплуатации. В качестве примера использования аналогичных драйверов можно привести динамик 8 ГД-1 "RRR", который также широко применялся в радиоприемниках.

Расшифровка модели достаточно проста - первая цифра "8" обозначает номинальную мощность, а "ГДШ" представляет собой аббревиатуру от "громкоговоритель динамический широкополосный". Будучи элементом профессионального оборудования, 8 ГДШ-2-8 нашёл своё применение в самых различных областях, от бытовых аудиосистем до профессиональных звуковых установок.

Эти советские динамики ценятся за живость и точность воспроизведения звука, что делает их отличным выбором для аудиоэнтузиастов. Они обеспечивают богатое и насыщенное звучание с детализированными средними частотами и чистыми высокими частотами. Параметры данной модели позволяют добиться впечатляющего уровня звукового оснащения при минимальных искажениях. Если вас интересуют другие варианты из той же серии, обратите внимание на динамик 8 ГД-2.

Таблица характеристик 8 ГДШ-2-8 (6 ГД-17)

Старое обозначение: 6 ГД-17

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения в открытых выносных акустических системах второй группы сложности для работы в помещениях.

Основные технические характеристики:

Диапазон воспроизводимых частот: 100 – 12500 Гц

Чувствительность в диапазоне 315-3000 Гц: 91 дБ

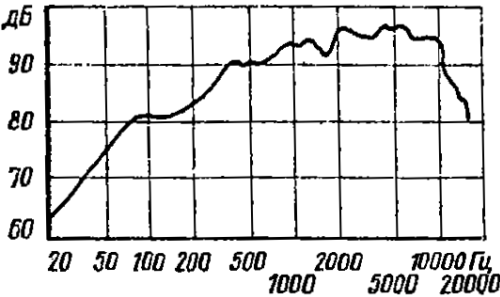

Неравномерность АЧХ: 14 дБ

Коэффициент гармоник на частотах:

200 – 630 Гц: 5%

800 Гц: 4%

1000 – 4000 Гц: 3%

Сопротивление: 8 Ом

Мощность:

рабочая: 0,9 Вт

паспортная: 8 Вт

долговременная: 20 Вт

кратковременная: 35 Вт

Основной резонанс: 100 (±25 Гц)

Полная добротность: 2 (±0,8)

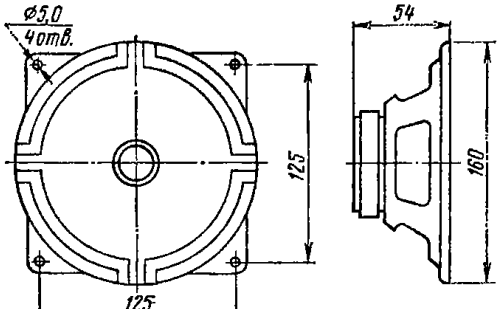

Размеры: Ø160х54 мм

Вес: 0,4 кг



Конструкция

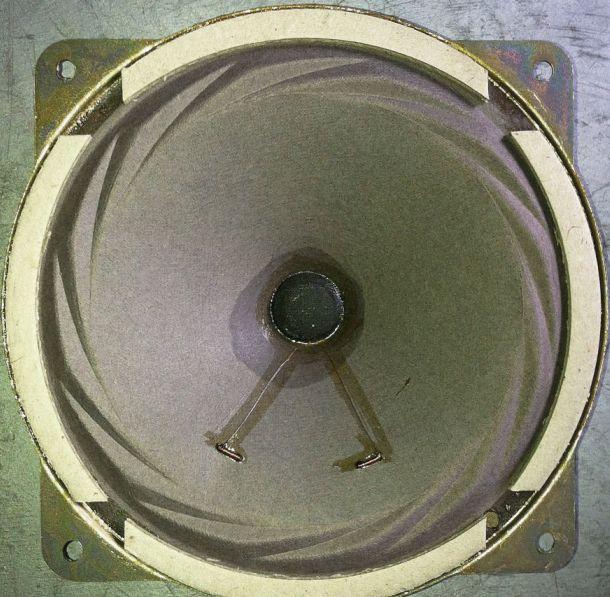

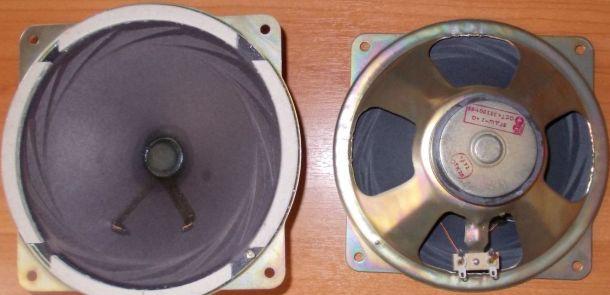

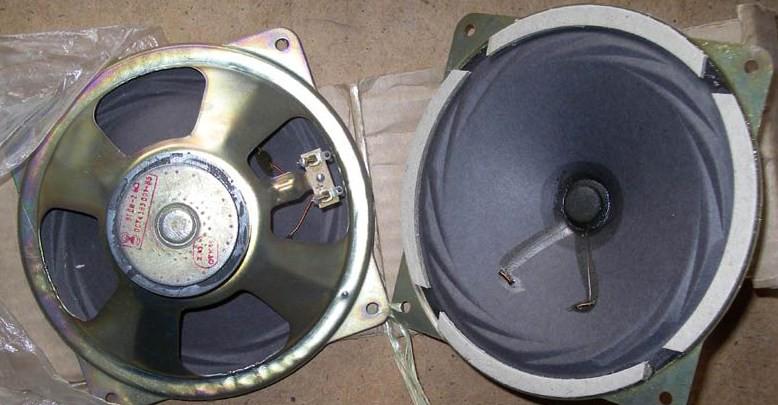

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

1. кольцевой ферритовый магнит марки М25БА170 размером К56х24х8 мм;
2. керн диаметром 15 мм;
3. верхний фланец с отверстием диаметром 16,7 мм;
4. радиальная ширина воздушного зазора 0,85;
5. высота воздушного зазора 3 мм;
6. индукция в зазоре 0,8 Тл.

Подвижная система:

1. звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,112 мм, намотка двухслойная, общее число витков 86, в первом слое 44 витка, во втором – 42, омическое сопротивление 8 Ом (+0,3/-1,2 Ом). Каркас звуковой катушки изготовлен из бумаги марки 4080. Высота ЗК 13 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16 мм, высота намотки 6 мм;
2. диффузор с подвесом изготовлены из бумажной массы с пропиткой;
3. подвес тангенциальный;
4. центрирующая шайба из пропитанной ткани;
5. пылезащитный колпачок из ткани с пропиткой.
