Динамик 8ГД-1 РРЗ: характеристики, размеры и применение

Громкоговоритель 8ГД-1 производства (РРЗ) — это классика советской акустики, выпускавшаяся в 1950–1960-х годах. Модель стала эталоном для низкочастотных излучателей и широко применялась в радиоприемниках, таких как легендарная «Рига-10», а также использовалась как НЧ-звено в самодельных трехполосных акустических системах. Устройство рассчитано на работу с мощностью до 8 ВА, обеспечивая надежное звучание при высокой долговечности.

Важно не путать 8ГД-1 с его модификацией 8ГД-1-25, которая имеет отличные габариты и параметры, хотя и схожее название. Динамик 8ГД-1 отличается литой рамой и мощным кольцевым магнитом, что позволяет ему эффективно работать в фазоинверторных и закрытых акустических коробках.

Технические параметры 8ГД-1

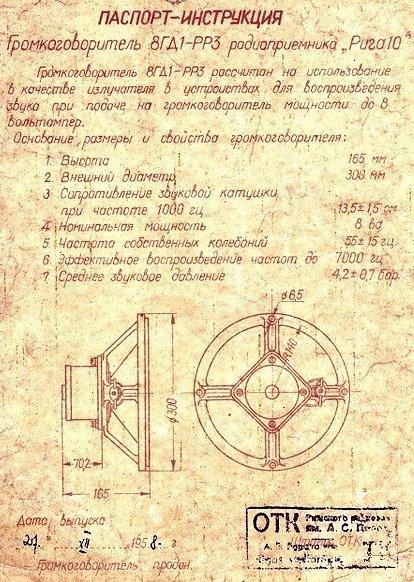

Ниже приведена таблица основных технических характеристик динамика, необходимых для расчета акустического оформления и подбора аналогов.

Неравномерность АЧХ составляет 14 дБ, а среднее стандартное звуковое давление — 3,5–4,9 бар (0,45 Па). Эти параметры делают динамик достаточно чувствительным, позволяя получать громкий звук даже от маломощных усилителей.

Конструкция и материалы

Особенностью 8ГД-1 является массивная литая рама из цинкового сплава, обеспечивающая жесткость конструкции. Магнитная система включает литой кольцевой магнит весом 1,7 кг размером Ø108х51 мм. Индукция в зазоре достигает 1 Тл, а керн имеет диаметр 37 мм и высоту верхнего фланца 10 мм.

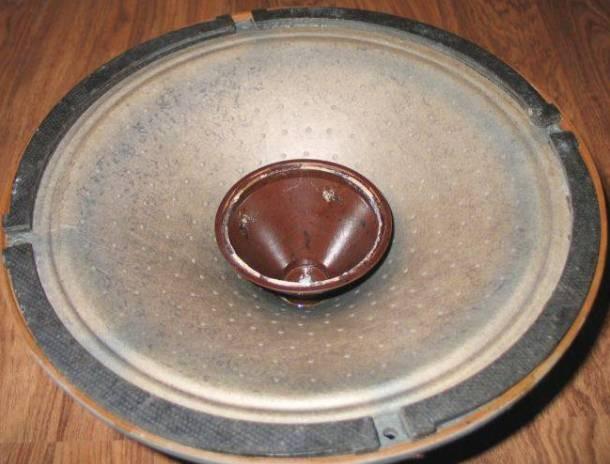

Диффузор и подвес изготовлены из бумажной массы, а центрирующая шайба — из ткани, что характерно для техники того времени. Каркас звуковой катушки также бумажный. Катушка намотана проводом ПЭЛ диаметром 0,17 мм, содержит 120 витков с высотой намотки 12 мм. На керне винтом закреплен пластмассовый фазовый выравниватель, улучшающий линейность хода диффузора.

Для тех, кто ищет более современные или альтернативные решения, стоит обратить внимание на динамики серии «Торий», например, 10 ГДВ-01, которые часто используются в ретро-аудиопроектах благодаря своим качественным материалам подвеса.

Применение в радиоприемнике «Рига-10»

Динамик 8ГД-1 стал «сердцем» радиоприемника «Рига-10». Благодаря широкому диапазону воспроизводимых частот и высокой мощности, он обеспечивал чистое и насыщенное звучание, характерное для советской радиотехники. Полярность подключения и параметры были подобраны так, чтобы минимизировать искажения на средних и низких частотах.

Простота конструкции и надежность сделали этот динамик востребованным не только в заводской сборке, но и среди радиолюбителей, собирающих самодельные акустические системы. До сих пор 8ГД-1 ценится за «теплое» звучание и возможность легкой реставрации.

Фотографии динамика

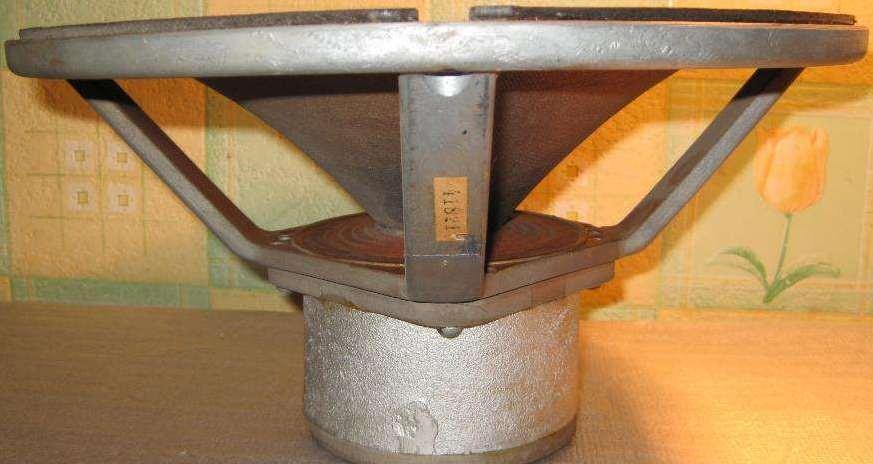

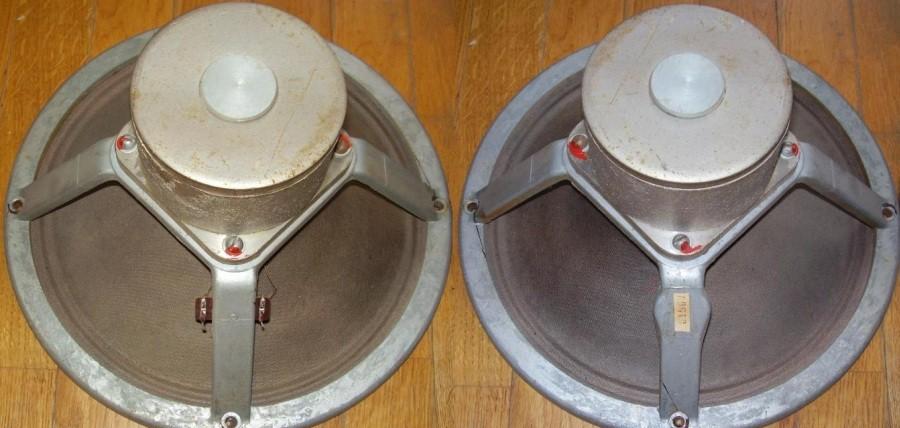

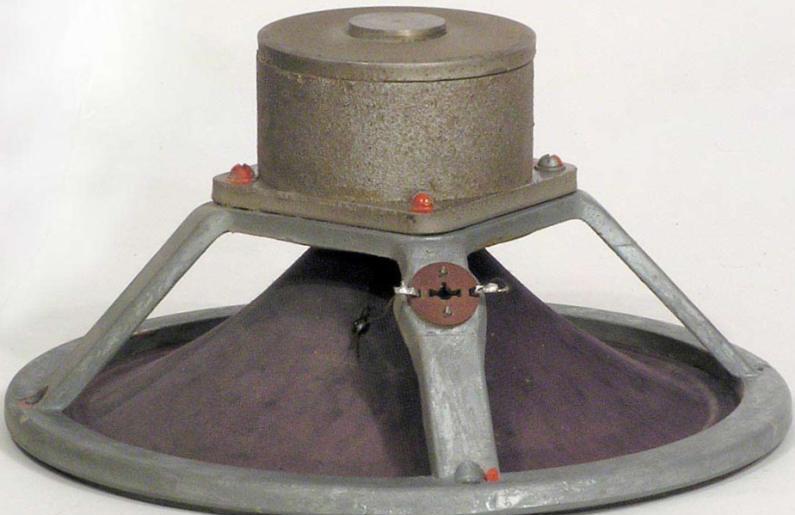

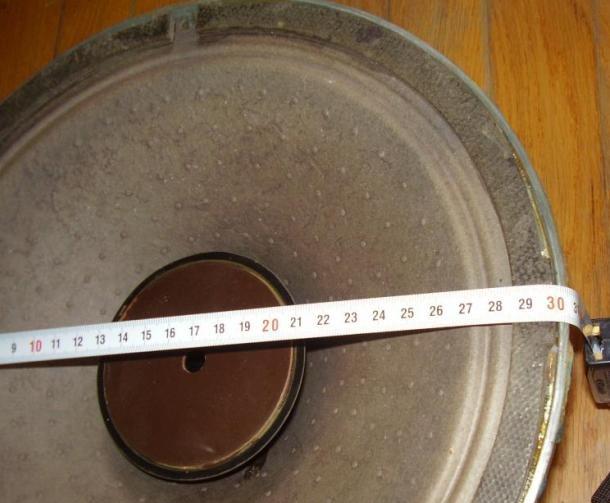

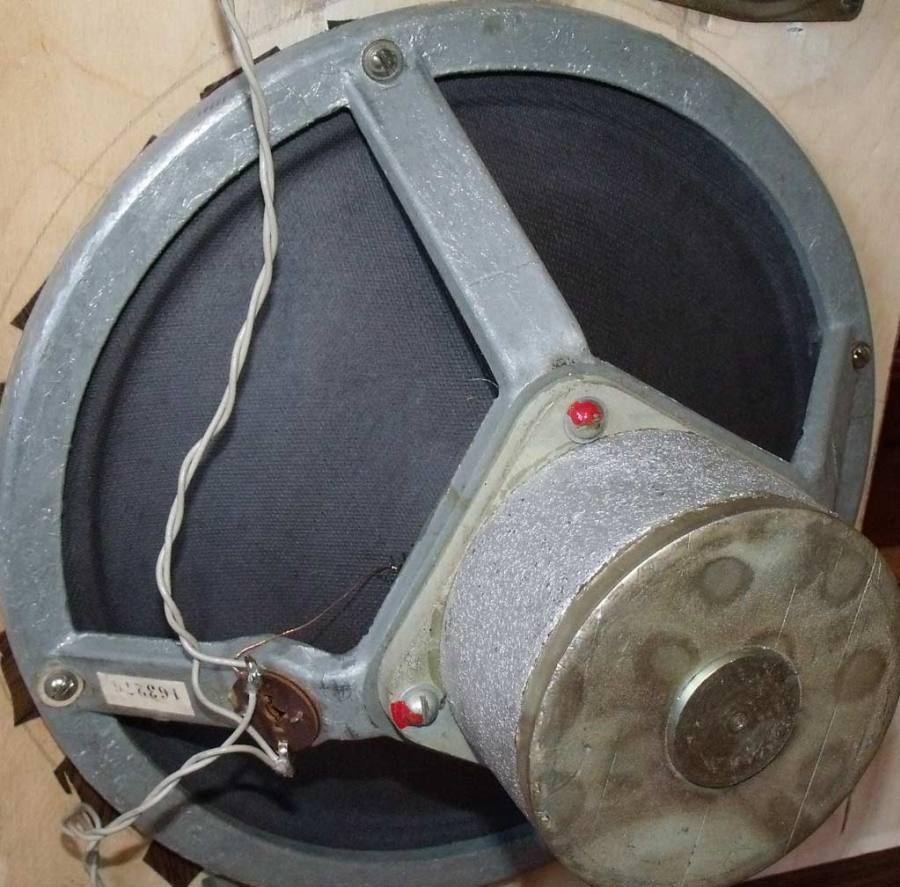

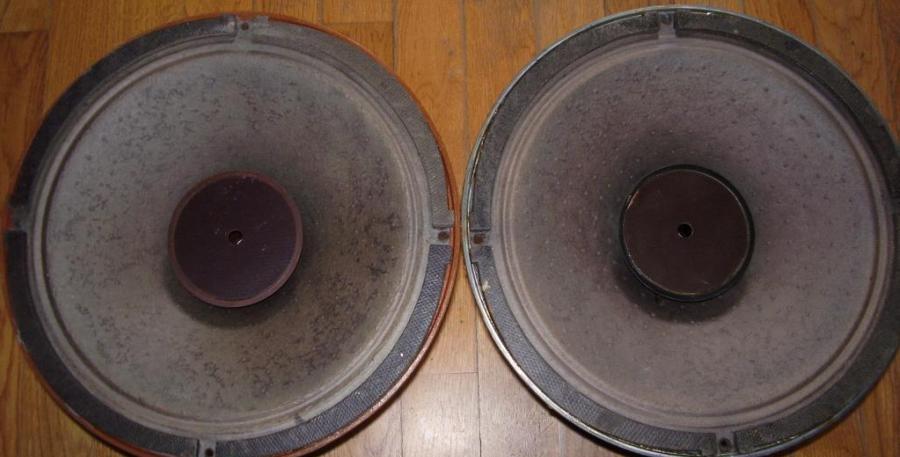

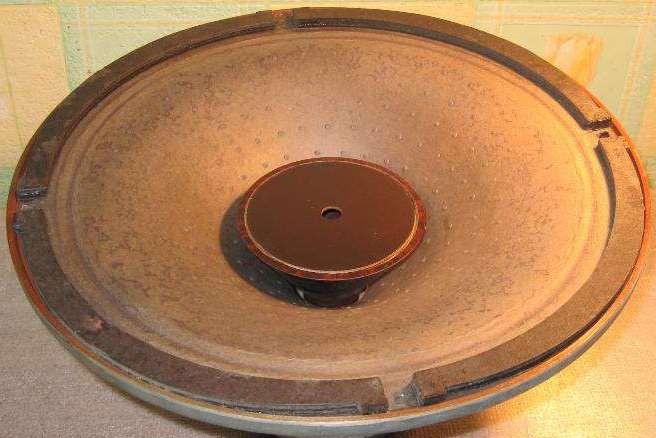

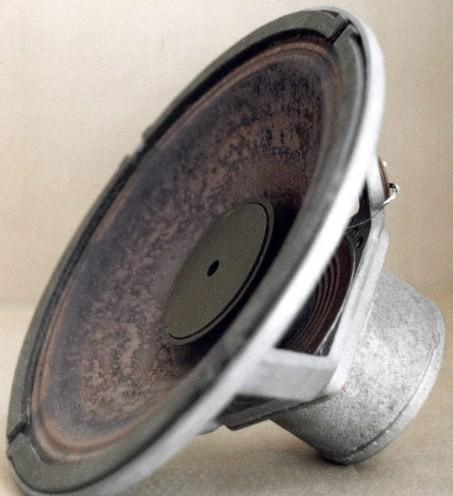

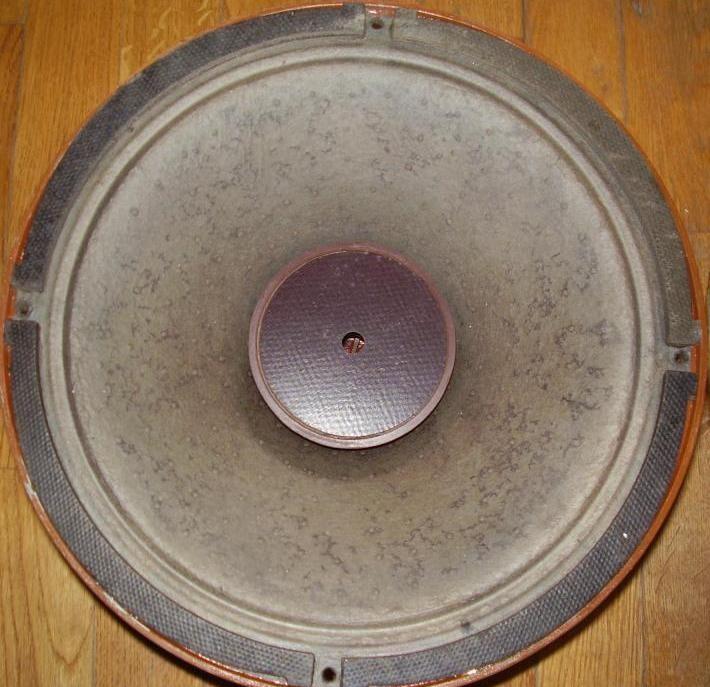

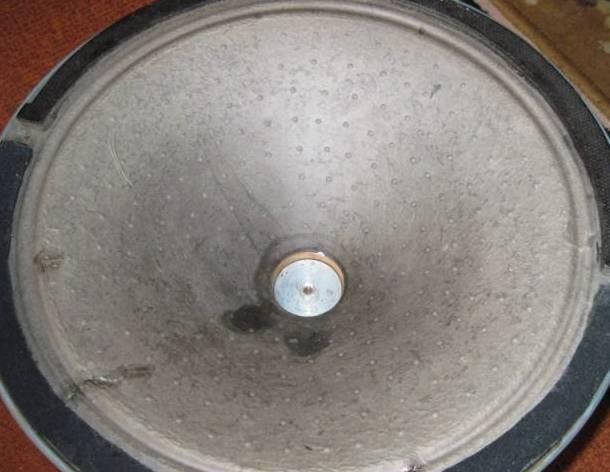

На фотографиях ниже представлены различные ракурсы динамика 8ГД-1, демонстрирующие качество литой рамы и состояние компонентов.

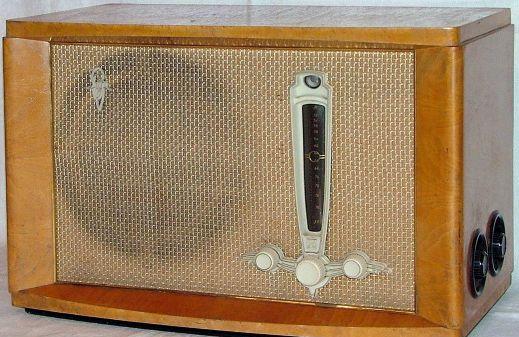

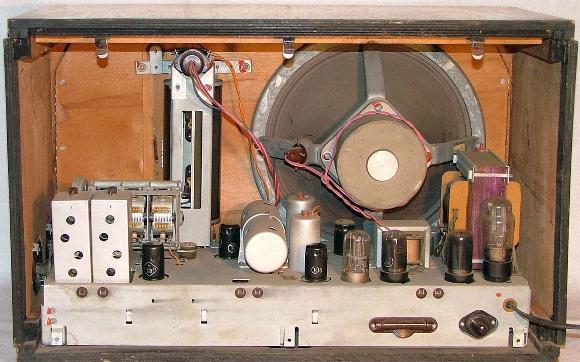

Радиоприемник «Рига-10»

Динамик 8ГД-1 органично вписывался в корпус приемника «Рига-10», обеспечивая необходимый уровень звукового давления для комнатного прослушивания.

Для любителей мощного низа стоит также рассмотреть 15 ГД-11А «RRR» — более крупный аналог от того же производителя, подходящий для создания сабвуферных модулей.
