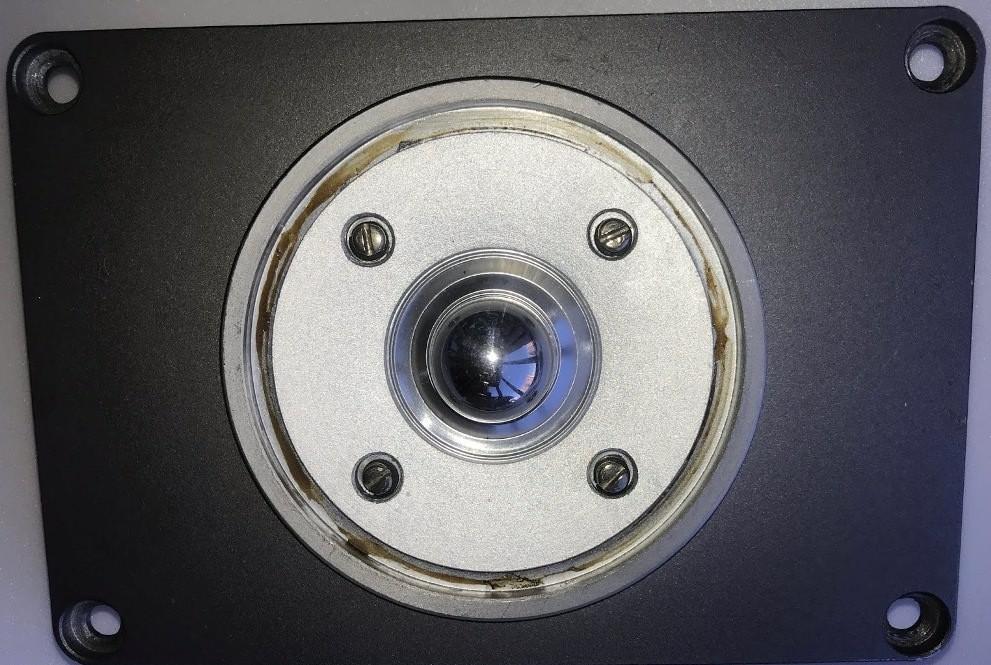

Динамик 10 ГДВ-01 (ГД-01-1000 «Торий»)

Громкоговоритель 10 ГДВ-01 (ГД-01-1000 «Торий») — советская высокочастотная динамическая головка мощностью 30 Вт и сопротивлением 8 Ом. Изготовлен НПО «Торий» (Москва). Излучатель выполнен из тонкой кольцевой мембраны оксидированного алюминия. Динамик широко применялся в акустических системах, например, в , обеспечивая чистое и детализированное звучание. Идеален для реконструкции vintage-аудио и создания домашних акустических систем.

Один из ключевых аспектов конструкции — ход диффузора, который обеспечивает высокую точность воспроизведения звука. Большой диаметр магнита способствует созданию мощного и чистого звукового поля. Динамик сохраняет отличные показатели на высоких частотах, что делает его востребованным как среди любителей музыки, так и среди профессиональных звукорежиссеров. Для сравнения, другие модели серии, такие как 10 ГДШ-6-4, имеют иные характеристики, но 10 ГДВ-01 выделяется спецификой ВЧ-диапазона.

Применение данного громкоговорителя разнообразно: от домашних аудиосистем до открытых сцен и студий звукозаписи. Он одинаково хорош при воспроизведении музыки любых жанров. Несмотря на свой возраст, советские динамики остаются востребованными благодаря своей долговечности и качеству звука. Если вам нужны другие элементы для сборки, обратите внимание на 0,1 ГД-13.

Технические параметры и размеры 10 ГДВ-01

Параметр	Значение
Номинальная мощность	30 Вт
Сопротивление (DC)	6,9 Ом (±0,1 Ом)
Чувствительность	92 дБ
Частотный диапазон	2500 – 25000 Гц
Частота основного резонанса	2600 Гц
Диаметр излучателя	10 см
Габаритные размеры	170х120х45 мм
Масса	0.7 кг
Диаметр магнита	25 мм
Ход диффузора	5 мм
Полярность	Универсальная

Изготовитель: НПО «Торий», г. Москва.

Характеристики:

Диапазон частот: 2500 – 25000 Гц

Чувствительность: 92 дБ

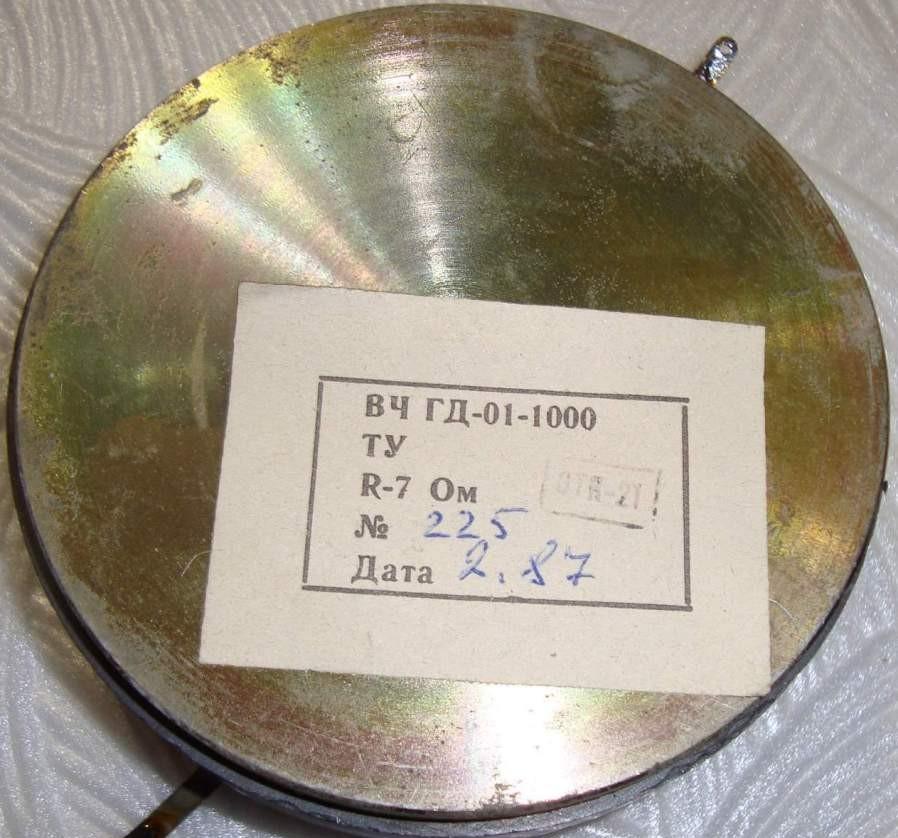

Сопротивление: 7 Ом

Частота основного резонанса: 2600 Гц

Габаритные размеры: 170х120х45 мм

Описание:

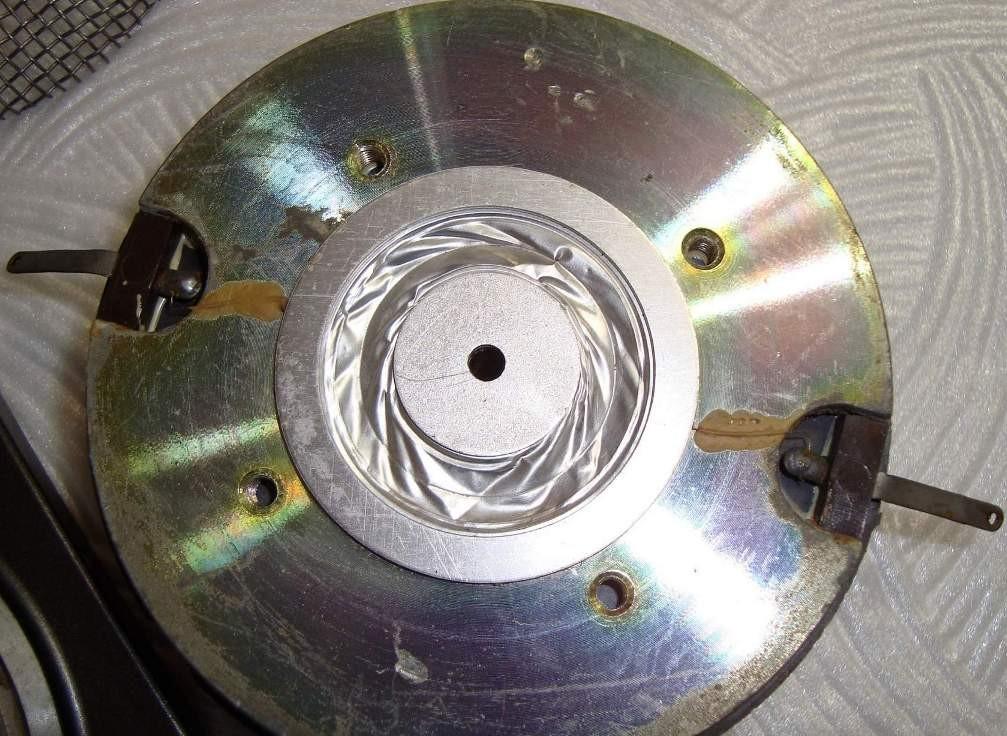

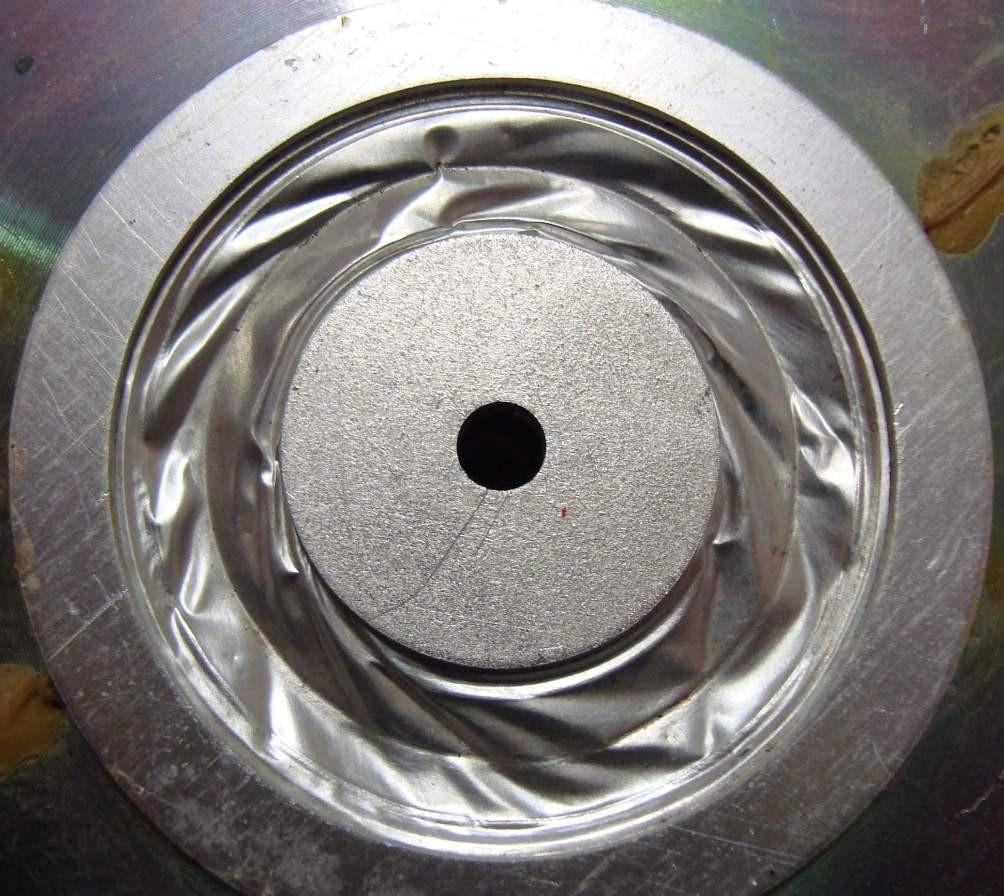

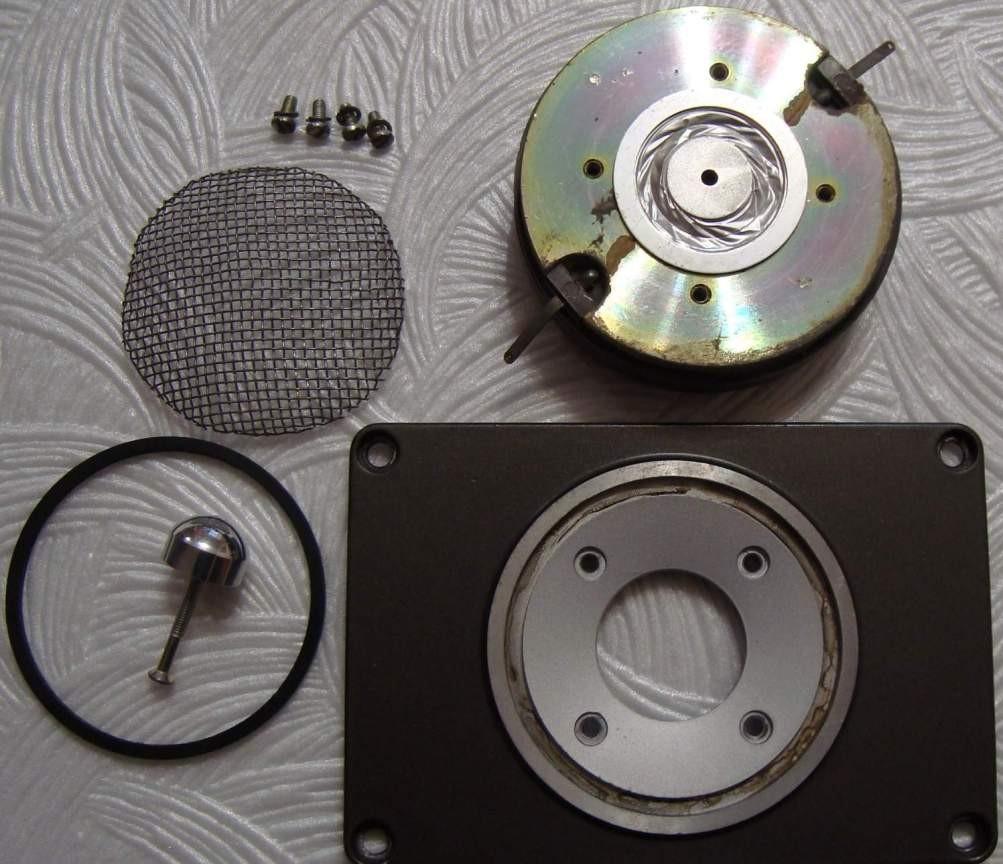

Высокочастотная динамическая головка из таких АС как . Излучатель изготовлен из тонкой кольцевой мембраны оксидированного алюминия. Ширина излучающей кольцевой канавки 6 мм, глубина 1,5 мм.

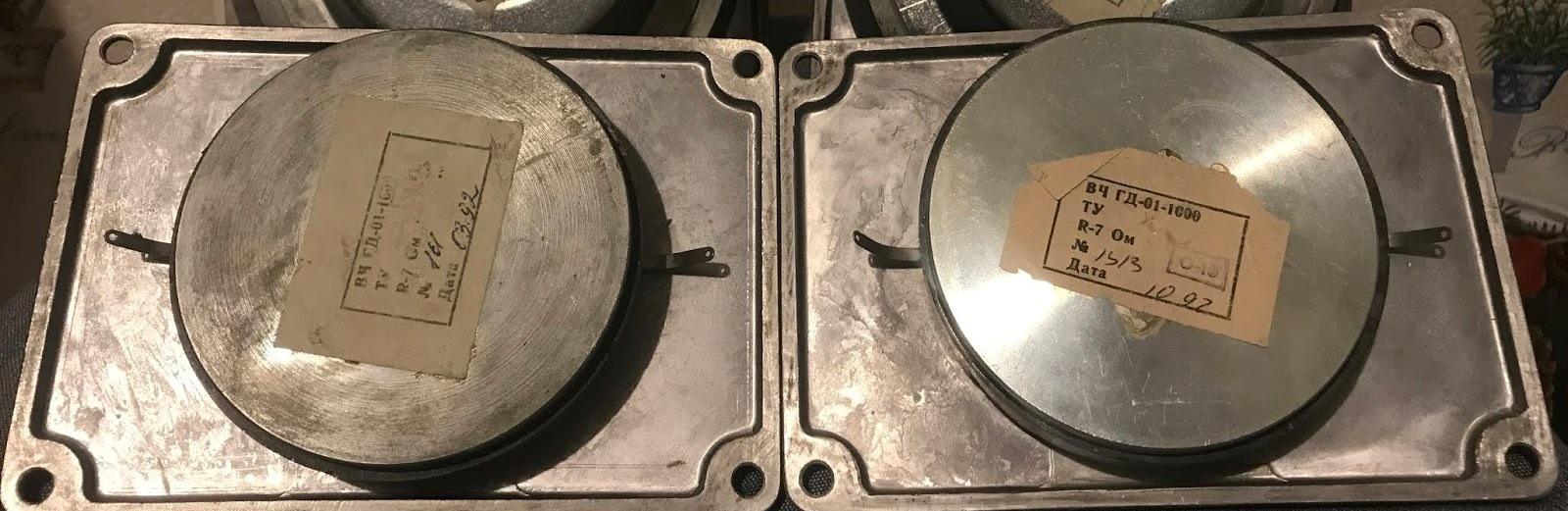

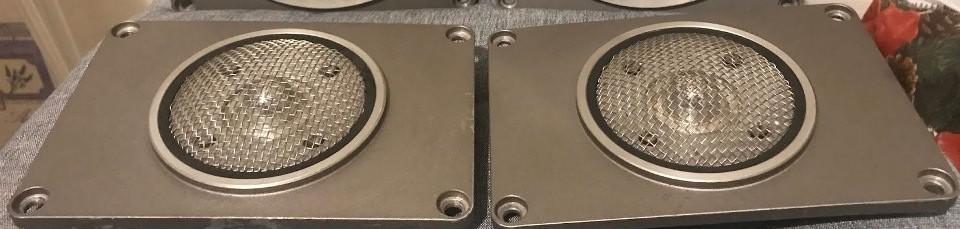

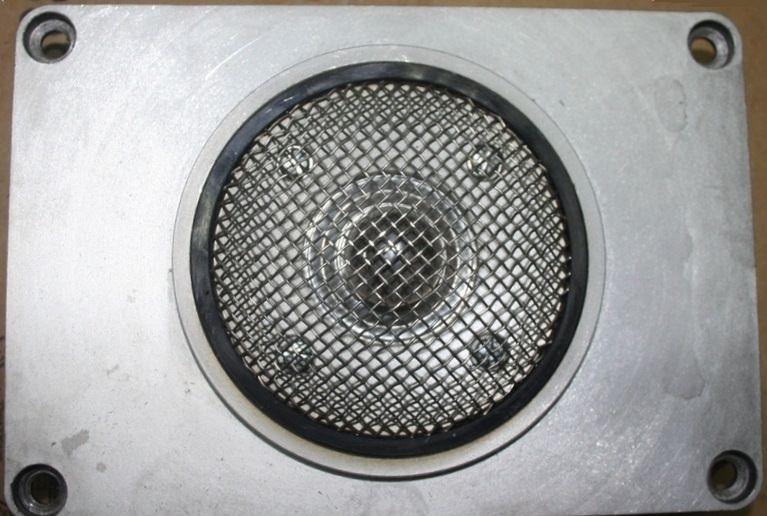

Верхний фланец выполнен из алюминия с размерами 170х116 мм, диаметр отверстия 31,8 мм. По книге Алдошиной размер динамика (ВхШхГ) – 120х170х45 мм.

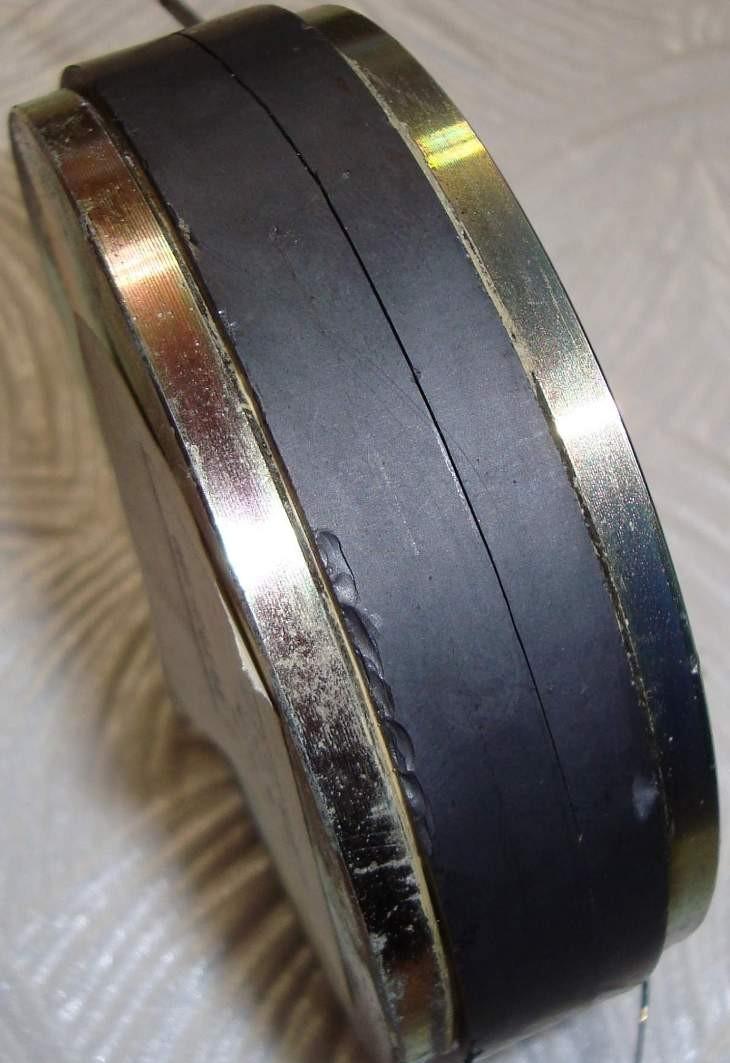

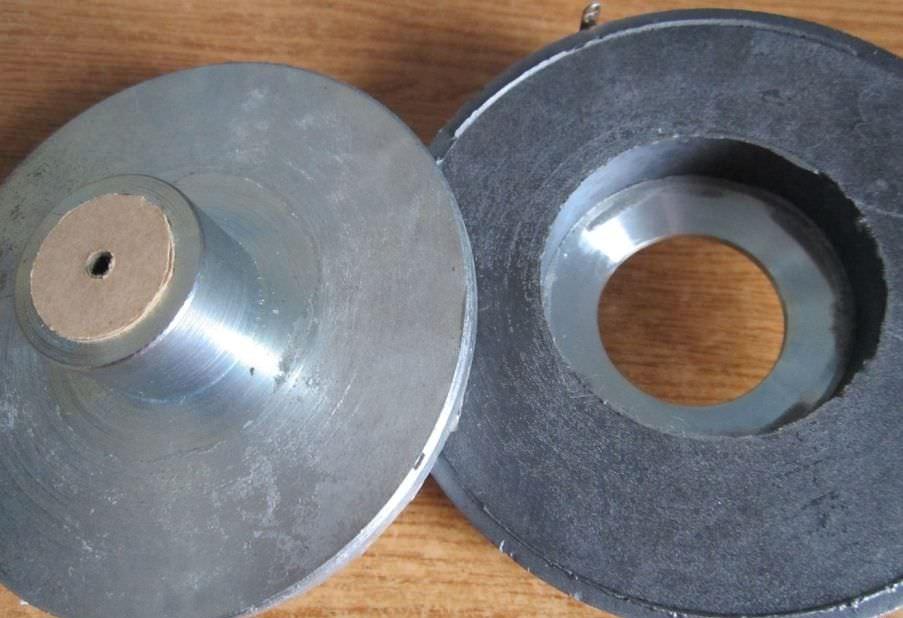

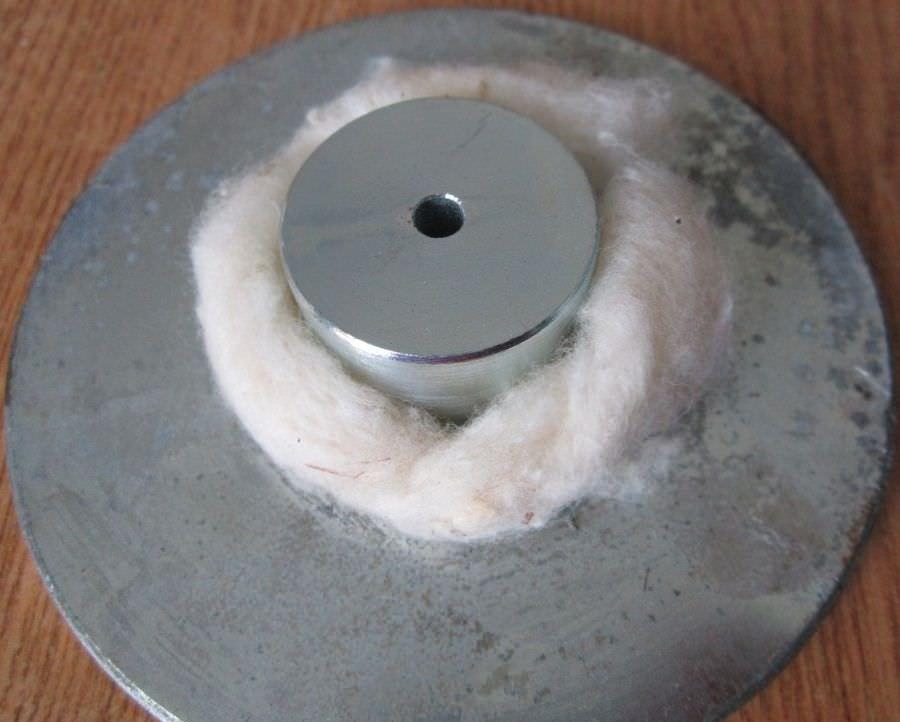

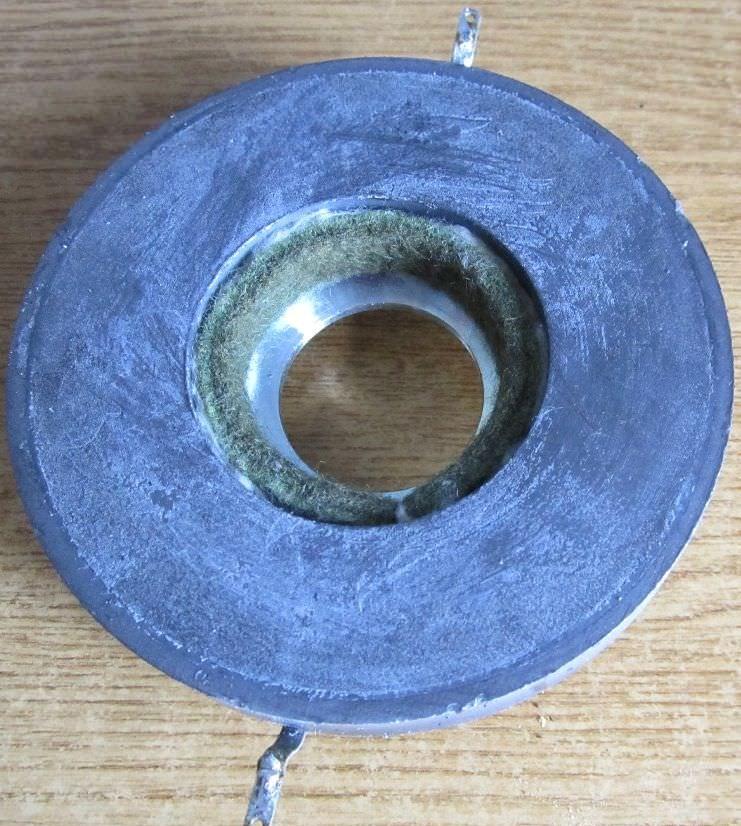

Магнитная система построена на кольцевом магните размером 102х50х14 мм. Высота магнитного зазора 2 мм. Керн диаметром 29,8 мм. Звуковая катушка диаметром 30 мм.

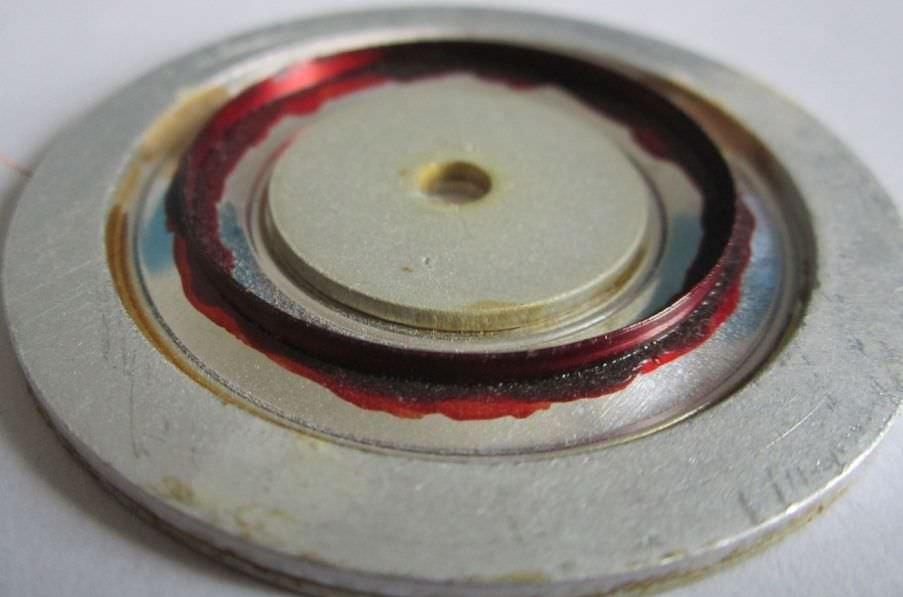

Звуковая катушка бескаркасная, намотана алюминиевом проводе в два слоя с общим числом витков 21. Сопротивление по постоянному току 6,9 Ом (±0,1 Ом). Масса ЗК составляет 0,1 г.
