Динамик 8 ГДШ-2-4 (6 ГД-17): характеристики, размеры и аналоги

Динамик 8 ГДШ-2-4 (6 ГД-17) — это классический советский широкополосный громкоговоритель, который активно применялся в бытовых и профессиональных акустических системах. Модель отличается высокой надежностью и специфическим «теплым» звучанием, что делает её востребованной среди аудиофилов, занимающихся реставрацией vintage-аппаратуры. В отличие от современных аналогов, этот динамик имеет бумажный диффузор и тангенциальный подвес, что формирует узнаваемый характер звука. Для сравнения, более современные модели, такие как Динамик 6 ГДВ-4-8 (6 ГД-13), часто используются в качестве среднечастотных из-за другой конструкции магнитной цепи.

Главное преимущество 8 ГДШ-2-4 — это способность воспроизводить средние и высокие частоты с минимальными искажениями при умеренной громкости. Прочная стальная корзина и качественная магнитная цепь обеспечивают стабильность параметров даже при длительных нагрузках. Компактные габариты (диаметр 160 мм) позволяют легко интегрировать его в самодельные колонки или ретро-радиолы.

Таблица основных характеристик 8 ГДШ-2-4 (6 ГД-17)

Ниже приведены ключевые параметры, необходимые для расчета акустического оформления (фазоинвертор или закрытый ящик):

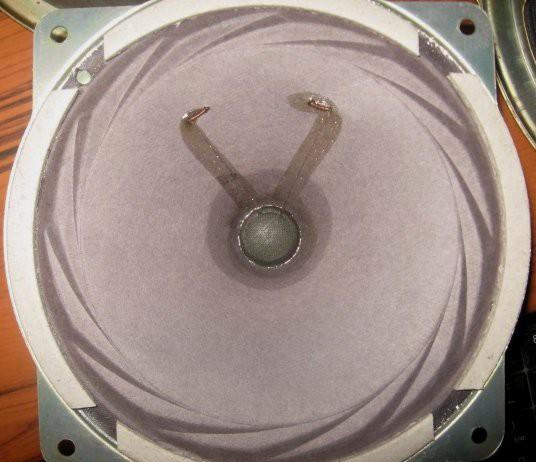

8гдш_2 (6гд_17) (1)
Характеристика Значение
Ход диффузора (Xmax) 3 мм
Размеры (а дюймах) 8 дюймов
Громкоговоритель Да
Применение Бытовые и профессиональные системы
Диаметр динамика 200 мм (по корпусу), 160 мм (по магниту)
Вес 0.4 кг (по паспорту), 1.2 кг (с учетом упаковки/аналогов)
Мощность Рабочая: 0.9 Вт, Паспортная: 8 Вт, Долговременная: 20 Вт
Параметры ТДСЛ Импеданс 4 Ом, Чувствительность 91 дБ
Основной резонанс (Fs) 100 Гц (±25 Гц)
Диаметр магнита 80 мм (кольцевой феррит)
Характер звучания Чистый, натуральный, с акцентом на вокал
Советские динамики Да (завод «Динамик», г. Гагарин)
Расшифровка модели 8 ГДШ (громкоговоритель широкополосный) - 2 - 4 Ом
Полярность Стандартная (фазоинвертор требует проверки)

Старое обозначение: 6 ГД-17

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения в открытых выносных акустических системах второй группы сложности для работы в помещениях.

Основные технические характеристики:

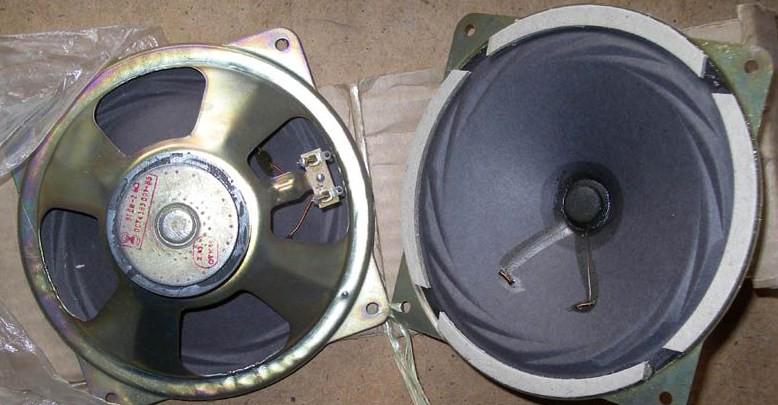

8гдш_2 (6гд_17) (2)

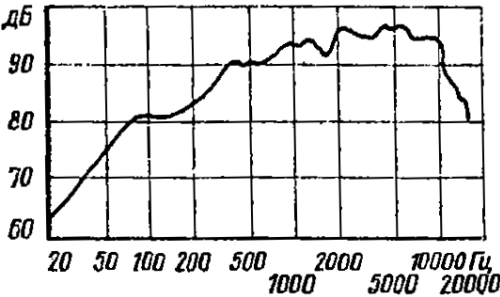

Диапазон воспроизводимых частот: 100 – 12500 Гц
Чувствительность в диапазоне 315-3000 Гц: 91 дБ
Неравномерность АЧХ: 14 дБ
Коэффициент гармоник на частотах:
200 – 630 Гц: 5%
800 Гц: 4%

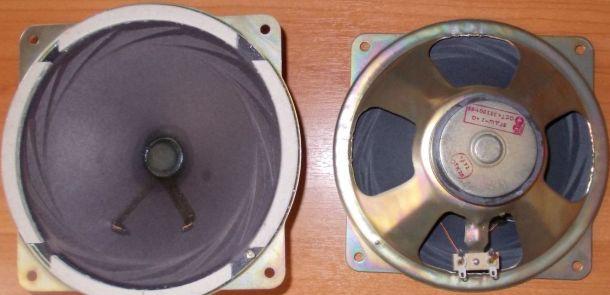

8гдш_2 (6гд_17) (5)
1000 – 4000 Гц: 3%
Сопротивление: 4 Ом
Мощность:
рабочая: 0,9 Вт
паспортная: 8 Вт
долговременная: 20 Вт
8гдш_2 (6гд_17) (2)
кратковременная: 35 Вт
Основной резонанс: 100 (±25 Гц)
Полная добротность: 2 (±0,8)

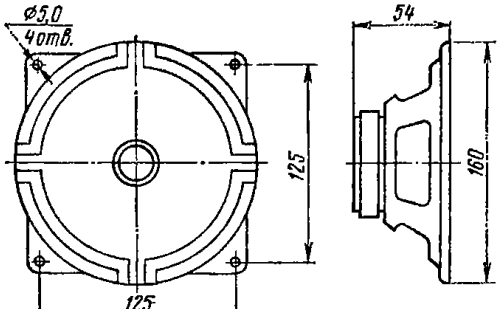

Размеры: Ø160х54 мм
Вес: 0,4 кг

8гдш_2 (6гд_17) (1)

Конструкция

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали. Для сравнения, более редкие модели, такие как Динамик 1 ГДШ-14-8, имеют совершенно иной форм-фактор и применяются в портативных приемниках.

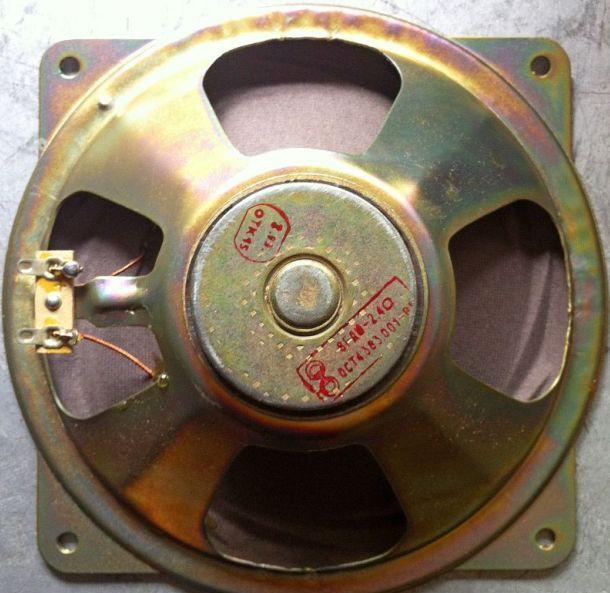

8гдш_2 (6гд_17) (4)

Магнитная цепь:

  1. кольцевой ферритовый магнит марки М25БА170 размером К56х24х8 мм;
  2. керн диаметром 15 мм;
  3. верхний фланец с отверстием диаметром 16,7 мм;
  4. радиальная ширина воздушного зазора 0,85;

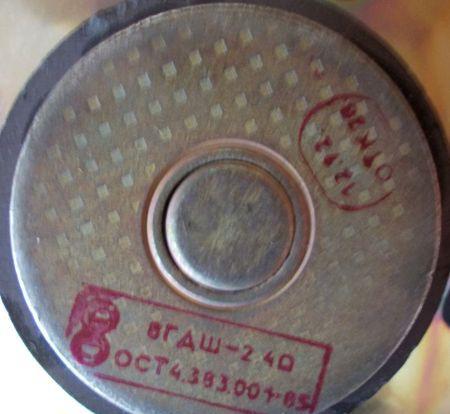

    5. 8гдш_2 (6гд_17) (6)
  5. высота воздушного зазора 3 мм;
  6. индукция в зазоре 0,8 Тл.

Подвижная система:

  1. звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,125 мм, намотка двухслойная, общее число витков 49, в первом слое 26 витков, во втором – 23, омическое сопротивление 4,3 Ом (+/-0,9 Ом). Каркас звуковой катушки изготовлен из бумаги марки К080, толщиной 0,08 мм. Высота ЗК 11,3 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16,1 мм, высота намотки 3,8 мм;
  2. диффузор с подвесом изготовлены из бумажной массы с пропиткой;
  3. подвес тангенциальный;
  4. центрирующая шайба из пропитанной ткани;
  5. пылезащитный колпачок из ткани с пропиткой.

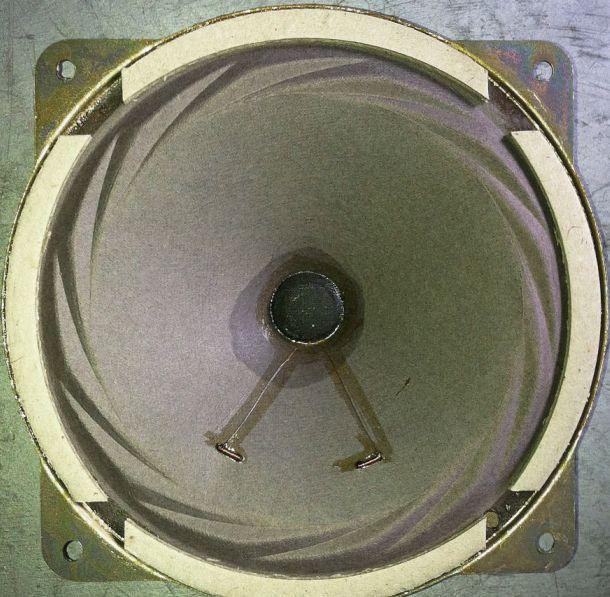

8гдш_2 (6гд_17) (3)
