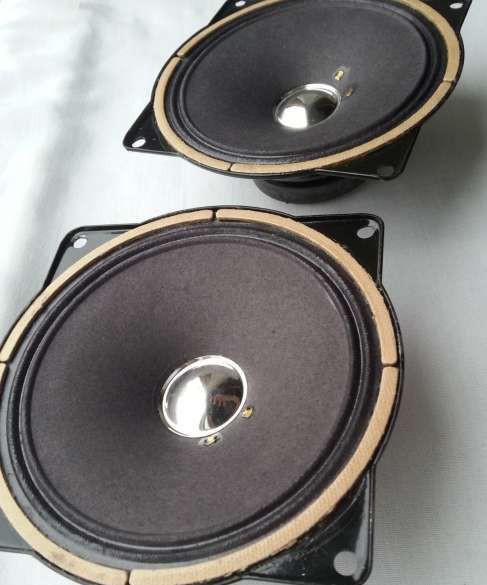

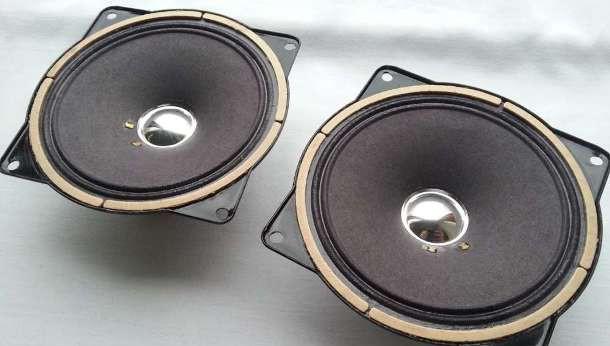

Акустические динамики 6ГДШ-3-4 — это легендарные советские громкоговорители, которые до сих пор ценятся за надежность и специфическое, «теплое» звучание. Разработанные для широкого спектра аудиосистем, они обеспечивают чистый звук при сохранении компактных размеров. Модель отличается высокой чувствительностью (92 дБ) и стабильной работой, что делает её отличным выбором как для ретро-аудиофилов, так и для конструирования самодельных акустических систем. В отличие от современных аналогов, таких как динамик 6 ГДШ-4-02, данная модель имеет свои уникальные особенности конструкции, которые мы подробно разберем ниже.
Благодаря компактному форм-фактору (диаметр корзины 125 мм), эти динамики легко монтируются в корпуса различной сложности. Они обладают достаточной мощностью для создания полноценной звуковой сцены в домашних условиях. Основные преимущества модели включают широкую звуковую сцену, детализированное изображение и высокую долговечность магнитной цепи.
Для правильного проектирования акустических систем (АС) важно учитывать не только номинальную мощность, но и резонансные частоты и добротность. Ниже приведена сводная таблица основных параметров динамика.
Головка громкоговорителя выполнена по электродинамической схеме. Это широкополосный неэкранированный динамик круглой формы. Корзина изготовлена методом штамповки из стали, что обеспечивает жесткость конструкции при минимальном весе. Магнитная цепь использует кольцевой магнит марки М25БА150 размером К61х24х9 мм.
Динамик предназначен для использования в открытых акустических системах второй группы сложности. Он подходит как для работы в помещениях, так и для уличных аудиосистем (например, в саундах или старых портативных радиолах). Если вам нужен более мощный аналог для басовых частот, стоит рассмотреть динамик 4 ГДВ-1-8, который имеет другую конструкцию диффузора.
Изготовитель: ПО «Радиотехника», г. Рига.
Назначение: для применения в открытых акустических системах второй группы сложности бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.
Технические характеристики:
Диапазон частот: 160 – 12500 Гц

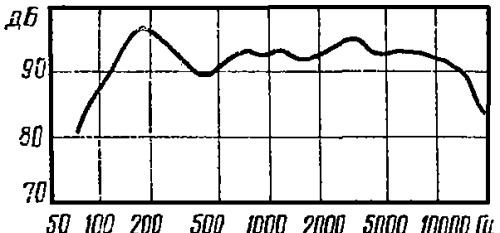

Неравномерность АЧХ: 14 дБ
Чувствительность: 92 дБ
Коэффициент гармоник при рабочей мощности:
200 – 630 Гц: 5%
1000 – 6300 Гц: 3%
Сопротивление: 4 Ом
Рабочая мощность: 1 Вт
Паспортная мощность: 6 Вт
Долговременная мощность: 15 Вт
Кратковременная мощность: 45 Вт
Полная добротность: 1,1 (± 0,2)
Частота основного резонанса: 140 Гц (±25 Гц)

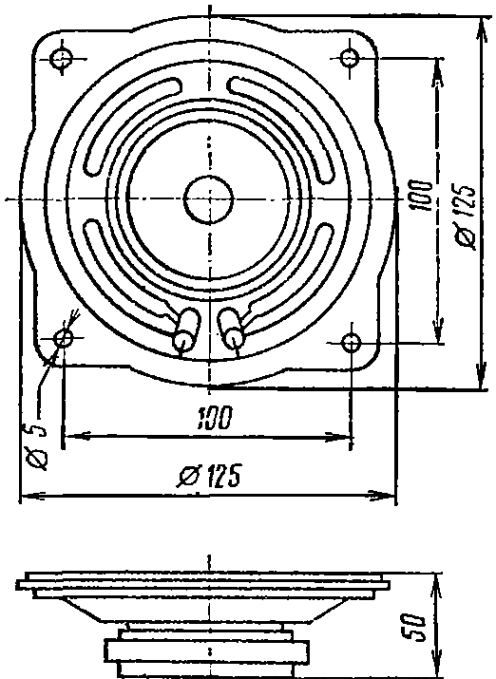

Размеры: ø125х76,3 мм
Вес: 0,33 кг
Особенности конструкции:
Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

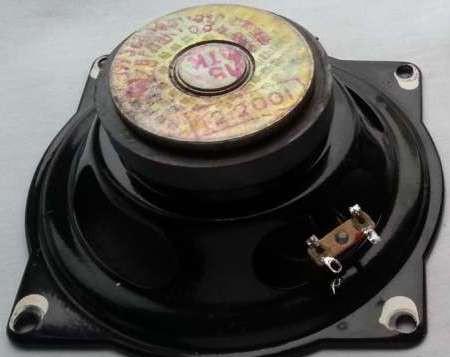

Магнитная цепь:
Кольцевой магнит марки М25БА150 размером К61х24х9 мм;
Керн диаметром 17 мм;
Верхний фланец с отверстием диаметром 18,4 мм;
Высота воздушного зазора 2,7 мм;
Радиальная ширина воздушного зазора 0,7 мм;
Индукция в зазоре 1,1 Тл.
Подвижная система:
Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 44, в первом слое 24 витка, во втором 20, высота намотки 4,4 мм, омическое сопротивление 3,7 Ом. Высота ЗК 13 мм, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18,1 мм.

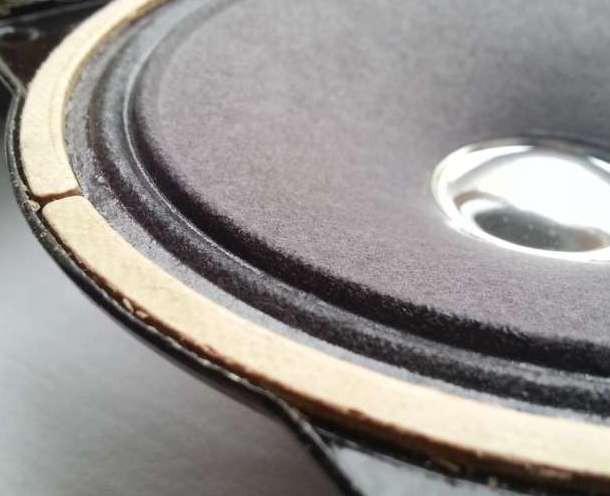

Диффузор с подвесом изготовлен из бумажной массы с пропиткой.
Центрирующая шайба изготовлена из пропитанной ткани.
Присутствует пылезащитный колпачок.
Динамик 6ГДШ-3-4 часто используется в качестве среднечастотного или широкополосного излучателя в колонках типа «саундпостер» или открытых ящиках. Из-за высокого резонанса (140 Гц) он не способен воспроизводить глубокий бас, поэтому его рекомендуется использовать в паре с НЧ-динамиками большего размера.
В качестве замены или альтернативы можно рассмотреть более современные разработки, например, динамик 6 ГДШ-1-4, который имеет схожие габариты, но может отличаться акустическим оформлением и качеством подвеса. Выбор между этими моделями зависит от ваших предпочтений в звучании и конкретных задач по сборке акустики.
