4 ГДВ-1-8 (3 ГД-47): характеристики, размеры и аналоги

4 ГДВ-1-8 (3 ГД-47) — советский высокочастотный громкоговоритель с номинальным сопротивлением 8 Ом и мощностью 5 Вт. Предназначен для воспроизведения ВЧ-диапазона в акустических системах. Диффузор из металлизированного лавсана обеспечивает чистый звук. Этот динамик часто встречается в бытовой радиоаппаратуре 1-й и 2-й групп сложности. Для сравнения, динамик 1 ГДВ-1-8 имеет схожую конструкцию, но отличается назначением и размерами.

Модель обладает высокой надежностью и долговечностью, что делает её популярной среди аудиофилов и инженеров. Диффузор выполнен из легкого и прочного материала, что гарантирует высокую отзывчивость и точность звуковоспроизведения. Магнитная система на базе мощного магнита позволяет достичь высоких показателей выходной мощности при минимальных искажениях.

Расшифровка маркировки 4 ГДВ-1-8: «4» — тип громкоговорителя, «ГД» — громкоговоритель динамический, «В» — высокочастотный, «1» — конструктивный вариант, «8» — номинальное сопротивление 8 Ом. Динамик имеет рупорный фланец и старое наименование по ГОСТу — 3ГД-47. Изготавливался на заводе в пгт. Великий Березный, Закарпатская обл., Украина. В качестве альтернативы можно рассмотреть динамик 4 ГД-47-4, который также относится к ВЧ-секции.

Таблица характеристик 4 ГДВ-1-8 (3 ГД-47)

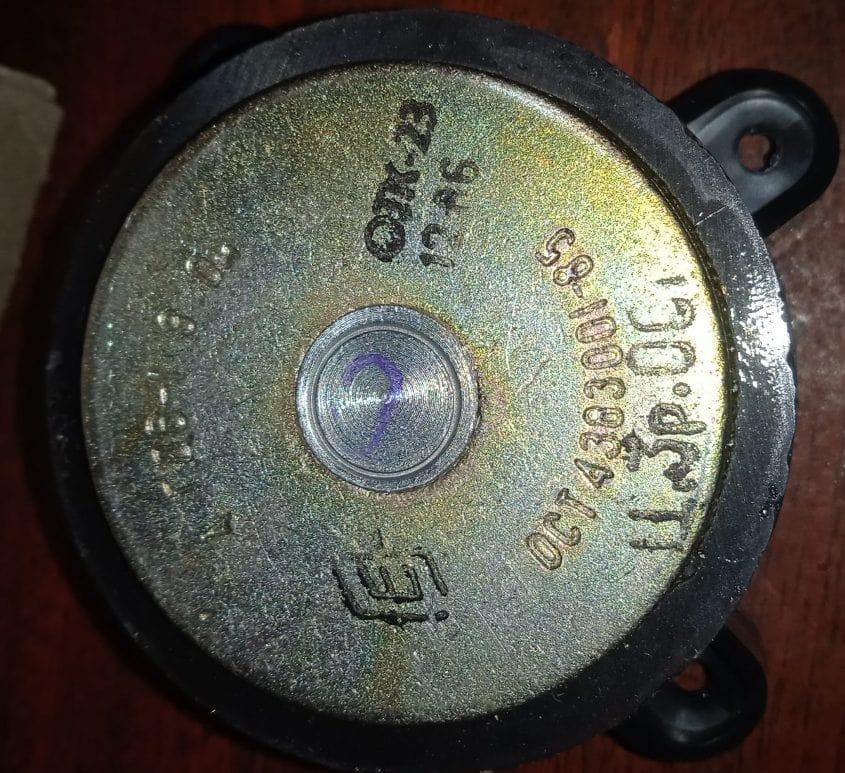

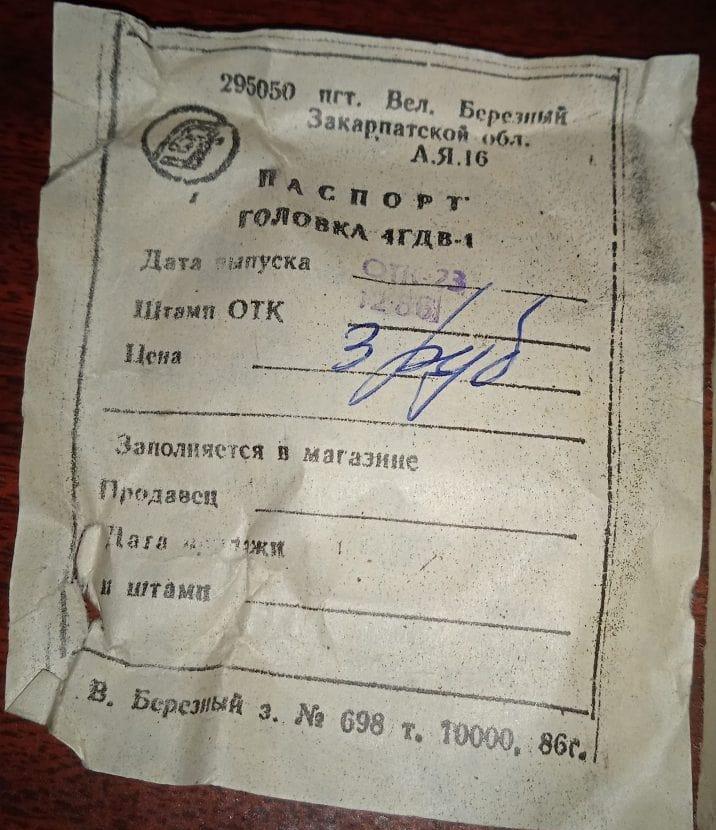

с рупорным фланцем. Имел старое наименование по ГОСТу – 3ГД-47. Изготавливался в пгт. Вел. Березный, Закарпатской обл., Украина.

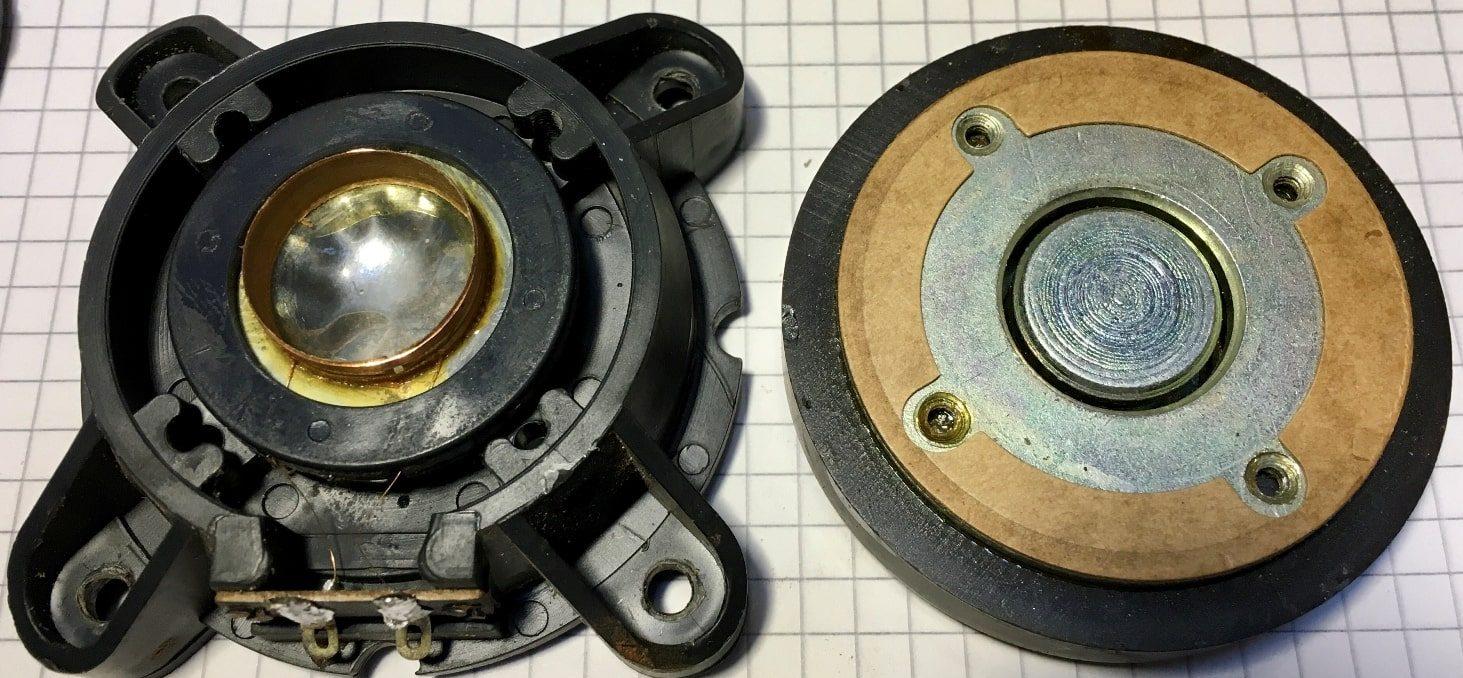

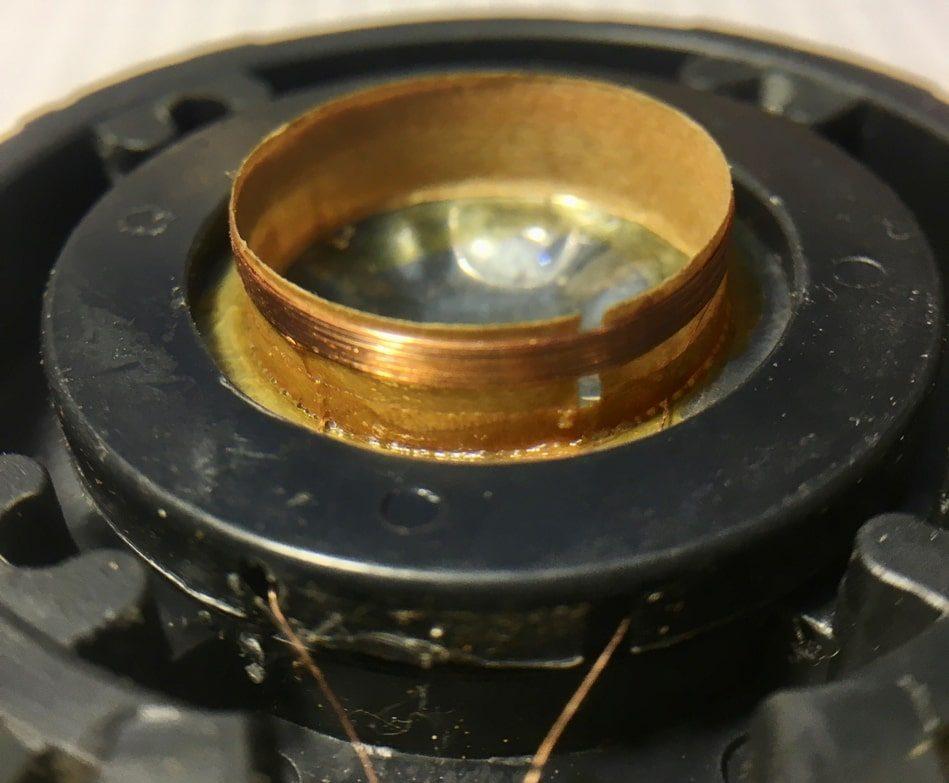

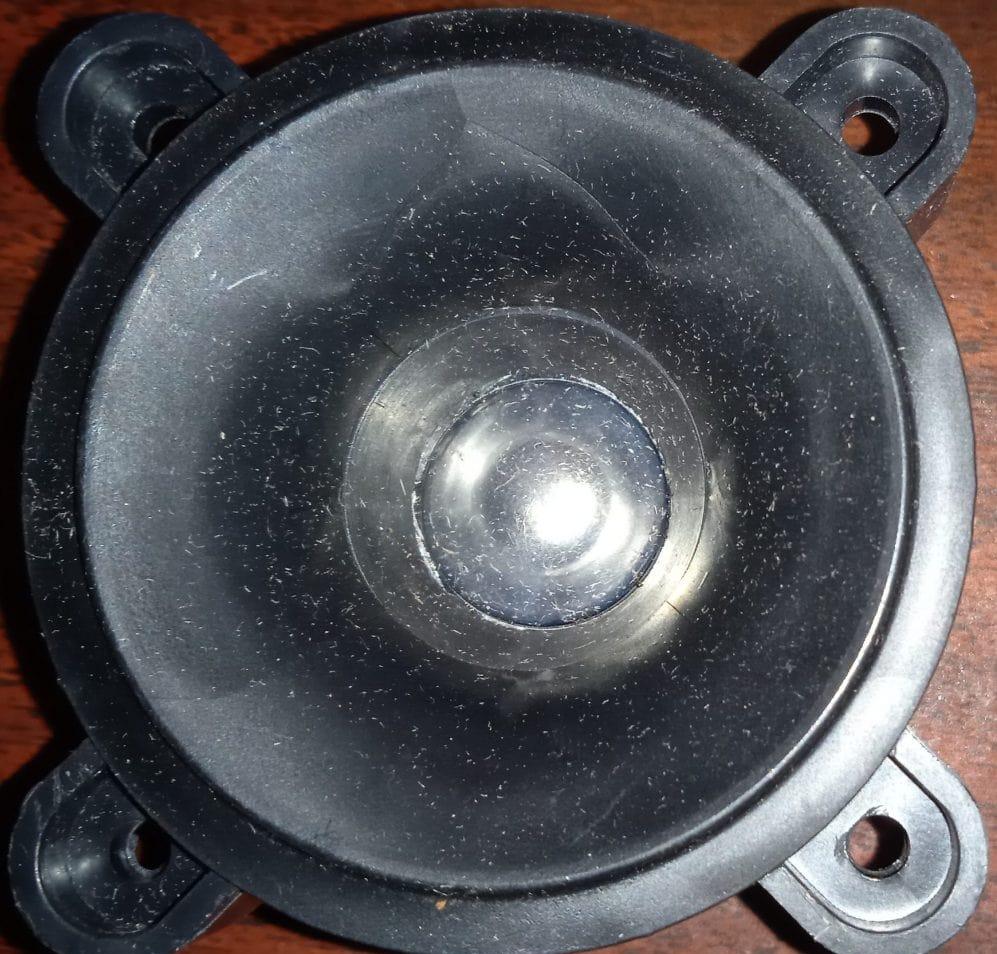

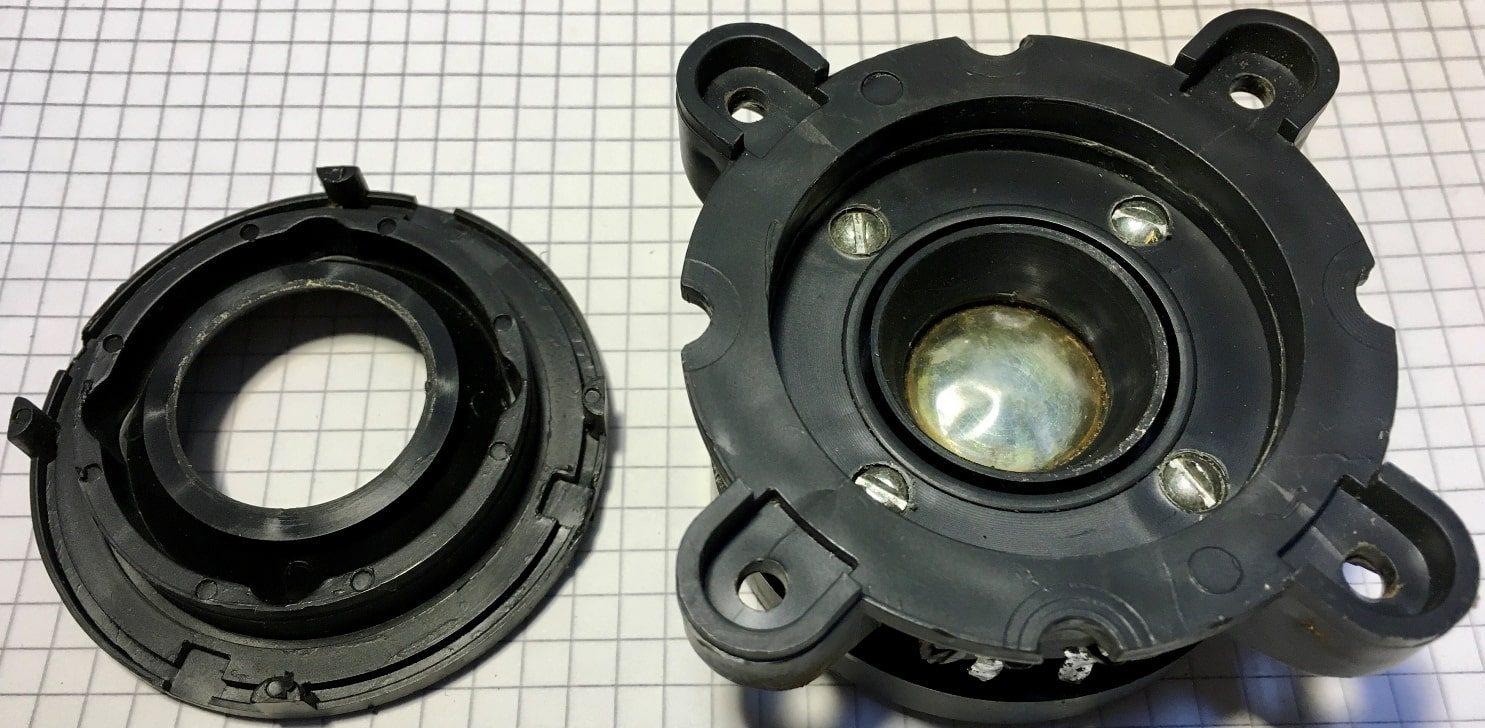

Применяется в закрытых и фазоинверсных акустических системах бытовой радиоаппаратуры 1-й и 2-й групп сложности, при работе в помещениях. Купол сделан из металлизированного лавсана. Каркас звуковой катушки выполнен из бумаги. Купол нагружен на рупор. Керн диаметром 18,4 мм. Диаметр отверстя в верхнем фланце 20,4 мм (зазор 1 мм).

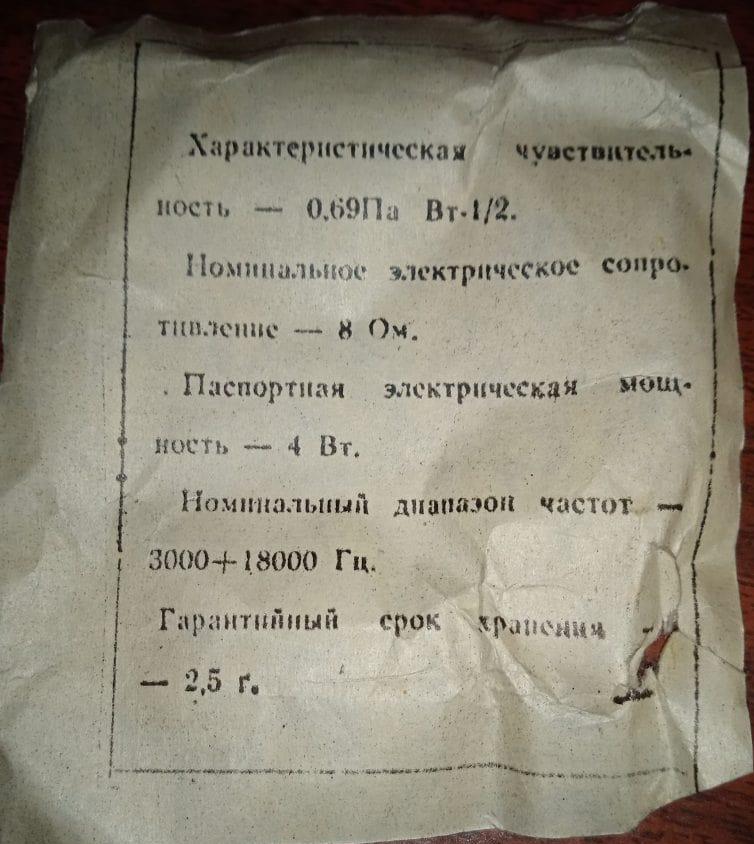

Технические характеристики 4ГДВ-1:

Диапазон воспроизводимых частот: 3000 – 18000 Гц

Неравномерность частотной характеристики: 14 дБ

Уровень характеристической чувствительности: 91 дБ

Характерестическая чувствительность: 0,69 Па/0,5 Вт

Номинальное сопротивление: 8 Ом

Предельная паспортная мощность: 4 Вт

Максимальная мощность: 6 Вт

Частота основного резонанса: 1500 Гц (±500 Гц)

Габаритные размеры: 65х65х44 мм

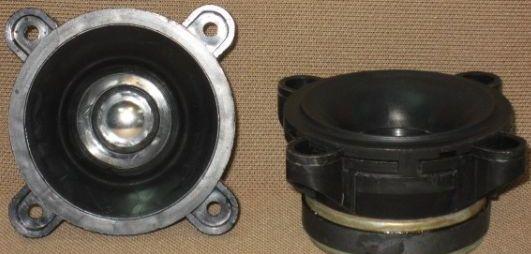

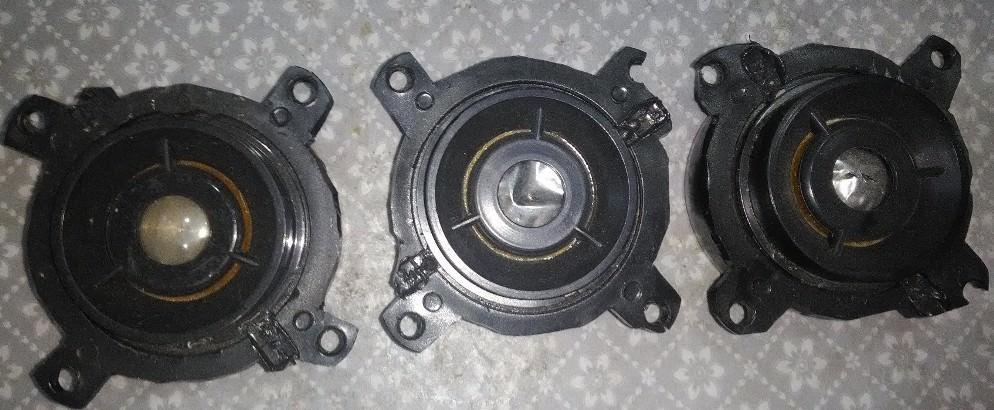

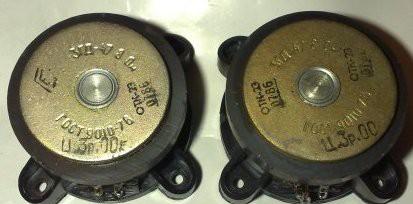

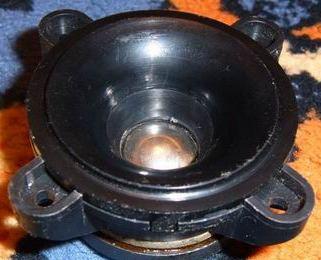

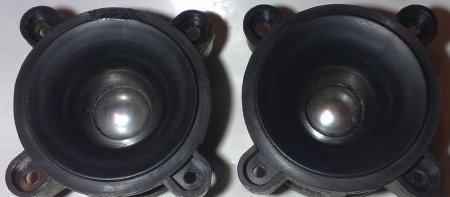

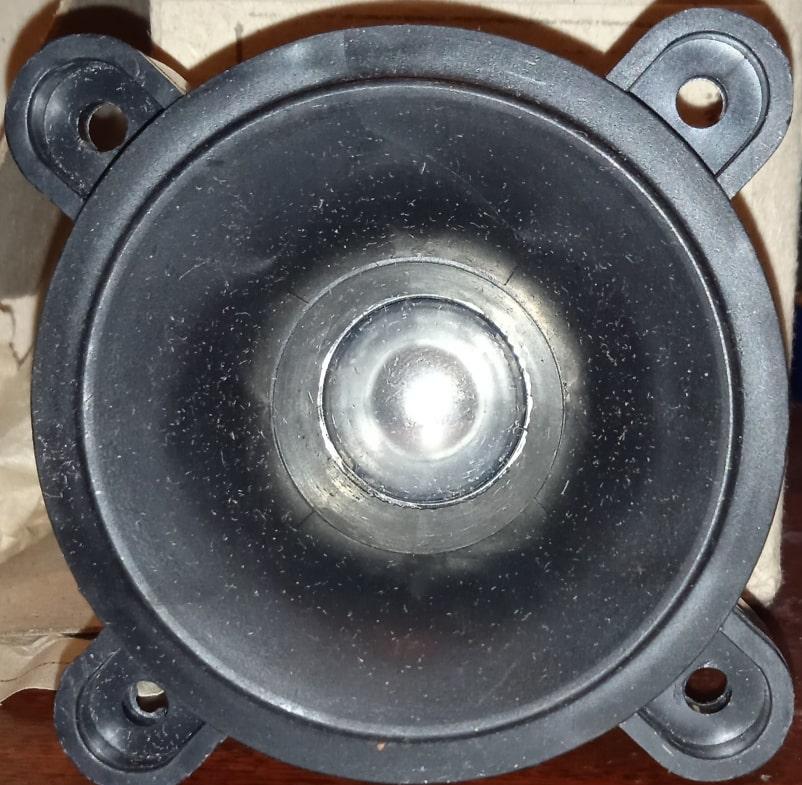

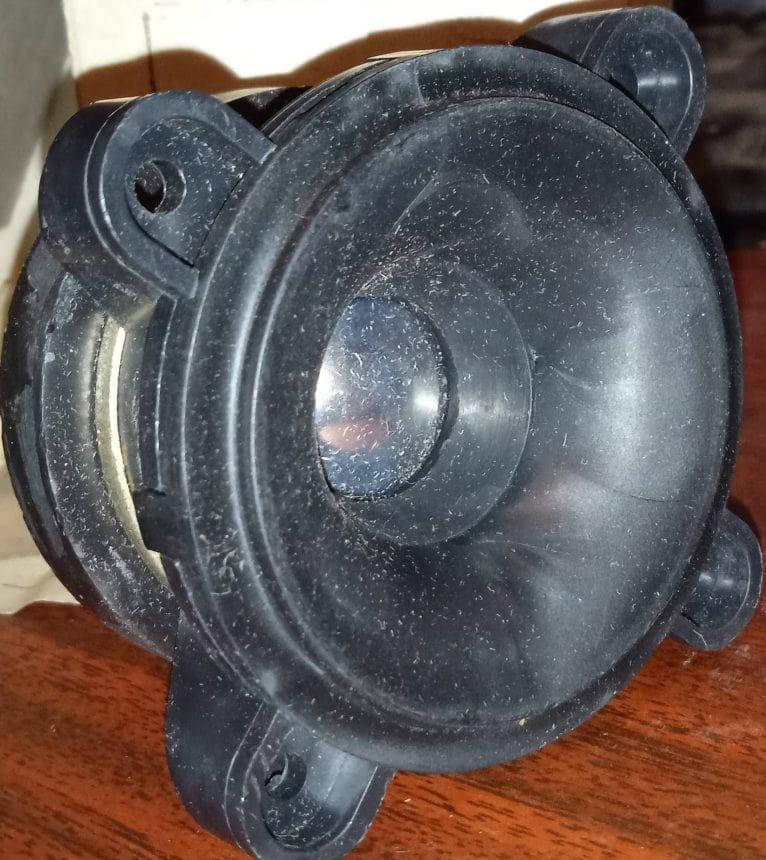

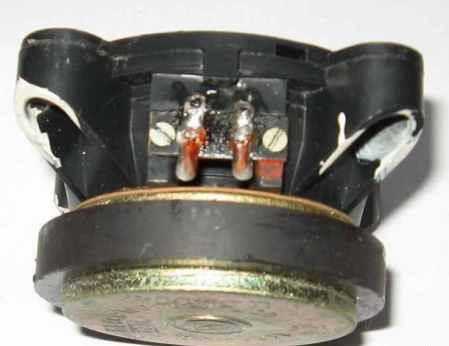

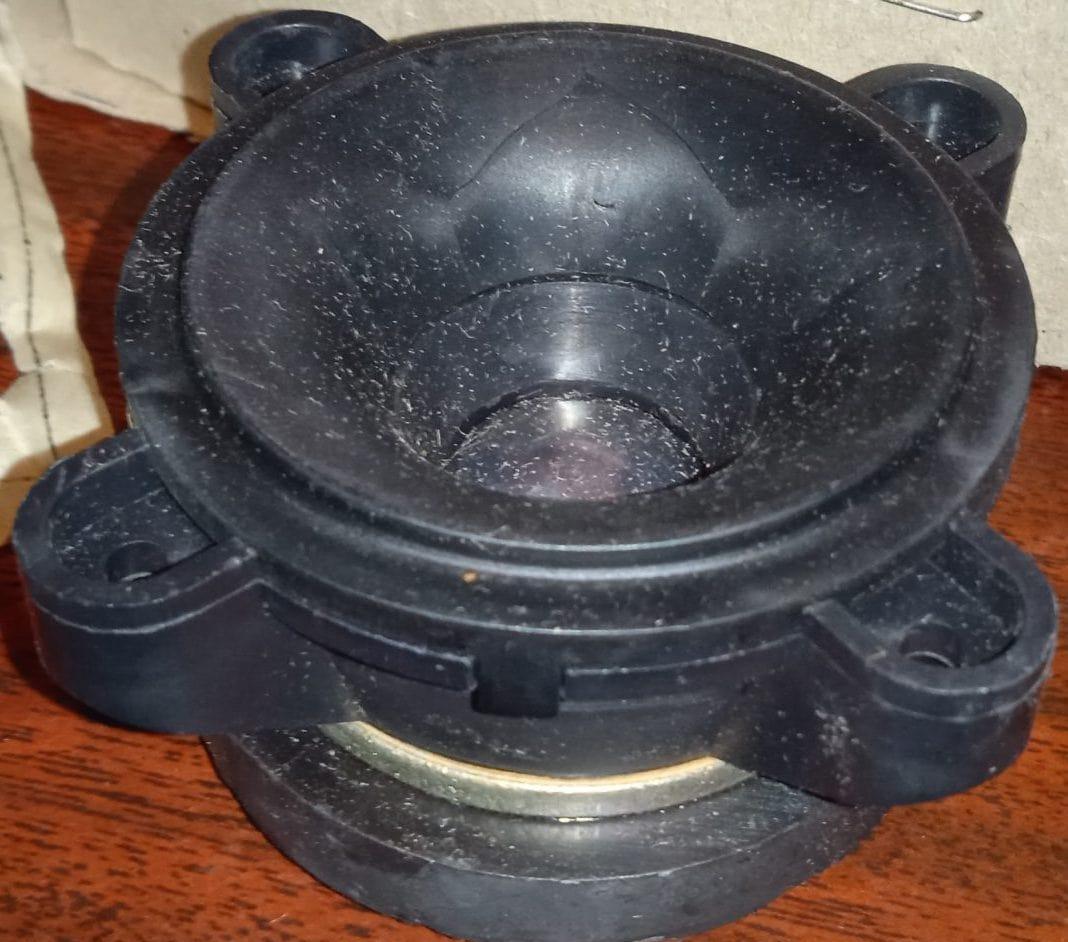

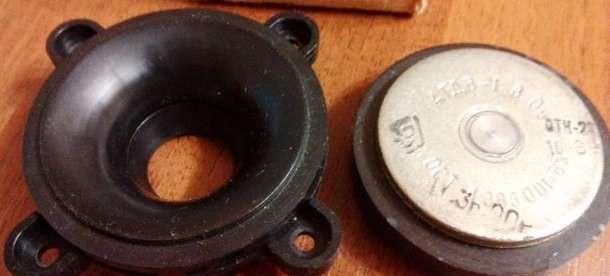

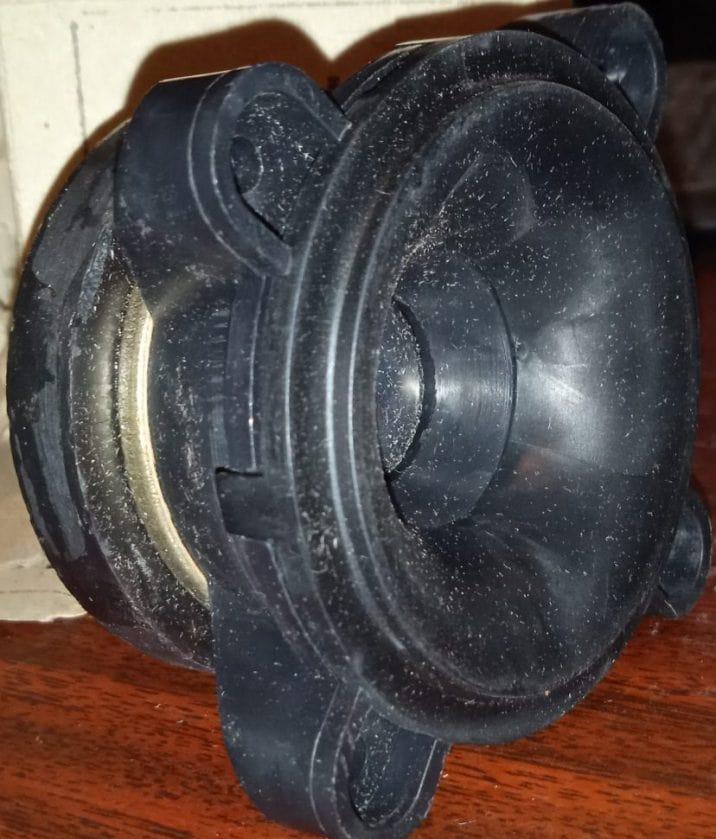

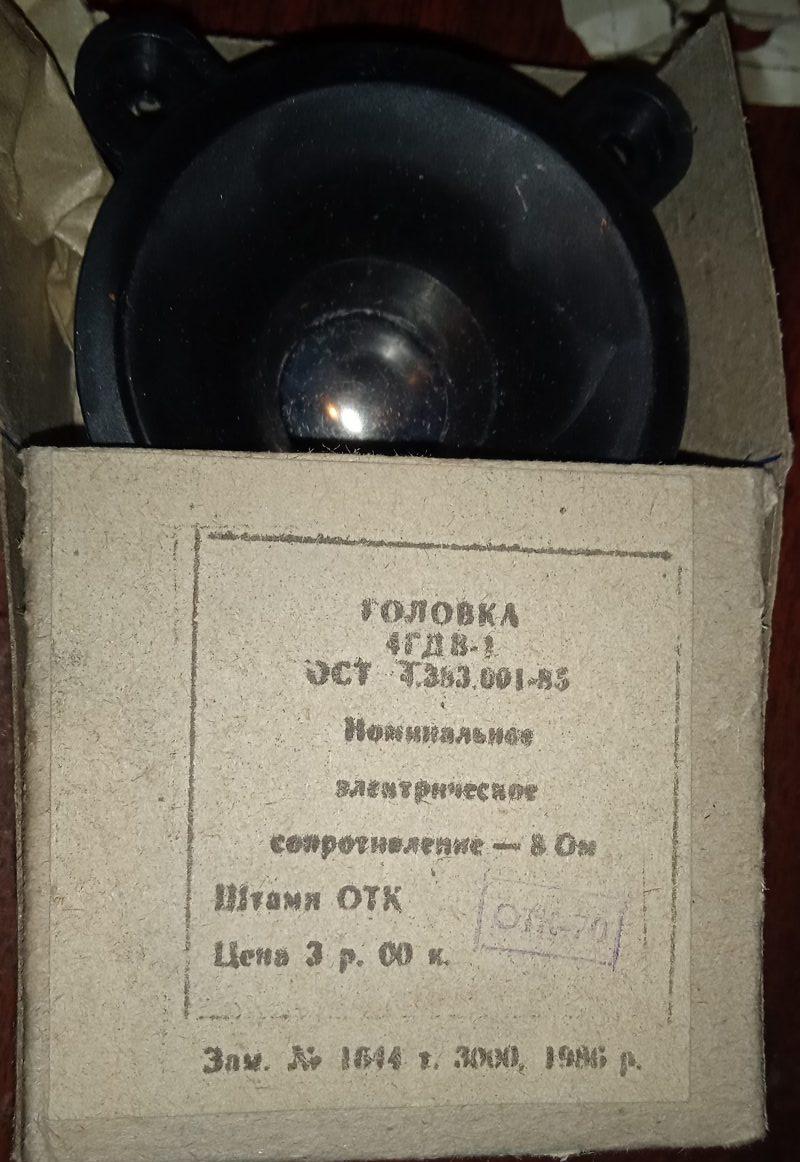

Фото прислал Joe Jackson
