Динамик 6ГДШ-1-4 (3ГД-32): характеристики и применение
Динамик 6ГДШ-1-4 (3ГД-32) — это советский среднечастотный громкоговоритель мощностью 6 Вт и сопротивлением 4 Ом. Он широко применялся в музыкальных центрах, телевизорах и бытовой аудиоаппаратуре благодаря надежности и специфическому звучанию. Для тех, кто ищет замену или аналоги, стоит также обратить внимание на динамик 6 ГДШ-3-4, который имеет схожие параметры.
Модель отличается высокой чувствительностью и широким диапазоном рабочих мощностей. Несмотря на компактные габариты (диаметр 3 дюйма или 75 мм), удлиненный ход диффузора обеспечивает чистое и насыщенное звучание с минимальными искажениями. Согласованная полярность упрощает интеграцию динамика в различные аудиосистемы.
Расшифровка маркировки 6ГДШ-1-4: 6 — диаметр в дюймах, ГДШ — громкоговоритель динамический широкополосный, 1 — версия, 4 — порядковый номер разработки. Обозначение 3ГД-32 является альтернативным, применявшимся на различных заводах.
Таблица технических характеристик 6ГДШ-1-4
| Характеристика | Значение |
|---|---|
| Ход диффузора | 4 мм |
| Размеры в дюймах | 3 дюйма |
| Тип | Среднечастотный громкоговоритель |
| Применение | Музыкальные центры, телевизоры, бытовая техника |
| Диаметр динамика | 75 мм |
| Вес | 0.5 кг |
| Номинальная мощность | 6 Вт |
| Чувствительность | 88–92 дБ |
| Минимальная мощность | 1 Вт |
| Диаметр магнита | 50 мм |
| Сопротивление | 4 Ом |
| Звучание | Чистое, насыщенное |
| Полярность | Согласованная |

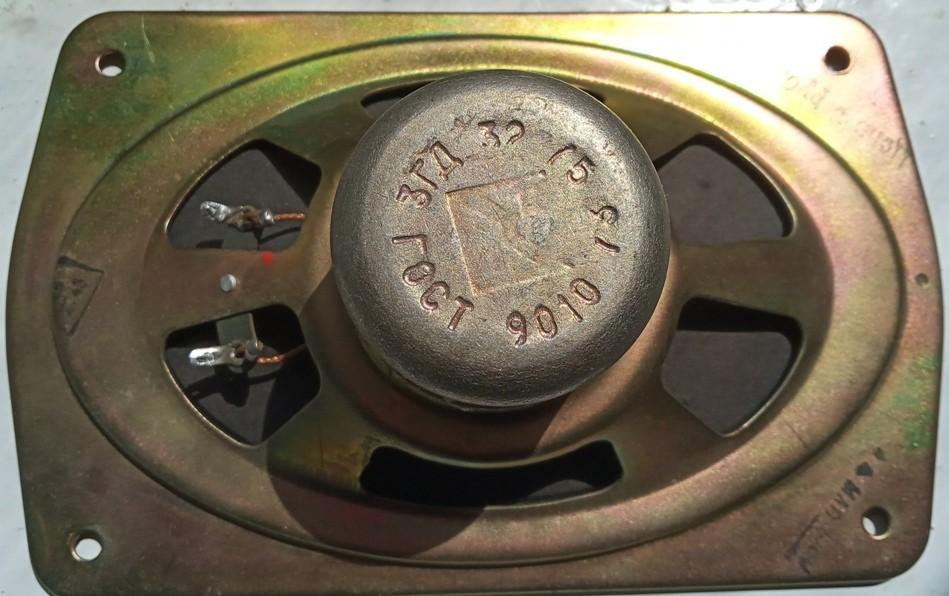

Старое наименование: 3 ГД-32
Изготовитель: ПО «Радиотехника», г. Рига.
Назначение: для применения в открытых акустических системах второй группы сложности бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.
Технические характеристики:
Особенности конструкции:

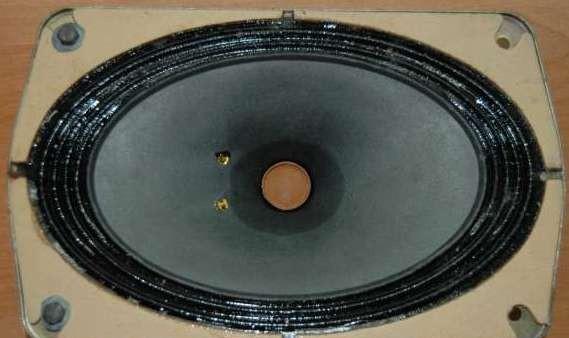

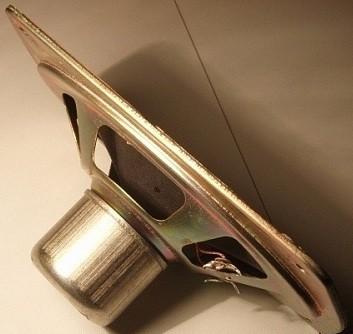

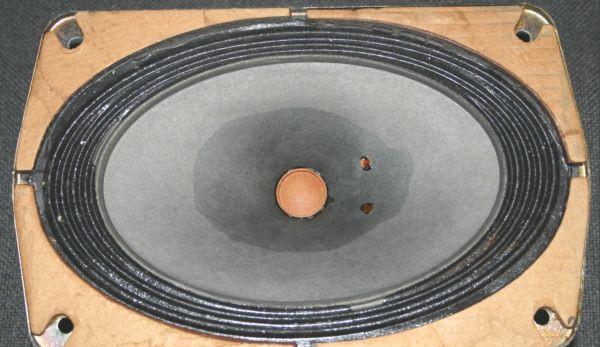

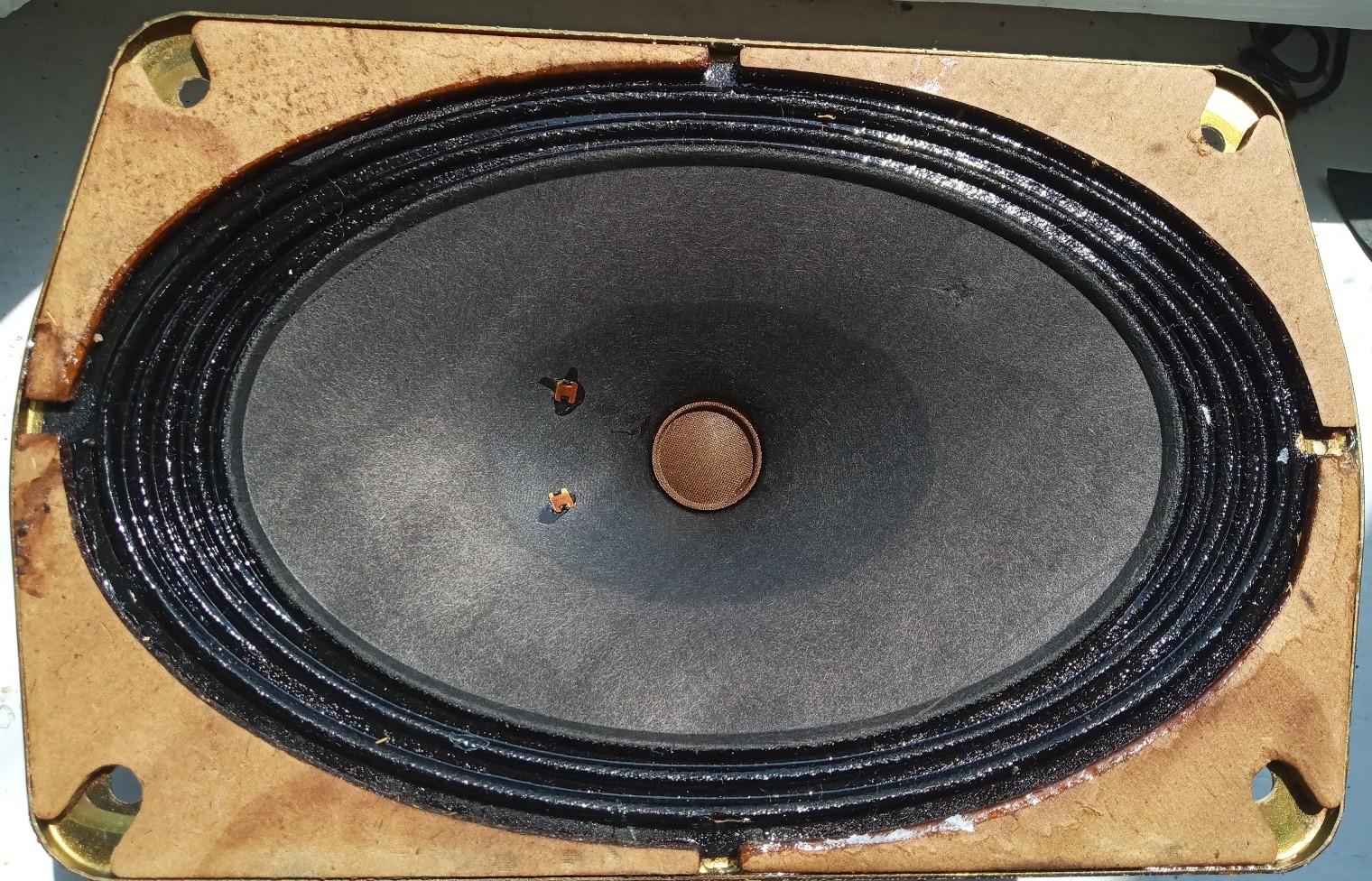

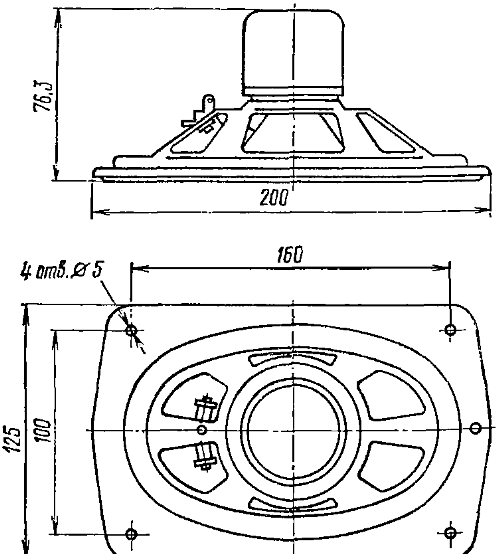

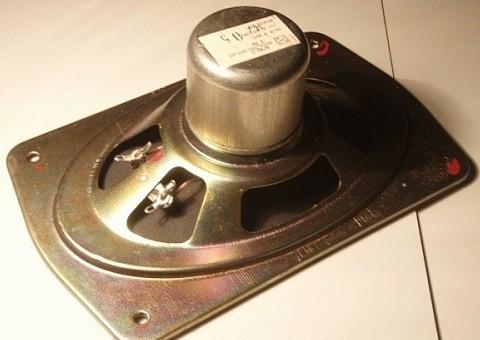

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Для сравнения, более современный вариант можно найти в статье про динамик 3 ГДВ-1-8 (2 ГД-36К).
Магнитная цепь:
- Керновой магнит марки ЮНДК-24;
- Керн диаметром 17 мм;
- Верхний фланец с отверстием диаметром 18,4 мм;
- Высота воздушного зазора 2,6 мм;
- Радиальная ширина воздушного зазора 0,7 мм;
- Индукция в зазоре 1,05 Тл.
Подвижная система:
- Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 50, в первом слое 26 витков, во втором 24, высота намотки 4,4 мм, омическое сопротивление 3,7 Ом. Каркас звуковой катушки изготовлен из бумаги марки ЭН-70. Высота ЗК 13 мм, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18,1 мм.
- Диффузор с подвесом изготовленный из бумажной массы с пропиткой.
- Центрирующая шайба, изготовлена из пропитанной ткани.
- Пылезащитный колпачок из ткани.
Для тех, кому нужен динамик меньшего диаметра, полезным будет обзор динамика 5 ГДШ-4-4 (3 ГД-45).
