Динамик 3 ГДВ-1-8 (2 ГД-36К)

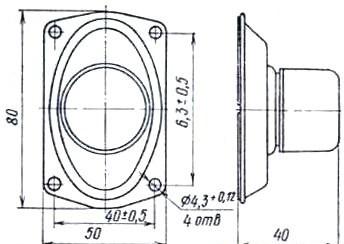

Акустический динамик 3 ГДВ-1-8 (2 ГД-36К) — это высокочастотный громкоговоритель советского производства, номинальная мощность которого составляет 3 Вт, а сопротивление — 8 Ом. Ниже приведены его подробные технические характеристики, габаритные размеры и список аналогов для удобного подбора при ремонте или сборке акустических систем.

Эта модель отличается надежностью и высоким качеством звучания, что делает ее подходящей для использования в широком спектре устройств: от классических бытовых акустических систем до профессионального аудиооборудования. Динамик обладает хорошей чувствительностью (90 дБ) и способен воспроизводить звук в диапазоне 3150–20000 Гц, что обеспечивает чистый и мощный звук. Для сравнения, другие популярные модели, такие как Динамик 3 ГДШ-14-4, часто применяются в низкочастотных звеньях, тогда как 3 ГДВ-1-8 специализируется на средних и высоких частотах.

Расшифровка маркировки 3 ГДВ-1-8 (2 ГД-36К) указывает на ключевые параметры: «3» — номинальная мощность 3 Ватта, «ГД» — громкоговоритель динамический, «В» — высокочастотный, а цифры «1-8» обозначают порядковый номер разработки. Такие динамики традиционно использовались в советских акустических системах и до сих пор ценятся радиолюбителями за свою ремонтопригодность и специфический, «теплый» характер звучания.

Основные параметры и характеристики динамика сведены в таблицу:

Таблица характеристик 3 ГДВ-1-8 (2 ГД-36К)

Параметр	Значение
Ход диффузора	6 мм
Размеры в дюймах	4.5"
Тип громкоговорителя	Динамический
Назначение	Бытовое и профессиональное аудио
Диаметр динамика	115 мм
Вес	400 г
Номинальная мощность	3 Вт
Минимальная мощность	1 Вт
Диаметр магнита	50 мм
Характер звучания	Чистый и мощный звук
Происхождение	Советские динамики
Расшифровка модели	3 ГДВ-1-8 (2 ГД-36К)
Полярность	Стандартная

Изготовитель: “Завод радиоизделий”, г. Кировоград.

Назначение: для применения в акустических системах бытовой радиоаппаратуры для работы в помещении. Аналогом данной модели является , однако 3 ГДВ-1-8 изготавливался на другом предприятии и имеет некоторые конструктивные отличия. Также в качестве замены можно рассмотреть Динамик 1 ГДШ-3-8 (0,5 ГД-37), хотя его мощность ниже.

Технические характеристики:

Диапазон частот: 3150- 20000 Гц
Неравномерность АЧХ: 14 дБ
Чувствительность: 90 дБ
Рабочая мощность: 2 Вт
Коэффициент гармонических искажений в диапазоне 4000-10000 Гц: 3 %
Сопротивление: 8 Ом
Паспортная мощность: 3 Вт
Долговременная мощность: 3 Вт
Кратковременная мощность: 6 Вт
Частота основного резонанса: 1200 – 2000 Гц
Масса: 0,11 кг

Особенности конструкции:

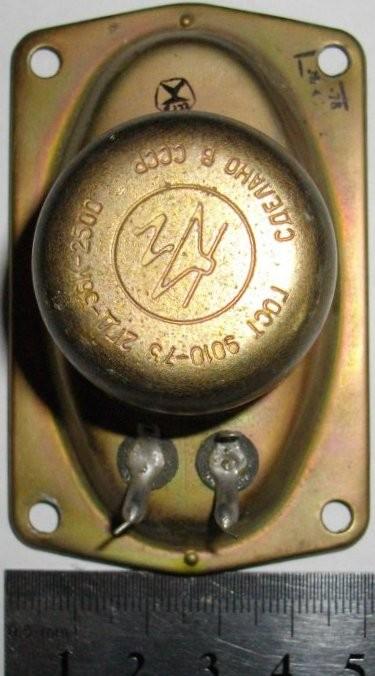

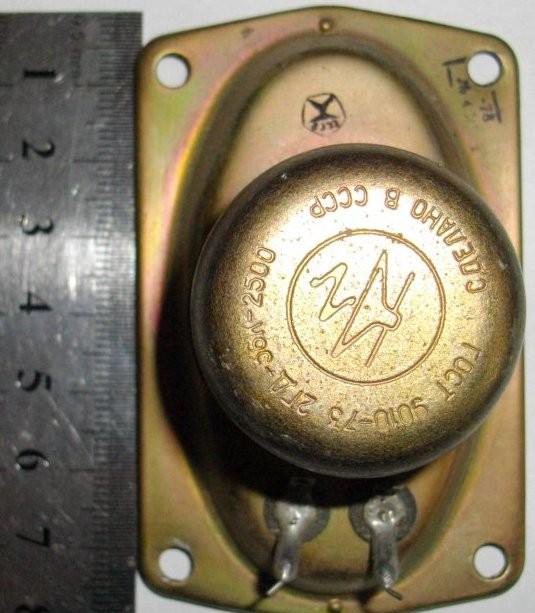

Головка громкоговорителя электродинамического типа, высокочастотная, овальная, с экранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали, что обеспечивает высокую жесткость конструкции и снижает паразитные резонансы.

Магнитная цепь:

керновой магнит марки ЮН14ДК24;
керн диаметром 15 мм;

верхний фланец с отверстием диаметром 16,2 мм.
высота воздушного зазора 2 мм, его радиальная ширина 0,6 мм, индукция в зазоре 0,9 Тл.

Подвижная система включает в себя:

звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 43, высота намотки 2,3 мм, омическое сопротивление 7 Ом (±1 Ом). Каркас звуковой катушки изготовлен из бумаги арки К080 ГОСТ 23436—83 толщиной 0,08 мм. Высота ЗК 8,5 мм, внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 15,9 мм;

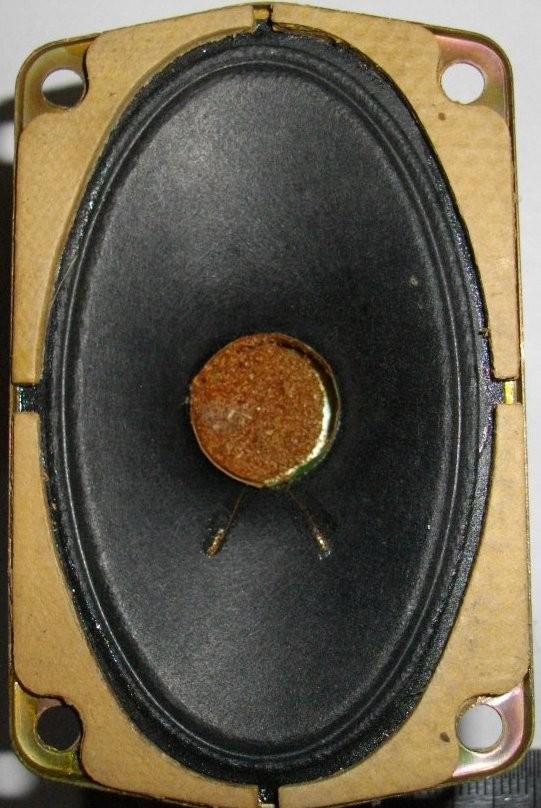

диффузор конусный овальной формы с синусоидальным подвесом, отлитый из бумажной массы;
колпачок изготовлен из ткани с пропиткой или бумаги.
