Динамик 6 ГД-4: характеристики, размеры и аналоги советской акустики

Советский широкополосный динамик 6 ГД-4 — это классический громкоговоритель с мощностью 10 Вт и диаметром диффузора 165 мм. Модель отличается хорошим балансом частот и высокой надежностью, что делает её востребованной среди аудиофилов, занимающихся реставрацией винтажной техники. Ниже приведены полные технические характеристики, габариты и список аналогов для удобного подбора.

Динамики 6 ГД-4 обладают прочной конструкцией и изготовлены из качественных материалов, что обеспечивает стабильную работу в различных условиях. Диффузор имеет значительный ход, позволяющий воспроизводить звуки разной интенсивности с минимальными искажениями. Благодаря универсальности, этот динамик подходит как для бытовых устройств, так и для создания аудиосистем с «теплым» винтажным звучанием. Если вы ищете альтернативы, стоит также обратить внимание на динамик 6 ГДШ-3-4, который часто используется в схожих задачах.

Одним из ключевых преимуществ является высокая чувствительность: динамик эффективно работает даже от маломощных усилителей (от 0,5 Вт). Его можно встретить в старых радиоприемниках, телевизорах, магнитофонах и даже в современных самоделках. Вес динамика относительно невелик, что упрощает его монтаж.

Таблица технических характеристик 6 ГД-4

Для точного подбора акустического оформления и расчета схем важно учитывать не только габариты, но и электроакутические параметры. В таблице ниже приведены основные данные, включая исправленные значения сопротивления и частотного диапазона.

Широкополосный электродинамический громкоговоритель овальной формы. Очень редкая модель, о нем практически нигде не упоминается. Так как соседние модели , и изготавливались на Рижском радиозаводе, можно предположить, что 6ГД-4 произведен там же. Эта серия динамиков часто сравнивается с более распространенными динамиками 6 ГДВ-2 из-за схожего подхода к конструкции.

Технические параметры и измерения

Помимо общих характеристик, для правильного расчета акустического оформления важны параметры Тиля-Смолла. Динамик имеет высокую добротность, что характерно для широкополосников старого образца.

• Диапазон частот: 100 – 10000 Гц
• Сопротивление по постоянному току (Re): 4,47 Ом

• Частота основного резонанса (Fs): 86 Гц
• Полная добротность (Qts): 2,6
• Электрическая добротность (Qes): 3,9
• Механическая добротность (Qms): 8,2

• Эквивалентный объем (Vas): 42 л
• Внешние размеры: 254х170х93 мм
• Вес: 0,6 кг

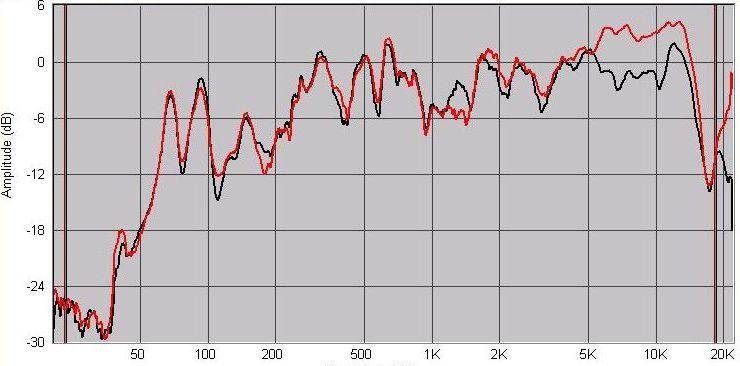

АЧХ и импеданс

Графики сняты в размером 475х320х195 мм. Красная кривая на графике показывает АЧХ по оси громкоговорителя, черная — при отклонении 15° от оси.

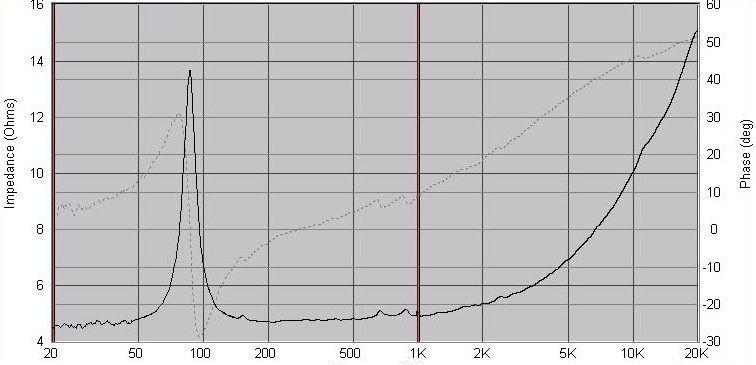

Импеданс без оформления (Fs = 86 Гц)

График импеданса помогает определить резонансную частоту и добротность системы.

Конструкция и материалы

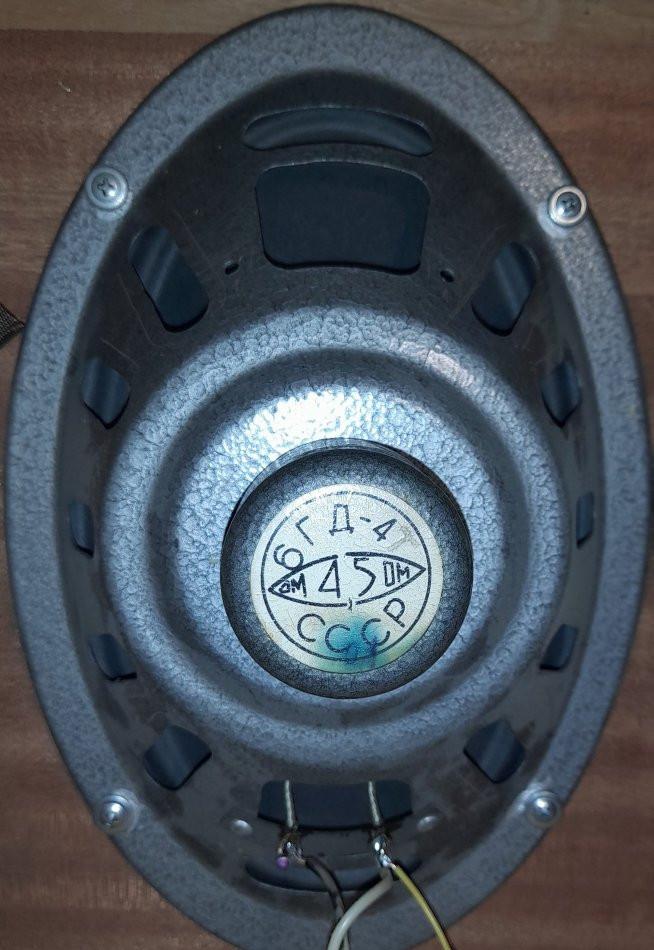

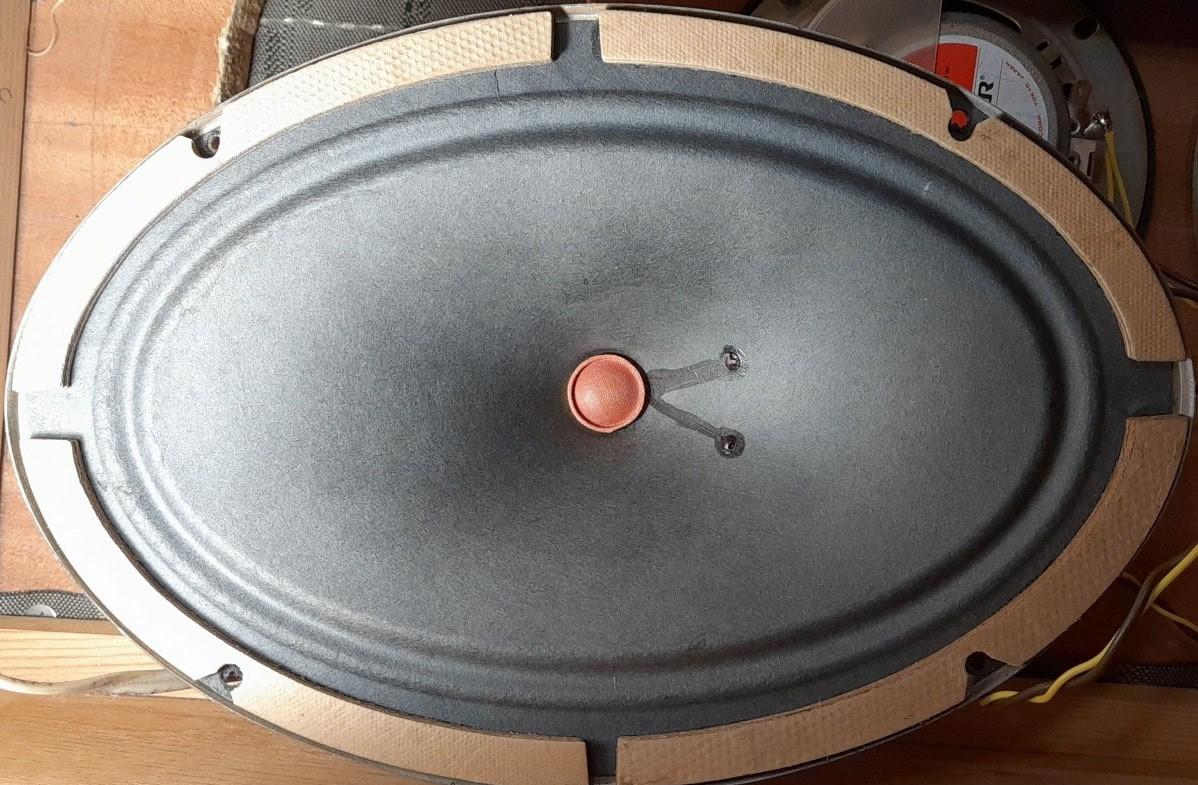

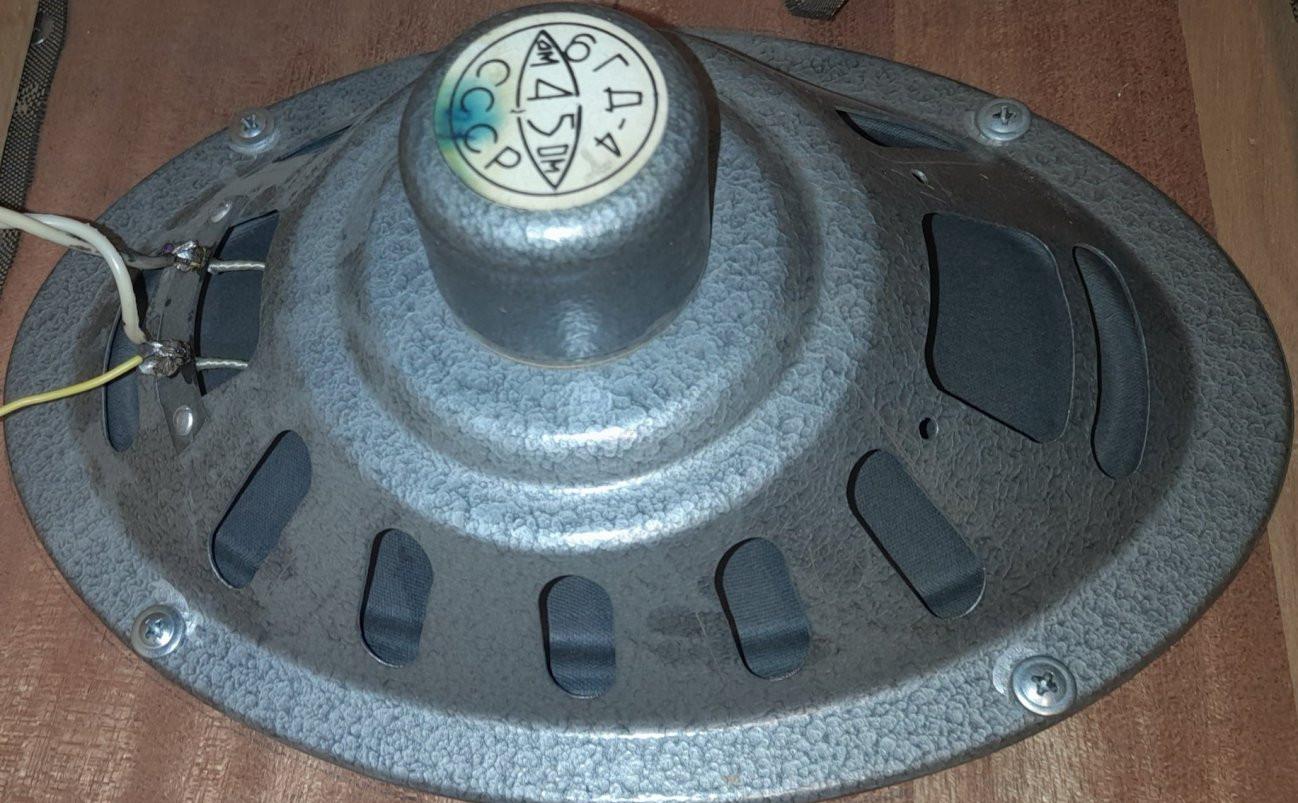

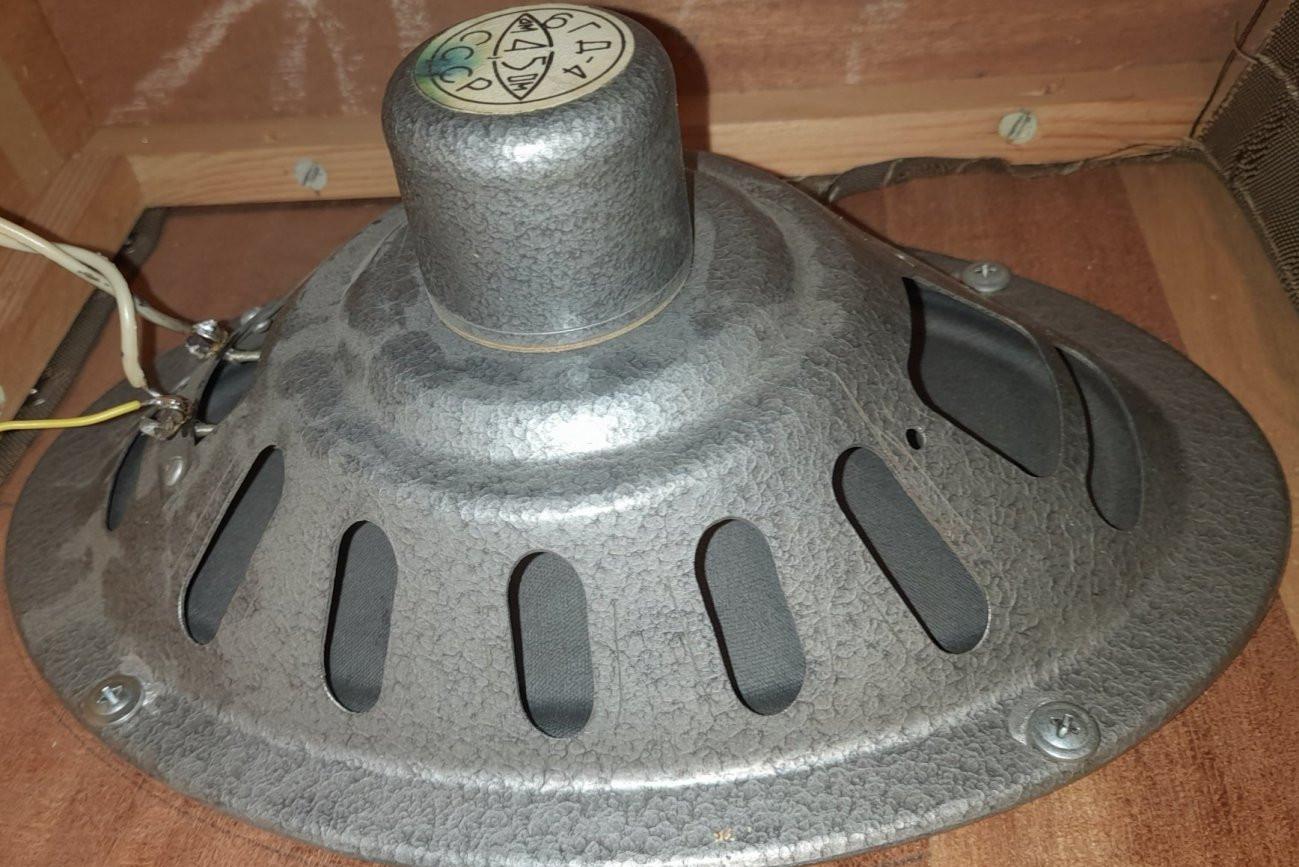

Динамики изготовлены качественно. Рама здесь штампованная из металла и покрыта молотковой краской. Диффузор с подвесом изготовлены из бумажной массы. Центрирующая шайба тканевая. Пылезащитный колпачёк сетчатый из пропитанной лаком ткани. Магнит керновой.

Фото прислал Ден123
