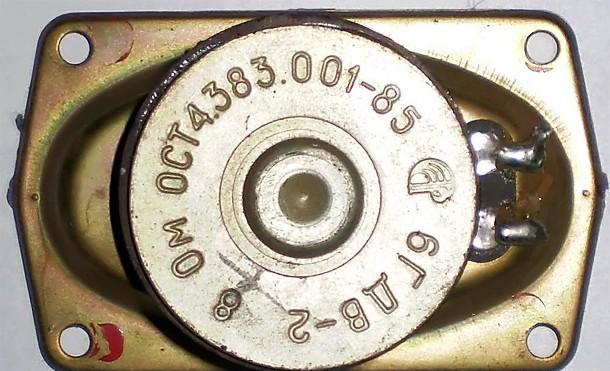

Изготовитель: Рязанский радиозавод и завод «Динамик» (г. Гагарин). Старое наименование: 4ГД-56.
Назначение: Выносные акустические системы высшей и первой группы сложности. В качестве высокочастотного звена для работы в помещениях.
Технические характеристики:
- Диапазон частот: 3150 – 20000 Гц
- Неравномерность АЧХ: не более 14 дБ
- Чувствительность: 90 дБ
- КНИ: 3% при рабочей мощности на частотах 4000 – 10000 Гц
- Сопротивление: 8 Ом
- Рабочая мощность: 4 Вт
- Паспортная мощность: 6 Вт
- Долговременная мощность: 6 Вт
- Кратковременная мощность: 12 Вт
- Вес: 160 г

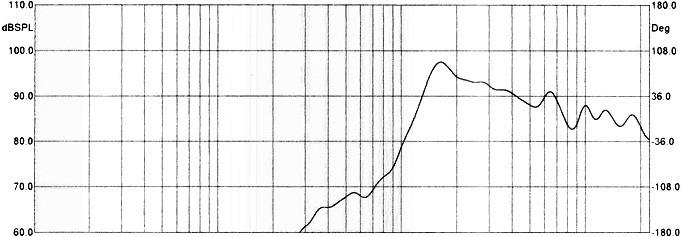

АЧХ 6ГДВ-2:

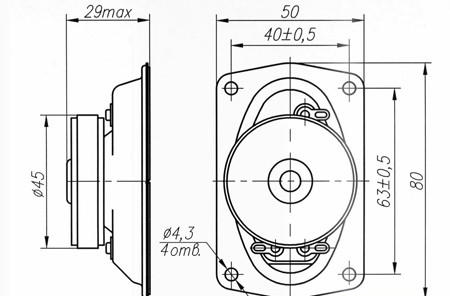

Чертеж динамика:

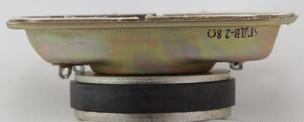

Особенности конструкции
Головка электродинамического типа, высокочастотная, овальная, с неэкранированной магнитной цепью. Диффузор изготовлен из бумаги. Корзина сделана из штампованной стали. Для поиска альтернатив можно изучить динамик 6 ГДВ-4-8 (6 ГД-13), который имеет схожую сферу применения, но отличается конструктивными особенностями.
Магнитная цепь состоит из:
- кольцевого ферритового магнита марки М28РА180 размером К45х22х7 мм;
- керна диаметром 15 мм;
- верхнего фланца с отверстием диаметром 16,2 мм;
- высота воздушного зазора 2 мм, его радиальная ширина 0,6 мм, индукция в зазоре 1 Тл. Зазор заполнен магнитореологической суспензией.

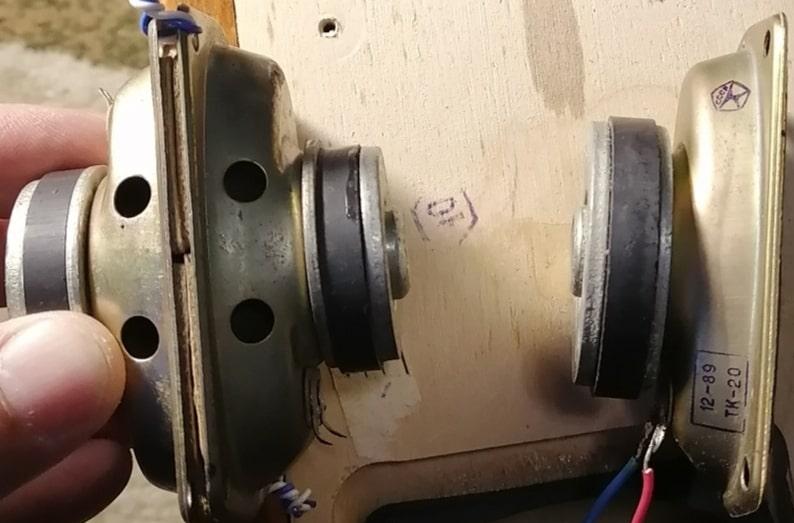

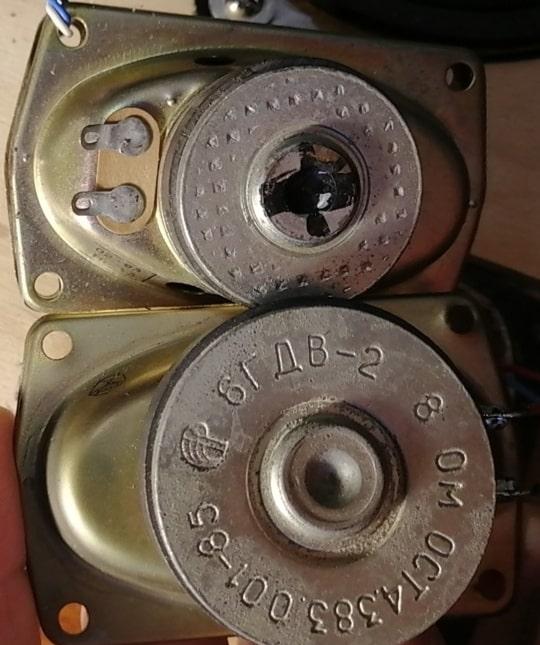

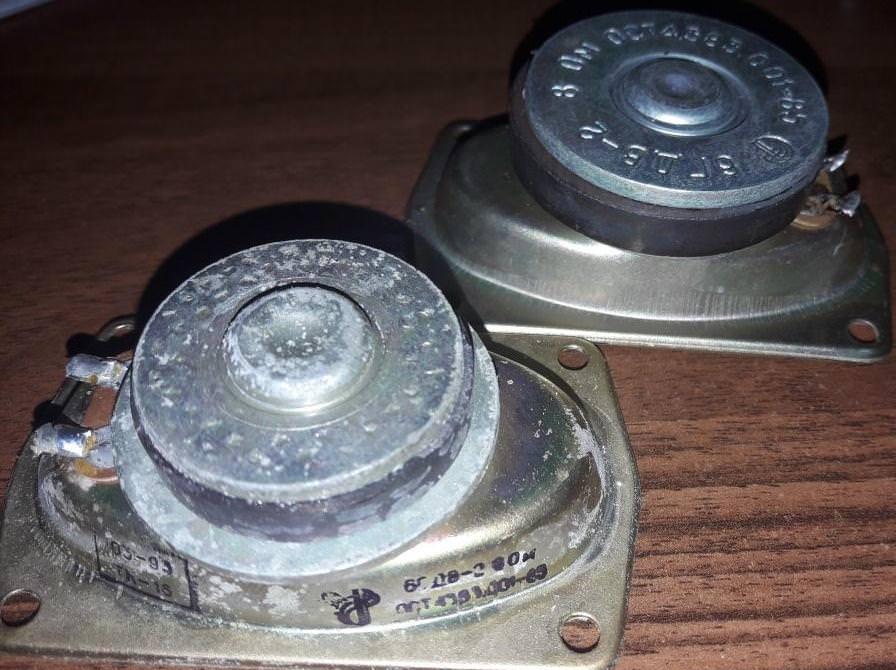

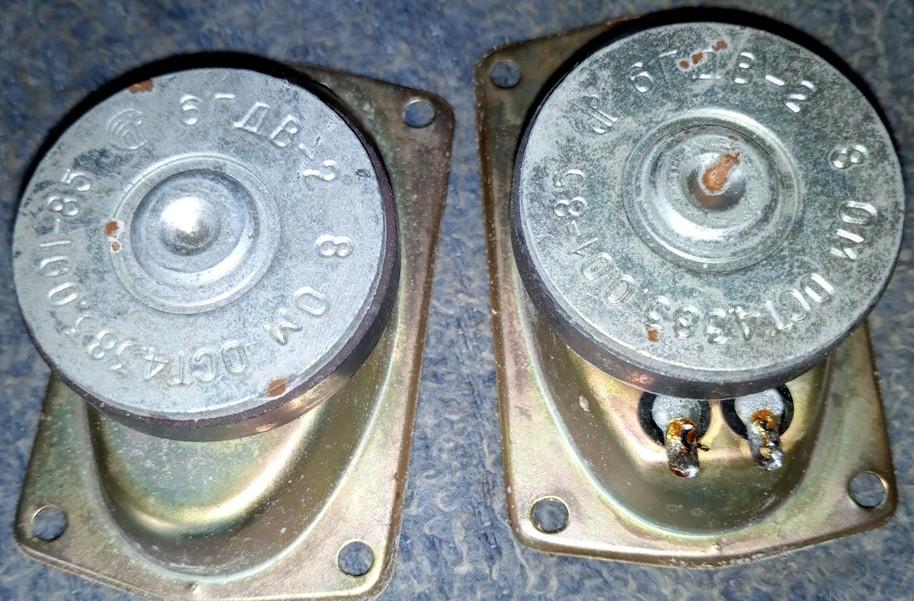

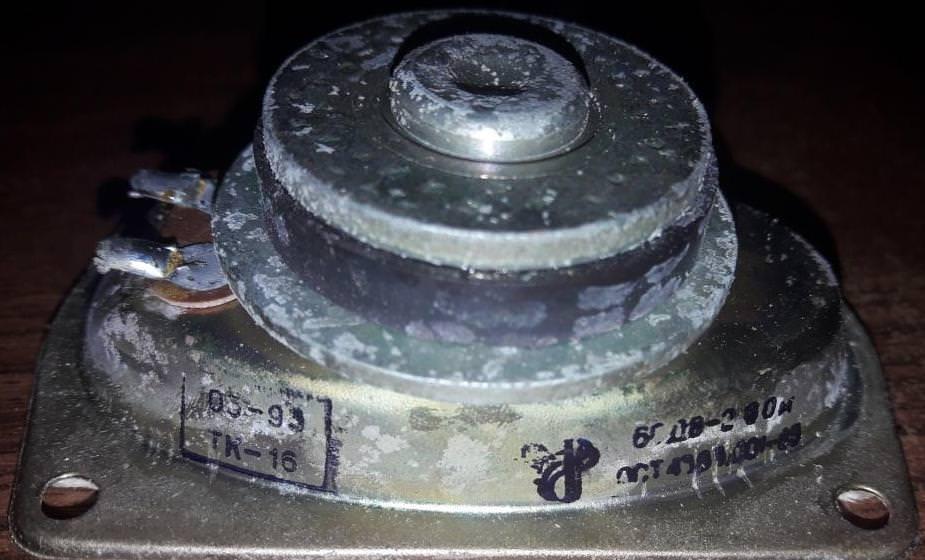

Разновидности магнитных систем 6ГДВ-2:

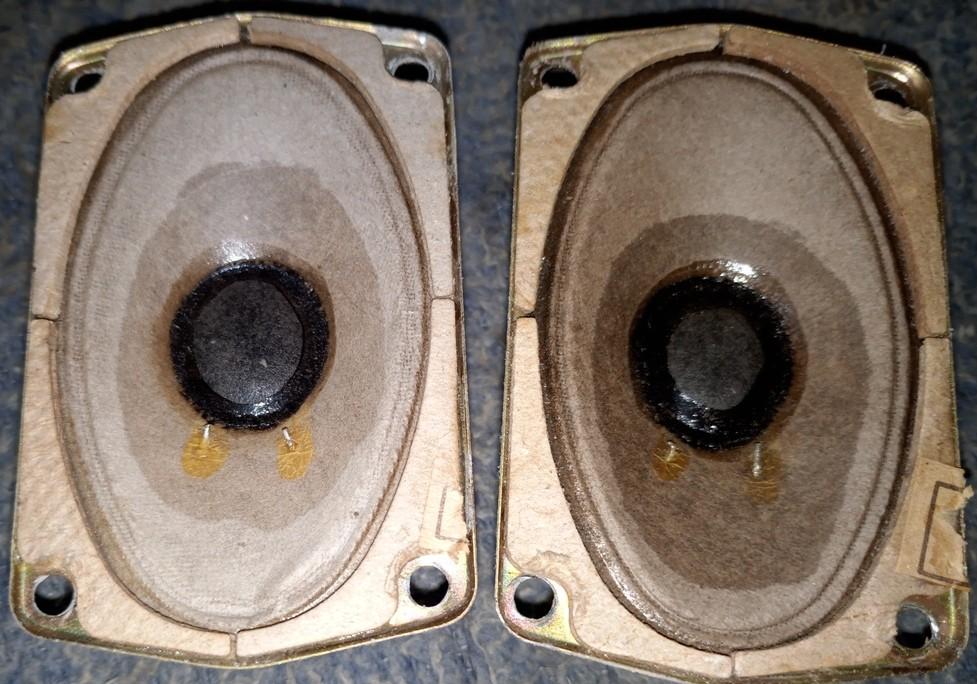

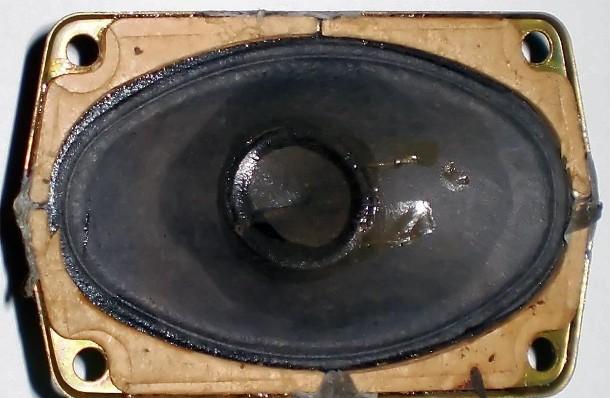

Подвижная система включает в себя:
- звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 43, высота намотки 2,3 мм, омическое сопротивление 7 ±1,05 Ом. Каркас катушки изготовлен из бумаги марки К-080 толщиной 0,080 мм. Высота ЗК 8,5 мм, внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 15,9 мм;
- диффузор с подвесом, изготовленный из бумажной массы с пропиткой;
- центрирующую шайбу, изготовленную из пропитанной ткани;
- пылезащитный колпачок.
