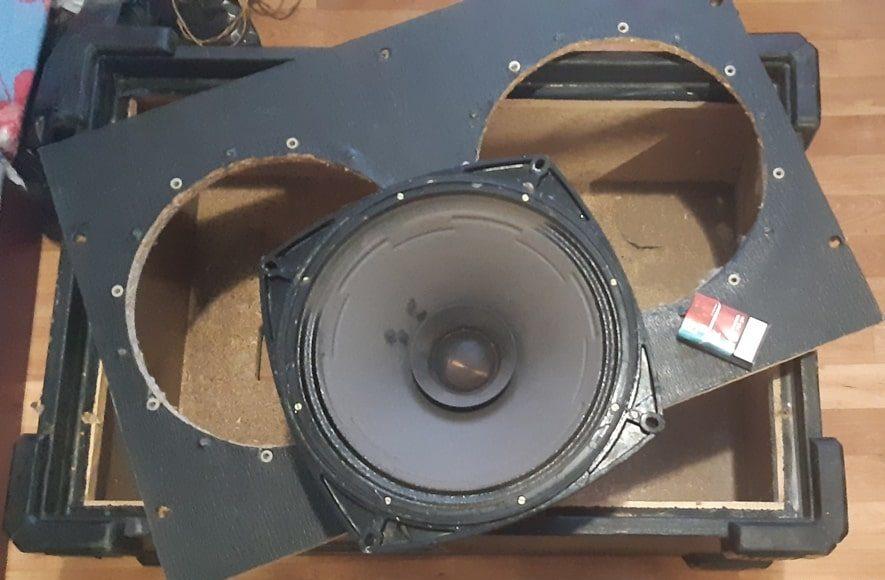

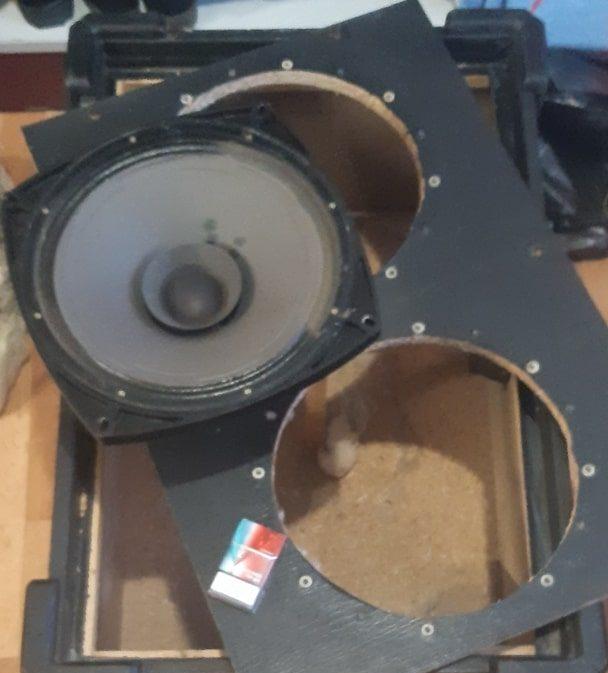

Динамик 4А-32-5 Ломо: характеристики, размеры и описание

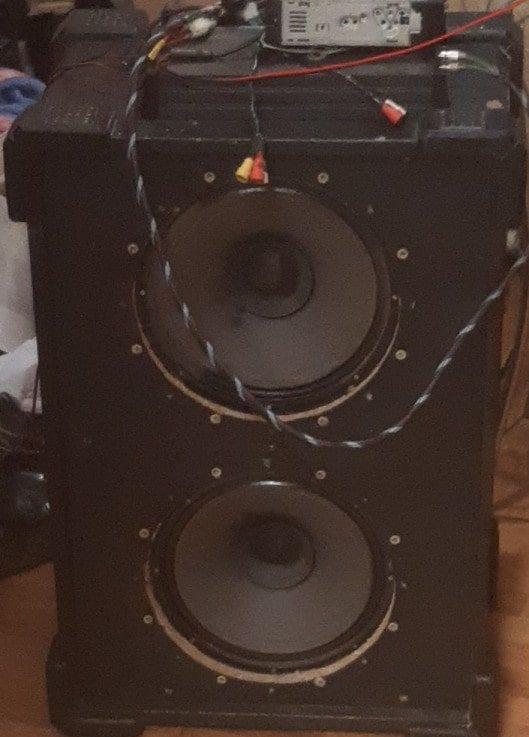

Изготовитель: Ленинградское оптико-механическое объединение им. Ленина. Данная модель является разновидностью известного , но имеет ряд конструктивных отличий. Динамик применялся в акустических системах звуковых колонок для работы в помещениях и на открытом воздухе. Он схож с моделью , однако примененные здесь магниты меньше по размеру, хотя их сплав качественнее. Это после намагничивания дает одинаковое значение индукции в зазоре – 1,35 Тл.

Громкоговорители серии Ломо

Серия динамиков от ЛОМО отличается высоким качеством сборки и надежностью. Если вас интересуют другие модели, рекомендуем ознакомиться с Динамик 25 ГДН-1Л-4, который также широко применяется в любительском аудио.

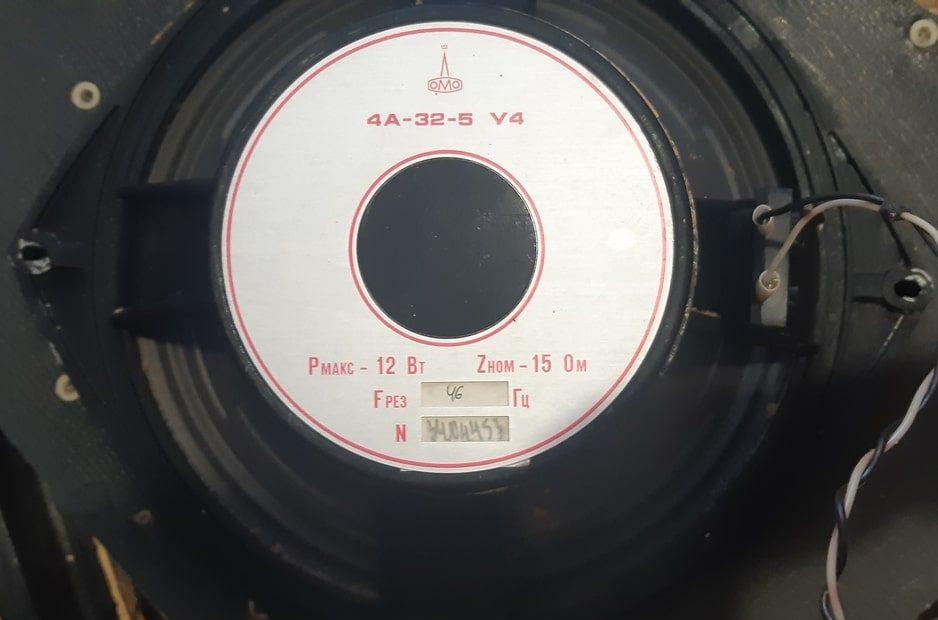

Технические характеристики 4А-32-5

Основные параметры динамика, определяющие его звуковые свойства и возможности применения:

Эффективный диапазон частот: 40 – 16000 Гц
Среднее стандартное звуковое давление: 0,4 Па
Максимальная мощность: 12 Вт

Неравномерность АЧХ: 12 дБ
Номинальное электрическое сопротивление: 15 Ом
Частота основного резонанса: 46 Гц
Размеры: 315х315х190 мм
Вес: 5 кг

Конструкция 4А-32-5

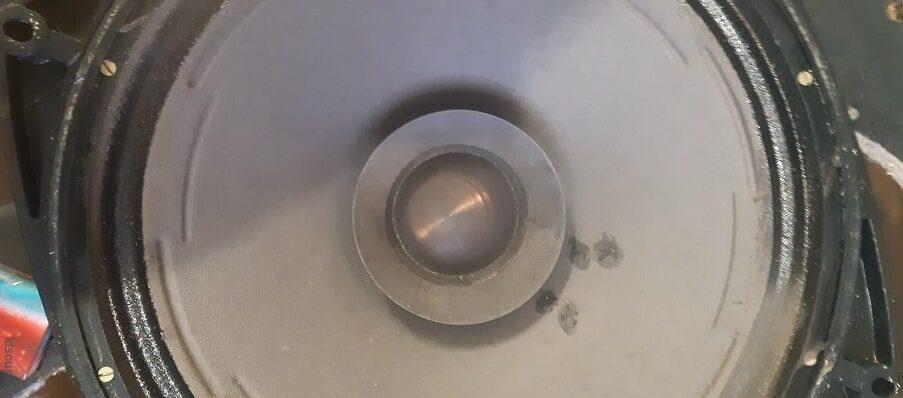

Головка громкоговорителя электродинамического типа, широкополосная, круглая. Рама литая из силумина. Диффузор двухконусный: основной – литой из бумажной массы с криволинейной образующей диаметром 247 мм; дополнительный – жесткий литой бумажный конус диаметром 94 мм и высотой 43 мм. Центрирующая шайба матерчатая бекелизированная, гофрированная. Диаметр керна 44 мм. Диаметр отверстия в верхнем фланце 46,2 мм. Воздушный зазор шириной 1,1 мм и высотой 11 мм. Магнит литой, керновый ЮНДК-24.

Звуковая катушка намотана проводом диаметром 0,18 мм. Намотка 2-х слойная, изоляция выполнена из стеклоткани, общее число витков 130, омическое сопротивление 12 Ом. Каркас катушки изготовлен из алюминиевой фольги толщиной 0,1 мм. Для сравнения, в некоторых современных аналогах, например, в Небольшом широкополосном динамике на магнитной системе от 4А-28, используются более компактные решения.

Электродинамические параметры

Ниже приведены параметры 4А-32-5 с каркасом звуковой катушки из алюминия и сопротивлением 8 Ом:

Re: 6,6 Ом
Fs: 48,6 Гц
Qes: 0,51
Qms: 9,43

Qts: 0,48
BL: 13,02
Sd: 527 см²
Mms: 42,9 г
Vas: 98,6 л
Xmax: ±4,5 мм

При использовании неметаллического каркаса Qms будет ниже, около 2,4. Это важно учитывать при проектировании корпусов, например, для 2-х полосной АС на Alphard LW-65A4 и TW-318, где качество динамика напрямую влияет на итоговый звук.
