Динамик 25 ГДН-1Л-4: характеристики, размеры и аналоги

25 ГДН-1Л-4 — это советский низкочастотный динамик диаметром 25 см (10 дюймов) и номинальным сопротивлением 4 Ом. Паспортная мощность составляет 25 Вт, что позволяет использовать его в мощных акустических системах. Динамик отличается надежной конструкцией и глубоким басом, что делает его популярным выбором для реконструкции vintage-аудиотехники и создания самоделок. В отличие от современных аналогов, он требует правильного подбора корпуса для раскрытия потенциала.

Громкоговоритель разработан в период СССР, что гарантирует высокие стандарты сборки и использование качественных материалов. Динамик способен работать длительное время без перегрузок, сохраняя целостность подвеса и катушки. Полярность подключения стандартная, что упрощает интеграцию в схемы с другими динамиками. Характер звучания отличается чистотой и насыщенностью низких частот, обеспечивая широкий спектр применения — от домашних кинотеатров до профессиональных студийных мониторов.

Модель 25 ГДН-1Л-4 расшифровывается следующим образом: «25» — диаметр диффузора в сантиметрах, «ГДН» — громкоговоритель низкочастотный, «1Л» — первая литерная модификация, «4» — номинальное сопротивление в Омах. Эти динамики находят широкое применение в закрытых выносных акустических системах первой и второй групп сложности. Среди преимуществ стоит отметить простоту подключения и ремонтопригодность. Для сравнения, более современные модели, такие как Динамик 25 ГДН-3-8, могут иметь иные параметры добротности, но 25 ГДН-1Л-4 остается эталоном советской низкочастотной динамики.

Таблица характеристик 25 ГДН-1Л-4

Низкочастотный электродинамический громкоговоритель , г. Красный Луч, Украина. Применяется в закрытых выносных акустических системах первой и второй групп сложности в качестве низкочастотного звена при работе в помещениях.

Технические характеристики 25ГДН-1Л

Диапазон частот: 63 – 5000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 84 дБ

Сопротивление: 4 Ом

Рабочая мощность: 8 Вт

Паспортная мощность: 25 Вт

Долговременная мощность: 27 Вт

Кратковременная мощность: 30 Вт

Частота основного резонанса: 90 Гц (±10 Гц)

Полная добротность: 0,45 (±0,1)

Эквивалентный объем: 11 л

Вес: 1,25 кг

Особенности конструкции 25ГДН-1Л

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Диффузор конусный с криволинейной образующей, изготовленный из бумажной массы с пропиткой. Подвес тороидальной формы, изготовленный из резины. Центрирующая шайба изготовлена из ткани с пропиткой. Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,23 мм. Намотка двухслойная, в первом слое 46 витков, во втором – 45, высота намотки 12,4 мм, омическое сопротивление 3,1 Ом (±0,4 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70. Высота 3К 25,4 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) – 26,6 мм;

Магнитная цепь состоит из следующих элементов:

1. кольцевого ферритового магнита марки М25РА170 размером К85х35х15 мм;
2. керна диаметром 25 мм;

3. верхнего фланца с отверстием диаметром 27,3 мм;
4. Высота воздушного зазора 8 мм, его радиальная ширина 1,1 мм, индукция в зазоре 0,8 Тл.

Подвижная система 25ГДН-1Л:

Аналоги и замена 25 ГДН-1Л-4

При поиске замены для 25 ГДН-1Л-4 или аналогов для других проектов, стоит учитывать параметры добротности и эквивалентного объема. Если вам нужен динамик с похожими размерами, но другими характеристиками, обратите внимание на Динамик 35 ГДН-1М-4, который часто используется в более мощных системах. Также хорошим вариантом может стать Динамик 35 ГДН-1-4 (25 ГД-26Б), который имеет схожую историю и конструктивные особенности, хотя и отличается диаметром диффузора. Выбор аналога зависит от типа акустического оформления и желаемого звучания.

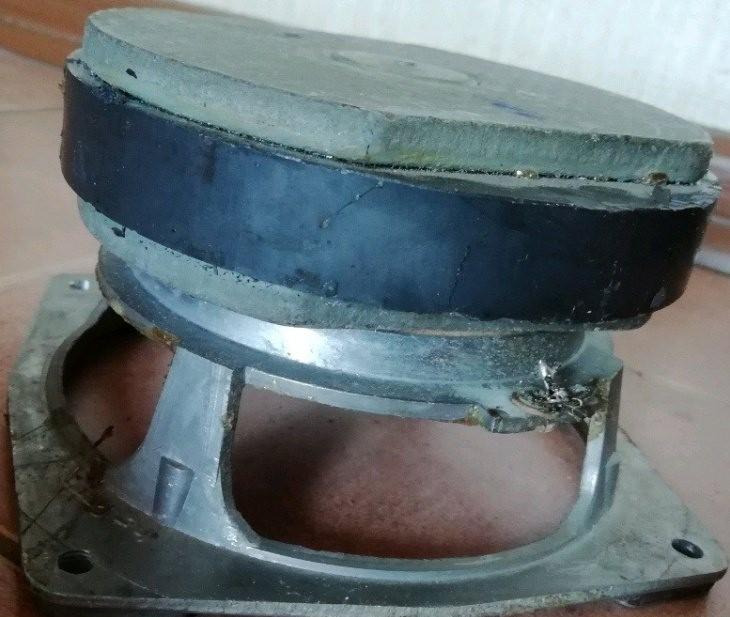

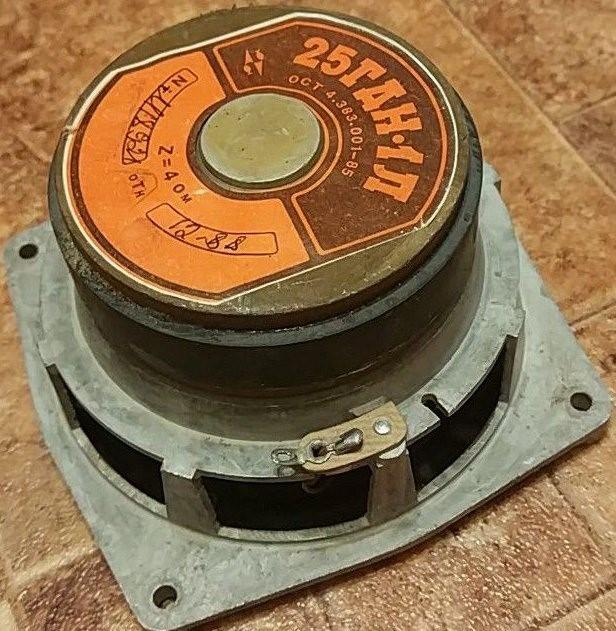

25 ГДН-1Л-4 с большим кольцевым магнитом диаметром 110 мм:
