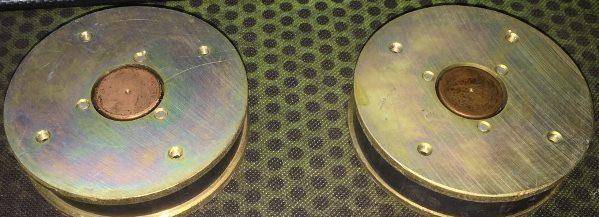

Изначально целью было создание громкоговорителя в качестве СЧ звена для одной из многополосных систем. Однако, проанализировав полученные результаты измерений, я принял решение вывести этот проект в ряд широкополосных громкоговорителей. За основу была взята магнитная цепь и звуковая катушка от . Для сравнения, похожий подход применяется и при использовании Динамик 4А-32-5 «Ломо», который также часто служит базой для кастомных конструкций.

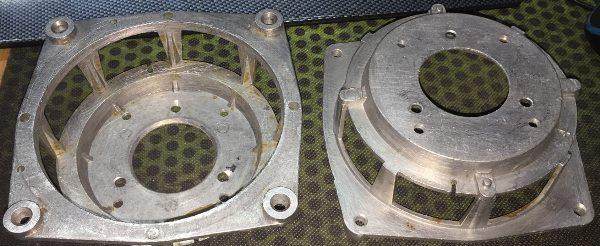

В качестве рамы использованы детали от или от . Это позволяет получить необходимую жесткость и геометрию для диффузора.

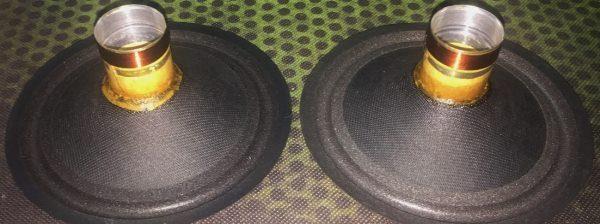

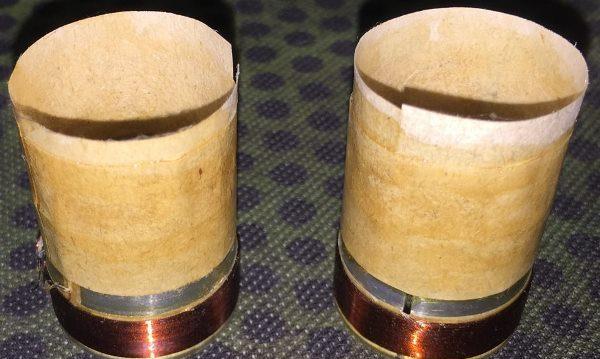

Паук (центратор) взят от динамика 20ГДС. Пыльник изготовлен самостоятельно, так как стандартные решения не подходили по размерам. Бумажный диффузор с ППУ подвесом были приобретены отдельно. Первой технической проблемой стало то, что стандартный диффузор оказался слишком коротким для данной конструкции, поэтому пришлось нарастить каркас катушки.

Получившийся каркас оказался длиннее штатного. После примерки к диффузору лишняя часть была аккуратно подрезана. Стык между новым каркасом и бумажным диффузором был усилен одним слоем тонкой бумаги с обеих сторон для предотвращения разрыва подвесной системы.

Зазор между керном и катушкой составил всего 0,1-0,15 мм, что является очень малым значением. Однако после тщательной центровки динамик работает без призвуков и задеваний. Для сравнения, в Изодинамический громкоговоритель используются другие принципы крепления катушки, но здесь классическая конструкция показала свою надежность.

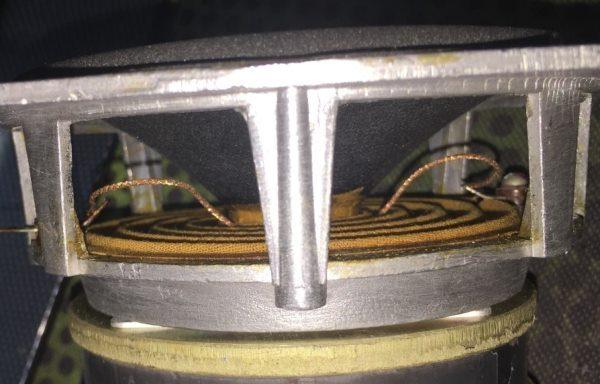

Канатики крепятся под центрирующим шайбой (ЦШ), непосредственно на каркас. Для механического усиления они прихвачены нитью. Вся сборка производилась на клей БФ-2. Для удобства приклеивания подвеса к раме рекомендую предварительно прогрунтовать приклеиваемую поверхность подвеса клеем ПВА — это улучшит адгезию.

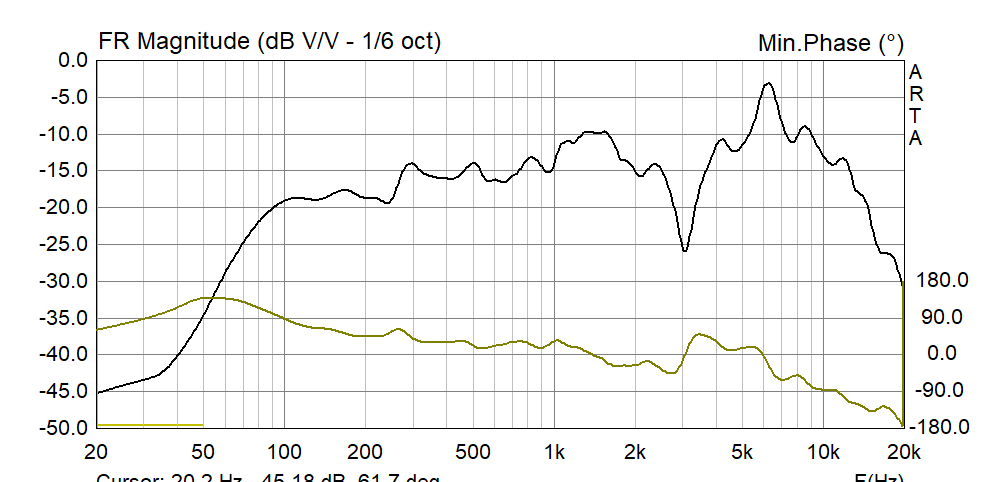

Результаты измерений показали резонанс на частотах 69,4 Гц и 73,5 Гц. Теперь задача заключалась в изготовлении пыльника. Чтобы выбрать ему оптимальную форму, было решено провести серию опытов. Сначала посмотрим, как выглядит АЧХ без приклеенного пыльника. Измерения проводились на расстоянии 10 см с окном 20 мс:

На графике видна глубокая яма на 3 кГц, вызванная резонансом воздушной массы в зазоре катушки (колодец). Тканевый пыльник диаметром 3 см не смог устранить эту проблему и мало повлиял на АЧХ. В качестве эксперимента я заполнил его конической вставкой:

Новая АЧХ:

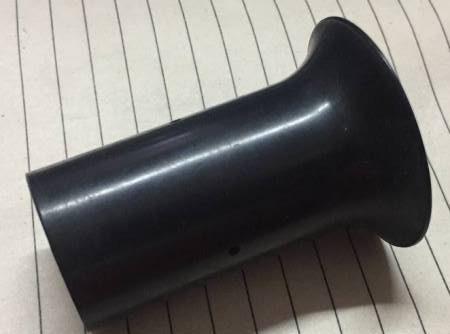

Яма на 3 кГц исчезла, однако появился пик на 6,3 кГц. Методом подбора была найдена альтернативная вставка:

Она выходит почти под высоту гофра диффузора. АЧХ улучшилась:

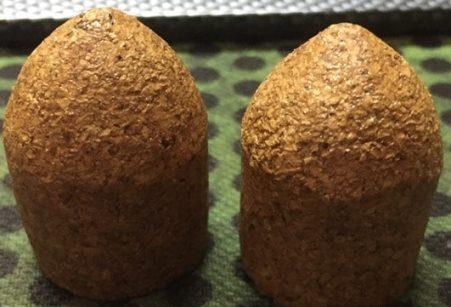

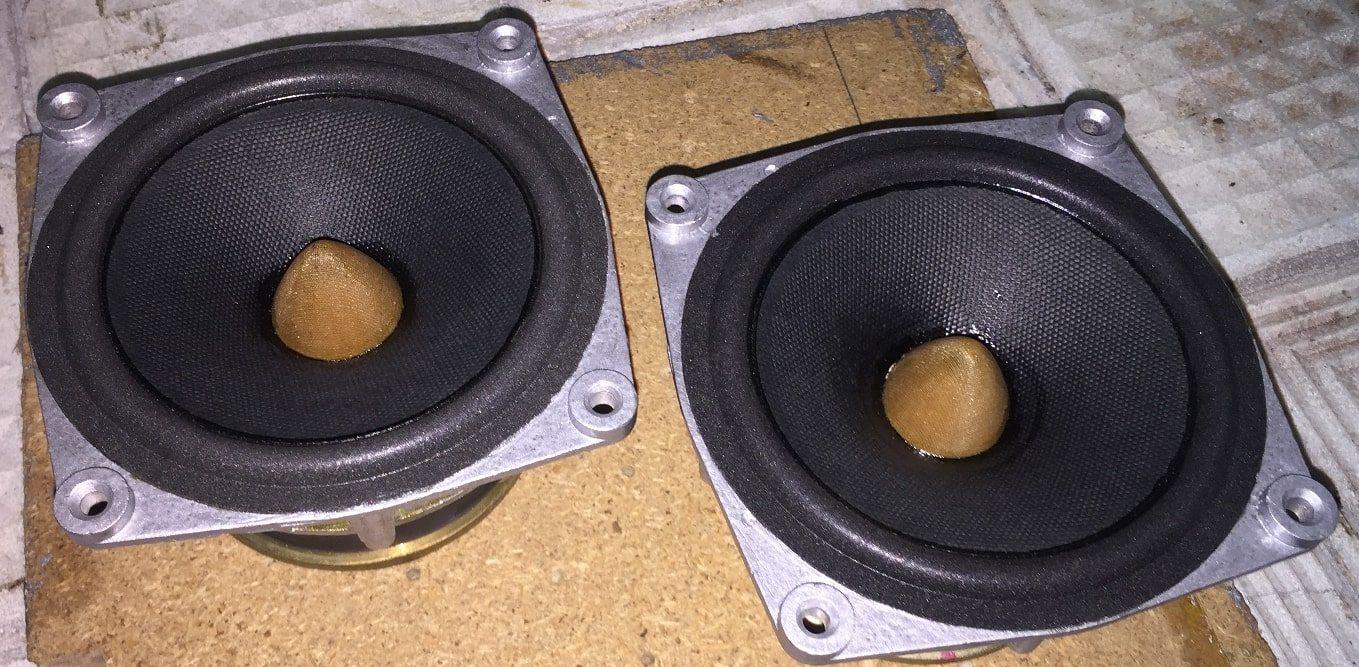

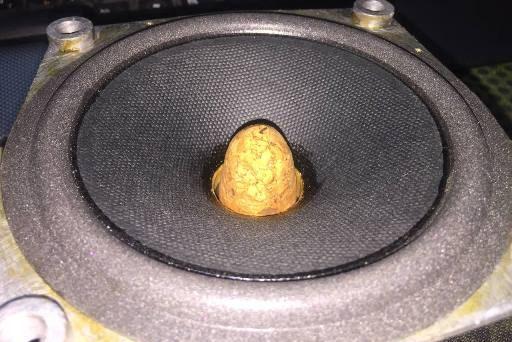

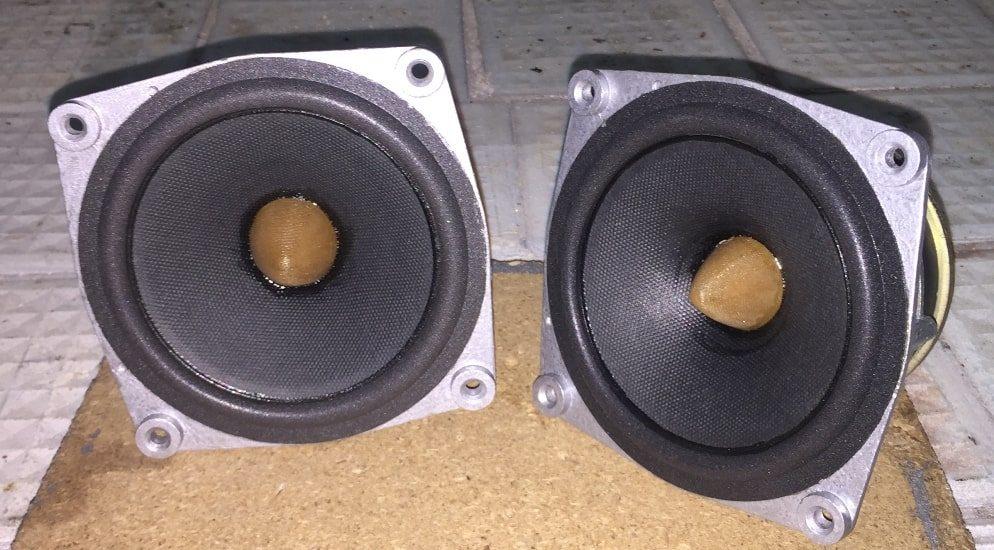

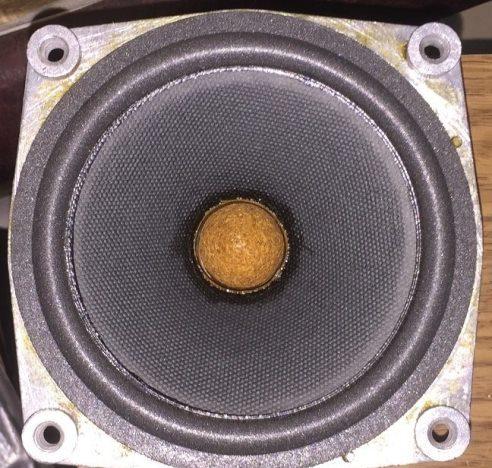

Однако это решение справедливо только для АЧХ по оси. Под углом наблюдается спад, к тому же изготовление такой вставки — слишком кардинальное и сложное решение. Я решил пойти другим путем: приклеить конические пули из винных корковых пробок (предварительно пропитанных БФ-2) на керн, а пыльник установить в виде конуса.

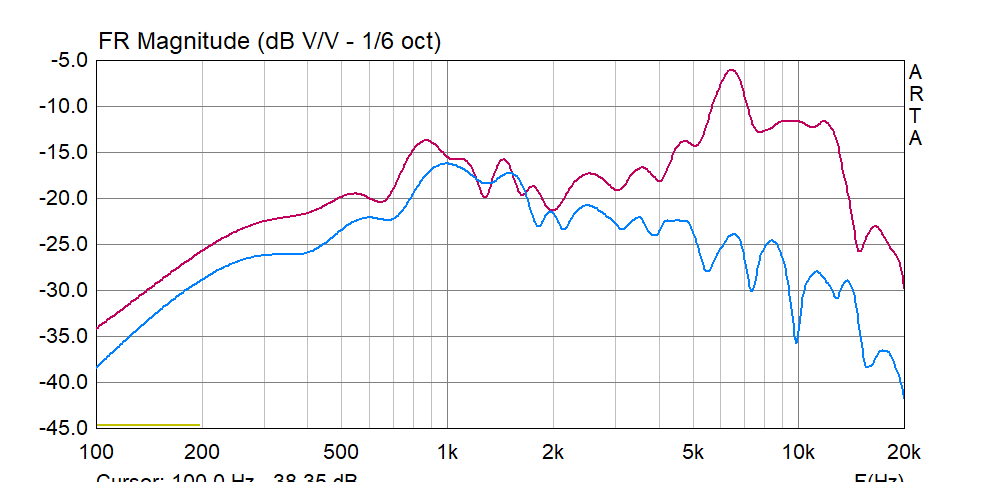

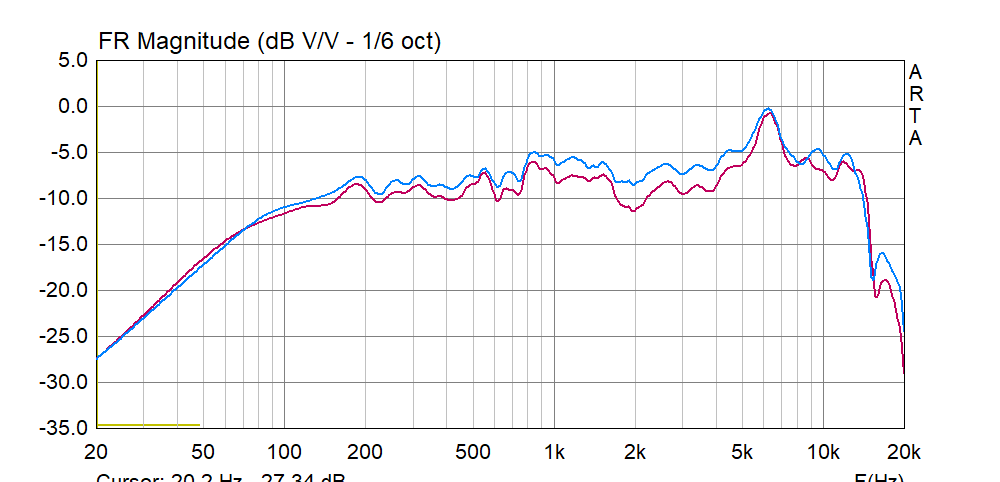

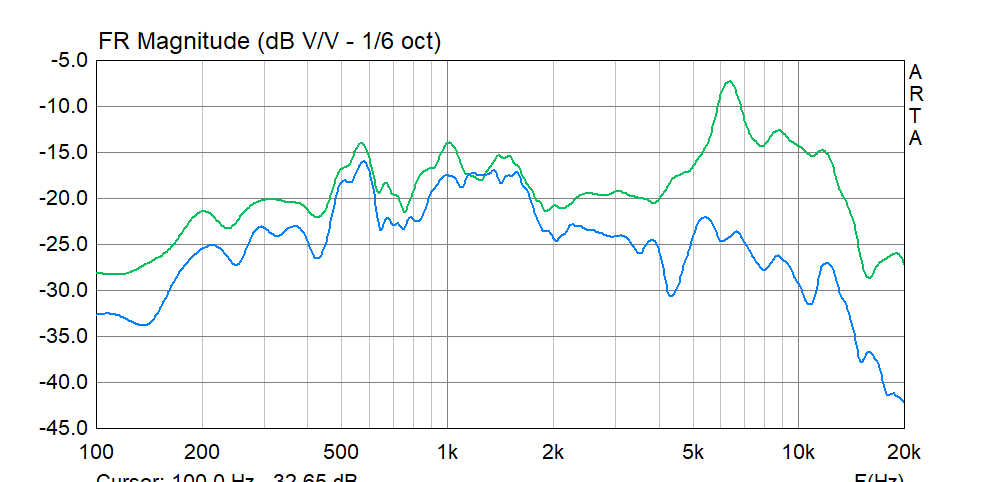

АЧХ по оси и под углом:

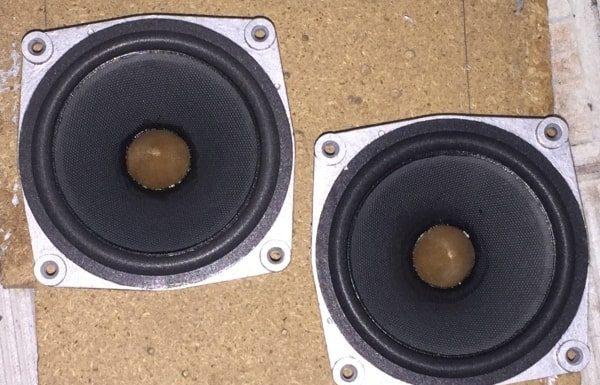

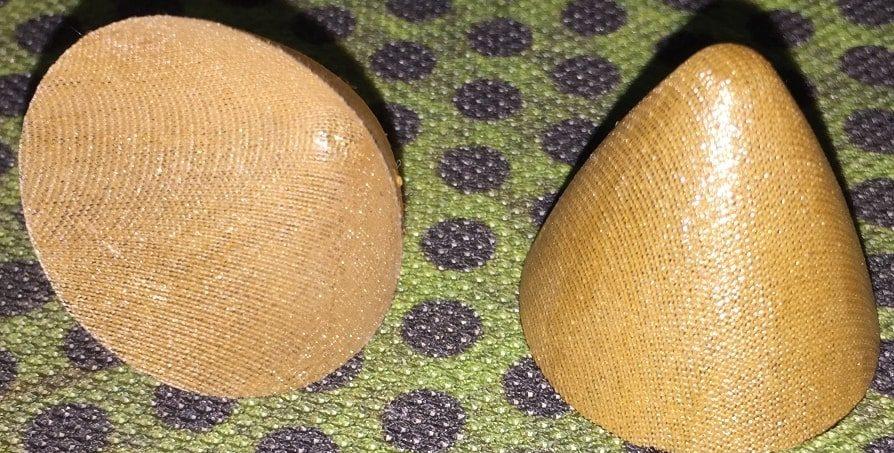

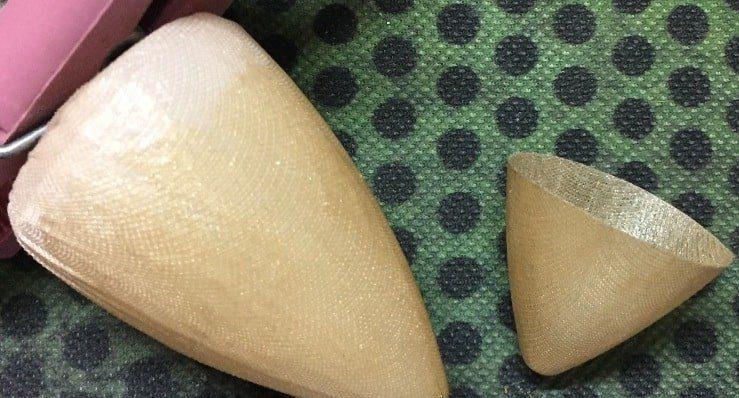

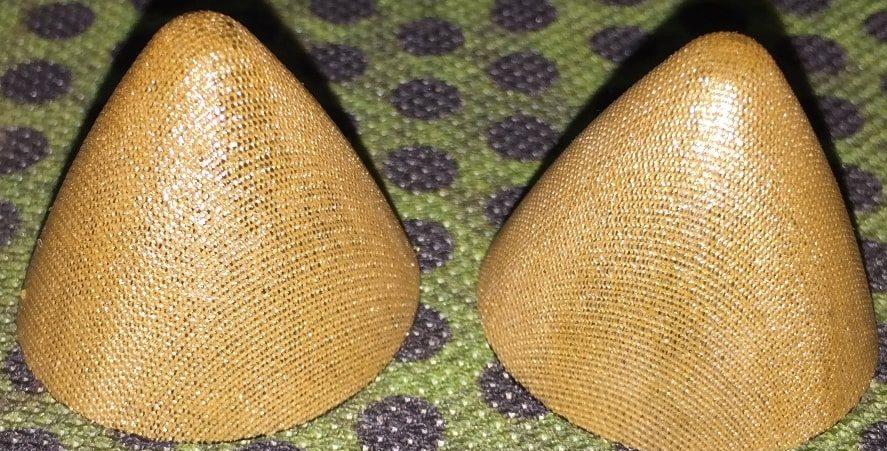

Теперь очередь дошла до пыльника. Диффузор не такой высокий, как родной от данных рам. Поэтому готовые пыльники из магазинов сильно выступали над подвесом. Было решено изготовить его самостоятельно. За форму была взята лампа. На нее была намотана пищевая пленка, натянуты капроновые колготы и покрыта клеем БФ-2 в 3 слоя с просушкой.

Через сутки, после полного высыхания, пыльник был аккуратно снят тонким металлическим щупом под пленкой. Высота составила 24 мм, диаметр по краю диффузора у катушки — 28 мм. Вес пыльника — 0,15 г и 0,17 г, но позже он увеличился примерно до 0,25 г, так как нижняя часть пропиталась ПВА для приклеивания на диффузор (чтобы избежать деформации от БФ-2).

Пыльник был прихвачен на клей Изофикс, а затем закреплен БФ-2.

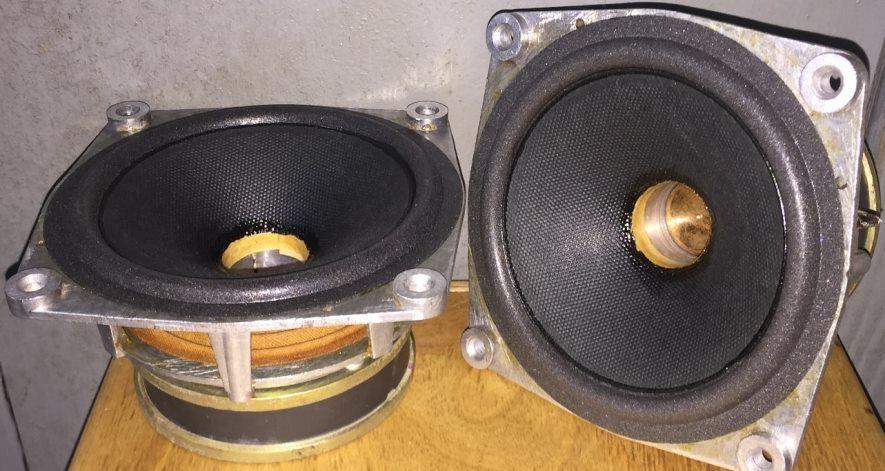

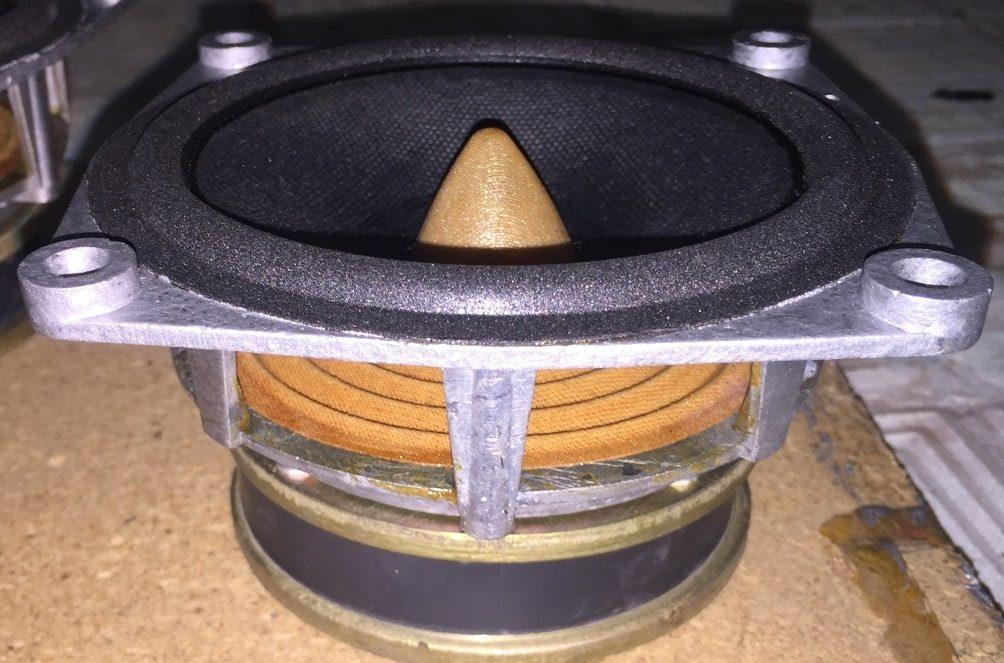

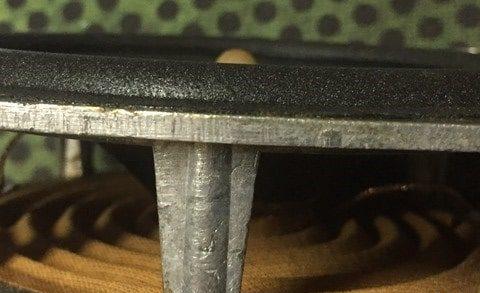

По высоте пыльник доходит до нижней части подвеса, обеспечивая правильную геометрию хода катушки:

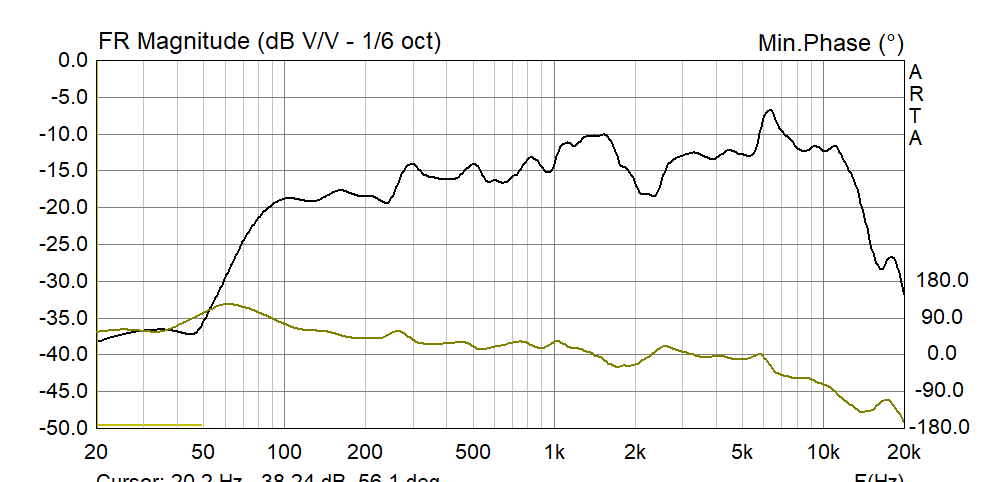

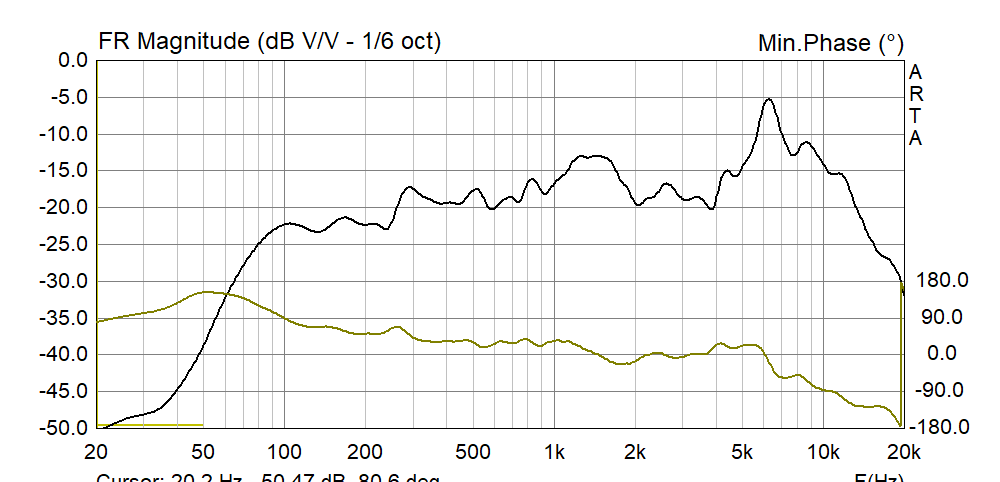

Финальная АЧХ: (расстояние 5 см, окно 20 мс):

График снят по оси и под углом 30°. Окно 5 мс, расстояние 40 см:

Глубокая яма на 3 кГц ушла, но небольшой пик на 6,3 кГц остался. Рабочий диапазон частот составляет примерно 100-16000 Гц. Максимальная мощность — 6 Вт.

Параметры Т-С пары:
