Динамик 35 ГДН-1М-4 «Романтика»: характеристики, размеры и применение

Низкочастотный электродинамический громкоговоритель 35 ГДН-1М-4 «Романтика» — это легендарный компонент советской акустики мощностью 35 Вт и сопротивлением 4 Ом. Динамик диаметром 12 дюймов (300 мм) широко применялся в знаменитых колонках 25АС-121 и 50АС-105. Он отличается высокой надежностью, качественным звучанием и простотой замены в ретро-акустике. Ниже представлены точные технические параметры и описание конструкции.

Технические характеристики 35 ГДН-1М-4

Для правильного подбора усилителя и расчета акустического оформления (АС) важно опираться на точные параметры ТДС (теоретико-досадной системы). В таблице приведены основные электрические и акустические данные динамика.

Конструкция и описание динамика 35ГДН-1М

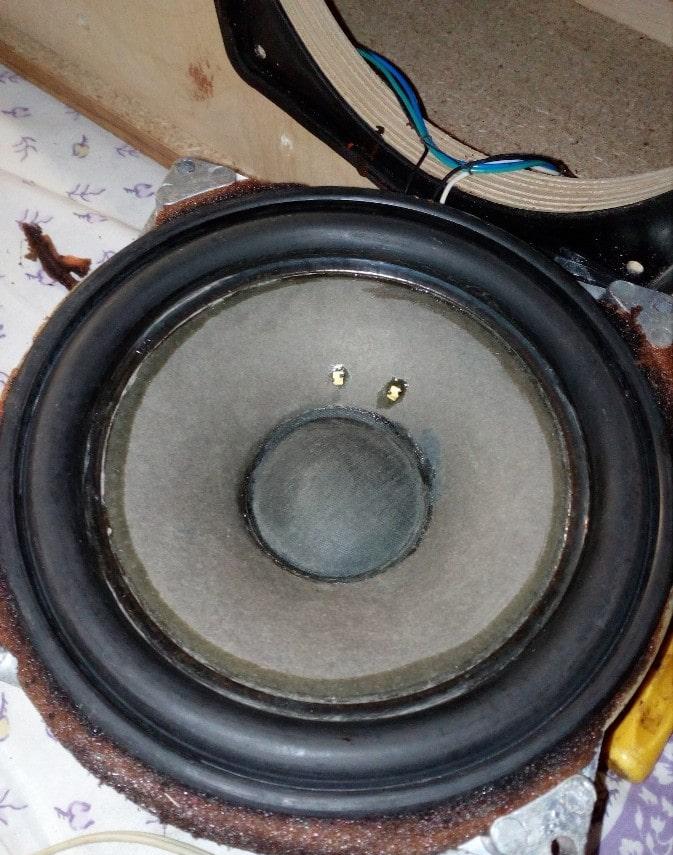

Головка громкоговорителя выполнена по классической схеме с конусным бумажным диффузором, пропитанным специальным составом для повышения жесткости и влагозащиты. Подвес тороидальной формы изготовлен из долговечной резины, а центрирующая шайба — из ткани с пропиткой. Магнитная система построена на кольцевом ферритовом магните марки М28РА180 размером 110х45х16 мм. Индукция в зазоре составляет 0,95 Тл, что обеспечивает высокий КПД и чистый звук.

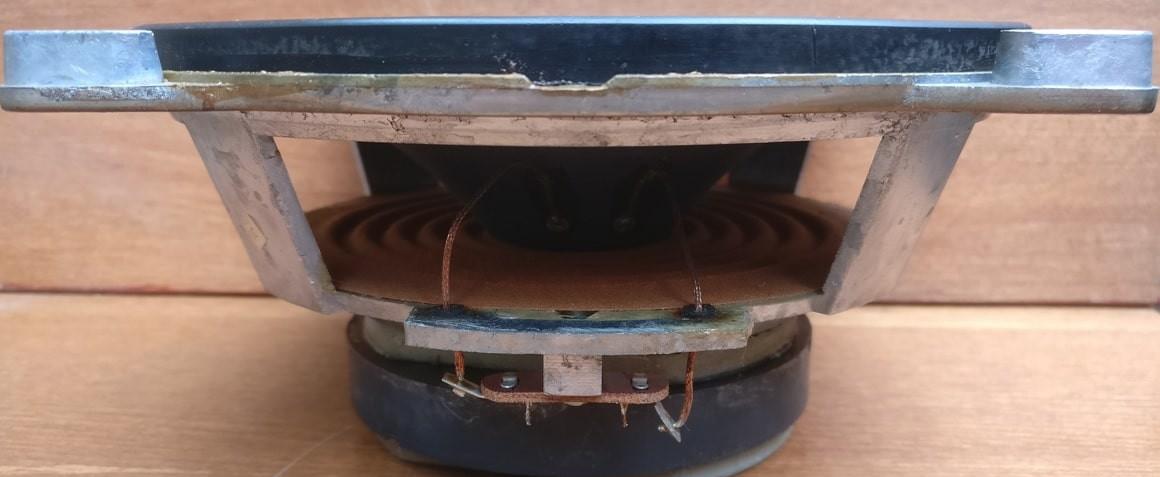

Корзина динамика — литая, из алюминиевого сплава, что гарантирует жесткость конструкции и минимальные искажения при больших ходах диффузора. Модель 35ГДН-1М является практически полным аналогом известного , выпускавшегося на Харьковском заводе. Также стоит отметить, что для более компактных систем существовал уменьшенный аналог 35ГДН-1М размером 5 дюймов, однако 35 ГДН-1М-4 остается эталоном для больших напольных и полочных АС.

История и применение в акустических системах

Динамики «Романтика» устанавливались в качестве низкочастотного звена в акустические системы и . Эти колонки стали настоящим символом качественного звука 80-х годов. В первых выпусках завода данные динамики могли иметь маркировку без буквы «М» (25ГДН-1-4), но логотип торговой марки «Романтика» присутствовал на наклейке.

Благодаря высоким параметрам ТДС, этот динамик отлично подходит для оформления типа «закрытый ящик» объемом около 50 литров или фазоинвертора. Он способен выдавать глубокий и насыщенный бас, сохраняя детализацию на средних частотах. Для тех, кто ищет альтернативы или дополнительные компоненты для ремонта, можно также рассмотреть динамик 0,5 ГД-36 для ВЧ-звена или 4 ГД-34 в качестве СЧ-головки.

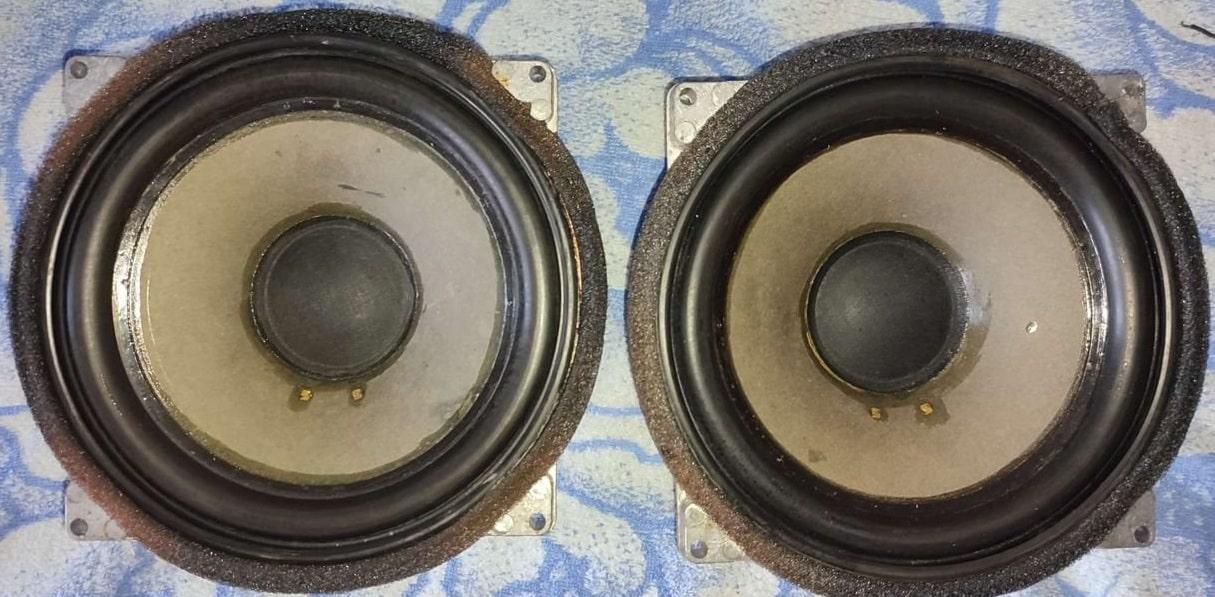

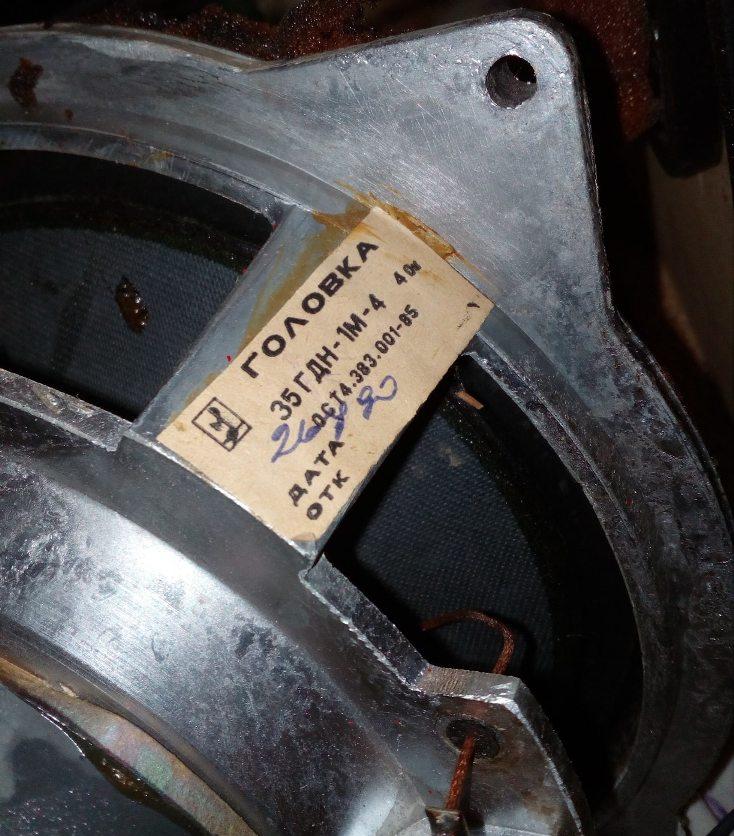

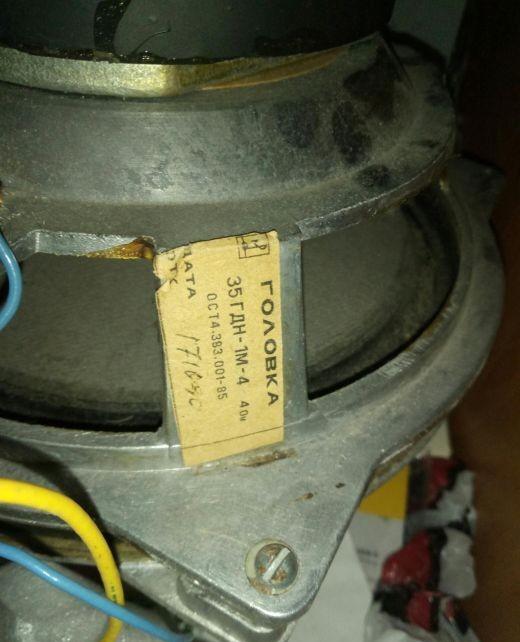

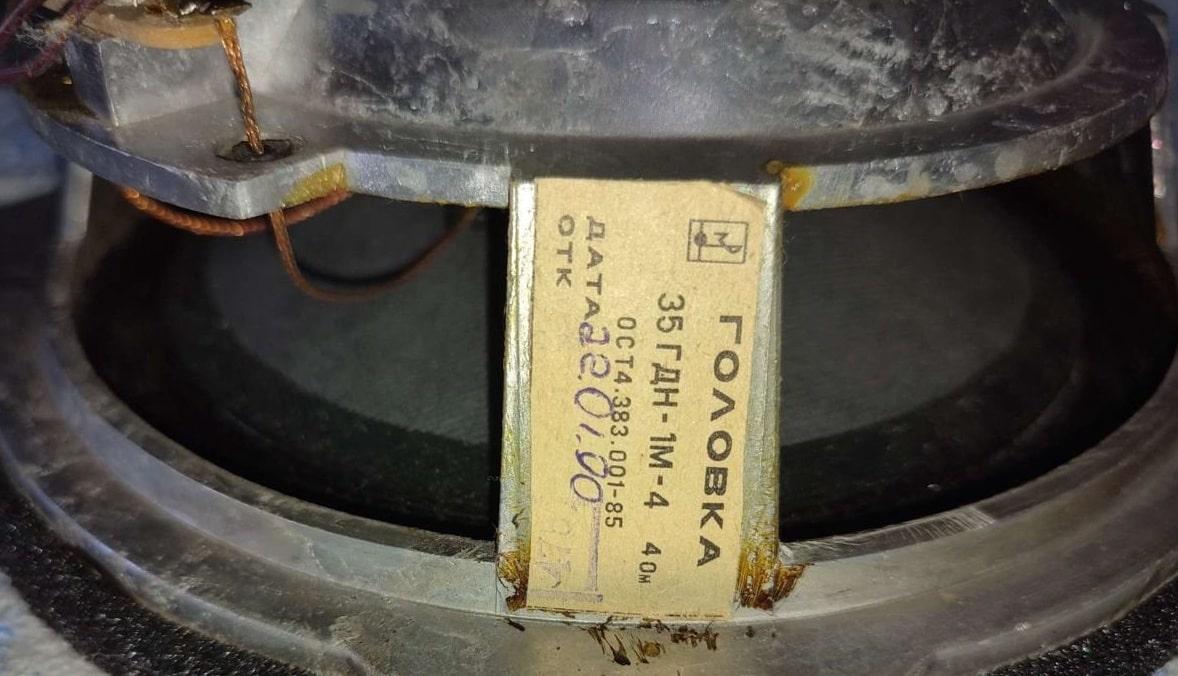

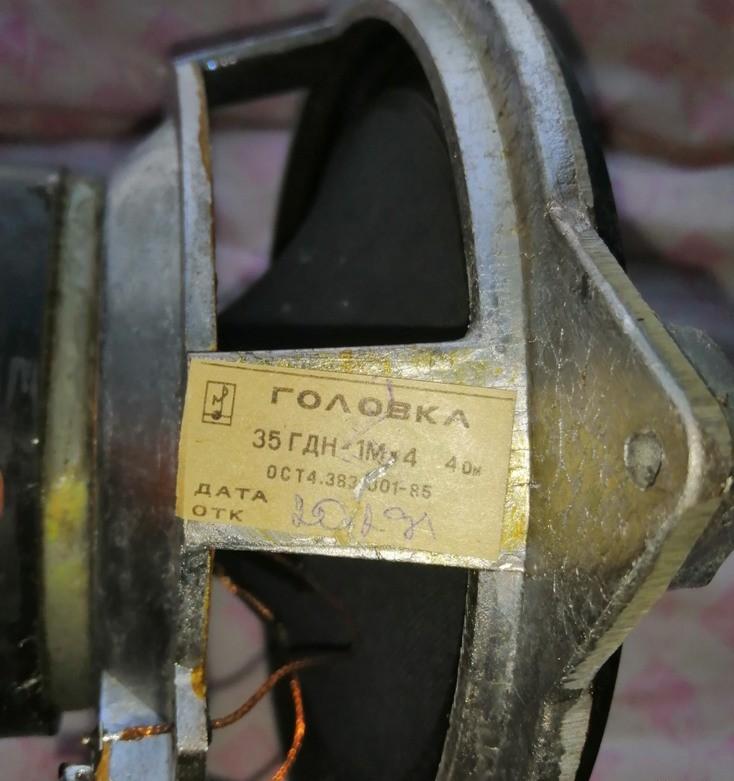

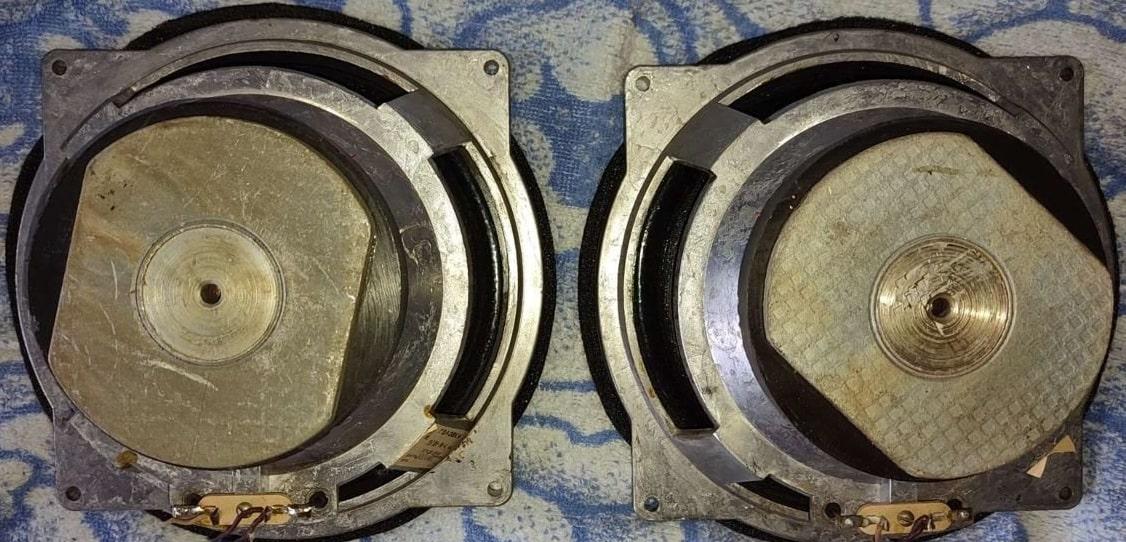

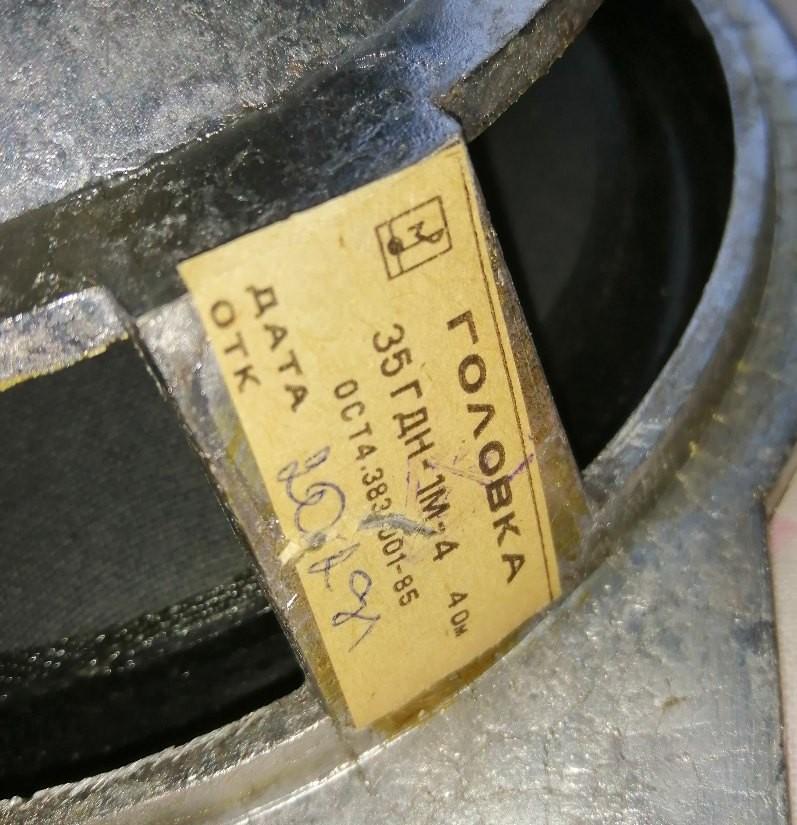

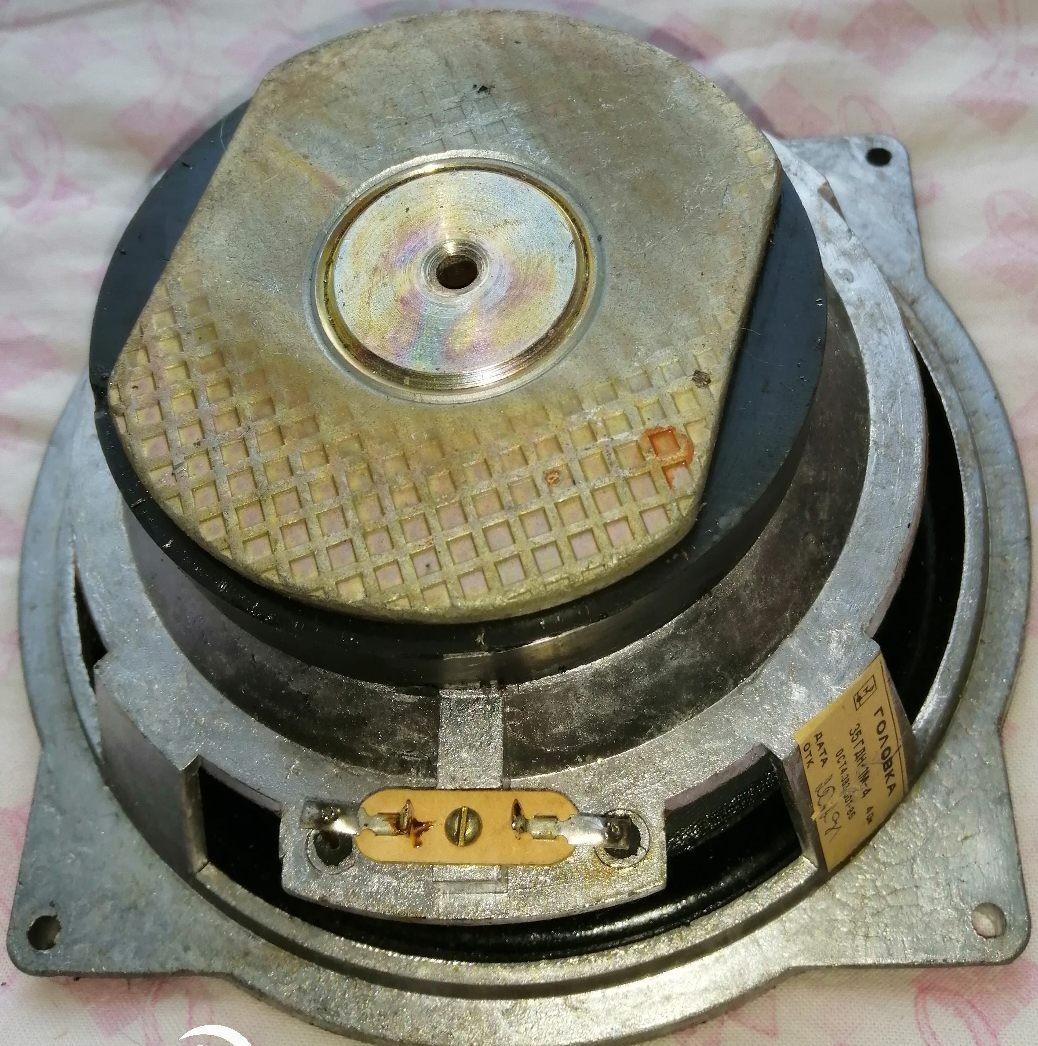

35ГДН-1М из 25АС-121: виды и детали

Магнитная система динамика отличается высокой стабильностью. Керн имеет диаметр 39,82 мм, а верхний фланец оснащен отверстием диаметром 42,75 мм. Высота воздушного зазора составляет 7 мм, радиальная ширина — 1,46 мм. Такие параметры обеспечивают минимальные нелинейные искажения и позволяют динаматику работать с высокой мощностью без перегрева.

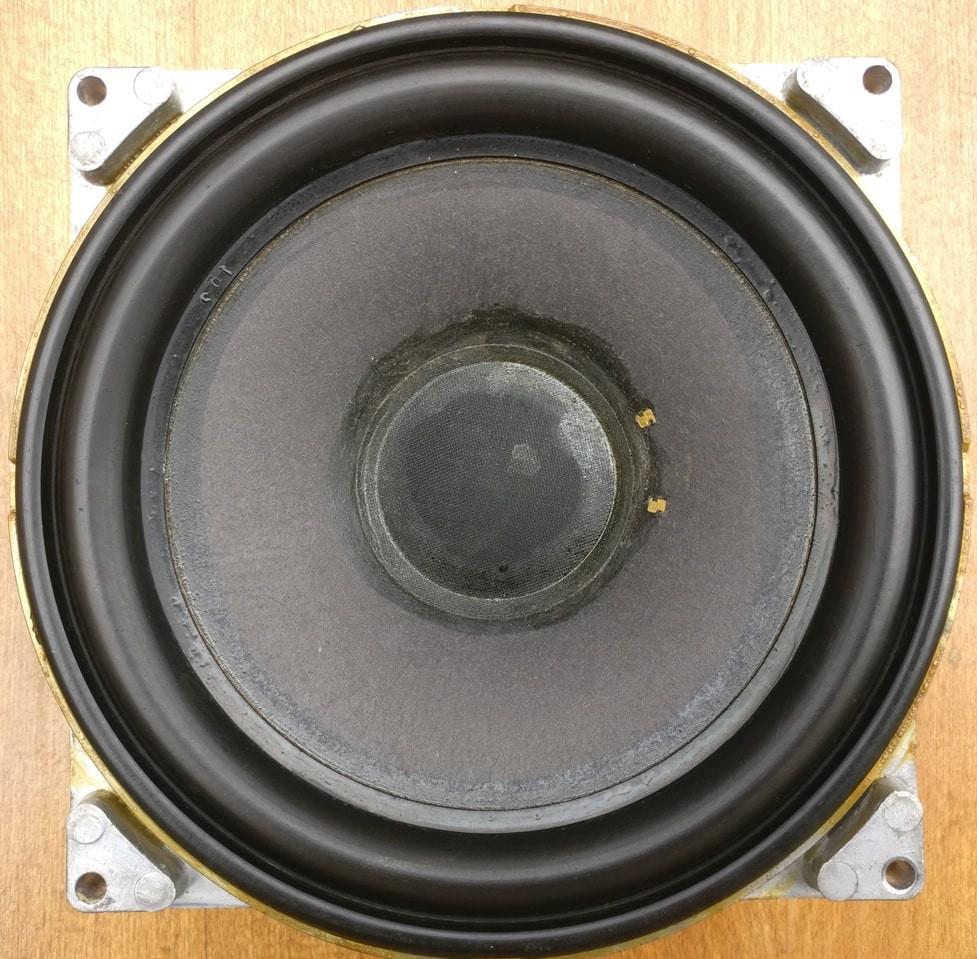

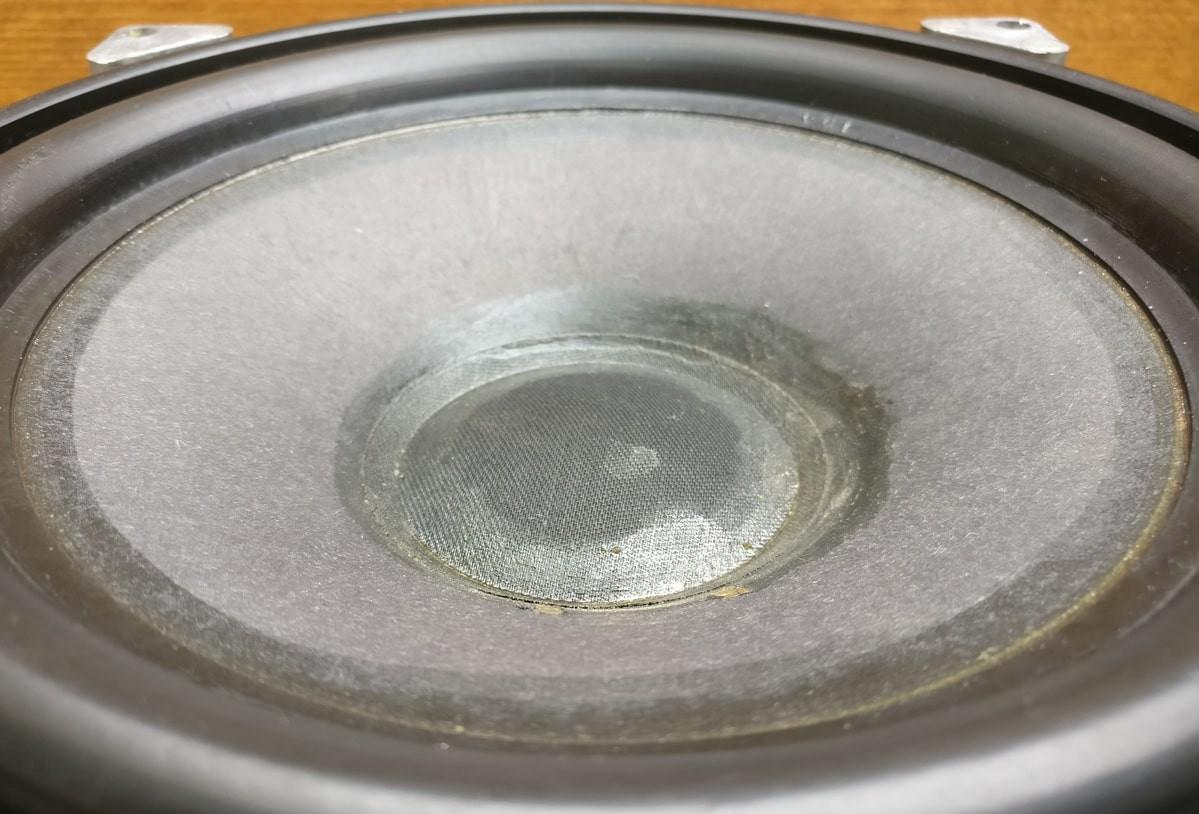

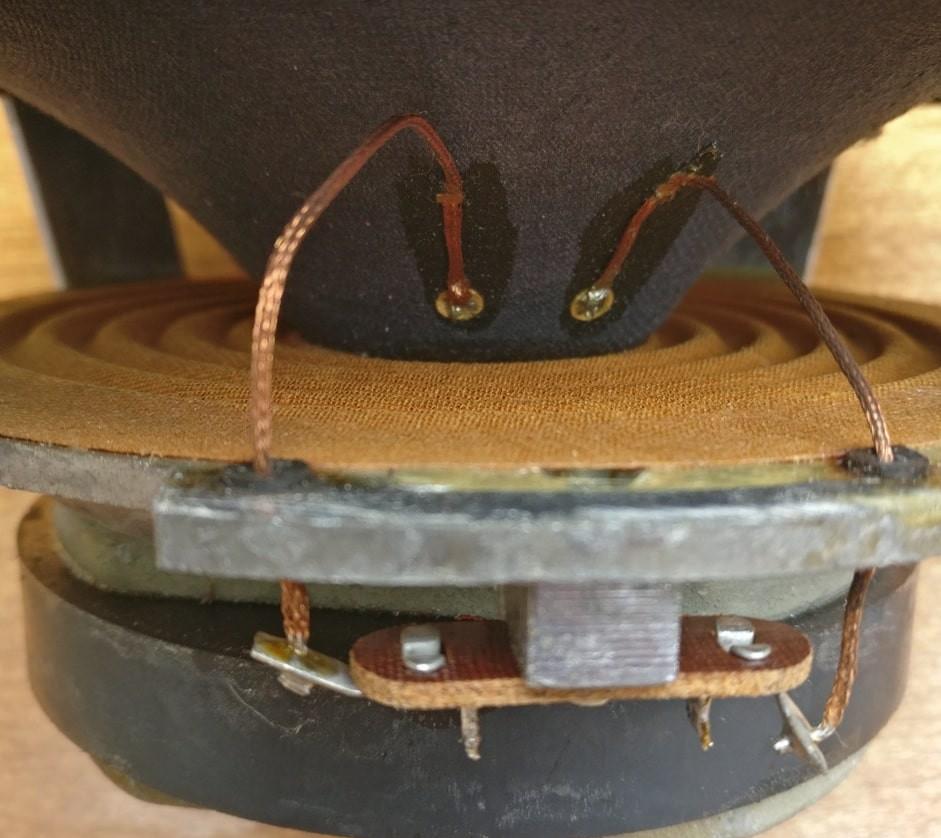

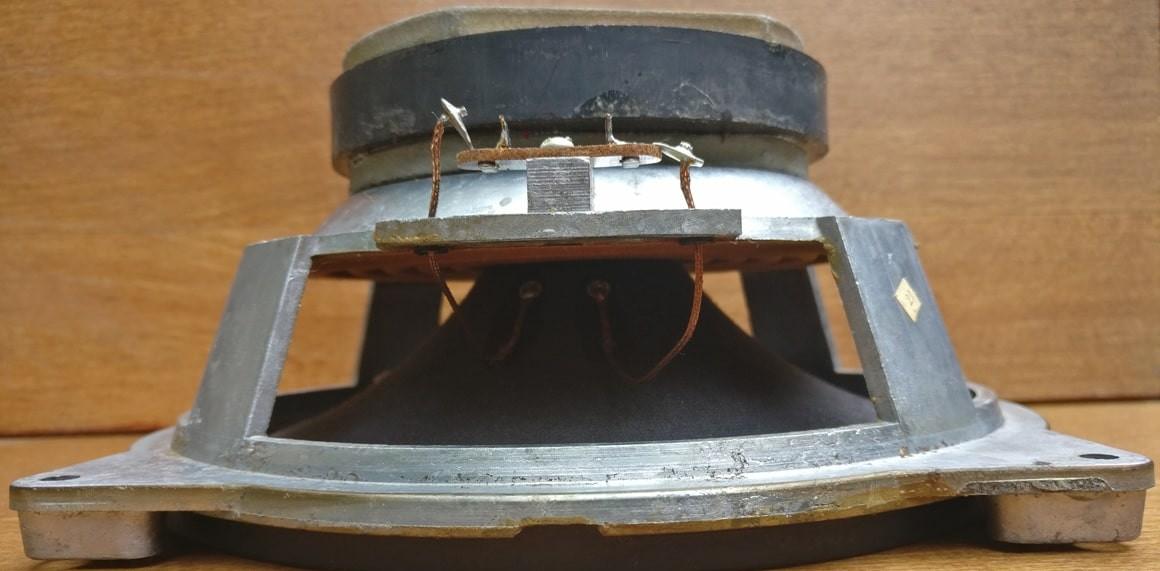

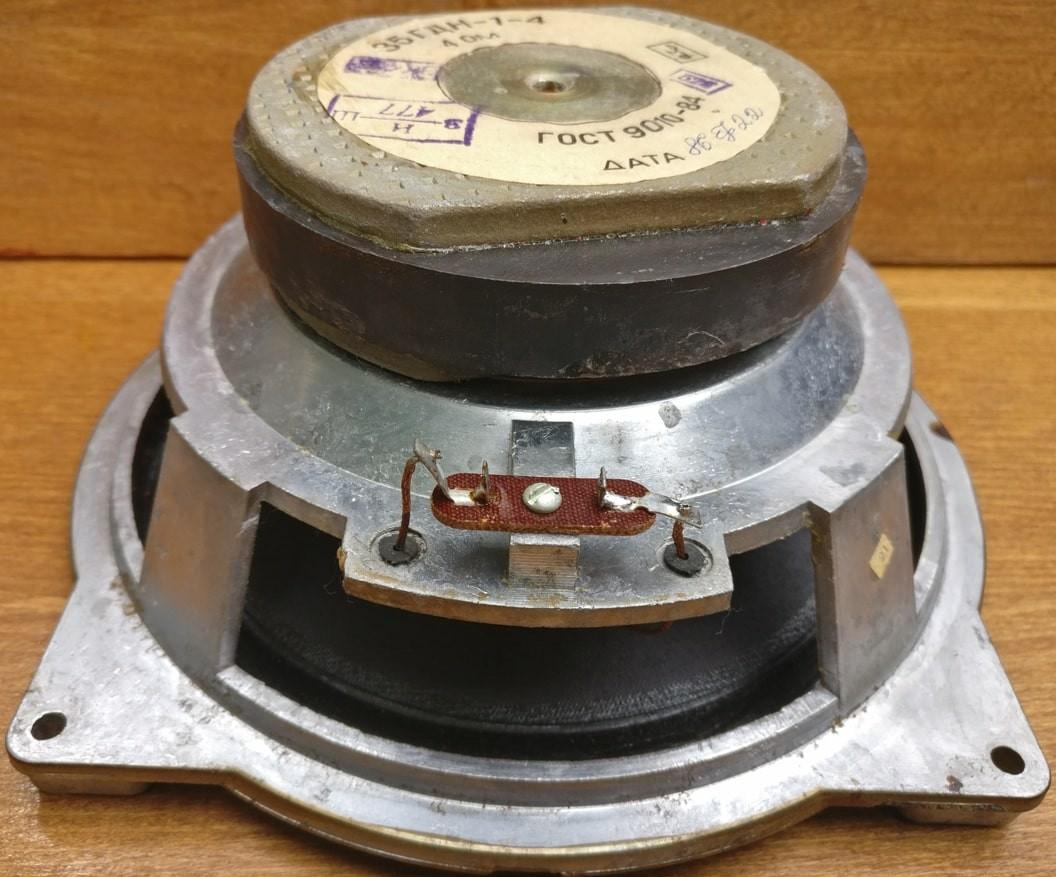

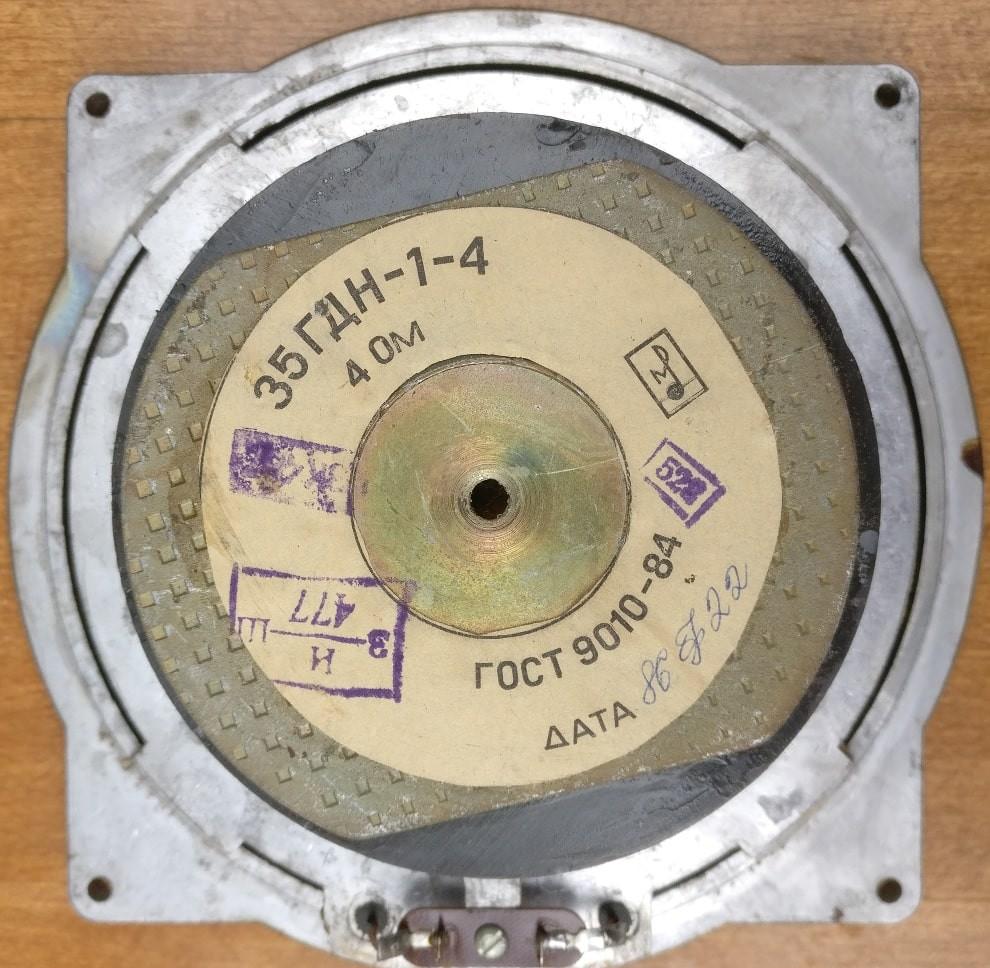

Фото 35ГДН-1-4 без буквы “М” прислал Денис.
