Динамик 4ГД-34: характеристики, размеры и аналоги

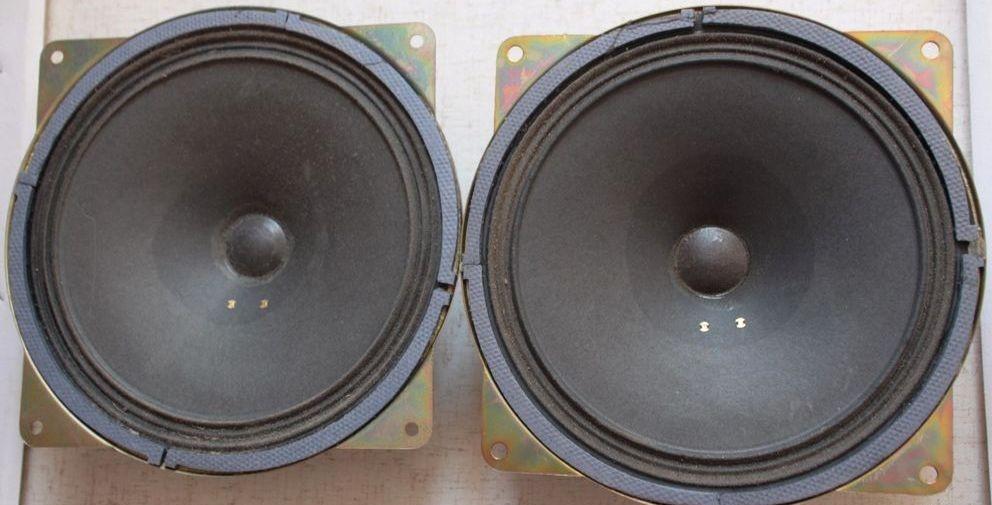

Громкоговоритель 4ГД-34 — это советский широкополосный динамик, разработанный для использования в бытовой радиоаппаратуре. Его отличает надежная конструкция и чистый звук, который достигается благодаря качественным материалам: бумажному диффузору и прочному стальному диффузодержателю. Благодаря универсальности, этот динамик часто выбирают для создания самодельных акустических систем, а также для ремонта vintage-техники. Для сравнения, его характеристики схожи с другими советскими динамиками, такими как Динамик 25 ГДШ-1Л-4 «Корвет», однако 4ГД-34 имеет более компактные размеры и подходит для средних частот.

Описание и назначение динамика

Главной особенностью 4ГД-34 является его способность работать как во встроенных, так и в переносных акустических системах. Динамик не экранирован, что позволяет ему отдавать больше энергии в окружающую среду, обеспечивая глубокий бас для своего размера. Инженеры учли все потребности аудиофилов того времени: динамик обеспечивает широкий диапазон звуков и насыщенный звук при любой громкости.

Прочность и долговечность конструкции позволяют использовать его не только в домашних системах, но и в профессиональных студиях или автомобильной аудиотехнике (при условии правильной доработки). Аккуратный дизайн и классическое исполнение делают его отличным выбором для реставрации старой техники.

Таблица технических характеристик

Ниже приведены основные параметры, определяющие возможности данного громкоговорителя:

Технические параметры и конструкция

Эффективный рабочий диапазон частот динамика составляет 63 – 12000 Гц, что обеспечивает достаточно широкий спектр звуков. Чувствительность на уровне 90 дБ позволяет динамично работать даже от маломощных усилителей.

Конструктивно это электродинамическая головка круглого типа с неэкранированной магнитной цепью. Диффузодержатель изготовлен методом штамповки из стали, что обеспечивает жесткость конструкции. Диффузор и подвес выполнены из бумажной массы, а центрирующая шайба сделана из ткани, пропитанной бакелитовым лаком, что повышает долговечность подвеса.

Дополнительные электрические параметры:

• Неравномерность АЧХ: 10 дБ
• Среднее стандартное звуковое давление: 97 дБ (0,2 Па)
• Номинальное электрическое сопротивление: 8 Ом
• Частота основного резонанса: 60 Гц (±10 Гц)

• Индукция в рабочем зазоре: 0,67 Вб/м²
• Габаритные размеры: Ø200×70 мм

Для тех, кто ищет альтернативы, стоит обратить внимание на Динамик 3 ГДШ-4-4 (2 ГД-45), который имеет схожие принципы построения, но отличается размерами и назначением для высоких частот.

Назначение: применение во встроенных открытых акустических системах стационарной бытовой радиоаппаратуры при работе в помещениях и на открытом воздухе.

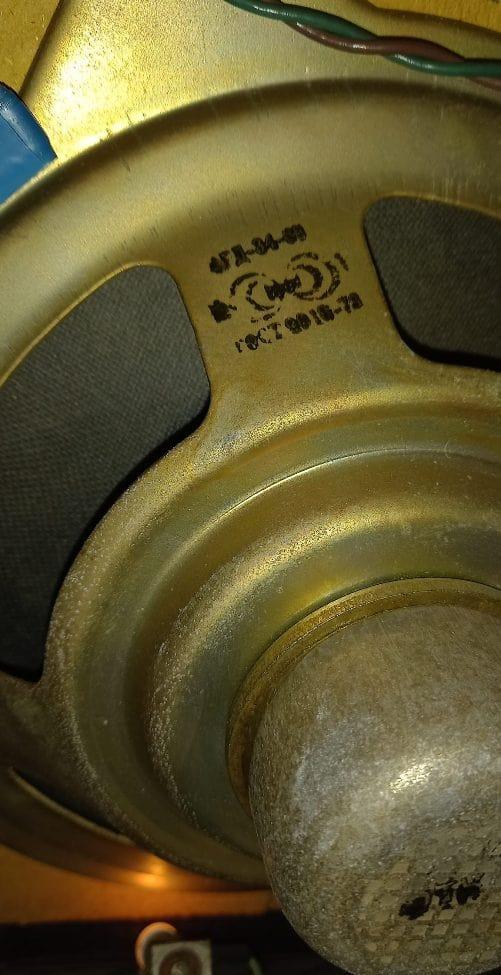

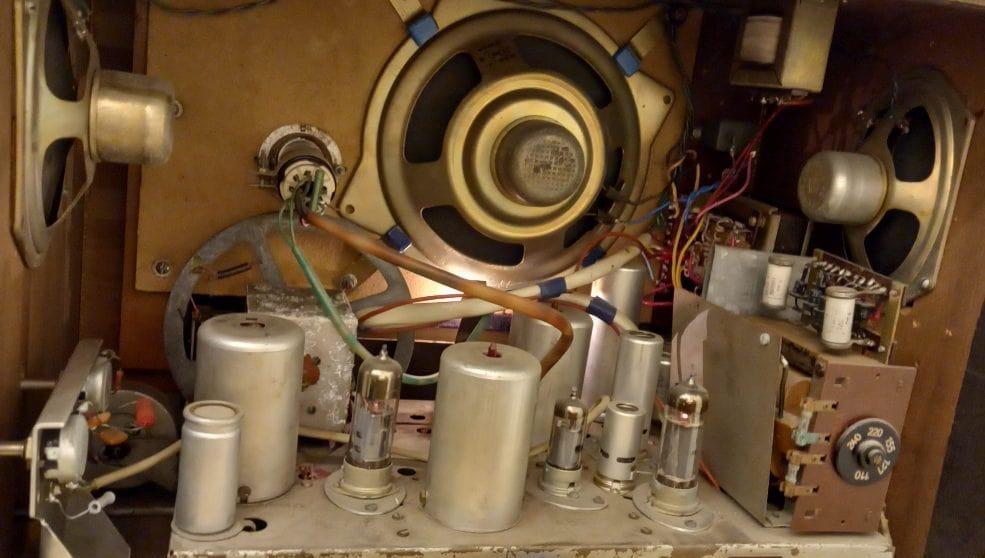

Варианты исполнения магнита

Помимо стандартных версий, существовали модификации 4ГД-34 с керновым магнитом, которые отличались несколько иными акустическими свойствами и весом магнитной системы.

Аналоги и применение

В случае выхода из строя оригинального динамика, его можно заменить на современные аналоги или другие советские модели. Часто в качестве замены рассматривают Динамик 35 ГДН-4-8 ВНИИРПА, который имеет схожую мощность, но отличается большим диаметром и назначением для низких частот. При подборе аналога важно учитывать импеданс (сопротивление) и габариты посадочного места.
