Динамик 0,5 ГД-36: характеристики, размеры и применение

Динамик 0,5 ГД-36 — это советский громкоговоритель номинальной мощностью 0,5 Вт и сопротивлением 8 Ом (по другим данным 10 Ом). Диаметр диффузора составляет 36 мм. Устройство предназначено для установки в наушники , ТДС-4, Эхо и другие модели, а также в качестве широкополосного излучателя в маломощных аудиосистемах. В отличие от современных аналогов, эта модель отличается бумажным диффузором и специфическим «теплым» звучанием, характерным для техники 1960-х годов.

Ключевой особенностью динамика является его конструктивная надежность. Несмотря на возраст, эти громкоговорители сохраняют актуальность благодаря простоте ремонта и доступности запчастей. Звук динамика характеризуется как чистый и ровный, с умеренной детальностью. Частотный диапазон охватывает основные вокальные и инструментальные частоты, хотя глубокий бас ограничен физическими размерами излучателя.

Малый вес (около 85 г) и компактные габариты (Ø80х34,5 мм) упрощают монтаж в различные корпуса. Если вас интересуют другие советские динамики схожего класса, обратите внимание на динамик 0,5 ГД-54, который имеет схожие параметры, но отличается конструкцией магнитной цепи.

Таблица технических характеристик 0,5 ГД-36

Ниже приведены основные параметры, которые необходимо учитывать при подборе динамика или расчете акустического оформления.

Изготовитель: Кировоградский завод радиоизделий. Выпуск начат с 1961 года.

Назначение: Изначально разрабатывался для наушников , , ТДС-8 и портативных радиоприемников «Эхо». Также применяется в самодельных акустических системах и ретро-аудиопроектах.

Подробные электрические и механические параметры

Номинальный диапазон частот: 350 – 16000 Гц
Неравномерность АЧХ: 16 дБ
Звуковое давление при мощности 1 мВт на частоте 500 Гц: 94 дБ
Среднее стандартное звуковое давление: 0,15 Па
Номинальная мощность: 0,5 Вт
Паспортная мощность: 0,75 Вт
Номинальное электрическое сопротивление: 10 Ом
Частота основного резонанса: 300 Гц
Внешние размеры: Ø80х34,5 мм
Масса: 85 г

Конструкция и устройство динамика

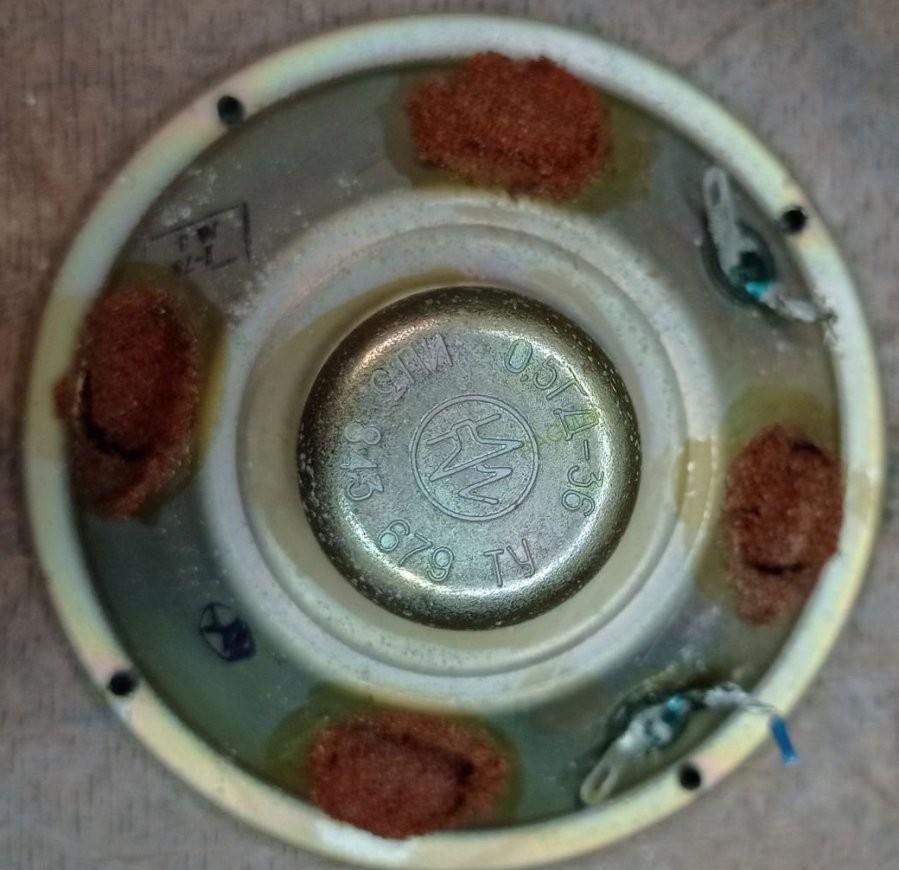

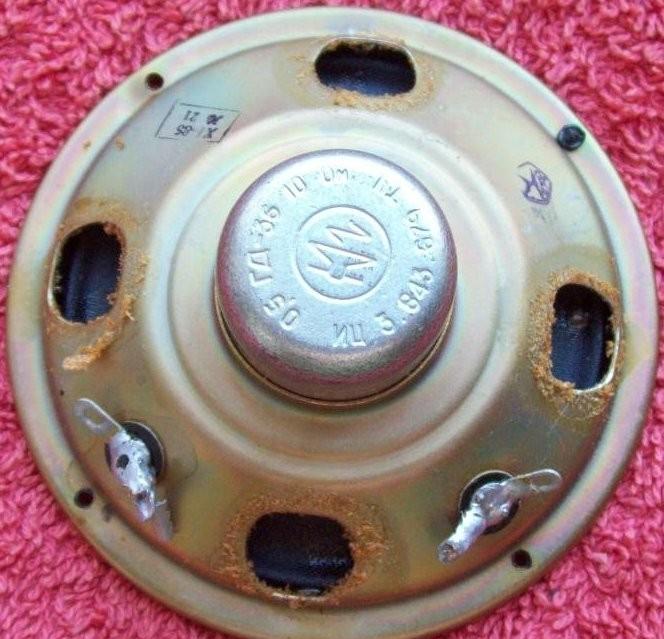

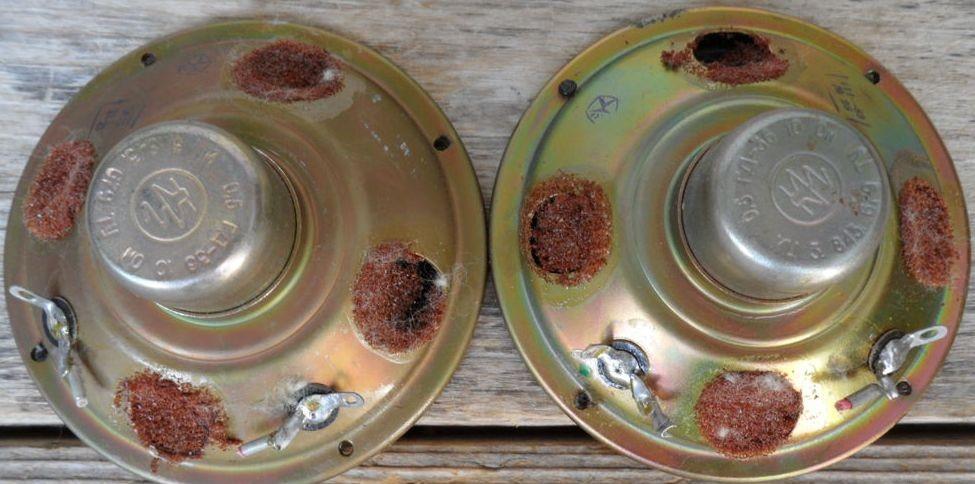

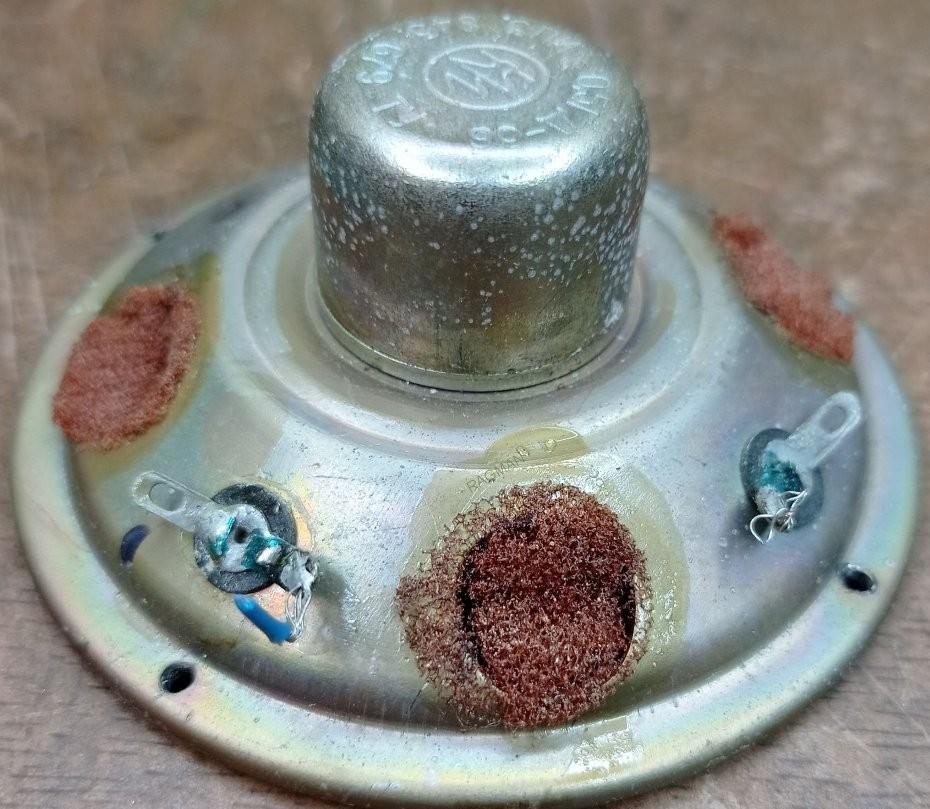

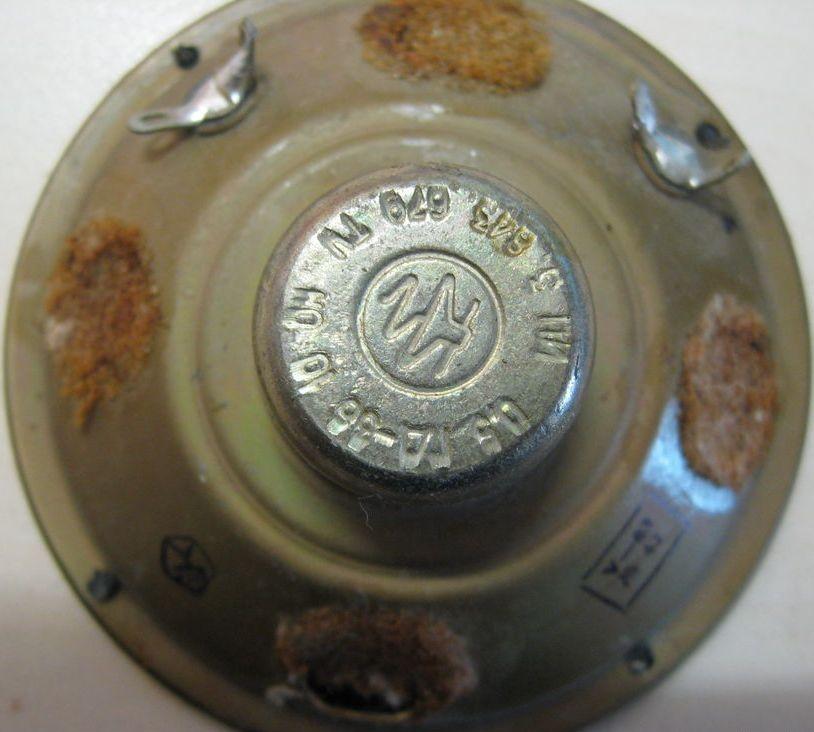

ГД-36 представляет собой широкополосную динамическую головку с круглым диффузором и экранированной магнитной цепью. Корзина (рама) изготовлена методом штамповки из стали толщиной 0,8 мм, что обеспечивает жесткость конструкции при малом весе. Отверстия в раме для вентиляции закрыты поролоном, что снижает шумы обдува.

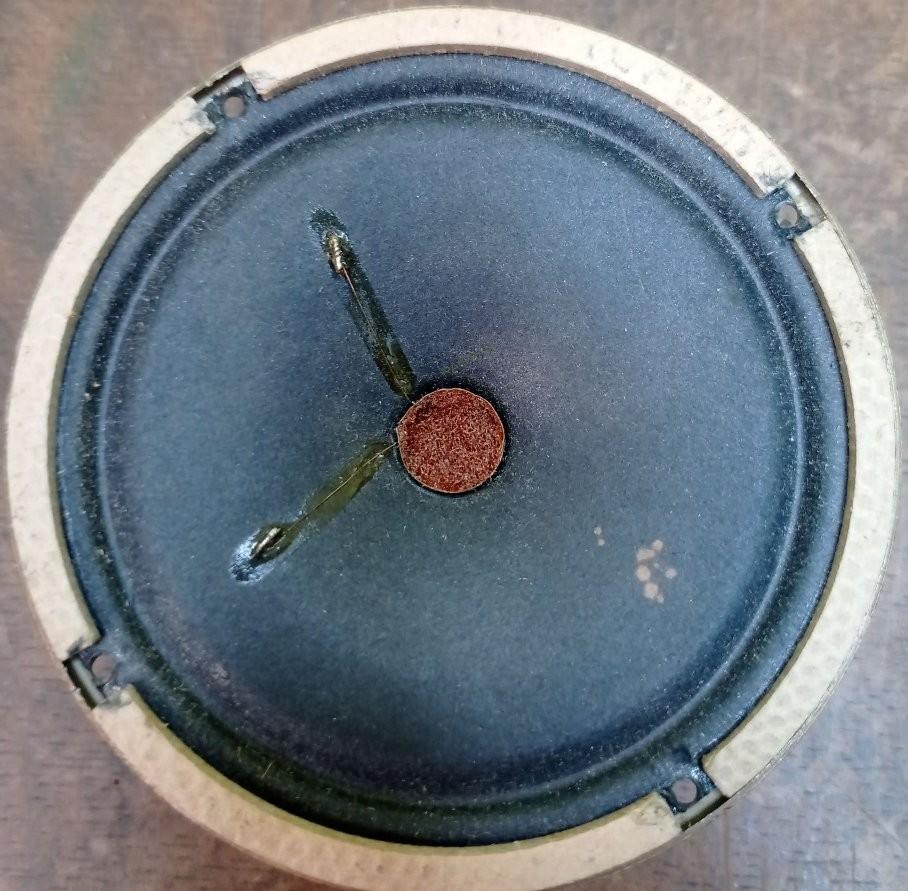

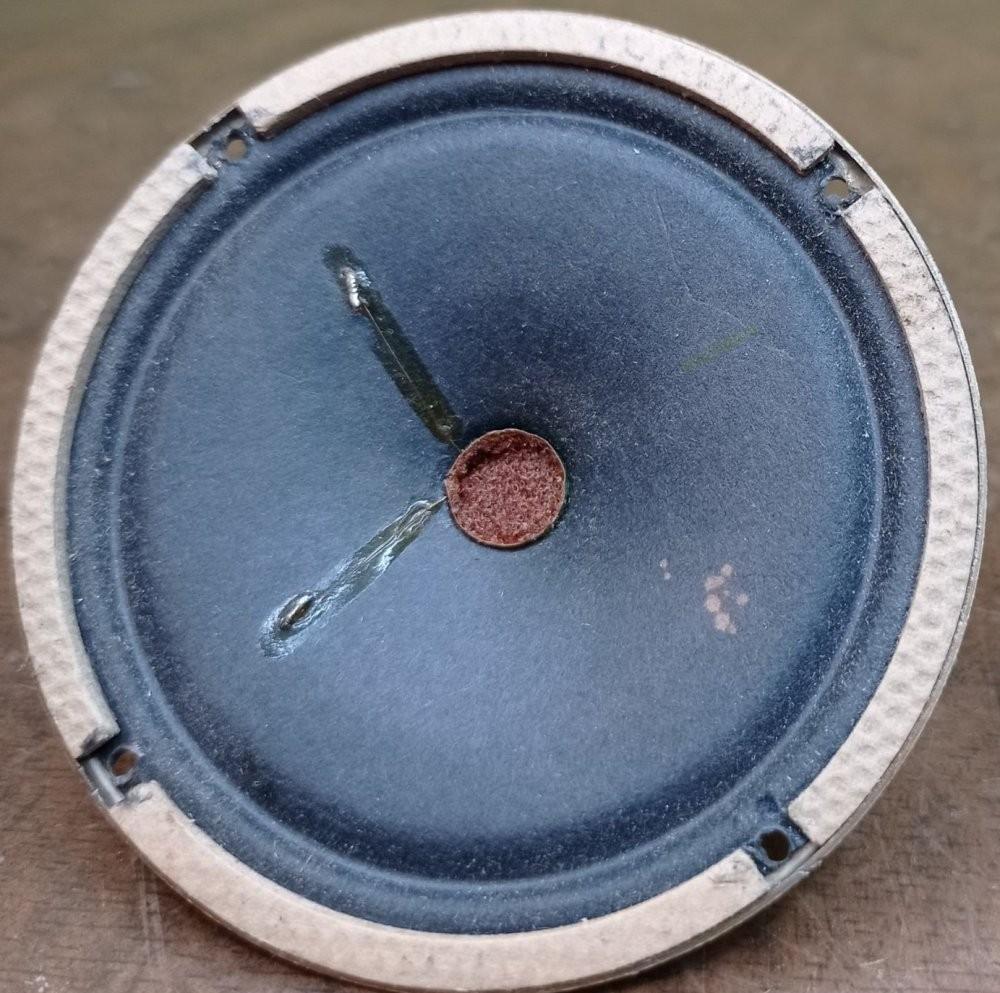

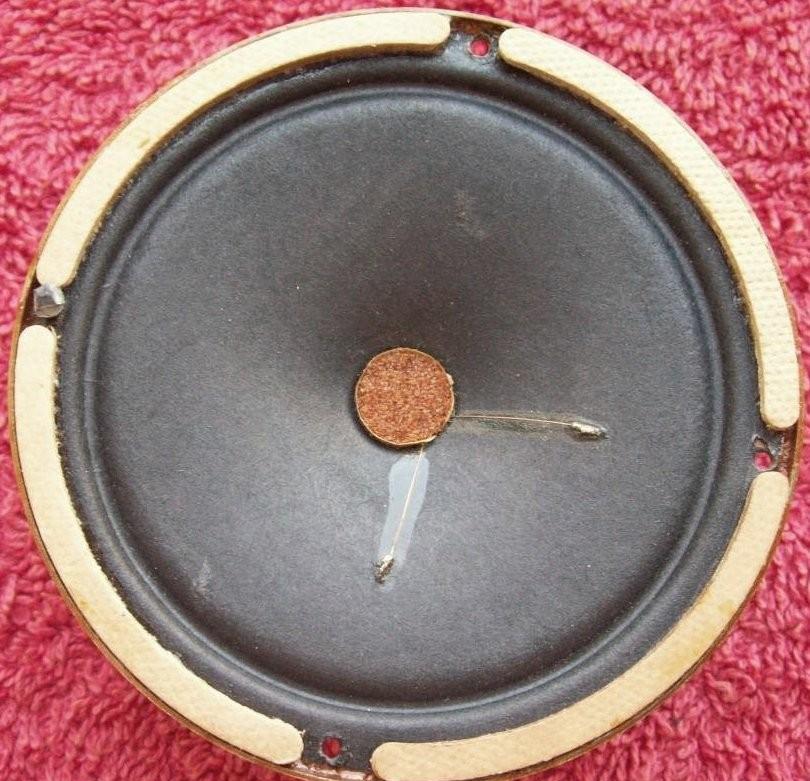

Диффузор с подвесом выполнены из бумаги и представляют собой единый элемент, что повышает герметичность и долговечность. Пылезащитный колпачок — это поролоновое кольцо, установленное поверх керна. Центрирующая шайба изготовлена из ткани с пропиткой, обеспечивающей правильный ход катушки.

Для тех, кто ищет динамики большего диаметра, рекомендуем ознакомиться с характеристиками динамика 4 ГД-36, который часто используется в качестве замены в более крупных корпусах.

Аналоги и замена динамика 0,5 ГД-36

При ремонте советской техники часто возникает вопрос: чем заменить вышедший из строя 0,5 ГД-36? Прямые советские аналоги включают модели 0,5 ГД-36А и 0,5 ГД-36Б, которые имеют схожие электрические параметры, но могут отличаться материалами подвеса.

Среди зарубежных аналогов можно выделить современные миниатюрные динамики с сопротивлением 8 Ом и мощностью около 0,5–1 Вт. Однако для сохранения аутентичного звучания в ретро-аудиопроектах часто рекомендуют использовать оригинальные советские динамики, такие как 35 ГДН-1-8 (для более крупных систем) или искать восстановленные экземпляры 0,5 ГД-36 на радиорынках.

Часто задаваемые вопросы (FAQ)

Как проверить исправность динамика 0,5 ГД-36?

Для проверки сопротивления катушки используйте мультиметр. Сопротивление должно быть близко к паспортному (8-10 Ом). Также визуально осмотрите диффузор на наличие трещин и проверьте ход катушки — он должен быть плавным, без заеданий.

Можно ли использовать 0,5 ГД-36 в сабвуфере?

Нет, этот динамик не предназначен для воспроизведения низких частот. Его резонансная частота составляет 300 Гц, что является верхней границей для средних частот. Для сабвуферов лучше подойдут динамики с большим диаметром, например, 4 ГД-36 или специализированные низкочастотные головки.
