Динамик 3ГДМ-3: характеристики, размеры и применение

Модель акустического громкоговорителя 3ГДМ-3 — это легендарный советский динамик среднего диапазона, выпускавшийся в СССР. Эти устройства разрабатывались для профессиональных звукоусиливающих систем и домашних акустических комплексов, обеспечивая чистое и детальное воспроизведение звука. Динамик отличается высокой надежностью, прочной конструкцией и доступной ценой, что делает его популярным выбором для реставрации старой техники и создания современных Hi-Fi систем. Диффузор из качественного материала обеспечивает отличную АЧХ и минимальные искажения.

Для тех, кто ищет более мощные решения, рекомендуем обратить внимание на Динамик 3 ГДМ-1, который часто используется в качестве басового или широкополосного элемента в паре с 3ГДМ-3.

Таблица технических характеристик 3ГДМ-3

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления и подбора усилителя.

Параметр	Значение / Описание
Модель	3ГДМ-3
Тип	Среднечастотный громкоговоритель
Номинальная мощность	25 Вт (допустимая), рабочая 3 Вт
Сопротивление (Z)	4 Ом (омическое сопротивление катушки ~3,6 Ом)
Диапазон частот	50 – 10000 Гц
Частота резонанса (Fs)	70 – 80 Гц
Диаметр диффузора	200 мм (8 дюймов)
Диаметр корзины	220 мм
Ход диффузора (Xmax)	3 мм
Диаметм магнита	30 мм
Вес	2,5 кг
Неравномерность АЧХ	15 дБ в диапазоне 50-10000 Гц
Расшифровка маркировки	3 (тип) Г (громкоговоритель) Д (динамический) М (мощный) 3 (размер/индекс)

Конструкция и материалы

Конструкция динамика 3ГДМ-3 выполнена по классической схеме, характерной для советского аудиофильского оборудования. Рама изготовлена из стали, что обеспечивает жесткость конструкции, но добавляет значительный вес изделию. Диффузор и подвес выполнены из бумаги, что придает звучанию специфическую «теплоту» и естественность, свойственную винтажной технике. В качестве центрирующей шайбы (паука) используется гетинакс — прочный текстолитовый материал, устойчивый к деформациям.

Звуковая катушка содержит 64 витка провода марки ПЭЛ-1 диаметром 0,18 мм, намотанных на бумажный каркас. Пылезащитный колпачок в данной модели конструктивно отсутствует, что является особенностью данного производителя. Омическое сопротивление звуковой катушки составляет 3,6 Ом, что близко к номинальному сопротивлению 4 Ом.

Если вам нужен более компактный аналог для малых акустических систем, посмотрите на Динамик 3 ГД-3, который отличается меньшим габаритом и иными характеристиками.

Где применялся динамик 3ГДМ-3

Исторически громкоговоритель 3ГДМ-3 устанавливался парами в радиоприемники и радиолы высокого класса, такие как «Беларусь-53». Эти устройства выпускались ограниченной серией и предназначались для обеспечения качественного приема и воспроизведения звука в домашних условиях. Благодаря широкому полосному диапазону (от 50 Гц), динамик способен воспроизводить не только вокал и инструменты, но и низкие частоты, что позволяло использовать его в качестве средне-низкочастотного излучателя в трехполосных АС.

Сегодня 3ГДМ-3 часто используют радиолюбители и аудиофилы для сборки ламповых усилителей и акустических систем в стиле ретро. Его можно сравнить с Динамик 2 ГДМ-3, который является более старшей или младшей модификацией в линейке данного производителя.

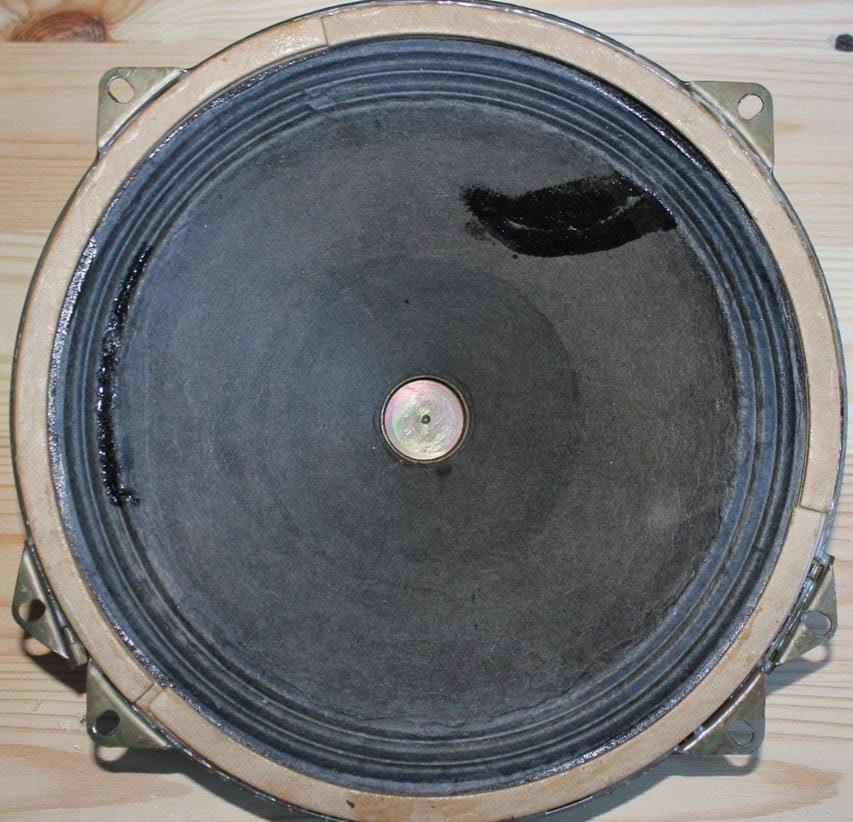

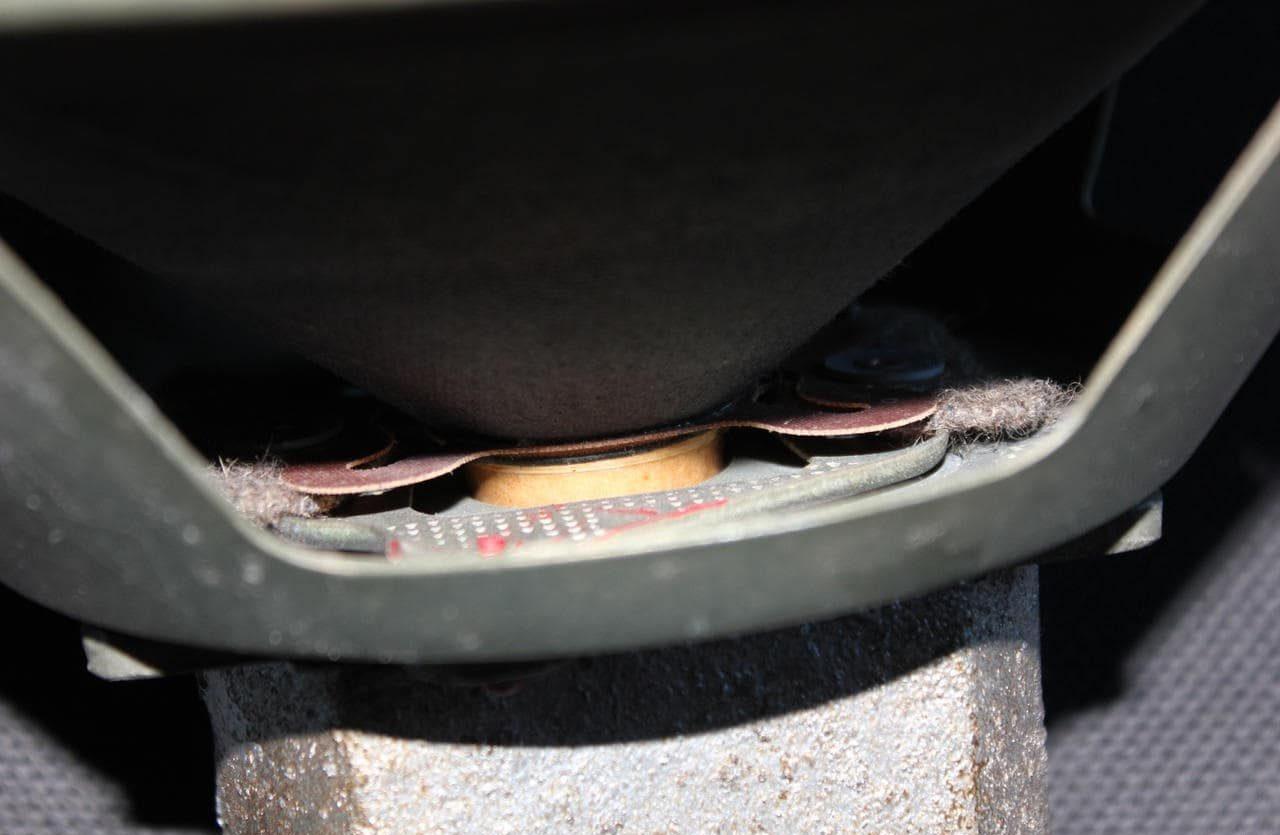

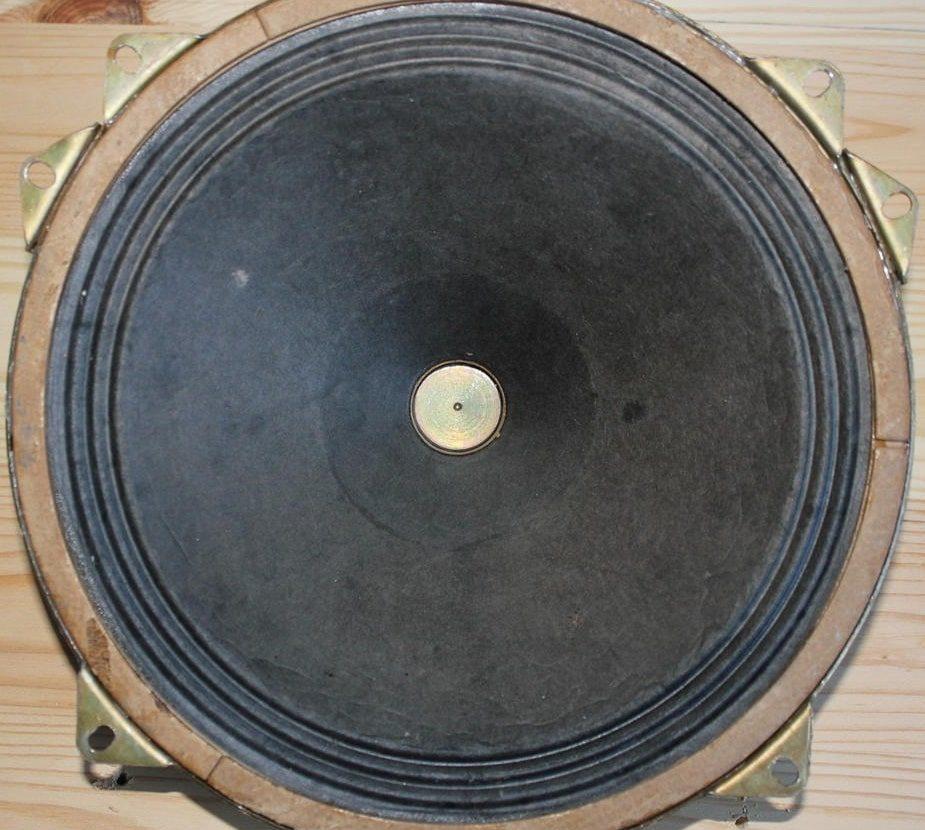

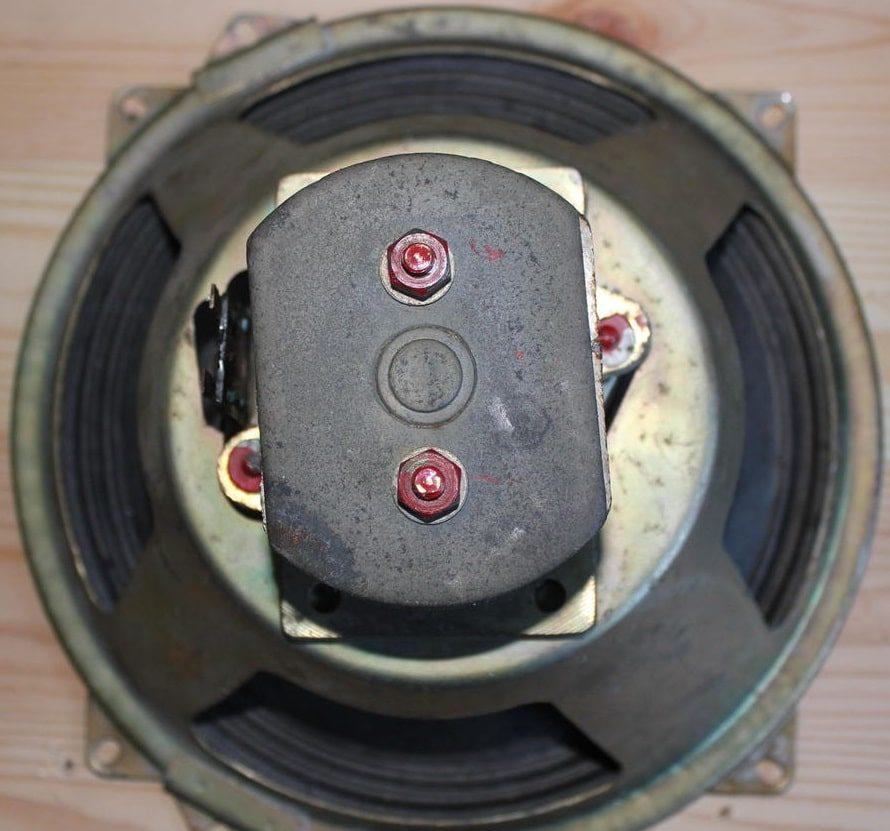

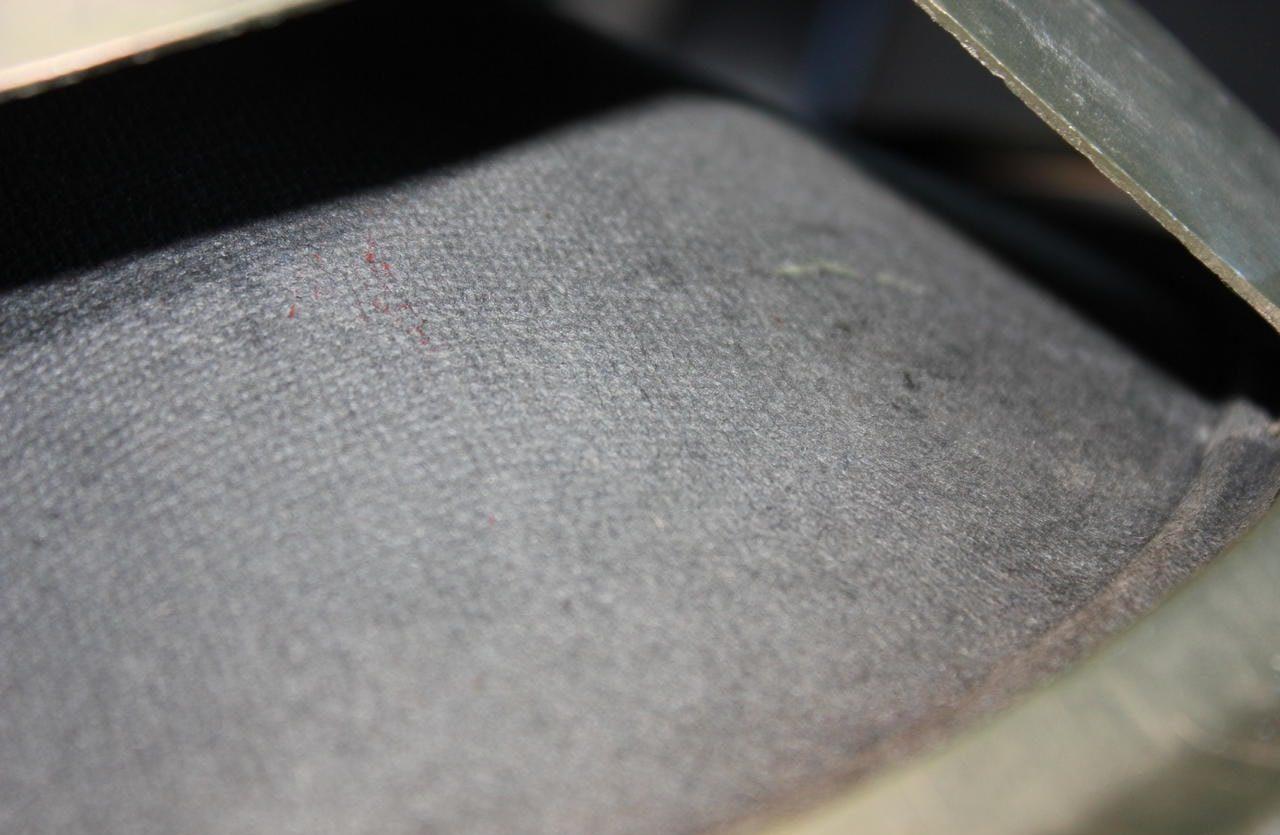

Фотографии динамика 3ГДМ-3

Подробное описание конструкции

Рама стальная. Диффузор с подвесом изготовлены из бумаги. Цетрирующая шайба из гетинакса. Пылезащитный колпачок отсутствует. Звуковая катушка содержит 64 витка и намотана проводом марки ПЭЛ-1 0,18 мм на бумажном каркасе. Омическое сопротивление звуковой катушки – 3,6 Ом.
