Динамик 3ГД-3: характеристики, размеры и применение

Модель акустического динамика 3ГД-3 — это классический советский громкоговоритель, который широко применялся в радиоаппаратуре и аудиосистемах прошлого. Динамик славится своим характерным звучанием и высокой надежностью, что делает его востребованным среди любителей винтажной техники и профессионалов, стремящихся к аутентичному звуку. Устройство разработано с учетом всех стандартов того времени и способно полноценно воспроизводить аудиосигналы в широком диапазоне частот. Для сравнения, более современные модели, такие как Динамик 3 ГДМ-3, могут иметь иные параметры, однако 3ГД-3 остается эталоном простоты и надежности.

Динамик обладает значительным ходом диффузора, что обеспечивает эффективное воспроизведение звуковых сигналов средней и высокой интенсивности. Корпус и магнитная система отличаются стабильностью, позволяя устройству сохранять качество звучания даже при длительной эксплуатации. Благодаря уникальным характеристикам сборки, 3ГД-3 занимает особое место в истории советской акустики.

Таблица характеристик 3ГД-3

Технические параметры и конструкция

Динамик представляет собой широкополосную динамическую головку круглой формы. Рама выполнена из стали методом штамповки, что обеспечивает прочность конструкции при относительно небольшом весе. Диффузор и подвес изготовлены из бумаги, что придает звуку специфическую «теплоту», характерную для советской акустики. Пылезащитный колпачок и центрирующая шайба также бумажные.

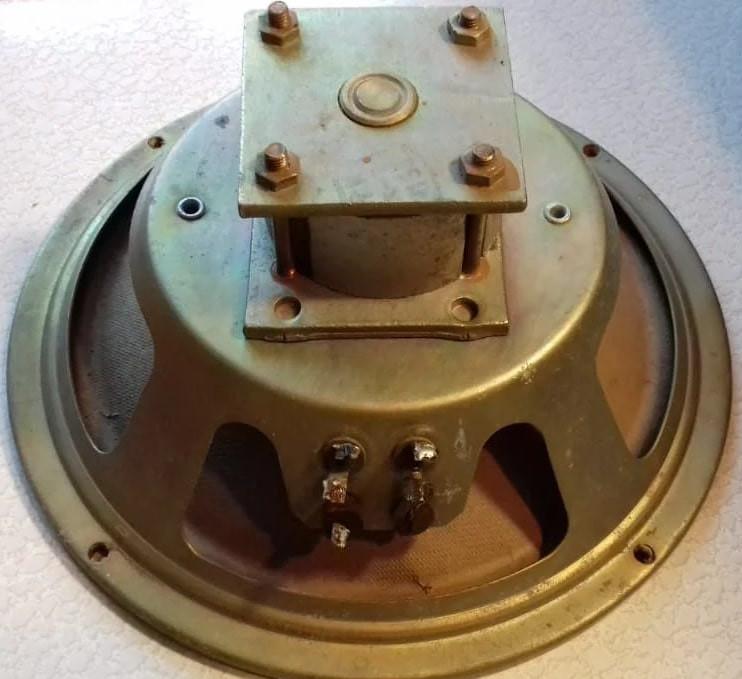

Магнитная система крепится к раме четырьмя винтами. Звуковая катушка имеет диаметр 25.5 мм и намотана проводом диаметром 0.18 мм. Высота бумажного каркаса катушки составляет 13 мм, а высота намотки — 6 мм. Сопротивление звуковой катушки по постоянному току равно 3.8 Ом, что соответствует номинальному сопротивлению 3.4 Ом. Для тех, кто ищет альтернативы в другом форм-факторе, стоит обратить внимание на Динамик 3 ГДШ-14-4, который часто используется в сабвуферных сборках.

Разновидности и аналоги

Помимо стандартной версии, существует модификация 3ГД-3 VEF. Она отличается расширенным диапазоном воспроизводимых частот (100–7000 Гц) и измененным сопротивлением звуковой катушки, которое составляет 1.6 Ом. Это позволяет использовать данный динамик в системах с другими импедансами без значительной переделки усилителя.

При проектировании акустических систем с использованием 3ГД-3 важно учитывать его габариты. Внешний диаметр составляет 200 мм, что требует соответствующих размеров корпуса. Если вам нужен более компактный вариант, рассмотрите Динамик 2 ГД-3М, который имеет меньшие размеры и применяется в портативных устройствах.

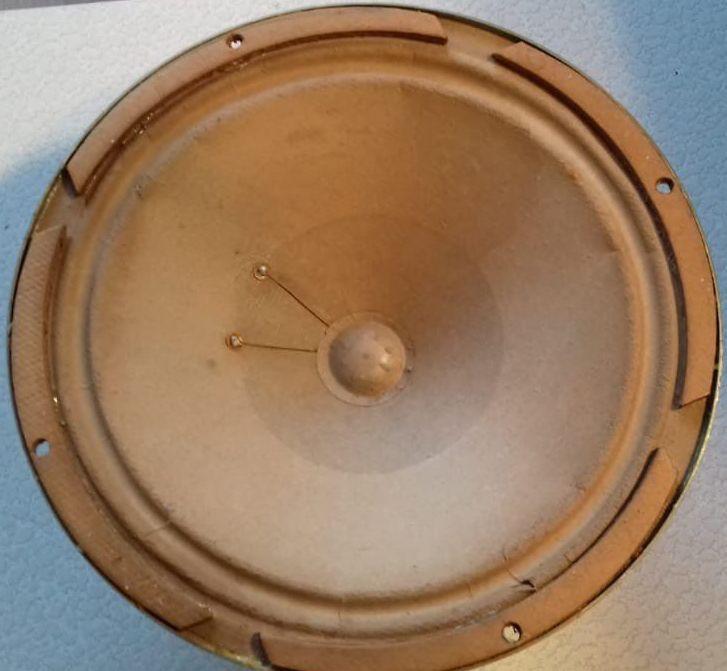

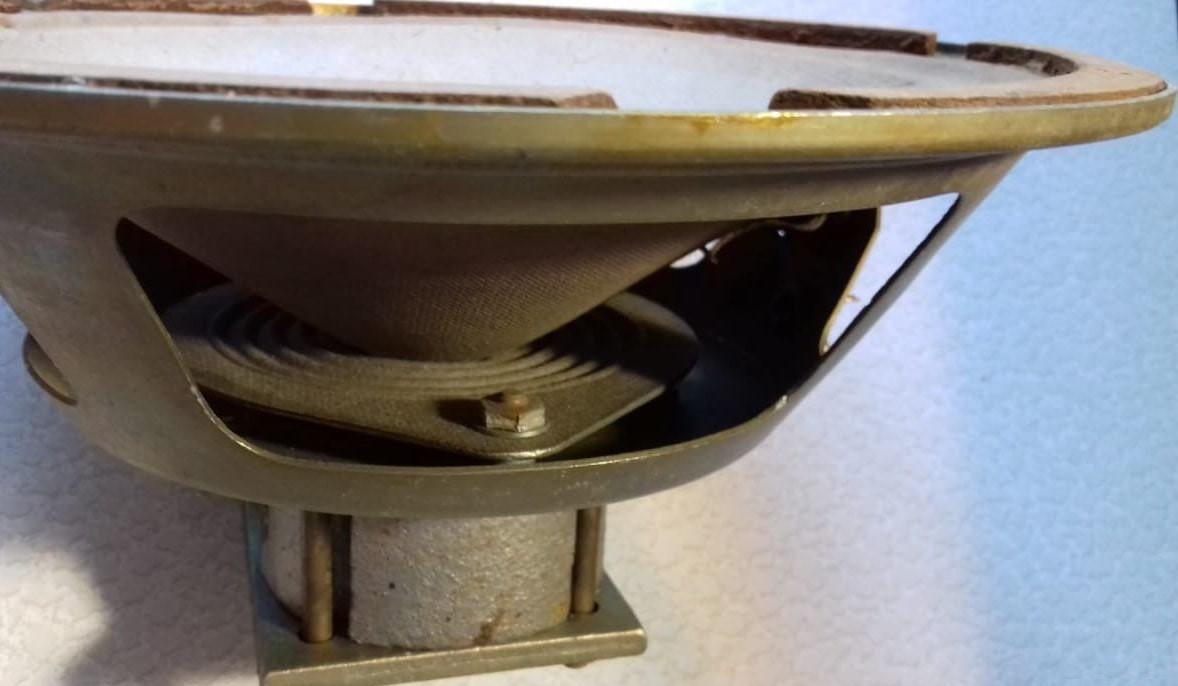

Фотографии динамика предоставил Сергей Гудков.
